JB68超級彩信報警系統


    JB68超級彩信報警系統是我們最新開發的功能最為強大的報警系統，它克服了JB35系列模塊沒有外殼的缺點，采用一次沖壓成形的金屬外殼，不但堅固而且散熱性能良好還具有良好的電磁兼容性，還能方便地固定在墻體上。JB68眾多強大的功能還巧妙地從兩側引出來，使應用時更加方便合理。

這里我們簡單列舉一些 JB68超級彩信報警系統的強大功能：（香港不能使用彩信功能）

1、可以隨時或者報警時向特定手機號碼或者指定電子郵箱發送現場彩信圖像。
2、系統支持10路無線報警探頭，每個探頭都能用中文短信方式命名，便于區分出具體那個傳感器報警。
3、支持5路低電平觸發的有線探頭和3路高電平觸發的有線探頭，并有24小時防區和半設防功能。
4、報警時能驅動高響度警笛報警（耳機插頭接口），有效阻嚇竊賊。
5、可以用無線遙控器設防/解防、半設防和禁止無線遙控器解防的功能。
6、帶有紅外遙控學習功能，可以通過短信控制帶有紅外遙控功能的家電如空調、電視等。
7、帶有8路短信控制的繼電器輸出（實際為6路），可以有線控制家電或者設備。
8、模塊下方帶有一個DS18B20測溫器件，可以短信遙測現場的溫度。
9、可以增加315MHZ的無線發射頭，這樣能配合86型無線接收器可以實現短信無線遙控電器的功能。

使用方法：

   首先裝上并旋緊白色的GSM天線，松開外殼頂端的兩個固定螺絲取下上蓋，將無開機密碼并且必須開通短信/彩信功能的移動GSM手機卡（向一側推一下再向上翻開SIM卡座）裝入SIM卡座并鎖定好，將12V/1A內正外負的直流穩壓電源（建議選用我們提供的電源 10元一個）插入JB68的黑色電源插座中，這時JB68開始登陸GSM網絡，一般30秒后登陸GSM網絡成功，JB68鐵殼側面的黃色LED燈常亮，這時你撥打設備的手機卡號應該能撥通。

   將隨機附帶的串口通訊線的一端連接電腦的9針串口，另一端連接JB68主機左下角的三芯白色插座，這時可以運行最新的設置軟件，點擊這里可以下載！ （可以直接運行壓縮文件中的AIarm.exe 免安裝運行）客戶可以根據實際需要進行設置。

    彩信模塊使用短信遙控功能前，必須將SIM卡內的已經接收的短信全部清空，否則會出現無法實現短信遙控功能哦。

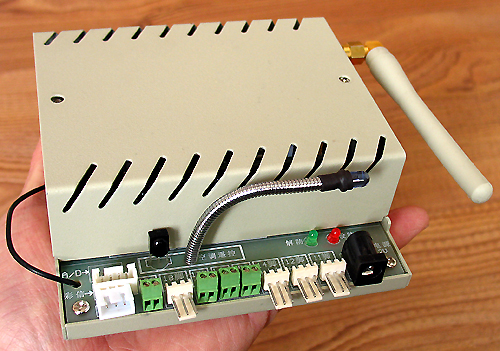

   JB68整機可以學習并轉發電視機或者空調等紅外遙控功能，黑色三個腳的是紅外接收頭，可以學習電視/空調等紅外遙控器發出的編碼信號，套有萬向金屬軟管的是紅外發射頭，用于轉發紅外線信號控制其他電器。

    紅外發射管發出的光線人眼看不見，有時很難判斷它是否工作正常，我們介紹一個簡單方法：現在手機都有攝像頭功能，我們只要開啟照相或者錄像功能，然后讓紅外發射管工作，就能從手機屏幕上看到紅外發射管發出一亮一亮的光線，從而直觀判斷發射管是否正常，這個方法也適合于任何紅外遙控器的檢修，它的原理就是攝像頭感光范圍包含可見光以外的紅外線光譜。

短信控制紅外線遙控功能實驗：

    打開電視機并選一個遙控器上能明顯看到變化的按鍵，例如頻道增加鍵，測試一下確保遙控器和電視機的紅外遙控功能正常，然后用一個經過授權的手機（已經通過設置軟件寫入報警號碼的）編輯“學習：制冷”內容的短信發送給JB68，收到短信后JB68側面的黃色LED會不斷閃爍，這時立即將電視機遙控器的紅外發射管對準紅外接收頭（金屬軟管旁邊的黑色三個腳的塑料小方塊），越近越好，持續按下頻道增加鍵1秒，這時黃色LED變成常亮，表示學習成功，將JB68的紅外發射頭垂直對準電視機的紅外接收窗口1米左右（一般在電視機的正前方）用授權的手機編輯“制冷”內容的短信發送給JB68，收到短信后JB68的黃色LED會熄滅0.5秒然后常亮，這時立即發射紅外信號，電視機的頻道也相應增加，表示短信紅外線遙控成功。

    控制空調也類似，但是必須注意空調的狀態應該和紅外遙控保持一致，也就是說如果空調處于關機狀態，紅外遙控器也要處于關機狀態，這時按下遙控器的電源開關鍵，空調就會啟動。不然空調已經在開機，JB68再發送一個開機的紅外命令，空調是不會有變化的。

   JB68整機上還可以加裝315M發射頭（9元一個），控制86型電源插座（50元一個）的電源，詳細介紹可以點擊這里查看。

   JB68電路板上有一個DS18B20器件， 只要發送“空調查詢”短信就能立即返回空調的狀態和現場的溫度短信，如：“空調狀態未知�，F(xiàn)在室內溫度：25.000度�！�

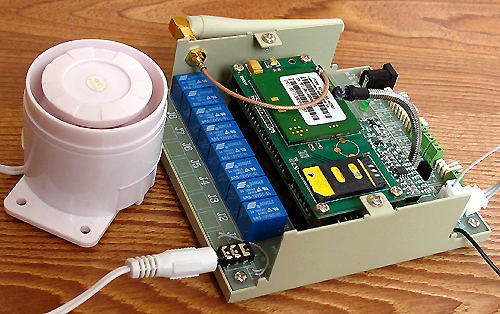

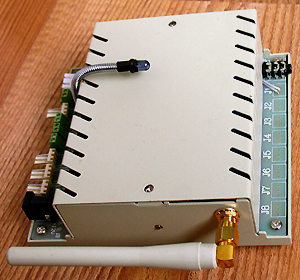

   JB68整機的上方有8個藍色的小繼電器，分別標有J1～J8，其中J1用于控制高響度報警喇叭，J8用于設防解防切換，剩下J2～J7可以應用，每個繼電器對應三個接線孔，中間的是公共端，左右兩側是常開常閉觸點，動作吸合后常開觸點變成常閉觸點，這些觸點和其他電路是完全隔離的，能直接控制120V以下3A左右的負載，如果想控制高壓交流負載，可以用我們的觸點去控制中間繼電器（12V直流的大電流繼電器）再控制大功率交流負載。

    JB68內部有一個長方形的無線接收板，可以和無線遙控器或者無線探頭組成無線報警系統，具體技術規格：頻率315MHZ，編碼芯片PT2262，振蕩電阻1.5M，地址碼1接高電平、8接低電平其余懸空。和其他無線設備組網時必須保證一致，客戶也可以把振蕩電阻改成4.7M，便于和大多數無線設備組網，并且4.7M振蕩電阻可以提高無線傳輸可靠性。

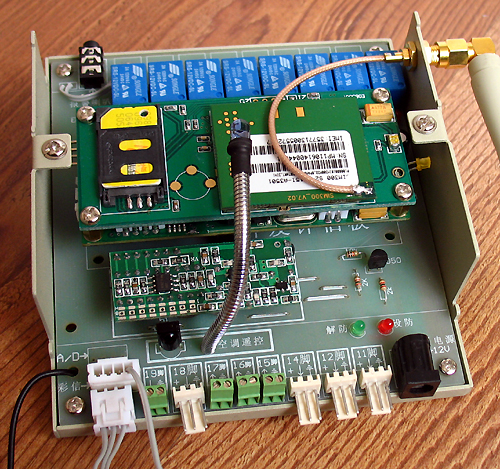

    JB68整機的下方有一排插座，它對應模塊內部的11、12、14、15、16、17、18、19引腳，其中11、12、14、18、19是下降沿觸發端，也就是對地短路一下就立即報警；15、16、17是上升沿觸發，也就是接通5V直流電壓后報警，具體資料可以點擊這里查看。

    這是JB68配套專用的串口攝像頭，它輸出一共有4根線，其中一組為三芯串口通訊接插件，其中有地線、RS232入、RS232出連接到JB68左下角的白色的串口通訊插座上（RS232），另外單獨的一根是＋5V，插到前方的四針彩信插針上。我們的攝像頭通訊波特率115200，能直接輸出640*480的JPEG圖像，并且經過專門節能設計，只有收到拍攝彩信的觸發指令后才啟動攝像頭工作，這樣既節能又工作穩定可靠，攝像頭的角度可以調節，非常便于吸頂安裝。

JB68彩信模塊有三種方法得到現場圖像：

① JB35GM彩信模塊在設防狀態下，任何報警傳感器被觸發，都能把現場圖像發到“報警設置1”里的防盜短信報警號碼的第一個和最后一個手機號碼（見下圖紅色箭頭位置）；

    同時需要點選“所有防區報警時，只發短消息，不撥打電話”或者“所有防區報警時，既發短消息，又撥打電話”確保短信設置的生效。提醒客戶注意的是有些防區是必須設防以后才會報警，而18或者19腳是24小時防區，只要觸發就能報警。

    我們的彩信還能發送到電子郵箱內用電腦進行接收保存，客戶只要用手機向設備卡號發送：短信改寫郵83082087@xie-gang.com （“短信改寫”就是安全密語，郵箱的每一個字符都請仔細核對，不能有任何錯誤，否則無法收到郵件）如果設置成功就會立即收到“短信改寫郵83082087@xie-gang.com”成功！的短信確認。如果用戶不想用Email電子郵箱接收圖像，就可以發送：短信改寫郵 就能清空已設的Email電子郵箱，電子郵箱受網關的影響有時可能會丟失彩信，但是手機一般很少會丟失彩信。

② 振鈴抓拍現場圖像

    如果客戶希望通過振鈴遙控的方式來隨時獲取現場彩信的話，只要在設置軟件的振鈴遙控設置內按上圖設置一下，然后客戶用能收彩信的手機撥打設備卡號，聽到2聲回鈴音后掛斷，就能立即把彩信發送到客戶手機和電子郵箱內。

    例如：當你在辦公室，突然想念起家里的寶寶時，你可以撥打電話抓拍一張寶寶的圖像。采用振鈴就掛斷的方法抓拍現場圖像，是完全免費的觸發方法。彩信回傳一次為0．3元，如果選用包月套餐只要0．1元/條，非常超值。JB68M彩信模塊的可玩性就大大提高了。（固定電話撥打是不能抓拍現場圖像的哦）

③ 發短信抓拍現場圖像

    用手機發送“拍照”兩個字的短信給JB68，也能抓拍到現場圖像。前提是首先在“短信遙控設置”按下圖設置一下

    這是JB68在報警時發到電子郵箱里的現場照片。接收彩信的速度和當時的GPRS網絡和手機品牌有很大的關系，我們用NOKIA的手機不但速度很快而且很少有收不到的情況發生。

    當JB68接到發送彩信命令時，外殼側面的黃色LED會熄滅10秒左右，期間它要先激活攝像頭，然后讀取攝像頭的數據并進行效驗，攝像頭內部的紅色LED會閃爍十多次，再通過GPRS系統發送彩信，如果發現黃色LED熄滅3秒左右又點亮了說明攝像頭故障或者GPRS網絡忙，應該說發送彩信還是比較復雜的，任何一個環節出現錯誤都會造成發送失敗，我們實際統計了一下，一般成功率為80％，因此客戶不能單一依賴彩信系統報警，可以輔助增加短信報警或電話報警等。

    JB68內置一個高靈敏度監聽話筒，可以監聽現場的細微聲音。監聽的效果比較理想，使JB68成了千里眼、順風耳。

有3種方法監聽現場聲音：

①用電話撥打JB68，5聲振鈴后自動接通，進入監聽狀態。
②收到報警電話時，用戶按接通，進入監聽狀態。
③發送短信“用01081234567監聽”給JB68，JB68M馬上會向01081234567撥號，接通后就進入監聽狀態。

彩信模塊使用前請清楚SIM卡中存儲的短信。否則可能出現短信遙控失靈的故障。

JB68 超級彩信報警系統全套清單如下：每套735元

1．JB68整機一臺
2．串口攝像頭一個
3．配套軟件、使用說明光盤一張
4．連電腦用的串口電纜一根
5．12V/1A 交流穩壓開關電源一個

可選器件：200米桃木遙控器 315MHZ/1.5M 9元一個

可選器件：100米新款別克遙控器 315MHZ/1.5M 12元一個

    本系統的默認地址碼是PT2262的第1腳接地，第8腳接高電平，其他2～6腳懸空，增配遙控器和無線探測器時務必一致�。。�

   JB68系統能夠用遙控器進行設防和解防，只要按下設防鍵C，喇叭就會鳴叫3聲，JB68的紅色設防指示燈立即點亮，5秒后系統處于設防狀態，這時不管是有線防區還是無線防區報警系統都立即報警。如果按下解防鍵A，系統處于解防狀態，喇叭就會鳴叫1聲，JB68的綠色設防指示燈立即點亮，（第8路繼電器指示燈點亮，預留給振鈴遙控設防/解防功能的），這時只有有線緊急防區19和無線防區1101、1110防區有效，其余均不響應。如果按下半設防鍵D，喇叭就會鳴叫2聲，系統處于半設防狀態（奇數11腳、15腳、17腳解防；偶數12腳、14腳、16腳設防），如果按下閉鎖鍵B超過1秒后松開，喇叭就會鳴叫4聲，這時遙控器解防功能失效，用戶只能用自己的手機來解防（振鈴遙控或者發解防短信），可以防止入侵者用無線破碼儀克隆出你的遙控器。

    需要注意的是我們的無線系統默認規格是2262編碼，頻率315MHZ，振蕩電阻1.5M，如果客戶使用的無線報警器的振蕩電阻是4.7M，請自行更改，關于有線和無線傳感器的詳細介紹請點擊這里查看！

無線防區配件清單：

1。無線機房漏水傳感器 50元一個

2。無線門磁傳感器 14元一個

3。無線熱釋電人體傳感器（大區域） 29元一個

4。無線220V或380V電力線斷電報警器 45元一個

5。無線可燃氣體泄漏報警器 59元一個

6。無線煙霧報警器 49元一個

7。無線振動傳感器 19元一個

有線防區配件清單：

1。有線振動傳感器B 12元一個

2。有線煙霧報警器 43元一個

3。有線門磁傳感器 5元一個

4。有線熱釋電人體傳感器 32元一個

5、有線220V或380V電力線斷電報警器 18元一個

6、A型設備狀態指示燈檢測傳感器  10元一個

7、B型設備狀態指示燈檢測傳感器 10元一個

可選器件：高響度報警喇叭 14元一個

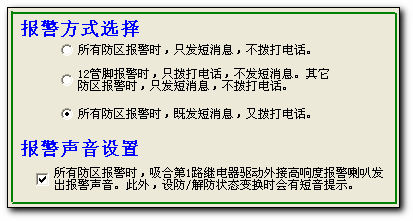

    JB68系統上帶有1～8路短信遙控的繼電器輸出，每路繼電器均帶有常開常閉接點可以直接控制220V/2A的負載。其中第8路一般用于振鈴遙控發彩信，另外第1路繼電器可以設置成驅動高響度報警喇叭模式見下圖，只要防區報警，就能連續報警30秒，有效阻嚇盜賊，喇叭可以直接插入板上標有“報警警笛”字樣的插座中。

JB68 超級彩信報警帶AD轉換板系統 全套清單如下：每套810元

1．JB68整機一臺
2．串口攝像頭一個
3．配套軟件、使用說明光盤一張
4．連電腦用的串口電纜一根
5．12V/1A 交流穩壓開關電源一個
6. 集成AD轉換板帶兩路DS18B20測溫頭

    JB68超級彩信報警帶AD轉換板系統的主電路板是雙面板的，并且集成了AD功能，板上有5路三芯的插件可以接5個DS18B20，發貨時已經帶有兩路DS18B20，另有J1～J8八路0～5V模擬量的兩芯輸入插件。板上標有X1的如果戴上跳線帽（短路），就能實現振鈴一次，回傳一次全部AD數據，旁邊白色的三芯插件是數碼管專用插座，通過三芯電纜可以驅動數碼條顯示數值。

遙控器＋無線門磁組成的無線報警系統演示：

    整機類產品內部有一個長方形的無線接收板，可以和無線遙控器或者無線探頭組成無線報警系統，具體技術規格：頻率315MHZ，編碼芯片PT2262，振蕩電阻1.5M，出廠默認的地址碼1接高電平、8接低電平其余懸空。為了便于測試我們把地址碼改成8位都懸空（把地址碼的1和8的兩個短路焊錫焊開即可）。然后我們進行軟件設置：

    在設置軟件的“報警設置1”內寫入接收報警短信的手機或者小靈通號碼，選擇“所有防區報警時，既發短消息，又撥打電話”如果勾選了報警聲音設置后，可以在報警后自動發出15秒的高響度報警聲音（需要外接警笛）。在“報警設置2”中可以修改報警短信的內容。

   首先用遙控器進行設防，只要按下設防鍵C，喇叭就會鳴叫3聲，紅色設防指示燈立即點亮，10秒后系統處于設防狀態，這時我們以設置無線門磁為例，振蕩電阻跳線選擇1.5M，數據碼設定為0011，對應02號無線防區。然后觸發無線門磁，這時主機立即高響度報警，主機側面的黃色LED會熄滅3秒，這時你的手機會立即收到02號無線防區的報警短信。

JB35系列的模塊功能強大，配件也種類繁多，客戶可以根據需要加以選配，詳細請點擊進入！！

如何組建大容量12V直流UPS系統：

    很多客戶都要求12V直流不間斷供電，如果停電的話所有功能都會失效，而且彩信系統的靜態電流較大，所以必須選大容量電池供電，這里我們可以考慮用摩托車上的12V7AH的鉛酸蓄電池，采用這種電池有兩大優點：第一7AH的蓄電池容量很大至少可以維持系統一個星期正常使用，第二蓄電池適合浮充電工作。

   這是我們提供一款12V蓄電池全自動充電器，它采用高頻開關電源發熱少效率高。這款充電器具有全自動保護功能，在充電前自動檢測電池電壓和極性，如果蓄電池電壓低于10V或者極性接錯會自動停止工作。使用方法很簡單：紅色鱷魚夾線接電瓶正級，黑色的接電瓶負極。

12V蓄電池全自動充電器 每個 35元

    這樣當有市電時充電器負責我們系統的靜態耗電和蓄電池的自放電，一旦停電時自動由蓄電池供電，市電恢復后由充電器對蓄電池充電恢復容量。這種方案還可以省略12V1A的交流開關電源。蓄電池既笨重又不能空運我們建議客戶本地購買，一般摩托車配件商店都有。
