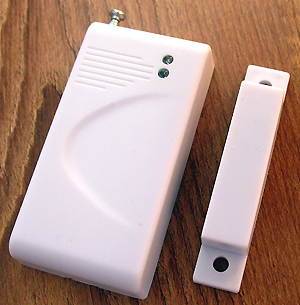

200米無線門磁傳感器
無線門磁傳感器是一種在保安監控、安全防范系統中非常常用的器件，無線門磁傳感器工作很可靠、體積小巧，尤其是通過無線的方式工作，使得安裝和使用非常方便、靈活。
產品1：無線門磁傳感器 12元一個
外形尺寸：71x36x15.4毫米
發射功率：30毫瓦
工作電流：10毫安
工作電壓：12V，A23報警器專用電池
工作頻率：315M
編碼芯片：SC2262/
振蕩電阻可切換：1.5M/4.7M/3.3M
無線門磁傳感器用來監控門的開關狀態，當門不管何種原因被打開后，無線門磁傳感器立即發射特定的無線電波，遠距離向主機報警。無線門磁的無線報警信號在開闊地能傳輸200米，在一般住宅中能傳輸20米，和周圍的環境密切相關。
無線門磁一般采用省電設計，當門關閉時它不發射無線電信號，此時耗電只有幾個微安，當門被打開的瞬間，立即發射1秒左右的無線報警信號，然后自行停止，這時就算門一直打開也不會再發射了，這是為了防止發射機連續發射造成內部電池電量耗盡而影響報警，無線門磁還設計有電池低電壓檢測電路，當電池的電壓低于8伏時，下方的發光二極管就會點亮，這時需要立即更換A23報警器專用電池，否則會影響報警的可靠性。
無線門磁傳感器一般安裝在門內側的上方，它由兩部分組成：較小的部件為永磁體，內部有一塊永久磁鐵，用來產生恒定的磁場，較大的是無線門磁主體，它內部有一個常開型的干簧管，當永磁體和干簧管靠得很近時（小于5毫米），無線門磁傳感器處于工作守候狀態，當永磁體離開干簧管一定距離后，無線門磁傳感器立即發射包含地址編碼和自身識別碼（也就是數據碼）的315MHZ的高頻無線電信號，接收板就是通過識別這個無線電信號的地址碼來判斷是否是同一個報警系統的，然后根據自身識別碼（也就是數據碼），確定是哪一個無線門磁報警。

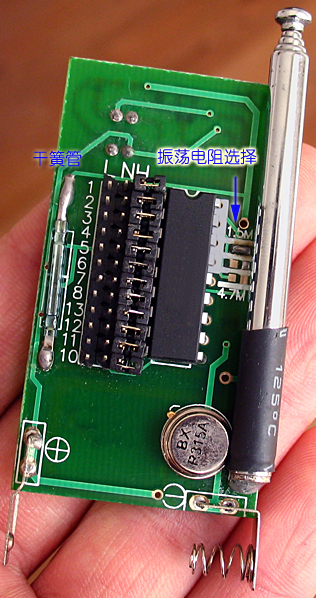

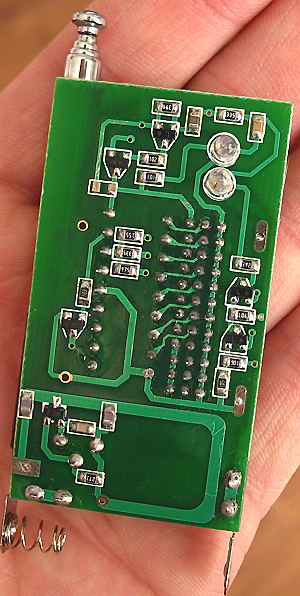

無線門磁傳感器的地址碼必需和報警器主機的地址碼完全一致，打開無線門磁傳感器的外殼就能觀察到：
1～8位地址碼設定：
網友可以看到無線門磁內部PT2262芯片（或者是兼容芯片）的左側有一個3位12層的跳線設置區，其中從上往下1～8編號的是地址碼設定區域，跳線座中間的引腳分別和PT2262芯片的第1～8腳接通，左側的跳線座PCB上標注為“L”，表示和地相連，右側的跳線座PCB上標注為“H”表示和正電源相連，例如：將最頂上的跳線座用跳線帽戴在1和L上，那么也就是將2262的第1腳的地址碼設置成0，同理如果1和H用跳線帽短路，那么就是將2262的第1腳的地址碼設置成1，如果什么都不動，就是將PT2262的第1腳的地址碼設置成懸空，依此類推可以完成8位地址碼設定，地址碼必須和相應的接收板地址碼一致才能正常工作。
4位數據碼設定：
數據碼的功能是發射器件和接收器件在地址碼一致的前提下，發射器件可以傳輸?shù)囊粋�(gè)4位2態的數據。
4位數據碼設定區就在地址碼設定區的下方，編號13～10數據碼設定和地址碼設定類似，數據碼只有兩個狀態：低電平0和高電平1（如果懸空被認為是0，和L連線表示1）具體方法是用跳線帽將2272的引腳和L是否短路，從上往下的4排跳線座分別和PT2262芯片的第13、12、11、10管腳連同。
振蕩電阻設定：
振蕩電阻是指PT2262芯片的第15、16腳之間電阻的數值，這個電阻決定了數據脈沖的寬度必須和相應的接收板配套，否則遙控電路無法正常工作。例如我們的8防區報警器主機和家庭電話報警系統都是4.7M系統，而我們的100米～2000米遙控模塊都是1.5/1.2M系統，我們的產品考慮到兼容性，設計一個焊盤切換區，可以選擇用電烙鐵搭連焊錫選擇1.5/3.3/4.7M振蕩電阻便于客戶靈活應用（注意，只能搭焊其中的一個，其它的懸空）。
低電壓指示燈：
模塊上有兩個LED，上面的白發紅LED是發射指示燈，當模塊檢測到人體進行報警發射時LED同步點亮，下面的一個綠色LED是低電壓指示燈，當電池電壓低于8伏時LED會點亮，提醒用戶更換電池。
工作原理：

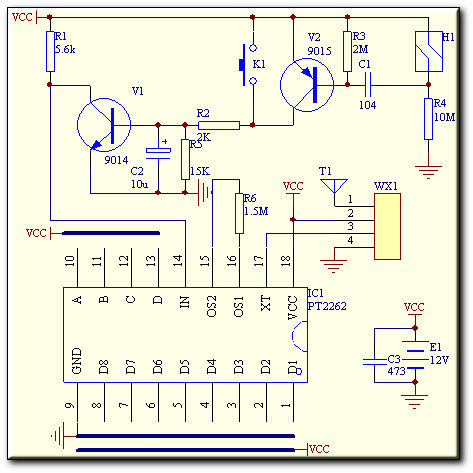

電路中的H1是一個干簧管，當門關閉的時候，H1吸合C1兩端電位相同，V2截止，V1也截止。當門被打開后，干簧管觸點打開有一個電流通過V2的發射結、R3（和R3并聯）—C1—R4—地，流過V1發射結的電流使得V1導通，其集電極的電流通過R2流入R3和V1的基極，由于流進V1基極的電流較大，加之著的集電極電阻較大，V1飽和導通。IC1接在其集電極上的14腳電位被拉低。P她262的特點是：當14腳電壓被拉低后，其17腳輸出脈沖數據調制信號到無線發射模塊WX1的調制極上，被調制的高頻信號通過天線發射出去。IC1輸出的調制信號中包含地址碼和數據碼兩部分，地址碼有D1-D8通過接地、接正極和懸空3中狀態所決定，數據碼通過與正極連接所決定，連接正極，其位數據是“1”，不連接的位數據是“0”。
無線發射模塊發送信號的時間長短取決于IC1的14腳電位下拉時間的長短，當門被打開后，流過C1的電流給C1充電，當C1充電結束后，V2又恢復截止?fàn)顟B(tài)，V1也隨之恢復截止?fàn)顟B(tài)，IC1的14腳恢復高電壓，無線發送停止。理論計算和實踐得知，無線發射模塊發射時間不小于120毫秒，就可以保證有一組完整的波形輸出，接收器就能收到正確的數據。
由此看來，平時不論門是開還是關，V2、V1均是截止的，無線發射模塊在沒有調制信號的時候，也處于截止?fàn)顟B(tài)，而IC1又是一個CMOS微功耗元件，所以無線門磁發射電路采用一節12V的23A電池供電，平時耗電微安級。按正常使用電池的使用時間在1年左右。
接收板：
接收模塊從工作方式分，可以分成超外差接收板和超再生接收板。超再生式接收機具有電路簡單、性能適中、成本低廉的優點所以在實際應用中被廣泛采用。這是超再生接收機等效電路圖:
接收模塊采用SMD貼片工藝制造生產，為超再生接收方式，它內含放大整形及解碼電路，使用極為方便。
1。天線輸入端有選頻電路，而不依賴1/4波長天線的選頻作用，控制距離較近時可以剪短甚至去掉外接天線
2。接收電路自身輻射極小，加上電路模塊背面網狀接地銅箔的屏蔽作用，可以減少自身振蕩的泄漏和外界干擾信號的侵入。
3。接收機采用高精度帶骨架的銅芯電感將頻率調整到315M后封固，這與采用可調電容調整接收頻率的電路相比，溫度、濕
度穩定性及抗機械振動性能都有極大改善。可調電容調整精度較低，只有3/4圈的調整范圍，而可調電感可以做到多圈調整�？烧{(diào)電容調整完畢后無法封固，因?yàn)闊o(wú)論導體還是絕緣體，各種介質的靠近或侵入都會使電容的容量發生變化，進而影響接收頻率。另外未經封固的可調電容在受到振動時定片和動片之間發生位移；溫度變化時熱脹冷縮會使定片和動片間距離改變；濕度變化因介質變化改變?nèi)萘�；長期工作在潮濕環境中還會因定片和動片的氧化改變?nèi)萘�，這些都會嚴重影響接收頻率的穩定性，而采用可調電感就可解決這些問題，因?yàn)殡姼锌梢栽谡{(diào)整完畢后進行封固，絕緣體封固劑不會使電感量發生變化，而且由于采用貼片工藝，所以即使強烈震動也不必?fù)?dān)心接收頻點漂移，接收電路的接收帶寬約500KHz，產品出廠時已經將中心頻率調整在315MHz，接收芯片上的微調電感約有5MHz頻率的可調范圍，使用時不要輕易變動，以免影響性能。
接收板A-L4 超再生鎖存型長方形接收板： 9元一個
體積：48x20x8毫米
超再生接收模塊有七根引腳，分別為10、11、12、13、GND、VT、VCC，其中VCC為5V供電端，GND為接地端， VT端為解碼有效輸出端，10、11、12、13是解碼芯片PT2272(SC2272)集成電路的10～13腳,為四位數據鎖存輸出端，有信號時能輸出5V左右的高電平，驅動電流約2mA，與發射器上的四為個按鍵一一相對應，這里用的是L4鎖存芯片，所以數據輸出能鎖存。
天線是一根長度為23厘米的軟導線，需要焊接到天線焊盤上，圖中紅色箭頭所指的是振蕩電阻，這里用的是200K，可以和1.2M的發射端配合。
接收板A-M4 超再生非鎖存型長方形接收板：9元一個
接收板A-M4和L4的區別在于輸出的數據是非鎖存的，有遙控信號是數據腳是高電平，遙控信號消失時數據腳立即恢復為低電平。
超再生超小型鎖存型長方形接收板 AX-L4 8元一個
超再生超小型非鎖存型長方形接收板 AX-M4 8元一個
這款也是超再生帶解碼接收板，但是體積非常小巧，只有36x17x8毫米 使用貼片的SC2272芯片，振蕩電阻270K，模塊背面的引腳有功能標注�？梢院途幋a芯片兼容2262，振蕩電阻為1.5M的工作頻率為315M遙控器配套使用。
超外差系列
超外差接收機價格較高，溫度適應性強，接收靈敏度更高，而且工作穩定可靠，抗干擾能力強，產品的一致性好，接收機本振輻射低，無二次輻射，性能指標好，容易通過FCC或者CE等標準的檢測，符合工業使用規范。
超外差接收板左側的ANT是天線端，超外差接收機對天線的阻抗匹配要求較高，要求外接天線的阻抗必須是50歐姆的，否則對接收靈敏度有很大的影響，所以如果用1/4波長的普通導線時應為23厘米最佳，要盡可能減少天線根部到發射模塊天線焊接處的引線長度，如果無法減小，可以用特性阻抗50歐姆的射頻同軸電纜連接（天線焊點右側有一個專門的接地焊點為天線地端）

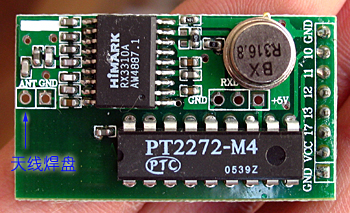

接收板B-L4 超外差插針式鎖存型接收板：41x24x6毫米（16元一個）
接收板B-M4 超外差插針式非鎖存接收板：41x24x6毫米（16元一個）
這里提供的超外差接收板采用進口高性能無線遙控及數傳專用集成電路RX3310A，并且采用316.8MHZ的聲表諧振器（中頻1.8MHZ），所以工作穩定可靠，適合比較惡劣的環境下全天候工作。
點擊這里可以看到關于RX3310A芯片的詳細資料
使用RX3310A的超外差接收機靈敏度可達－102DBM，而且外圍元件少，集成化程度高，適合大規模生產。超外差接收機有聲表穩頻和LC穩頻的兩種，采用LC穩頻的靈敏度高可達－104DBM，但是穩定性稍差，而聲表穩頻的靈敏度約－102DBM，穩定性好，這里提供的超外差接收機都為聲表穩頻的。
無線報警探頭的組網使用：
在傳統的安全防范工程中，均采用有線的方式連接報警探頭和防盜報警主機，由于受傳輸距離、環境、可變性等多種因素的制約，局限性很強。無線報警探頭的出現大大方便了系統的施工。
無線報警系統可以根據不同的需要和場合組成不同功能的報警系統，無線報警的探頭可以多種多樣，比如：無線人體熱釋電人體傳感器、無線門磁傳感器、緊急求救遙控手柄等、甚至可以根據你的需要DIY一個無線報警探頭，比如你用振動位移傳感器＋緊急求救遙控手柄，稍加改裝就能做成了一個振動位移無線報警傳感器！如果把這個小東東放到貴重物體中，只要有人輕微移動，報警主機就能立即收到報警信號并顯示出來。當然你也可以發揮你的想像力和創造力設計開發一個：聲控?zé)o線探頭、紅外線反射開關無線探頭、雷達波人體檢測無線探頭等等。
要實現無線報警組網，對組成的無線報警探頭和主機有一定的技術要求：比如無線發射接收的工作頻率相同，這里提供的設備都是工作在315MHZ的，并且都用聲表諧振器穩頻，頻率穩定度非常好，而且需要采用相同的編碼解碼芯片，這里都用PT2262/PT2272（SC2262/SC2272），而且芯片的振蕩電阻相一致，振蕩電阻的大小決定了編碼波形高低電平的寬度。
要組成一個無線報警網最重要的是要正確設置各個無線探頭和主機編解碼芯片的地址碼和數據碼。
PT2262/PT2272（SC2262/SC2272）的第1～8腳是芯片的地址碼設置腳，地址碼有三個狀態：懸空、接高電平、接低電平，地址碼就好比是一張身份識別的證書，只有發射端和接收端的地址碼設置成完全相同，才能互相確認通過。所以在同一個無線報警網中，地址碼必須相同，如果在同一個環境中有幾個無線報警網時，只要地址碼能互相區分就不會互相干擾。
PT2262/PT2272（SC2262/SC2272）的第10～14腳是數據碼設置端，數據端可以是高電平1或者是低電平0，一共有4個通道，所以從0000～1111一共有16個。數據碼在無線報警網中主要的作用是區別不同的無線探頭，最多可以區分16個，有些主機出于成本和實用性的考慮，只用了其中的8個，表示8路報警通道。
這里提供的無線門磁傳感器可以和家庭8防區無線報警系統組網使用，非常方便實用。
產品2：有線門磁傳感器 每套5元
這是有線門磁傳感器，常閉接點輸出，門關閉時觸點接通，門打開后觸點斷開，可觸發主機報警，無需外部電源供應。體積：35x65x13mm
