JB35系列模塊整機類產品
JB35系列模塊功能強大，我們利用JB35模塊作為內核并加上相應的PCB底板和外殼形成整機類系列產品，外觀更加漂亮、安裝更加容易，更適合工業應用。
客戶也可以購買我們的GSM卡，每張50元，無月租費和有效時間限制，用于振鈴遙控和飛信控制時無任何費用產生，非常適合長期待機的設備使用，這張卡的歸屬地是山東省，因此如果產生通話會按照長途話費收取。點擊這里可以查看詳細介紹！
整機產品1：采用JB35GD的8路大電流短信遙控整機 每套 550元 （含12V/1A的配套交流電源）

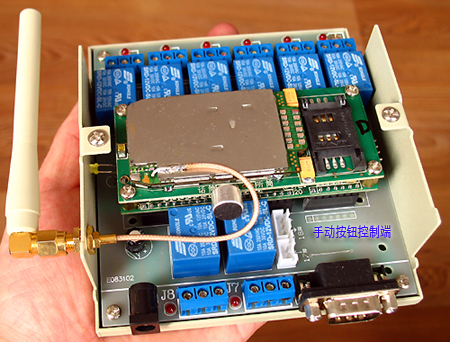

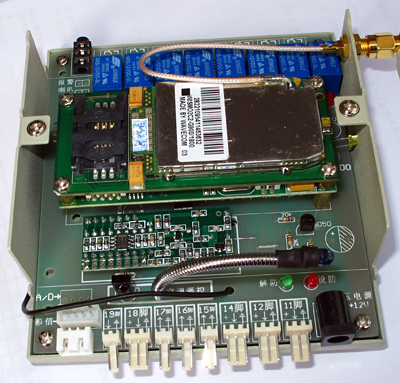

這套產品采用JB35GD核心模塊，模塊上帶有話筒便于實現監聽功能。板上帶有8個大電流的繼電器并帶有相應的指示燈，每路繼電器都有一組常開轉常閉接點，對應一個藍色的三位接線柱，中間的是公共端，左右兩側是常開常閉觸點，動作吸合后常開觸點變成常閉觸點，這些觸點和其他電路是完全隔離的，能直接控制220V/5A的負載，如果想控制更大的交流負載，可以用我們的觸點去控制中間繼電器（12V直流的大電流繼電器）再控制大功率交流負載。
這款產品的靜態電流（繼電器都不吸合）約80毫安，八路繼電器全部吸合后約320毫安。板上預留了第17腳和第18腳有線輸入插座，17腳: 上升沿觸發，（17腳對地短路不報警，對地開路瞬間報警）受20腳設防、解防控制。18腳: 下降沿觸發，（18腳對地短路瞬間報警）24小時永遠設防。
整機采用鐵制的外殼，既堅固美觀而且抗干擾能力強，GSM天線也能換成右圖的3米長貼片天線，需要另外加10元，便于引到GSM信號更好的位置。

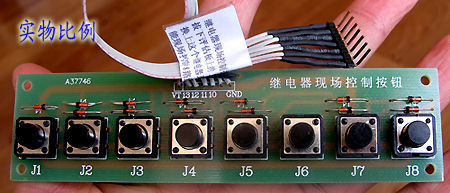

選配件4：8路繼電器手動現場控制板 10元一個
用短信能方便地遙控8路繼電器的開和關，但是很多場合希望進行現場控制，短信遙控就有點麻煩和不經濟。通過JB35G的21～27的擴展管腳連接8路繼電器手動現場控制板可以通過按鈕控制繼電器的開關，如按一下J1按鈕，第1路繼電器吸合打開；再按一下J1按鈕，第1路繼電器釋放關閉�？刂坪蟮臓顟B(tài)仍然可以發短信“狀態查詢”查詢到。只要在8路大電流繼電器整機上焊接一個排針插座，插入8路繼電器手動現場控制板就能控制，非常方便。
整機產品2：采用JB35GK的8路短信/無線遙控整機 每套 570元 （含12V/1A交流電源，不含遙控器和報警喇叭）
這套產品采用JB35GK核心模塊，主要功能：短信遙測一路現場溫度、多路短信遙控繼電器、多路有線輸入報警端口、組建無線防盜系統等功能。
模塊上帶有話筒便于實現監聽功能。它能驅動8路小電流的繼電器，并且?guī)в?15M無線遙控接收板（200K振蕩電阻）和報警喇叭插座。整機采用鐵制的外殼，既堅固美觀而且抗干擾能力強，GSM天線也能換成右圖的3米長貼片天線，需要另外加10元，便于引到GSM信號更好的位置。
我們的產品電路板上有一個DS18B20器件， 只要發送“空調查詢”短信就能立即返回空調的狀態和現場的溫度短信，如：“空調狀態未知。現在室內溫度：25.000度�！�

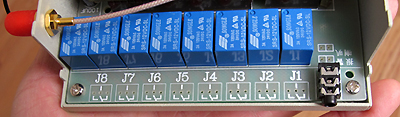

GK整機的上方有8個藍色的小繼電器，分別標有J1～J8，其中J1用于控制高響度報警喇叭，J8用于設防解防切換，剩下J2～J7可以應用，每個繼電器對應三個接線孔，中間的是公共端，左右兩側是常開常閉觸點，動作吸合后常開觸點變成常閉觸點，這些觸點和其他電路是完全隔離的，能直接控制120V以下3A左右的負載，如果想控制高壓交流負載，可以用我們的觸點去控制中間繼電器（12V直流的大電流繼電器）再控制大功率交流負載。
GK內部有一個長方形的無線接收板，可以和無線遙控器或者無線探頭組成無線報警系統，具體技術規格：頻率315MHZ，編碼芯片PT2262，振蕩電阻1.5M，地址碼1接高電平、8接低電平其余懸空。和其他無線設備組網時必須保證一致，客戶也可以把振蕩電阻改成4.7M，便于和大多數無線設備組網，并且4.7M振蕩電阻可以提高無線傳輸可靠性。

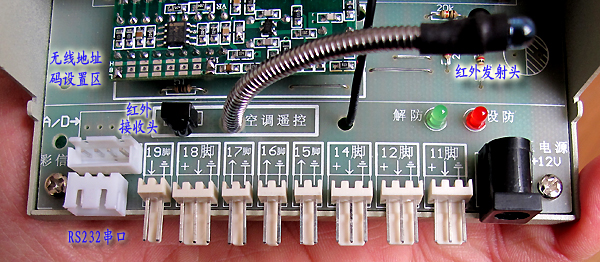

GK整機的下方有一排插座，它對應模塊內部的11、12、14、15、16、17、18、19引腳，其中11、12、14、18、19是下降沿觸發端，也就是對地短路一下就立即報警；15、16、17是上升沿觸發，也就是接通5V直流電壓后報警，具體資料可以點擊這里查看。
JB35GK短信遙控模塊可以學習并控制任何帶有紅外遙控功能的電器，可以最多學習48次紅外線編碼，我們的工作原理就是先將電器原配的紅外遙控器發射的紅外波形接收并記憶下來，然后收到遠程觸發短信指令后驅動紅外發射管發出相應的波形，這樣電器就會被紅外遙控并執行相應的命令。
短信控制電視機實驗：
打開電視機并選遙控器上一個能明顯看到變化的按鍵，例如頻道增加鍵，測試一下確保遙控器和電視機的紅外遙控功能正常，然后用手機編輯“學習：電視”內容的短信發送給 JB35GK，收到短信后 JB35GK側面的黃色LED會不斷閃爍（JB35GK模塊超過15秒收不到紅外線編碼，會自動退出學習狀態），這時立即將電視機遙控器的紅外發射管對準紅外接收頭越近越好，持續按下頻道增加鍵保持1秒，這時黃色LED變成常亮，表示學習成功，將 JB35GK的紅外發射頭垂直對準電視機的紅外接收窗口1米左右（一般在電視機的正前方）擇用授權的手機編輯“電視”內容的短信發送給 JB35GK，收到短信后 JB35GK的黃色LED會熄滅0.5秒然后常亮，這時立即發射紅外信號，電視機的頻道也相應增加，表示短信紅外遙控成功。
控制空調也類似，但是必須注意空調的狀態應該和紅外遙控保持一致，也就是說如果空調處于關機狀態，紅外遙控器也要處于關機狀態，這時按下遙控器的電源開關鍵，空調就會啟動。不然空調已經在開機， JB35GK再發送一個開機的紅外命令，空調上是看不到任何變化的。
通常象電視機、影碟機一類的紅外波形比較簡單，而空調最為復雜，一條指令中包含很多信息，如溫度設定值、工作模式、風機速度等等。
我們的JB35GK空調短信遙控專用模塊每次學習的紅外線編碼都可以定義一條短信控制短語，用戶只要用手機向JB35GK發送這條短語，就能把對應學習記憶好的手持遙控器按鍵編碼發給空調。
空調工作模式學習操作步驟：
第1步：在空調遙控器上設置好你想要的模式狀態，如：模式制冷、風速高風、溫度25℃。設好空調遙控器后，按一下開/關鍵，關閉空調遙控器。
第2步：用手機編輯短信“學習：制冷”發給JB35GK模塊，當JB35GK模塊收到這條短信后，整機側面的黃色LED發光管指示燈會閃動，表示JB35GK模塊已進入學習狀態，這時你只要把空調遙控器對準JB35GK模塊的紅外線接收頭，按一下空調遙控器的開/關鍵，此時在第1步中被設置好的控制狀態的遙控編碼會發出，JB35GK模塊收到遙控編碼后紅色LED0發光管指示燈會停止閃動，表示學習成功。
第3步測試學習結果：把JB35GK模塊的紅外線發射頭對準空調內機，用手機編輯短信“制冷”發給JB35GK模塊，當JB35GK模塊收到“制冷”這條短信后，就會啟動空調進入“模式制冷、風速高風、溫度25℃”的工作模式
。（測試時用帶有顯示屏的空調就能直觀地看到模式狀態。）
以此類推，我們可以把“學習：制熱”、“學習：除濕”也學進JB35GK模塊。但有一點要注意，我們讓JB35GK模塊學習任何一種空調工作模式時，都要把設置好的空調遙控器從關閉到打開這種方式發給JB35GK模塊學習，這樣在發送“制冷”、“制熱”、“除濕”等指令時，紅外編碼中已經包含有打開空調的指令在內。因此就沒必要單獨學習一條打開空調指令了。
我們還可以把每一種工作模式分得更細讓JB35GK模塊學習，如“學習：制冷16度”、“學習：制冷26度”“學習：關機”；在用手機發送以上已經學習好的空調短信遙控指令時，末尾還可以額外加一個“？”發送，JB35GK模塊在控制空調成功后，還會向你的手機發回一條確認短信，同時把室內溫度值報告給你。你也可以單獨發送“空調查詢”來查詢空調工作狀態，監測室內溫度。
發送“刪除：制熱”就能刪除已學好的某條遙控指令，使學習空間釋放出來。發送“全部刪除”就能一次性把所有指令都刪除。
如果發送“空調查詢”就能立即返回空調的狀態和現場的溫度，如：“空調狀態未知。現在室內溫度：25.000度�！�
英文手機控制空調指令：
為了適應國際市場的需求，JB35GK模塊內部已經增加了英文的控制空調的指令和密碼授權指令。其它短信報警和短信遙控電器的英文指令也在加緊開發中。
學習遙控器 Study XXXXXX
刪除指令 Delete XXXXXX
刪除全部指令 Delete whole
空調查詢 Mode？
授權密碼更改 XXXXrYYYY
判斷紅外線發射管是否工作的簡單方法：
紅外發射管發出的光線人眼看不見，有時很難判斷它是否工作正常，我們介紹一個簡單方法：現在手機都有攝像頭功能，我們只要開啟照相或者錄像功能，然后讓紅外發射管工作，就能從手機屏幕上看到紅外發射管發出一亮一亮的光線，從而直觀判斷發射管是否正常，這個方法也適合于任何紅外遙控器的檢修，它的原理就是攝像頭感光范圍包含可見光以外的紅外線光譜。
整機產品3：采用JB35GK的8路短信/無線遙控帶AD轉換整機 每套 645元 （含12V/1A交流電源，不含數碼顯示條，不含遙控器和報警喇叭）

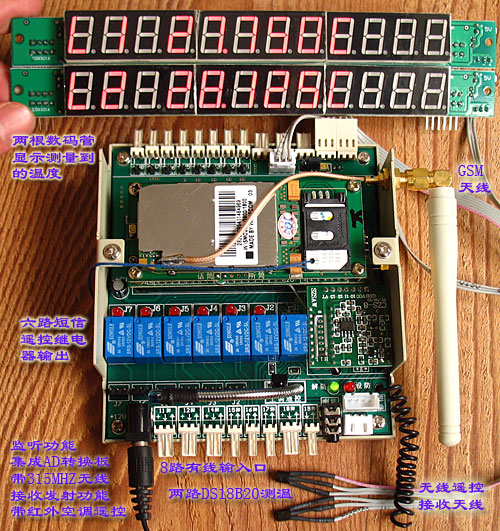

這套產品采用JB35GK核心模塊，具有紅外學習遙控功能，集成有AD轉換板，配合數碼顯示條可以直接顯示測量到的溫度和模擬量參數，非常方便。

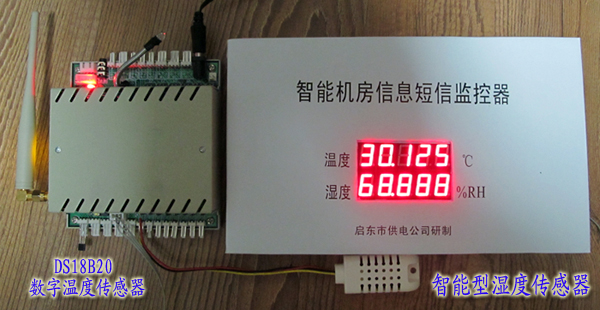

這是我們?yōu)殡娏狙兄频臋C(jī)房控制器，我們?cè)O(shè)定了“每天9：00打開第二路”該型號的模塊具備在打開第二路的同時會自動向串口發送一次“測量”的短信的功能，這樣就能實現每天的9點自動將5路的溫度數據和8路的AD數據發送到指定人員的手機上，而且當溫度和濕度數據超過預定值時自動短信報警。
面板的制作：

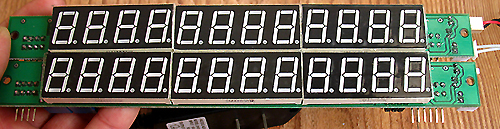

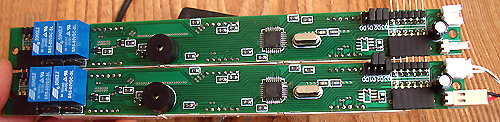

我們根據數碼管顯示條的長度按照黃金分割法設計了25*15厘米的面板，采用3層5毫米厚的廣告泡沫板作為填充支撐，正面用雙面膠貼上一層吹塑紙，再貼上打印好的不干膠就可以了。
這款產品內部有一個實時時鐘，可以實現短信定時遙控8路繼電器的功能。如果第一路繼電器的控制指令是“打開第一路”我們只要在前面加上時間參數“8：30打開第一路”，然后用手機或者飛信軟件免費發送短信，這樣只有到了8點30分時才自動吸合第一路繼電器，這個功能可以方便用于定時控制電器，如電飯煲。
模塊上帶有話筒便于實現監聽功能。它能驅動8路小電流的繼電器，并且?guī)в?15M無線遙控接收板（200K振蕩電阻）和報警喇叭插座。整機采用鐵制的外殼，既堅固美觀而且抗干擾能力強，GSM天線也能換成右圖的3米長貼片天線，需要另外加10元，便于引到GSM信號更好的位置。
遙控器＋無線門磁組成的無線報警系統演示：
整機類產品內部有一個長方形的無線接收板，可以和無線遙控器或者無線探頭組成無線報警系統，具體技術規格：頻率315MHZ，編碼芯片PT2262，振蕩電阻1.5M，出廠默認的地址碼1接高電平、8接低電平其余懸空。為了便于測試我們把地址碼改成8位都懸空（把地址碼的1和8的兩個短路焊錫焊開即可）。然后我們進行軟件設置：

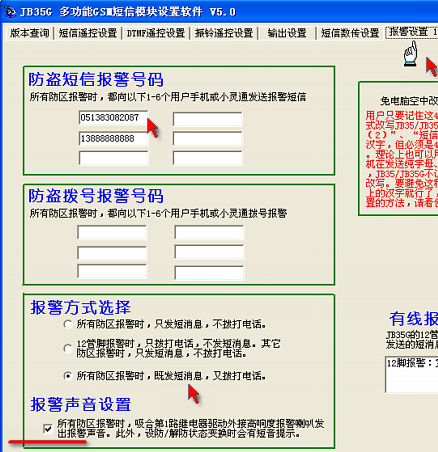

在設置軟件的“報警設置1”內寫入接收?qǐng)?bào)警短信的手機或者小靈通號碼，選擇“所有防區報警時，既發短消息，又撥打電話”如果勾選了報警聲音設置后，可以在報警后自動發出15秒的高響度報警聲音（需要外接警笛）。在“報警設置2”中可以修改報警短信的內容。
首先用遙控器進行設防，只要按下設防鍵C，喇叭就會鳴叫3聲，紅色設防指示燈立即點亮，10秒后系統處于設防狀態，這時我們以設置無線門磁為例，振蕩電阻跳線選擇1.5M，數據碼設定為0011，對應02號無線防區。然后觸發無線門磁，這時主機立即高響度報警，主機側面的黃色LED會熄滅3秒，這時你的手機會立即收到02號無線防區的報警短信。
JB35G開發評估板上有12路無線防區，這樣為擴充無線傳感器提供了極大的方便！只要是315M/2262編碼/振蕩電阻為4.7M的無線探頭都能接口，例如常用的無線門磁、無線熱釋電人體傳感器、無線可燃?xì)怏w泄漏傳感器、無線振動器甚至專門開發的無線漏水傳感器、無線斷電報警傳感器等等。

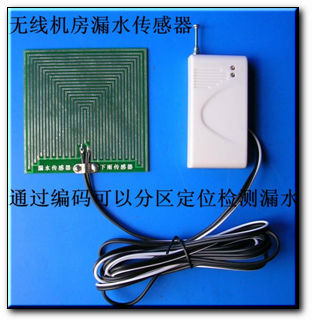

無線機房漏水報警器可以在檢測到水浸沒傳感器PCB檢測面時立即無線報警，無線市電斷電報警器可以在交流電源消失瞬間觸發無線報警。
無線機房漏水短信報警實例：有2個機房相距不到50米，我們可以用一套JB35G評估板加2個無線漏水傳感器實現2個機房的定位漏水短信報警。首先把2個無線漏水傳感器的地址碼A0——A7跳成和評估板上的315M接收板相同的地址碼，如果地址碼對不上將收不到。再根據上面的表格把一個無線漏水傳感器的D0----D3數據位設成0000，即01號無線傳感器。把另一個無線漏水傳感器的D0----D3數據位設成0011，即02號無線傳感器。最后將把2個無線漏水傳感器的探頭分別放在對應機房的低洼處。
無線防區配件清單：
1。無線遙控手柄 10元一個

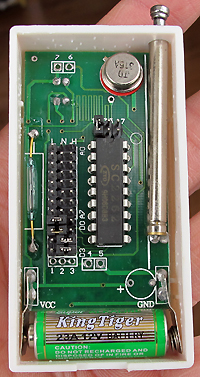

2。無線門磁傳感器 14元一個
3。無線熱釋電人體傳感器（大區域） 29元一個

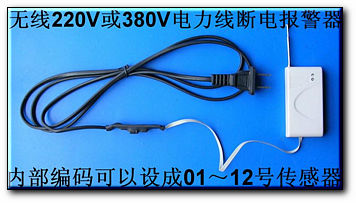

4。無線220V或380V電力線斷電報警器 45元一個
5。無線可燃?xì)怏w泄漏報警器 59元一個
6。無線煙霧報警器 49元一個
7。無線機房漏水傳感器 50元一個
JB35G整機有8路有線防區，有線防區結構簡單連接可靠，非常適合一些近距離的報警量。有線報警傳感器的種類是非常豐富的，可以是有線振動傳感器B、交流電斷電報警傳感器、有線門磁傳感器、有線熱釋電人體傳感器、有線煙霧報警器，甚至可以組合成一些新的傳感器，如微波人體移動傳感器、紅外線反射/對射檢測傳感器、LED狀態檢測傳感器等等、有線交流電斷電傳感器，對于一些傳感器的接口邏輯電平不一致只要稍稍設計一個簡單的接口電路即可。

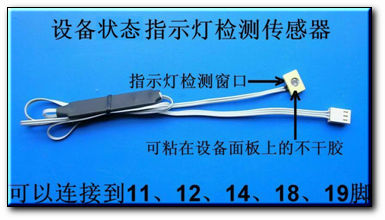

設備狀態指示燈檢測傳感器是把光敏電阻粘在被監控設備面板的指示燈上，當設備出現工作異常指示燈亮或滅時，光敏電阻就能把光信號轉換成電信號，從而觸發11、12、14、18、19腳報警輸入發出報警短信。
設備狀態指示燈檢測傳感器有A型或B型2種型號，用戶在購買前要根據設備的指示燈狀態含義來選擇。
A型：適用于被監控設備工作正常時指示燈常滅，工作異常時指示燈常亮或閃亮，然后發出報警短信。
B型：適用于被監控設備工作正常時指示燈常亮，工作異常時指示燈常滅或閃亮，然后發出報警短信。
當設備有多個狀態指示燈要發報警短信時，可以同時使用多根狀態指示燈檢測傳感器。一套JB35G可以通過11、12、14、18、19腳報警輸入連接5根狀態指示燈檢測傳感器，相互獨立互不影響，并且可以用文字描述出指示燈變化含義，用JB35G設置軟件寫到對應腳的報警短信內容中。

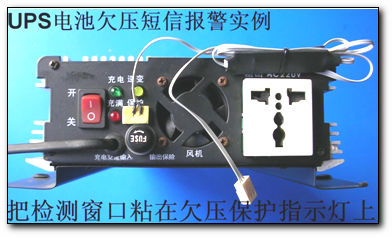

UPS欠壓保護短信報警實例：把A型狀態指示燈檢測傳感器的光敏電阻檢測窗口粘貼在UPS面板的欠壓保護指示燈上，把另一頭的檢測輸出插頭插到11腳有線報警輸入插座上，運行JB35G報警設置軟件按下圖設置寫入對應的報警短信內容和短信報警號碼。讓報警系統處于設防狀態下，當UPS欠壓保護指示燈亮?xí)r，就能把短信內容“5號機房UPS的電池電量已耗盡，請查看！”發給13812345678手機。
連接多根狀態指示燈檢測傳感器，可以對UPS的以下狀態發出短信報警：①市電異常，UPS轉電池工作；②UPS低電量工作，電池將耗盡；③UPS通訊丟失或切斷負載電源；④UPS設備需要更換新電池；⑤UPS設備開始轉到旁路工作；⑥UPS出現不明故障 。
此外，用戶的特定行業設備有故障或工作異常時，只要設備面板上有狀態指示燈，就能觸發報警短信。

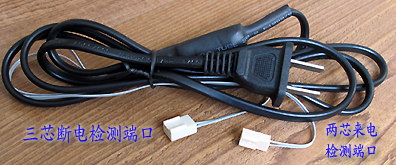

這是交流有線斷電檢測器，它可以檢測220V或者380V的交流電壓，它有兩根輸出線，其中三芯頭的是斷電檢測端口，兩芯頭是來電檢測端口，當交流斷電或者來電瞬間都能觸發內部不同的光藕導通，光藕的輸出三極管導通，可以觸發11、12、14、18、19等下降沿觸發的端口對地短路報警。
三相電斷電檢測短信報警實例：
把3個有線斷電檢測傳感器分別插到三相電的a相、b相、c相上，并把a(bǔ)相檢測輸出插頭插到12腳有線報警輸入插座上；把b相檢測輸出插頭插到11腳有線報警輸入插座上；把c相檢測輸出插頭插到14腳有線報警輸入插座上。運行JB35G報警設置軟件寫入對應的報警短信內容和短信報警號碼。
讓報警系統處于設防狀態下，當a相電線被人剪斷就能觸發12腳報警，把短信內容“2號機房380V三相電a相斷電，請查看�！卑l(fā)給13812345678。
如果用戶同時收到a相、b相、c相的斷電報警短信，就可以確定是電網停電。如果用戶在同一時間內只收到一相斷電報警短信，那就很有可能是有人盜竊電力線。此外，由三相電供電的設備如果長時間缺相工作，會發熱燒毀設備，如果只收到某相斷電報警短信后，工作人員應盡快關閉設備電源查看原因。
有線防區配件清單：
1。有線振動傳感器B
12元一個
4。有線熱釋電人體傳感器 32元一個
5、有線220V或380V電力線斷電報警器
18元一個
6、A型設備狀態指示燈檢測傳感器 10元一個
7、B型設備狀態指示燈檢測傳感器 10元一個
選配件：315MHZ 無線發射頭 每個9元
JB35GD/GK/GM模塊如果PCB上有左上圖的標記的話，只要焊上中圖的微型315MHZ發射頭就可以增加315MHZ無線發射功能，焊接時需要注意發射頭和模塊保持一定間隙防止短路，客戶也可以選用右圖的功率更大的315M發射頭（訂貨時請注明大功率），但是引腳順序不對，客戶可以根據PCB絲印調整一下位置即可。315MHZ發射頭主要是配合下面介紹的86遙控開關一起使用的。
選配件：學習型無線遙控插座（不含底部接線盒） 每個50元
學習型無線遙控插座采用高速單片機軟件解碼技術，遙控距離已突破固定碼2272集成塊的紀錄。采用自動同步技術，能學習1.5～4.7M不同振蕩電阻的2262遙控器（1527的經過測試也能行，就是距離太近），使你隨身攜帶的遙控器也能遙控家電。當用戶發短信遙控JB35G短信模塊的8路繼電器時，在遠處的學習型無線遙控插座會同步執行，避免了布線的麻煩。
輸入電壓：AC 220V ±10℅ 50/60HZ
輸出功率：≤1000W （請勿超負載使用！否則內部的繼電器觸點容易損壞）
遙控距離：100米（無障礙物）
工作頻率：315MHZ
接線方法：L接火線（L內部接繼電器）；N接零線；接地連大地
使用方法：
首先切斷220V交流電源，然后將火線插入插座的L接線柱并擰緊螺絲，將零線接N接線柱，地線接地，最后接通220V交流電源，這時86型面板上的紅色LED就會點亮1秒然后熄滅，表示開機自檢正常，這時只要撥動一次面板上的開關就能改變一次插座的電源狀態，例如撥一下，LED點亮插座有電，再撥一下，LED熄滅插座無電。這就是手動控制模式，然后我們進行遙控器學習。
遙控器學習方法：
連續快速撥動86面板上方的開關幾次（每秒3次，連續5次以上），直到面板上的發光指示燈閃爍為止，這時遙控插座就進入學習狀態了。按下315M2262無線遙控器的某個鍵后，發光指示燈會停止閃動，表示學習對碼成功。經過學習后的遙控器就能遙控插座了，只要按一下這個按鍵，插座就會有電，再按一下，插座無電。一個無線遙控插座能學6個不同的遙控器，超過6個將全部刪除，并只保留最新的一個。
無線遙控插座學習JB35GK短信模塊的方法：
首先將JB35GK模塊設置到振鈴遙控狀態，也就是只要撥打一次就能改變一次第八路輸出的狀態，然后撥打電話，立即連續快速打開關閉插座面板上的開關若干次，直到面板上的發光指示燈閃動為止，這時遙控插座就進入了學習狀態。再掛斷電話這時JB35GK模塊的第八路狀態就會翻轉一次，并同步發射315M的無線信號，這時無線遙控插座上的發光指示燈會停止閃動，表示學習對碼就成功了。
需要說明的是無線遙控插座的狀態是和學習哪路的輸出狀態同步的，例如我們學習第2路，那么第2路打開，無線遙控插座也同步打開（學習非第8路時可以用短信遙控的方式改變輸出狀態）
JB35G模塊有一個短信授權密碼，授權密碼出廠時默認為“短信改寫”這四個字。如果短信授權密碼被改了，學習型無線遙控插座將對JB35G模塊重新學習，這是因?yàn)槎绦攀跈?quán)密碼和無線發射編碼的地址密碼是捆綁在一起的。捆綁在一起的作用是：當幾個JB35G模塊同時在一個地方使用時，通過各自不同的地址密碼來區分開來，避免相互之間竄控。JB35G模塊的無線發射編碼的地址密碼是通過改變短信授權密碼來一同改變的。授權密碼出廠時都默認為“短信改寫”這四個字，如果不把它改掉，相鄰的幾個JB35G模塊控制電器時，會出現竄控現象。授權密碼可以發送“短信改寫改XXXX”來修改，也可以用設置軟件來修改。只要授權密碼改了，JB35G模塊發出的無線編碼信號的地址密碼就唯一了。
經過我們測試JB35G模塊可以在20米范圍內對無線遙控插座進行可靠控制，太多墻體時距離會縮短很多，可以嘗試更換成功率更大的315M發射頭。
以下是一個真實的應用例子：
我廠的技術員方工，他有一個12歲的兒子，暑假里只能讓兒子一人留在家里。每次打電話回家兒子都在家，方工覺得兒子很聽話，不會跑出去玩，心里就對兒子很放心。
可是過了一段時間，妻子發現兒子看電視都喜歡坐得很近看，看東西老是咪著眼，馬上帶他到醫院檢查，發現視力只有0．6和0．8，這下把方工急壞了。
原來兒子呆在家里就整天連續看電視和玩電腦游戲，無論方工倆怎么開導兒子，都沒辦法。
最后方工憑著自己電子技術，把家里的電源插座都換成86型220V無線遙控插座，并用一套JB35GK模塊來對它們進行遠程控制。并發送短信設定
“每天9：00打開電視插座，每天10：00關閉電視插座”，允許兒子上午看一個小時的少兒頻道；發送短信設定 “每天15：00打開電腦插座，每天16：00關閉電腦插座”，允許兒子午睡后玩一個小時的電腦。再配合醫院的假性近視的治療，現在視力已基本得到恢復。兒子有時需要看一個特別電視節目還可以打電話請求方工，方工在廠里發一個短信給家里的JB35GK模塊，讓電腦插座或電視插座臨時打開一段時間。
AD功能的詳細介紹：
帶有AD功能的整機就能用短信遙測現場的5路溫度和8路通用傳感器數據，實現遠程漫游監測，還能配合數碼條進行顯示。
本系統具有4～20mA、1～5V、0～10mA、0～5V等多種類型輸入功能，且用戶可以自定義量程顯示范圍和單位，可與各類傳感器、變送器配合使用，實現用短信遙測溫度、濕度、電壓、電流、壓力、流量、液位、力等物理量。本系統只要發送1條短信，就能把現場13路傳感器的數值都發到用戶的手機里。具有用戶發短信或打電話請求單次回傳和定時連續回傳兩種工作模式。13路傳感器都可以設定上下限超限報警值，當測量值超過上下限報警值時，就能同時向6個手機發出緊急報警短信，并驅動現場繼電器。
二、13路傳感器輸入通道特性
5路溫度通道：L1～L5只能接Dallas半導體公司出品的DS18B20溫度傳感器，每路溫度傳感器測溫范圍：-55度～125度，測溫精度：±0.5度。
如果DS18B20溫度傳感器與A/D轉換板之間的引線較長，應采用屏蔽線連接，屏蔽層接大地。如果需要防水、防腐蝕，DS18B20就必須封裝在密封的不銹鋼管內。
北京天成華釀科技有限公司生產的不銹鋼管密封的DS18B20溫度傳感器，采用兩芯屏蔽線連接，屏蔽層把DS18B20的負電源腳、A/D轉換板的負電源和不銹鋼管外殼連在一起，中間的2芯線連接DS18B20的信號和電源腳，抗干擾能力特好，因此支持通訊電纜長度
＞50m以上。同時具有滿足防水、防腐蝕的不銹鋼管封裝。
8路通用傳感器輸入口：U1～U8可以接各種線性電壓或電流輸出的傳感器，如：溫度傳感器、濕傳感器度、電壓傳感器、電流傳感器、壓力傳感器、流量傳感器、液位傳感器等。
用戶可以通過JB35G專用電腦設置軟件V5．0對每路通用傳感器輸入口設置4個主要參數：
①傳感器輸出信號電壓最小值，
②傳感器輸出信號電壓最大值，
③傳感器輸出信號電壓最小值對應的下限顯示量程，
④傳感器輸出信號電壓最大值對應的上限顯示量程。
這4個要素設置到A/D轉換板上后，就與某路外接的傳感器建立了采樣和顯示協議。這4個要素設置錯誤會影響到測量精度，缺少任何一項這一路通道就會被系統關閉。
每路通道測量精度：0.1℅，阻抗≥1兆歐。4要素的參數設置范圍如下：
①傳感器輸出信號電壓最小值可設定范圍0–5V
②傳感器輸出信號電壓最大值可設定范圍0–5V
③傳感器輸出信號電壓最小值對應的下限顯示量程可設定范圍：-9999～9999
④傳感器輸出信號電壓最大值對應的上限顯示量程可設定范圍：-9999～9999
另外，8路通用傳感器輸入口接電流輸入時，需先在A/D轉換板某路通道的兩個輸入端（信號輸入端和接地端）并聯一個電阻，將電流信號變換成電壓信號，同時在電腦設置①②項要素時，也要用公式U=IR把電流換算成電壓來設置，如：傳感器輸出的是4～20mA電流信號，我們可以在A/D轉換板某路通道的兩個輸入端并聯一個0．5W
250歐的電阻，讓4～20mA電流通過250歐電阻，在電阻的兩端就能產生一個1～5V的電壓信號（根據公式U=IR可以算出信號電壓最小值 ＝ 250×0．004＝1V；
信號電壓最大值 ＝ 250×0．02＝5V），最后用電腦設置信號電壓最小值為1V；信號電壓最大值為5V寫入A/D轉換板。
三、上電啟動系統
先把SIM卡插入SIM卡座內，并向右滑動SIMLOCK翻蓋鎖住SIM卡。再把A/D轉換板插到右側的TTL串口（也可以帶電拔插）。最后接通模塊電源，這時A/D轉換板上的發光管會亮滅閃動，表示正在登陸GSM網絡。大約20～30秒后A/D轉換板上的發光管變成常滅，表示系統已經登陸GSM網絡。在系統沒有登陸GSM網絡時，所有的功能和設置都無法實現。

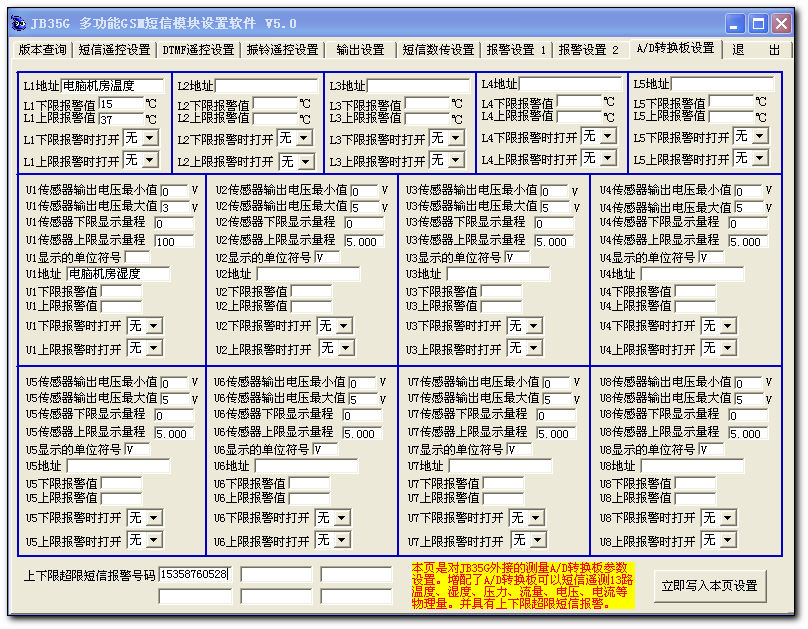

四、電腦設置A/D轉換板參數
系統登陸GSM網絡后，先把U1～U8通道外接的傳感器分離A/D轉換板，再把電腦串口用配套的設置電纜線連到JB64的RS232串口，運行JB35G專用電腦設置軟件V5．0，（JB35G的其它設置頁和A/D轉換板無關），只要點擊進入第九頁“A/D轉換板設置”，對A/D轉換板的以下參數進行設置：
L1～L5地址欄：此欄最多可以寫入8個字，當此路溫度傳感器出現超限報警時，會把此地址內容加到報警短信中，一起發到用戶的手機里，使用戶迅速明白是哪一路溫度傳感器出現了緊急情況。
L1～L5下限報警值：溫度低于此下限值將發出超限報警短信。
L1～L5上限報警值：溫度高于此上限值將發出超限報警短信。
L1～L5下限報警時打開：下限報警時，打開JB35G的此路繼電器。
L1～L5上限報警時打開：上限報警時，打開JB35G的此路繼電器。
U1～U8傳感器輸出電壓最小值：四要素之①，缺省將關閉此通道。
U1～U8傳感器輸出電壓最大值：四要素之②，缺省將關閉此通道。
U1～U8傳感器下限顯示量程：四要素之③，缺省將關閉此通道。
U1～U8傳感器上限顯示量程：四要素之④，缺省將關閉此通道。
U1～U8顯示的單位符號：被測量物理量的單位
U1～U8地址：出現超限報警時，在短信中提示用戶報警地點。
U1～U8下限報警值：可在顯示量程范圍中設定一個下限報警值。
U1～U8上限報警值：可在顯示量程范圍中設定一個上限報警值。
U1～U8下限報警時打開：下限報警時，打開JB35G的此路繼電器。
U1～U8上限報警時打開：上限報警時，打開JB35G的此路繼電器。
13路傳感器達到設定的上下限報警值時，都向這1～6個手機發送報警短信。如：L1路溫度超過設定的上限值時，左邊寫入的這四個手機能同時收到以下報警短信：“緊急報警！L1（大慶1號油管溫度）現已達到86℃，超過了上限預定值85℃。已打開J4繼電器自控�！�
設好每路傳感器的參數后，點擊“立即寫入本頁”寫入A/D轉換板，寫入A/D轉換板的參數即使斷電也不會丟失。
五、用戶發起請求單次回傳測量結果
用戶發起請求單次回傳測量結果有兩種方法：⑴撥打JB35G振鈴觸發（X1必須短路連接）。用手機撥打JB35G模塊，聽到2聲回鈴音后掛斷，5-6秒后手機就能收到一條現場5路溫度和8路傳感器測量值的短信。振鈴觸發的好處在于通話雙方都沒進入通話狀態，是完全免費的觸發方式。A/D轉換板只要接收到來電振鈴時的來電顯示號碼，就立即啟動A/D轉換測量現場13路傳感器，并把結果以短信的形式發回給來電顯示號碼的手機。因此，JB35G上的SIM卡必須開通來電顯示功能，且A/D轉換板上的X1必須短接。另外，必須用手機撥打觸發，不能用固定電話。⑵發短信觸發。你也可以用手機編輯發送“測量”兩個字給JB35G，同樣也能返回一次現場數據。兩種方法回傳的測量短信內容格式如下：（發回1條短信就能把現場13路傳感器的數值都回傳）

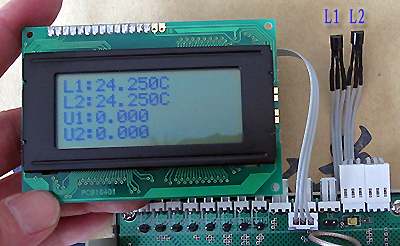

L1：22．250C
L2：102．000C
L3：-12．650C
L4：22．250C
L5：22．250C
U1：5000．0V
U2：910．75MPa
U3：10．458A
U4：65．560RH
U5：1．750L/S
U6：50．750V
U7：22．750C
U8：22．750C
六、用戶發起請求定時連續回傳測量結果
用戶只要發送短信“間隔XX秒”給JB35G就能實現定時連續回傳測量結果短信，其中XX代表需要間隔的時間，可以設定為30秒～86400秒（24小時），但必須把時分換算成秒。例如：你用手機編輯發送“間隔60秒”給JB35G就能實現每過60秒向你的手機回傳一次現場測量數據。發送“間隔86400秒”，就能在每天的同一個時間收到一次測量數據，以便于監控中心對現場數據進行日統計。發送“取消”短信給JB35G就能取消定時連續回傳。回傳的測量短信內容格式同上。
七、平移修正誤差
U1～U8路通用傳感器輸入口的測量誤差主要由以下幾個原因造成：⑴傳感器本身的測量誤差，⑵A/D轉換板的轉換誤差，⑶傳感器與A/D轉換板之間的連線過長，造成衰減引起誤差。我們可以采用上下平移整個顯示量程范圍，來修正誤差，具體方法是：①測量值比實際值大k，整個顯示量程向上平移k，即下限顯示量程+k；上限顯示量程+k。②測量值比實際值小k，整個顯示量程向下平移k，即下限顯示量程-k；上限顯示量程-k。例如：U1通道外接了一個溫度傳感器，設置的顯示量程范圍是：-40℃～125℃，在室溫25℃時的測量值為22．5℃，小了2．5℃。我們可以把整個顯示量程向下平移2．5，即把量程范圍調整為-42．5℃～122．5℃重新用電腦寫入A/D轉換板，即可修正誤差。
八、抗干擾措施
⑴傳感器輸出的是弱電壓信號時，引線要盡可能短。
⑵較長的傳感器信號引線應采用屏蔽線連接，屏蔽層接大地。
⑶傳感器信號引線盡量與100V以上的動力線分開走線。
⑷在可能的情況下，使用凈化電源或隔離電源。
⑸繼電器控制的執行電器與系統不要共用一個電源。
⑹系統供電與感性負載（如交流接觸器）供電盡量分開，并在感性負載控制節點上并聯RC火花吸收電路。
附：應用實例
（一）短信測量多路溫度
A/D轉換板上有5路溫度測量通道L1～L5，只要接上DS18B20溫度傳感器就能測量5個點的溫度。但在一些工業應用中，需要測量更多路的溫度，這時我們可以把U1～U8也擴展成溫度測量，這樣一塊A/D轉換板就能同時測量13路溫度。本例就是用于大慶油井的多路油管的多點溫度測量實例。
U1～U8外接的8路溫度傳感器采用Microchip公司出品的集成溫度傳感器TC1047，TC1047溫度傳感器的特性如下：
⑴ 測溫范圍： -40℃～125℃；測量精度：±2℃
⑵ 信號輸出： 0．1～1．75V
⑶ 電 源： 5VDC/ 35微安
也就是說，TC1047溫度傳感器在-40℃時，對應輸出最小信號電壓為0．1V； 在125℃時，對應輸出最大信號電壓為1．75V。用電腦按左圖參數設置A/D轉換板U1～U8的四要素。需要上下限超限報警，則輸入需要報警的上下限報警值，以及6個報警號碼。最后點擊“立即寫入本頁”寫入A/D轉換板。
另外，每路TC1047耗電只有35微安，且不是感性負載，可以直接用A/D轉換板上的5V電源供電，基本不會影響A/D轉換板的測量精度。如果所有傳感器的總耗電大于30毫安以上或有感性負載，傳感器電源就必須單獨電源供電。
重點強調：象TC1047這類弱電壓信號輸出傳感器，電壓輸出范圍�。ㄔ�0．1～1．75V之間），以0．01V/℃的單位步進輸出，傳感器信號引線應盡可能短（小于3米），并采用2芯屏蔽線連接，屏蔽層把TC1047的負電源腳、A/D轉換板的負電源和不銹鋼管外殼連在一起，中間的2芯線連接TC1047的信號和電源腳。否則信號引線上的交流感應干擾電壓都遠遠大于0．01V，造成測量值忽高忽低，且容易誤報。
（二）短信測量液體壓力
本例也是用在油管壓力的測量和超限報警。壓力傳感器采用北京傳感星空自控技術有限公司www.cgxk163.com出品的CGYL-203壓力傳感器、變送器，壓力傳感器電源必須單獨24V電源供電。這種傳感器的特性如下：
⑴ 量 程：0～100MPa
⑵ 變送輸出：4～20mA
⑶ 電 源：24V(13～36V)DC
⑷ 被測介質：316不銹鋼兼容的液體、氣體
⑸ 測量精度：0.2、0.3 、0.5級
也就是說，這種傳感器在0MPa時輸出4mA的電流信號；在100MPa時輸出20mA的電流信號。首先要把4～20mA電流信號轉換成電壓信號，方法是：在A/D轉換板某路通道的兩個輸入端（信號輸入端和接地端）并聯一個0．5W
250歐的電阻，讓4～20mA電流通過250歐電阻，在電阻的兩端就能產生一個1～5V的電壓信號（根據公式U=IR可以算出信號電壓最小值 ＝ 250×0．004＝1V；
信號電壓最大值 ＝ 250×0．02＝5V）。用電腦按左圖參數設置A/D轉換板U1的四要素。在實際應用中，當壓力超過40MPA以上油管可能會爆裂，因此要設定一個上限壓力短信報警值和上限打開J8繼電器自動切斷壓縮泵的電源。
（三）短信測量液體流量
流量傳感器采用天津市迅爾儀表科技有限公司www.sure365.com.cn出品的LWGY/T─25渦輪流量傳感器，流量傳感器電源必須單獨12V電源供電。傳感器的特性如下：
⑴量程范圍為0.5～10m3/h
⑵變送輸出 4～20mA
⑶供電電源：12V±10%, 電流：≤10mA
也就是說，這種傳感器在0.5m3/h時輸出4mA的電流信號；在10m3/h時輸出20mA的電流信號。首先要把4～20mA電流信號轉換成電壓信號，方法是：在A/D轉換板某路通道的兩個輸入端（信號輸入端和接地端）并聯一個0．5W
250歐的電阻，讓4～20mA電流通過250歐電阻，在電阻的兩端就能產生一個1～5V的電壓信號（根據公式U=IR可以算出信號電壓最小值 ＝ 250×0．004＝1V；
信號電壓最大值 ＝ 250×0．02＝5V）。用電腦按左圖參數設置A/D轉換板U1的四要素。
（四）短信測量油罐容量
液位傳感器采用重慶兆易科技發展有限公司http://www.zydc.com出品的RISEN—CS多功能小巧型超聲波液位計，液位傳感器電源必須單獨12V電源供電。傳感器的特性如下：
⑴量程范圍：0～10m
⑵變送輸出：4～20mA
⑶供電電源：12VDC/200mA
也就是說，這種傳感器在液位0米時輸出4mA的電流信號；在液位10米時輸出20mA的電流信號。首先要把4～20mA電流信號轉換成電壓信號，方法是：在A/D轉換板某路通道的兩個輸入端（信號輸入端和接地端）并聯一個0．5W
250歐的電阻，讓4～20mA電流通過250歐電阻，在電阻的兩端就能產生一個1～5V的電壓信號（根據公式U=IR可以算出信號電壓最小值 ＝ 250×0．004＝1V；
信號電壓最大值 ＝ 250×0．02＝5V）。用電腦按左圖參數設置A/D轉換板U1的四要素。并設定一個油量溢出上限短信報警值9．99米。
（五）短信測量濕度
濕度傳感器采用廣州西博臣科技有限公司http://www.cbsen.com出品的CHTM01B電容型濕度傳感器，傳感器的特性如下：
⑴量程范圍：0～100RH
⑵信號輸出：0～3V
⑶供電電源：5VDC/5mA
也就是說，CHTM01B濕度傳感器在0℅RH時，對應輸出最小信號電壓為0V； 在100℅RH時，對應輸出最大信號電壓為3V。用電腦按左圖參數設置A/D轉換板U1～U8的四要素。
另外，CHTM01B耗電只有5mA，且不是感性負載，可以直接用A/D轉換板上的5V電源供電，基本不會影響A/D轉換板的測量精度。如果接了8路CHTM01B傳感器，總耗已電大于30毫安，就必須用另外單獨電源供電。
（六）短信測量電流
電流傳感器采用北京霍遠科技有限公司http://www.hop-ctpt.com出品的HCT202DCG電流傳感器，只要把被測交流電力線穿過傳感器環芯就能采樣到信號，傳感器的特性如下：
⑴量程范圍：0～50A交流（也可定制0～200A交流）
⑵信號輸出：0～5V直流
⑶測量精度：±0．5℅
也就是說，穿過HCT202DCG電流傳感器的電力線在0A時，對應輸出最小信號電壓為0V； 在50A時對應輸出最大信號電壓為5V。用電腦按左圖參數設置A/D轉換板U8的四要素。
本例中的壓縮機額定工作電流15A，當壓縮機停止時，需向值班人員發出報警短信，因此設定一個下限短信報警值1A；當壓縮機過載或內部短路時，也需向值班人員發出報警短信，因此設定一個上限短信報警值35A。HCT202DCG電流傳感器不需電源供電。
（七）短信測量電壓
A/D轉換板上的U1～U8通用傳感器輸入口的本身量程就是0～5V，對于測0～5V的直流電壓可以直接輸入并設置4要素。
如果要測更低的電壓信號，可以采用一定比例放大倍數的運放進行放大測量。如要測0～50mV的電壓，我們可以用放大100倍的運放進行放大，再輸入U(xiǎn)1～U8，并按下圖設置4要素。如果要測更高的電壓，可以按下圖外接分壓電阻來擴展量程：
當R1=9K ；R2=1K時，量程就變成0～50V， 并按上圖U6來設置4要素。
當R1=99K ；R2=1K時，量程就變成0～500V， 并按上圖U7來設置4要素。
當R1=999K；R2=1K時，量程就變成0～5000V，并按上圖U8來設置4要素。
選配件6：DS18B20溫度傳感器探頭（增配每根12元）
選配件7：短信測量A/D轉換板配套的數碼管顯示條 每條69元 （如果數碼條在3條以下時無需專用5V電源，可以直接由主機供電）
選配件8：數碼管顯示條專用的1A/5V開關電源 每個12元
A/D轉換板數碼顯示條可以現場用LED顯示傳感器的數值，LED顯示屏采用積木拼裝結構，例如用戶只需要現場顯示3路傳感器的數值，可以購買3條LED顯示條拼裝起來使用即可，最多可以把13條LED顯示條拼裝在一起使用，對應顯示13路傳感器的數值。通過顯示條與顯示條之間的積木拼裝連接，使得所有顯示條的電源線和數據線連接在一起，因此多條LED顯示條拼裝起來使用，只要給其中的一條LED顯示條加上1A/5V的穩壓電源和顯示數據線，就能使全部LED顯示條都工作起來。

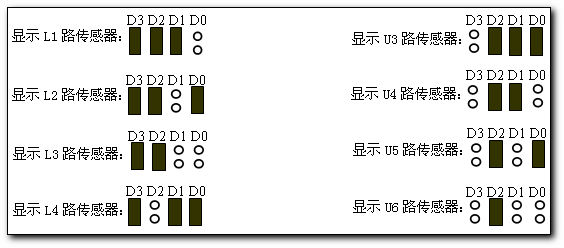

此外，每條LED顯示屏上還有一個蜂鳴器和兩個繼電器，當被跳碼選中顯示的傳感器出現上下限報警時，蜂鳴器會發出鳴叫聲，同時吸合繼電器（上限報警吸合A繼電器；下限報警吸合B繼電器）。每條LED顯示條上都有一個地址短路塊跳碼口D3、D2、D1、D0，通過短路塊的跳碼可以選擇此條LED顯示屏是顯示哪路傳感器的數值。具體跳碼如下：

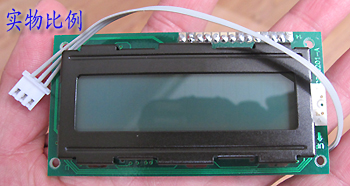

選配件9：短信測量A/D轉換板配套的兩行LCD顯示屏 每個 60元
兩行LCD顯示屏是短信測量A/D轉換板或者是帶AD功能整機的選配件，可以同時顯示兩路溫度數值或者兩路模擬電壓量數值，和數碼管顯示條的功能類似，但是結構更緊湊，功耗更低。具體顯示哪一路的數值可以通過焊錫短路點進行切換選擇，顯示屏配有一根三位的白色接插件連線，可以插入短信測量A/D轉換板或者是帶AD功能整機的相應三位插座中，無需另外供電，非常方便直觀。

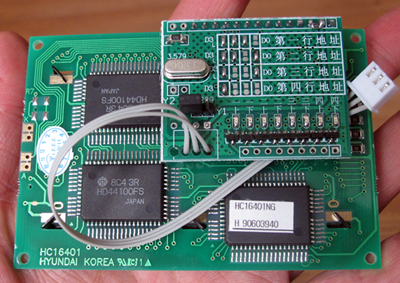

選配件10：短信測量A/D轉換板配套的四行LCD顯示屏 每個 90元
四行LCD顯示屏比兩行LCD顯示屏多出兩行顯示區域，可以同時顯示四路溫度數值或者四路模擬電壓量數值。
JB35系列模塊使用時應該高度重視電源的質量，性能標準是12V直流輸出，外徑5.5毫米內徑2.1毫米插頭的極性內正外負。電源一般分為采用變壓器的傳統電源和開關穩壓電源，采用變壓器的傳統電源體積大、重量重、容易發熱但是抗過載能力強，長期工作相對穩定，選購傳統電源是需要選用內部帶穩壓芯片（LM7812）功能的，重量在350克以上的為佳，并且變壓器長期工作時不發燙。開關穩壓電源具有體積小重量輕，但是抗過載抗浪涌能力差，選購時一定要選購質量?jī)?yōu)良的，一般建議選購12V/2A的，重量較重為佳。
如果使用中發現當有電話打入、模塊收發短信時JB35馬上斷線（LED0熄滅），或者8路繼電器全部打開后，發現8個紅色LED亮度有波動均說明電源容量太小不合適。
JB35系列的模塊功能強大，配件也種類繁多，客戶可以根據需要加以選配，詳細請點擊進入�。�
500 |
||
520 |
||
650 |
含串口攝像頭一個 |
|
550 |
含12V/1A交流電源 |
|
570 |
含12V/1A交流電源 |
|
645 |
含12V/1A交流電源 |
|
735 |
含12V/1A交流電源 |
|
810 |
含12V/1A交流電源 |
|
18 |
||
10 |
||
10 |
||
50 |
||
45 |
||
20 |
適合JB35GD/GK/GM系列模塊 |
|
17 |
適合JB35GD/GK/GM系列模塊 |
|
88 |
||
12 |
||
69 |
||
12 |
||
60 |
||
90 |
||
| 10 |
||
399 |
||
340 |
P10 LED顯示屏 每個 76元 / 5V20A大功率開關電源 79元一個 |
全部產品價格 銀行帳號及郵購需知 訂貨流程 立即訂貨!
手機：15358760528 電話/傳真：0513－83342087 聯系人：謝剛
辦公地址：郵編226200 江蘇省啟東市江海中路511號水晶苑 A1
電子信箱：
QQ:834581271
電子制作實驗室網站 www.xinjiapolvyou.cn 啟東剛成電子有限公司簡介
