JB35G系列多功能GSM模塊

    GSM網絡經過多年的發展完善，現在已經非常成熟，盲區少，信號穩定，自動漫游，并且通訊距離不受周圍環境影響。尤其是GSM短信息，靈活方便，可以跨市、跨省、甚至跨國傳送，而且每發送一條短信息只要1毛錢，套餐更優惠，非常可靠廉價。因此利用手機短信來實現報警、超遠程遙控工業設備、傳輸數據是一個非常不錯的選擇。但是用來制作這類產品的關鍵器件GSM短信模塊都是國外幾家大的生產商壟斷，這些GSM短信模塊都要用AT指令才能控制它。要用AT指令就意味著開發這類產品就必須要用單片機，這對于還不懂單片機編程的中初級電子技術人員來說就是一道不可逾越的屏障。即使是懂單片機編程的高級電子技術人員，要利用這類GSM短信模塊開發出穩定、可靠、功能人性化的安防報警產品，也是非常困難的，且開發周期漫長。

    為了能使中初級電子技術人員也能開發出GSM短信報警產品，我廠在2000年組織了多名電子技術工程師共同研發了JB35G多功能GSM短信模塊。經過多年的生產銷售和改進，到目前已經發展成為JB35G系列的多個型號的產品。JB35G模塊可以說是報警專用短信模塊，模塊內的許多功能都是為制作防盜報警器而特設的，它不需要外圍單片機，只要加上電源和報警探頭就能組成一個無線GSM報警器。即使是初級電子技術人員，也能用它制作出非常專業的汽車GSM防盜報警器、家庭GSM防盜報警器、機房監控報警器等產品。

    適合開發多功能報警監控系統，例如：無線GSM家居防盜報警系統、短信息溫度遙測遙傳系統、GPS車輛遠程定位系統、短信廣告群發器等領域。

    用JB35G開發家庭GSM報警器的優勢：常見的家庭防盜報警器都是通過電話線撥號報警的，然而固定電話配線箱一般都集中放置在居民樓的樓道里，如果小偷入室以前先打開配線箱把電話線破壞了，系統就不可能報警了。如果用JB35G開發的家庭GSM防盜報警器，就完全可以避免被破壞的可能，大大增加了報警器的可靠性和安全性。

    用JB35G開發汽車GSM報警器的優勢：直接把車輛報警短信發到用戶的手機里，可以在全球任何一個角落監控你的汽車，徹底解決你在高層住宅樓上或商場內聽不到車輛報警聲音的矛盾。還能用手機遠程遙控被盜汽車斷油、斷電。利用手機SIM卡的基站定位功能還能大至確定被盜汽車的位置。利用JB35G向外發短信或撥打電話報警，可以做到現場無任何聲音，徹底解決汽車停在住宅小區內報警噪音擾民的問題，真正做到綠色環保。

JB35G系列短信模塊的特點

1。模塊可以直接驅動8路繼電器。8路繼電器可以用短信遙控、短信定時遙控、DTMF遙控、振鈴遙控來控制。
2。具有短信遙控結果回傳功能。模塊在收到遙控短信后，能把控制結果仍以短信的形式回傳。
3。設有來電號碼過濾器，拒絕非法手機遙控模塊繼電器，使你的手機具有遙控“身份證”的作用。
4。模塊的設計思路以人性化為本，以直觀的中文作為短信遙控指令和報警短信內容，且用戶可自定義。
5。模塊內可以預先存入20條報警短信內容和發送手機號，可以在有線或無線傳感器的觸發下對應發送。
6。12個無線報警防區（需在JB35G的擴展管腳上增配315M解碼接收板）。
7。8個有線報警防區，采用上下沿跳變觸發報警，適合接任何形式的傳感器。
8。每路有線和無線報警防區觸發后，能同時向6個手機發送報警短信、向6個手機撥打報警電話。
9。報警短信內容和號碼的設置可以用電腦軟件改寫，也可以用手機發短信來改寫。
10。設防/解防控制腳，通過外接高低電平來控制12個無線防區和8個有線防區的設防、解防。
11。可以通過手持遙控器對模塊進行設防、解防、半設防、禁止解防（需增配315M接收板和遙控器）。
12�？梢酝ㄟ^短信和電話控制模塊進行設防、解防。
13。可以通過短信定時遙控功能，實現每天幾點幾分自動設防，幾點幾分自動解防。
14。支持語音通話功能，可以用模塊開發車載電話。
15。報警后可以監聽環境聲音。
16。智能化RS232、TTL串口，既能傳送數據，又能把計算機文本發送給普通手機閱讀。
17。來電顯示號碼可以通過串口輸出。
18。工作電壓可以采用12V直流供電，兼容汽車供電系統。
19。具有免話費的振鈴遙控功能。通過撥打電話時的來電顯示和振鈴聲的觸發下，使繼電器的狀態翻轉。
20。JB35G可以選配短信測量A/D轉換板，就能把現場采集測量到的5路溫度數據和8路電壓量數據以短信的形式發到你的手機上，實現遠程漫游監測。

JB35模塊的典型應用：

1、 手機控制的門禁系統：

    用JB35的第八路控制門禁系統的電控鎖，并且第八路控制輸出設置成打開3秒后自動關閉模式，并且振鈴遙控設置成只有以下6個號碼才能實現振鈴遙控。如果你需要進門，只要用手機撥打JB35模塊內手機卡號，聽到2聲回鈴音后掛斷，門就會自動打開，并且只有你設置的手機號碼才能開門，而且沒有任何費用產生。

2、 三翻廣告牌的災害天氣緊急關閉：

    三翻廣告牌是通過電機實現不斷翻轉顯示多個廣告內容，因?yàn)榘惭b在室外，當出現大風、冰雹等災害天氣時，廣告牌很容易被吹壞或者卡死損壞，這時需要緊急關閉，你可以對第一路控制輸出設置成打開26987秒后自動關閉模式，并且用第一路的繼電器常閉接點控制廣告牌的電源，這時你只要發送“打開第一路”控制短信后，廣告牌就會自動關閉，并且自動延時26987秒后自動恢復正常工作（一般災害性天氣不會持續很長時間）如果你想提前打開廣告牌，可以發送“關閉第一路”控制短信，如果你覺得控制短信不夠直觀，你還可以在專用軟件中將“打開第一路”控制短信修改成“緊急關閉廣告牌”將“關閉第一路”控制短信修改成“打開廣告牌”

3、 工程系統的余款催交：

    一些工程都是安全完成后正常運行一段時間后才把余款結清，如果碰到客戶惡意拖欠貨款往往安裝方非常頭疼，因?yàn)樵O(shè)備已經安裝了如果拆回來損失很大，尤其是外地客戶非常勞民傷財，這時可以在客戶系統中先安裝我們的JB35模塊，用它的一路或者多路控制系統的一些關鍵點，當客戶惡意拖欠貨款時可以通過短信關閉一些功能，迫使客戶付清貨款然后立即短信開通，如果已經順利回收貨款還可以借系統維護的名義把JB35從客戶系統中拆除。

4、 監控系統或者網站服務器的報警及復位：

    監控系統或者網站服務器經過長時間運行后可能會出錯死機，這時候斷電復位是唯一的解決方法，這時可以通過JB35控制系統的電源，并設置成打開3秒后自動關閉模式，可以實現斷電復位，JB35模塊具備1路端口報警功能，第12腳對地短路可以實現報警發短信及撥電話的功能，如果系統本身具有故障狀態輸出功能，可以自動報警，接警后再遠程復位，如果是JB35G模塊的化還具備8路端口報警功能，可以實現多條報警短信，例如：主電源消失、內存錯誤、散熱風扇停機、燃油耗盡、有人入侵等各種信息，是無人機房監控的理想選擇。

5、 家電的遠程控制：

   通過短信控制可以輕松實現遠程打開電飯煲、熱水器、空調等家電。

工作原理

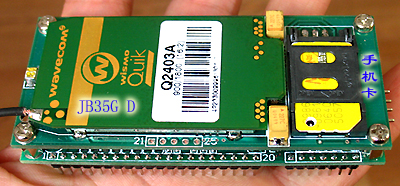

    JB35G系列短信模塊是一個由GSM模塊加上單片機組成的一個控制系統。GSM手機模塊主要是用來建立無線信道，并接收和發出短消息。單片機系統用來控制手機模塊，并且對收到的短消息信息進行解釋并執行。單片機控制板采用雙CPU模式，使系統能同時處理多項任務，采用獨立時鐘的看門狗電路，防止軟件死機。由MT8870負責雙音頻解碼，完成DTMF通話遙控，MAX232完成和計算機的RS232通訊，CD4094完成輸出串行轉并行的八路隔離驅動繼電器。

性能指標

工作溫度：-30°C -- +75°C
濕度范圍：0 - 85％ 非冷凝
接收靈敏度：-102dBm
最大發射功率：3W
動態范圍：62dB
頻率誤差：≤±0.1ppm
用戶接口：
RS232串口：9600BPS，8，1，N。
TTL串口：9600BPS，8，1，N。
1～8路繼電器輸出為三極管開路輸出，可直截驅動繼電器。

JB35GD 模塊 500元一個（只含串口通訊電纜，不含電源和繼電器擴展板，建議選配�。�

用戶在選型時要注意：

     JB35GM彩信模塊模塊內部沒有電池不能維持實時時鐘，因此斷電時間信息會丟失，JB35GD和JB35GK帶有實時時鐘，并且斷電不會丟失時間信息，可以通過短信設定模塊幾點幾分打開繼電器，幾點幾分關閉繼電器，時間精度受短信系統響應速度影響有一定誤差，通常在幾十秒左右，如果誤差太大可以重新短信對時，具體內容參考JB35G說明書，JB35GD模塊上21～25引腳的含義是：21、22已經接有駐極體話筒，23、24接32歐姆左右的喇叭，25是地。

管腳描述：

1腳: 接地 GND
2腳: 正電源 VCC +12V
3腳: 第八路三極管集電極開路輸出，可直接驅動繼電器。
4腳: 第七路三極管集電極開路輸出，可直接驅動繼電器。
5腳: 第六路三極管集電極開路輸出，可直接驅動繼電器。
6腳: 第五路三極管集電極開路輸出，可直接驅動繼電器。
7腳: 第四路三極管集電極開路輸出，可直接驅動繼電器。
8腳: 第三路三極管集電極開路輸出，可直接驅動繼電器。
9腳: 第二路三極管集電極開路輸出，可直接驅動繼電器。
10腳: 第一路三極管集電極開路輸出，可直接驅動繼電器。
11腳: 有線報警傳感器S1輸入，下降沿觸發，受20腳設防、解防控制。
12腳: 有線報警傳感器S2輸入，下降沿觸發，受20腳設防、解防控制，對應報警設置（一）短信。
13腳: 忙閑狀態輸出（低電平0V：表示JB35G處于空閑待機狀態；高電平5V：表示JB35G處于忙的狀態）
14腳: 有線報警傳感器S3輸入，下降沿觸發，受20腳設防、解防控制。
15腳: 有線報警傳感器S4輸入，上升沿觸發，受20腳設防、解防控制。
16腳: 有線報警傳感器S5輸入，上升沿觸發，受20腳設防、解防控制。
17腳: 有線報警傳感器S6輸入，上升沿觸發，受20腳設防、解防控制。
18腳: 有線火災煙霧傳感器S7輸入，下降沿觸發，24小時永遠設防。
19腳: 有線緊急按鈕S8輸入，下降沿觸發，24小時永遠設防。
20腳: 設防/解防控制腳，通過外接高低電平來控制系統的無線報警輸入和有線報警輸入的設防、解防。

JB35G右側擴展管腳描述：
21腳: 連接315M解碼接收板上的PT2272的VT腳。
22腳: 連接315M解碼接收板上的PT2272的13腳。
23腳: 連接315M解碼接收板上的PT2272的12腳。
24腳: 連接315M解碼接收板上的PT2272的11腳。
25腳: 連接315M解碼接收板上的PT2272的10腳。
26腳: 給外部的315M解碼接收板提供+5V的工作電源。
27腳: 接地 GND，連接315M解碼接收板上的接地 GND。

3〉 接通12V穩壓直流電源。（如果驅動8只繼電器，則必須保證穩壓電源的輸出電流≥1000mA，變壓器功率≥10W。）

〈4〉 如果是第一次接通電源，須等待20秒～10分鐘，LED0光才亮，進入待機狀態。如果是第二次以后接通電源，則只須等待20～30秒，LED0發光管亮，進入待機狀態。（在此等待時間內JB35先進行GSM網絡搜尋，再進行SIM卡格式化過程。GSM網絡搜尋大約須要20～30秒時間。SIM卡格式化過程大約須要1S～10分鐘不等。格式化SIM卡的目的是刪除SIM卡內的電話簿和短信箱中的內容，因?yàn)檫@些存儲空間是JB35以后用來存儲運行中一些重要數據的。格式化時間的長短取決于電話簿里的內容多少，如果電話簿內容本身為空，則只須10秒就完成格式化。）登陸網絡成功以后LED0會變成常亮，而且手機模塊上的一個綠色貼片LED也會以0.5HZ的頻率閃光，表示網絡連接成功。

    客戶也可以購買我們的GSM卡，每張60元，無月租費和有效時間限制，用于振鈴遙控和飛信控制時無任何費用產生，非常適合長期待機的設備使用，這張卡的歸屬地是山東省，因此如果產生通話會按照長途話費收取。點擊這里可以查看詳細介紹！

功能1：短信遙控

〈5〉 進入待機狀態后，用另一部手機向JB35上的SIM卡號碼發一條短消息，內容為“打開第一路，打開第二路，打開第三路，打開第四路，打開第五路，打開第六路，打開第七路，打開第八路。”JB35收到短信后，發光管LED1～LED8應全亮，如外接有繼電器，8路繼電器都應吸合。再發一條短消息，內容為“關閉第一路，關閉第三路�！盝B35收到后，LED1和LED3發光管滅，繼電器釋放，這就是短信遙控功能�！暗谝宦反蜷_，第二路打開……”這些是默認的短信遙控指令，具體指令可以參考出廠時默認為“打開第X（中文的一～八）路”或“關閉第X（中文的一～八）路”。

可能出現的問題：

    用JB35G專用設置軟件V5.0設置時出現，軟件序列號紊亂（讀出的不是純數字）或者寫入“短信遙控設置”或者“A/D轉換板設置”時機器重啟（LED0熄滅再嘀的一聲）說明串口數據寫入時失敗，原因是電腦的外殼沒有接地，導致RS232數據收到干擾出錯，解決的方法是電腦外殼接地或者串口設置線的中間的哪根和電源地之間加一個1K的電阻，也能解決問題。

    當然你也可以將短信息遙控指令更換成你需要的某句短語，比如第一路繼電器用于遙控空調運行，你可以設置成“打開空調”或“關閉空調”。這需要運行JB35G專用設置軟件V5.0進行設置，在下面的JB35G專用設置軟件V5.0中再詳細介紹。

功能2：設備狀態短信回傳

    很多時候我們發出短信遙控指令后，希望能夠立即知道設備是否已經執行，這時可以用我們的“設備狀態短信回傳”功能來實現，只要再發出一條“狀態查詢”的短信遙控指令，稍等幾秒鐘，就會收到一條短消息，會詳細告知當前8路設備已經打開還是關閉的實際狀態。或者我們只要再在發出短信息指令時加上一個“？”就能在遙控設備的同時，讓系統自動回復一條狀態短信，例如我們發出：“打開第五路？”的控制短信息，系統就能自動打開第五路，并且自動回復一條“打開第五路”表示第五路確實已經打開了。

功能3：振鈴遙控

〈6〉 用手機或者電話拔打JB35，JB35會發出振鈴聲，電話聽筒內也應聽到回鈴音“嘟——嘟”，當聽到兩聲回鈴音后馬上掛斷，這時第八路的LED8綠色貼片發光二極管管應點亮，第8路繼電器應吸合。再重新拔打JB35，兩聲“嘟——嘟”后又掛斷，LED8滅，繼電器又釋放。這就是振鈴遙控，它的主要特點是通話雙方都未進入通話狀態，就能達到遙控的目的，是完全免費的控制方式。

    振鈴遙控有一個來電顯示電話號碼過濾器，出廠時把過濾器功能給暫時禁止掉了，使得在開機試機時，所有電話拔打JB35都能振鈴遙控。但實際應用中，我們要通過下面介紹的JB35G專用設置軟件V5.0，重新設置振鈴遙控過濾器，使只能有1～6個特定的電話號碼才能對JB35進行振鈴遙控，而其它電話打來時，振鈴遙控功能無效�？梢詨埣酉到y(tǒng)的安全性、可靠性。這個功能是利用手機來電顯示功能來實現的。

功能4：DTMF通話遙控監聽

〈7〉 用電話拔打JB35，聽到回鈴音4～5聲以后，JB35能自動接通。接通后，在電話鍵盤上“1*”，第一路繼電器應吸合，按“2*”第二路繼電器吸合，……按“8*”第8路繼電器吸合。按“1#第一路繼電關閉……按“8#”第八路繼電關閉。這就是DTMF遙控，又叫通話遙控。此外，按“0*”就能聽到JB35周圍的聲音實現監聽功能。按“0#”關閉監聽功能。

功能5：輸出方式選擇

    8路輸出默認的輸出方式為雙穩態方式，也就是遙控一次輸出狀態改變一次，其實我們還能借助JB35G專用設置軟件V4.2 將輸出設置成接通第X路開關后，延時幾秒后再斷開，這可以用于一些設備的自動遠程復位，非常實用。

功能6：第12腳按鈕觸發發短消息

    在4繼電器擴展板上有一個按鈕，這個按鈕一旦被按下，JB35就能自動發送一條預先約定的短消息，例如“保險箱門被打開！”這可以用于一些防盜報警的場合，例如通過震動傳感器或者門磁開關來觸發JB35，讓它自動發出報警短消息，在JB35專用軟件中開可以設定報警時只發送短消息或者只撥打電話或者既發送短消息又撥打電話。短消息有一個好處就是即使對方手機在通話中，短消息也能實時接收，不會象電話那樣因?yàn)檎季�而無法接通，延誤警情。

JB35短信遙控器設置軟件的安裝、運行

    通過JB35專用軟件的設置，可以使JB35的功能達到你所希望的要求，并能設置出具有你自己個性的控制指令。JB35設置軟件必須先安裝，再使用。

〈1〉 把網上下載到的JB35G專用設置軟件V5.0文件用WINRVR解壓縮軟件打開后，直接雙擊其中的JB35.EXE文件就能免安裝運行設置軟件。或者把隨JB35附帶的光盤放入CD－ROM驅動器，進入光盤中的“JB35設置軟件”，運行Setup.exe進行安裝。

〈2〉 安裝完成后，進入所安裝的硬盤目錄中，運行“JB35.exe”就進入了設置軟件界面。也可運行“開始”/“程序”/“JB35 JB35G短信遙控器設置軟件 V2.2”，進入界面。

〈3〉 如果JB35還未上電開機，則先按前面的開機步驟開機，進入待機狀態。再把隨JB35附帶的串口電纜線，一頭插入計算機的串口Com1或Com2，把串口電纜線的另一頭插入JB35的RS232串口上。

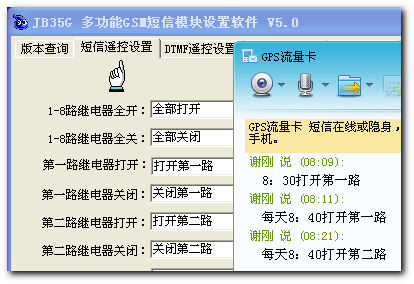

    進入JB35/JB35G設置軟件界面后，我們可以看到軟件的上方有9頁選項卡，樣子有點象“書簽”，每個選項卡都有一個書簽名，它們分別是“版本查詢”、“短信遙控設置”、“DTMF遙控設置”、“振鈴遙控設置”、“輸出設置”、“短信數傳設置”、“報警設置（1）”、“報警設置（2）”和“退出”。剛打開軟件，界面默認選中第一頁“版本查詢”。

    我們可以用鼠標點擊其它書簽名，把界面切換到相應的界面中。8個不同的界面分別是用來設置JB35/JB35G的8個不同功能模塊的功能。如果想退出設置軟件，可以點擊“退出”書簽名。

    設置軟件中的8頁功能設置界面中都有在線幫助，幫助文字是以黃底紅字放置在每個界面的空閑處。幫助文字可以指導你如何正確設置本頁的參數，同時介紹本頁的一些功能的使用和用途。為了使用戶一目了然，我們把使用說明書中的內容也加入到每頁的在線幫助中。建議有興趣的客戶可以運行這個軟件仔細讀閱。

JB35G的8路有線報警輸入的內部結構電路見圖（三）

    JB35G的第15腳、16腳、17腳采用電平由低電平跳變成高電平的上升沿作為報警觸發條件，這幾個端口適合連接：有線門磁、有線紅外、斷線傳感器等。因?yàn)檫@些傳感器通常采用常閉輸出，也就是正常情況下都短路閉合，當門被打開、有人入侵、檢測線被拉斷時變成開路，采用常閉輸出的優點是可以多個有線傳感器串連，節省導線布線方便。

    例如斷線報警器的連接見圖（四），平時報警輸入腳被導線連到低電平0不報警，當導線被小偷碰斷時，報警輸入腳被內部100K上拉電阻拉到高電平1的瞬間形成一個0—1的上升沿跳變，JB35G就發出一次報警短信。報警后輸入腳仍然為高電平1，系統不報警。只有報警輸入腳又被連到低電平0后再斷開才再次報警。有線門磁內部是一個干簧管，它的通斷受外部磁鐵的影響，連接方法和斷線報警完全一樣都是上升沿跳變報警。

    JB35G的第11腳、12腳、14腳、18腳、19腳采用電平由高電平跳變成低電平的下降沿作為報警觸發條件，這幾個端口適合接振動傳感器、微波傳感器、煙霧傳感器、煤氣傳感器、緊急按鈕等，連接見圖（五）。

    采樣上升沿跳變或下降沿跳變觸發報警的好處是，平時無論處于低電平或高電平時都不報警，可以防止同一報警短信盲目連發，此外上升沿跳變還可直接接有線門磁、斷線傳感器，不需額外加電源和控制電路。

JB35G模塊應用答疑解惑：

1、JB35G是否可以做成短信聊天器？

答：JB35G能收發任何內容的中文短信，所以具備這個功能，而且我們還專門開發了PC機用的短信電腦聊天器專用軟件，界面類似QQ，客戶可以下載使用，這樣收發短信非常方便快捷。

3、選購JB35G的優勢是什么？

答：JB35G模塊是國內目前功能最為強大、價格最為低廉的GSM模塊，以最常用的西門子TC35I模塊相比，不但價格高，而且必須熟練掌握AT指令，而且要實現我們JB35的很多功能必須非常精通單片機技術和產品抗干擾防死機技術，不是一般的小廠所具備的技術能力。

4、JB35G模塊正常使用時是否有費用產生？如何做到成本最低化？

答：JB35G模塊正常工作時必須要插入SIM手機卡，你可以選購免月租費的手機卡，模塊在收到控制短信時是沒有費用產生的，如果要回傳短信或者發送短信時是同樣有短信費用產生，模塊如果用振鈴遙控功能遙控繼電器時沒有費用產生的，如果用DTMF遙控或者監聽環境聲音的話就會有通話費用產生，模塊在正常待機時沒有費用產生。

5、什么是JB35模塊的免電腦短信設置功能？

答：用電腦對JB35模塊進行全面功能設置是非常方便快捷的，但是很可能模塊的安裝現場沒有電腦，我們獨創了手機短信設置功能，可以讓客戶只要發送控制短信就能對模塊的功能進行精確設置，非常便利。

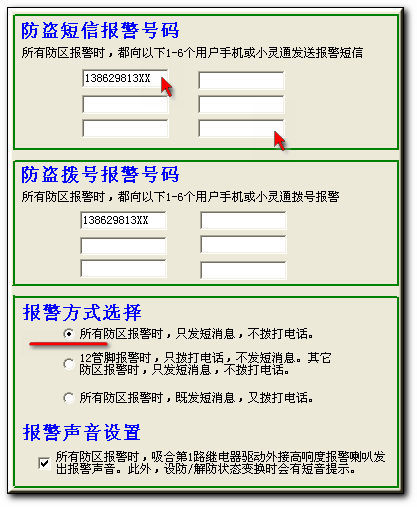

    在設置軟件中的“報警設置（1）”，可以給JB35/JB35G設定4個漢字的安全密語，用戶只要記住這個安全密語，就能隨時通過自己的手機以發短信的方式，更改JB35/JB35的報警設置。出廠時默認的密語是：短信改寫，用戶可以可以更改成其他任何內容的四個漢字密語。

6、為什么在用電腦軟件進行設置時可能出現通訊錯誤？

答：可能時客戶的USB轉RS232線質量不佳，因?yàn)闀r(shí)基不夠精確產生通訊錯誤，客戶也可以選購我們的專門定加工的USB轉RS232串口專用線。

詳細情況客戶可以查看我們JB35G使用說明書（3.5M）

注意事項：

    JB35主機對靜電比較敏感，不要帶電焊接，否則容易損壞內部主控CPU，建議采用插接的方式，焊接前先將JB35模塊拔下來，焊接完成后再連接。

JB35GK空調短信遙控專用模塊 每套520元

     JB35GK空調短信遙控專用模塊是具備JB35GD模塊的所有功能，外形尺寸和管腳位置也完全兼容JB35GD的增強型模塊，而且GK模塊內部支持英文短信遙控指令，適合國外客戶使用。

JB35GK模塊主要增加了以下功能：

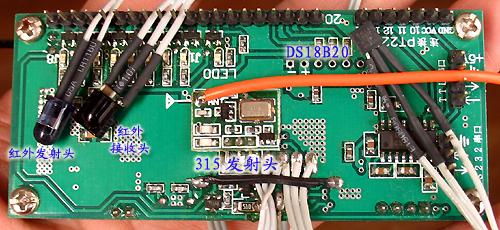

    購買JB35GK的客戶我們會提供紅外發射管、紅外接收頭、DS18B20、51歐姆電阻和47UF電解，客戶可以根據上圖自行連線。

    ⑴增加了一個紅外線發射頭，用來控制空調、電視、音響等電器的開關。當JB35GK收到控制空調的相關短信指令時，把該指令又通過紅外線發射頭轉發給空調，達到控制空調的目的。這種控制方式的優點是：對空調的原有電路不要做任何連線和改裝。DS18B20溫度傳感器是用來短信查詢室內溫度值。

    ⑵增加了一個紅外線接收頭，用來“學習”空調、電視、音響等電器的手持遙控器。通過“學習”的方式，JB35GK模塊能記住各種不同類型的手持遙控器發出的紅外編碼，在收到短信遙控指令時又能克隆出相同的紅外編碼發出，就能控制所用不同廠家生產的空調、電視、音響等電器。

    JB35GK短信遙控模塊可以學習并控制任何帶有紅外遙控功能的電器，我們的工作原理就是先將電器原配的紅外遙控器發射的紅外波形接收并記憶下來，然后收到遠程觸發指令后驅動紅外發射管發出相應的波形，這樣電器就會被紅外遙控開啟，執行相應的命令，通常象電視機、影碟機一類的紅外波形比較簡單，而空調最為復雜，一條指令中包含很多信息，如溫度設定值、工作模式、風機速度等等。

    我們的JB35GK空調短信遙控專用模塊可以學習48次手持遙控器按鍵發出的紅外線編碼，每次學習的紅外線編碼都可以定義一條短信控制短語，用戶只要用手機向JB35GK發送這條短語，就能把對應學習記憶好的手持遙控器按鍵編碼發給空調。

空調工作模式學習操作步驟：

     第1步：在空調遙控器上設置好你想要的模式狀態，如：模式制冷、風速高風、溫度25℃。設好空調遙控器后，按一下開/關鍵，關閉空調遙控器。

     第2步：用手機編輯短信“學習：制冷”發給JB35GK模塊，當JB35GK模塊收到這條短信后，模塊上的紅色LED0發光管指示燈會閃動，表示JB35GK模塊已進入學習狀態，這時你只要把空調遙控器對準JB35GK模塊的紅外線接收頭，按一下空調遙控器的開/關鍵，此時在第1步中被設置好的控制狀態的遙控編碼會發出，JB35GK模塊收到遙控編碼后紅色LED0發光管指示燈會停止閃動，表示學習成功。JB35GK模塊超過15秒收不到紅外線編碼，自動退出學習狀態。

     第3步測試學習結果：把JB35GK模塊的紅外線發射頭對準空調內機，用手機編輯短信“制冷”發給JB35GK模塊，當JB35GK模塊收到“制冷”這條短信后，就會啟動空調進入“模式制冷、風速高風、溫度25℃”的工作模式 。（測試時用帶有顯示屏的空調就能直觀地看到模式狀態。）

    以此類推，我們可以把“學習：制熱”、“學習：除濕”也學進JB35GK模塊。但有一點要注意，我們讓JB35GK模塊學習任何一種空調工作模式時，都要把設置好的空調遙控器從關閉到打開這種方式發給JB35GK模塊學習，這樣在發送“制冷”、“制熱”、“除濕”等指令時，紅外編碼中已經包含有打開空調的指令在內。因此就沒必要單獨學習一條打開空調指令了。

    我們還可以把每一種工作模式分得更細讓JB35GK模塊學習，如“學習：制冷16度”、“學習：制冷26度”“學習：關機”；在用手機發送以上已經學習好的空調短信遙控指令時，末尾還可以額外加一個“？”發送，JB35GK模塊在控制空調成功后，還會向你的手機發回一條確認短信，同時把室內溫度值報告給你。你也可以單獨發送“空調查詢”來查詢空調工作狀態，監測室內溫度。

    發送“刪除：制熱”就能刪除已學好的某條遙控指令，使學習空間釋放出來。發送“全部刪除”就能一次性把所有指令都刪除。

    如果發送“空調查詢”就能立即返回空調的狀態和現場的溫度，如：“空調狀態未知�，F(xiàn)在室內溫度：25.000度�！�

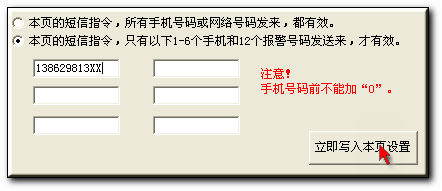

JB35GK模塊通過密碼可以授權12個手機號碼允許控制空調（出廠時默認為所有手機都能控制空調），密碼出廠時默認為“短信改寫”這四個字，

如發送以下短信就能授權：

短信改寫1137XXXXXXXX
短信改寫2136XXXXXXXX
。。。。。。。。。。。。。。。。。。。。。。。。。
。。。。。。。。。。。。。。。。。。。。。。。。。
。。。。。。。。。。。。。。。。。。。。。。。。。
短信改寫9136XXXXXXXX
短信改寫a136XXXXXXXX
短信改寫b136XXXXXXXX
短信改寫c136XXXXXXXX

密碼修改發送以下短信，（XXXX為四個字的新密碼）

短信改寫改XXXX

英文手機控制空調指令：

    為了適應國際市場的需求，JB35GK模塊內部已經增加了英文的控制空調的指令和密碼授權指令。其它短信報警和短信遙控電器的英文指令也在加緊開發中。

學習遙控器 Study XXXXXX
刪除指令 Delete XXXXXX
刪除全部指令 Delete whole
空調查詢 Mode？
授權密碼更改 XXXXrYYYY

判斷紅外線發射管是否工作的簡單方法：

    紅外發射管發出的光線人眼看不見，有時很難判斷它是否工作正常，我們介紹一個簡單方法：現在手機都有攝像頭功能，我們只要開啟照相或者錄像功能，然后讓紅外發射管工作，就能從手機屏幕上看到紅外發射管發出一亮一亮的光線，從而直觀判斷發射管是否正常，這個方法也適合于任何紅外遙控器的檢修，它的原理就是攝像頭感光范圍包含可見光以外的紅外線光譜。

實驗短信控制電視機：

    打開電視機并選一個遙控器上能明顯看到變化的按鍵，例如頻道增加鍵，測試一下確保遙控器和電視機的紅外遙控功能正常，然后用一個經過授權的手機（已經通過設置軟件寫入報警號碼的）編輯“學習：制冷”內容的短信發送給 JB35GK，收到短信后 JB35GK的黃色LED0會不斷閃爍，這時立即將電視機遙控器的紅外發射管對準紅外接收頭越近越好，持續按下頻道增加鍵1秒，這時LED0變成常亮，表示學習成功，將 JB35GK的紅外發射頭垂直對準電視機的紅外接收窗口1米左右（一般在電視機的正前方）擇用授權的手機編輯“制冷”內容的短信發送給 JB35GK，收到短信后 JB35GK的黃色LED0會熄滅0.5秒然后常亮，這時立即發射紅外信號，電視機的頻道也相應增加，表示短信紅外遙控成功（用手機在發射管的正前方能看到紅外光亮一下很短暫，紅外管的發射角度一般只有15度）。

    控制空調也類似，但是必須注意空調的狀態應該和紅外遙控保持一致，也就是說如果空調處于關機狀態，紅外遙控器也要處于關機狀態，這時按下遙控器的電源開關鍵，空調就會啟動。不然空調已經在開機， JB35GK再發送一個開機的紅外命令，空調上是看不到任何變化的。

    ⑶JB35GK模塊還可以增加了一個315M無線發射頭。當JB35GK收到短信遙控8路繼電器的指令后，一方面通過傳統方式直接驅動與模塊相連的繼電器，另一方面又通過315M無線發射頭發出一個無線編碼信號，能夠在50米內控制86型220V無線遙控插座，再由86型220V無線遙控插座驅動家用電器的開關。一套JB35GK能增配8個86型220V無線遙控插座。這樣就能避免布線的麻煩，真正做到無線控制。



   JB35GK模塊內部有一個實時時鐘，可以實現短信定時遙控8路繼電器的功能。如果第一路繼電器的控制指令是“打開第一路”我們只要在前面加上時間參數“8：30打開第一路”，然后用手機或者飛信軟件免費發送短信，這樣只有到了8點30分時才自動吸合第一路繼電器，這個功能可以方便用于定時控制電器，如電飯煲。如果希望取消可以發送“刪除8：30打開第一路”。

學習型無線遙控插座 每個50元

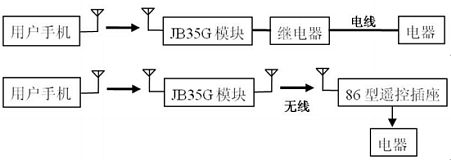

    這是唯一一種可以和JB35模塊配套的無線遙控插座，當JB35模塊安裝了315發射頭后，只要8路繼電器的任意一路切換動作，都會發射出相應的315MHZ控制信號，插座經過識別后就能進行相應的控制。

    學習型無線遙控插座采用高速單片機軟件解碼技術，遙控距離已突破固定碼2272集成塊的紀錄。采用自動同步技術，能學習1.5～4.7M不同振蕩電阻的2262遙控器（1527的經過測試也能行，就是距離太近），使你隨身攜帶的遙控器也能遙控家電。當用戶發短信遙控JB35G短信模塊的8路繼電器時，在遠處的學習型無線遙控插座會同步執行，避免了布線的麻煩。



輸入電壓：AC 220V ±10℅ 50/60HZ
輸出功率：≤1000W （請勿超負載使用！否則內部的繼電器觸點容易損壞）
遙控距離：100米（無障礙物）
工作頻率：315MHZ
接線方法：L接火線（L內部接繼電器）；N接零線；接地連大地

使用方法：

    首先切斷220V交流電源，然后將火線插入插座的L接線柱并擰緊螺絲，將零線接N接線柱，地線接地，最后接通220V交流電源，這時86型面板上的紅色LED就會點亮1秒然后熄滅，表示開機自檢正常，這時只要撥動一次面板上的開關就能改變一次插座的電源狀態，例如撥一下，LED點亮插座有電，再撥一下，LED熄滅插座無電。這就是手動控制模式，然后我們進行遙控器學習。

遙控器學習方法：

    連續快速撥動86面板上方的開關幾次（每秒3次，連續5次以上），直到面板上的發光指示燈閃爍為止，這時遙控插座就進入學習狀態了。按下315M2262無線遙控器的某個鍵后，發光指示燈會停止閃動，表示學習對碼成功。經過學習后的遙控器就能遙控插座了，只要按一下這個按鍵，插座就會有電，再按一下，插座無電。一個無線遙控插座能學6個不同的遙控器，超過6個將全部刪除，并只保留最新的一個。

無線遙控插座學習JB35GK短信模塊的方法：

    首先將JB35GK模塊設置到振鈴遙控狀態，也就是只要撥打一次就能改變一次第八路輸出的狀態，然后撥打電話，立即連續快速打開關閉插座面板上的開關若干次，直到面板上的發光指示燈閃動為止，這時遙控插座就進入了學習狀態。再掛斷電話這時JB35GK模塊的第八路狀態就會翻轉一次，并同步發射315M的無線信號，這時無線遙控插座上的發光指示燈會停止閃動，表示學習對碼就成功了。

     需要說明的是無線遙控插座的狀態是和學習哪路的輸出狀態同步的，例如我們學習第2路，那么第2路打開，無線遙控插座也同步打開（學習非第8路時可以用短信遙控的方式改變輸出狀態）

    JB35G模塊有一個短信授權密碼，授權密碼出廠時默認為“短信改寫”這四個字。如果短信授權密碼被改了，學習型無線遙控插座將對JB35G模塊重新學習，這是因?yàn)槎绦攀跈?quán)密碼和無線發射編碼的地址密碼是捆綁在一起的。捆綁在一起的作用是：當幾個JB35G模塊同時在一個地方使用時，通過各自不同的地址密碼來區分開來，避免相互之間竄控。JB35G模塊的無線發射編碼的地址密碼是通過改變短信授權密碼來一同改變的。授權密碼出廠時都默認為“短信改寫”這四個字，如果不把它改掉，相鄰的幾個JB35G模塊控制電器時，會出現竄控現象。授權密碼可以發送“短信改寫改XXXX”來修改，也可以用設置軟件來修改。只要授權密碼改了，JB35G模塊發出的無線編碼信號的地址密碼就唯一了。

    經過我們測試JB35G模塊可以在20米范圍內對無線遙控插座進行可靠控制，太多墻體時距離會縮短很多，可以嘗試更換成功率更大的315M發射頭。

以下是一個真實的應用例子：

    我廠的技術員方工，他有一個12歲的兒子，暑假里只能讓兒子一人留在家里。每次打電話回家兒子都在家，方工覺得兒子很聽話，不會跑出去玩，心里就對兒子很放心。
   可是過了一段時間，妻子發現兒子看電視都喜歡坐得很近看，看東西老是咪著眼，馬上帶他到醫院檢查，發現視力只有0．6和0．8，這下把方工急壞了。
   原來兒子呆在家里就整天連續看電視和玩電腦游戲，無論方工倆怎么開導兒子，都沒辦法。
   最后方工憑著自己電子技術，把家里的電源插座都換成86型220V無線遙控插座，并用一套JB35GK模塊來對它們進行遠程控制。并發送短信設定 “每天9：00打開電視插座，每天10：00關閉電視插座”，允許兒子上午看一個小時的少兒頻道；發送短信設定 “每天15：00打開電腦插座，每天16：00關閉電腦插座”，允許兒子午睡后玩一個小時的電腦。再配合醫院的假性近視的治療，現在視力已基本得到恢復。兒子有時需要看一個特別電視節目還可以打電話請求方工，方工在廠里發一個短信給家里的JB35GK模塊，讓電腦插座或電視插座臨時打開一段時間。

JB35GK模塊全套清單如下：每套520元  選配件：學習型無線遙控插座 每個50元

1．JB35GK模塊一個
2．配套軟件、使用說明光盤一張
3．連電腦串口電纜一根
4．紅外線發射管一個
5．紅外線接收頭一個
6．DS18B20溫度傳感器一個

JB35GM彩信報警專用模塊 每套650元

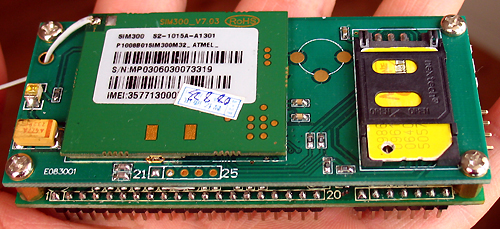

    JB35GM彩信模塊具備JB35GD模塊的所有功能，外形尺寸和管腳位置也完全兼容JB35GD模塊。JB35GM彩信模塊通過串口可以增配一個COMS攝像頭，在發生報警時能把現場圖像通過彩信MMS的方式發到用戶的手機里或Email電子郵箱里，便于確定警情和取證，徹底解決誤報的困擾。JB35GM上裝的SIM卡必須是移動卡，且必須開通彩信功能。

    JB35GM彩信模塊必須使用JB35G最新的設置軟件，點擊這里可以下載！ 彩信模塊使用短信遙控功能前，必須將SIM卡內的已經接收的短信全部清空，否則會出現無法實現短信遙控功能哦。

性能指標:

工作溫度：-35～+75℃
濕度范圍：0～85％ 非冷凝
接收靈敏度：-102dBm
最大發射功率：3W
頻率：支持GSM900/GSM1800/GSM1900三頻
GSM模塊：SIM300
工作電壓范圍：7～40V
功耗：待機23mA，通話中300mA
尺寸：87×38×16毫米

JB68彩信模塊有三種方法得到現場圖像：

① JB35GM彩信模塊在設防狀態下，任何報警傳感器被觸發，都能把現場圖像發到“報警設置1”里的防盜短信報警號碼的第一個和最后一個手機號碼（見下圖）；

    我們的彩信還能發送到電子郵箱內用電腦進行接收保存，客戶只要用手機向設備卡號發送：短信改寫郵83082087@xie-gang.com （“短信改寫”就是安全密語，郵箱的每一個字符都請仔細核對，不能有任何錯誤，否則無法收到郵件）如果設置成功就會立即收到“短信改寫郵83082087@xie-gang.com”成功！的短信確認。如果用戶不想用Email電子郵箱接收?qǐng)D像，就可以發送：短信改寫郵 就能清空已設的Email電子郵箱，電子郵箱受網關的影響有時可能會丟失彩信，但是手機一般很少會丟失彩信。

② 振鈴抓拍現場圖像

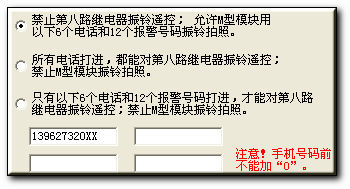

    如果客戶希望通過振鈴遙控的方式來隨時獲取現場彩信的話，只要在設置軟件的振鈴遙控設置內按上圖設置一下，然后客戶用能收彩信的手機撥打設備卡號，聽到2聲回鈴音后掛斷，就能立即把彩信發送到客戶手機和電子郵箱內。

    例如：當你在辦公室，突然想念起家里的寶寶時，你可以撥打電話抓拍一張寶寶的圖像。采用振鈴就掛斷的方法抓拍現場圖像，是完全免費的觸發方法。彩信回傳一次為0．3元，如果選用包月套餐只要0．1元/條，非常超值。JB68M彩信模塊的可玩性就大大提高了。（固定電話撥打是不能抓拍現場圖像的哦）

③ 發短信抓拍現場圖像

    用手機發送“拍照”兩個字的短信給JB68，也能抓拍到現場圖像。前提是首先在“短信遙控設置”按下圖設置一下

    這是JB68在報警時發到電子郵箱里的現場照片。我們發現不同廠家的手機接收彩信的能力差異很大，有些手機接收得很慢，甚至無法接收到，而NOKIA的手機表現非常出色，不但速度很快而且很少有收不到的情況發生。當客戶發現收不到彩信時最好嘗試一下用NOKIA手機接收。

    JB68內置一個高靈敏度監聽話筒，可以監聽現場的細微聲音。監聽的效果比較理想，使JB68成了千里眼、順風耳。

有3種方法監聽現場聲音：

①用電話撥打JB68，5聲振鈴后自動接通，進入監聽狀態。
②收到報警電話時，用戶按接通，進入監聽狀態。
③發送短信“用01081234567監聽”給JB68，JB68M馬上會向01081234567撥號，接通后就進入監聽狀態。

彩信模塊使用前請清楚SIM卡中存儲的短信。否則可能出現短信遙控失靈的故障。

JB35GM彩信報警專用模塊全套清單如下：每套650元

1．JB35GM模塊一個
2．串口攝像頭一個
3．配套軟件、使用說明光盤一張
4．連電腦用的串口電纜一根

JB35系列的模塊功能強大，配件也種類繁多，客戶可以根據需要加以選配，詳細請點擊進入��！
