種類繁多的振動位移傳感器
高靈敏振動位移傳感器,是一種集振動和位移測于一身的全方信固態控制器件,是目前作為報警和狀態檢測的最佳選擇,傳感部分采用目前最先進固態加速度檢測器件,既對振動有很高的檢測靈敏度,又對周圍環境的聲音信號抑制,具有很強的搞干擾能力,可廣泛應用于機動車,保險柜,庫房門窗等場合的防盜裝置中,器件的內部均含有專用的控制芯片,應用非常方便,可直接帶動小功率負載,用一只三極管進行電流放大后,即可驅動繼電器或報警。
產品1：振動傳感器A 12元一個
由于傳感器工作在固態檢測方式,故不存在機械疲勞,靈敏度降低,誤觸發和受環境濕度溫度影響等不良現象,具有很好的一致性。
高靈敏震動位移傳感器的外形為12*22*32mm，引腳分布見上中圖，腳距：2.54mm,引腳功能見表下,內部示意圖見上右圖。在器件檢測到振動信號時,能夠輸出直流電壓信號,經外部元件電流放大后,即可驅動報警一段時間后自動復位功能.
1、地
2、靈敏度調節
3、信號輸出
4、輸出延時設定
5、電源
高靈敏震動位移傳感器的技術指標及參數見下表：
| 工作電壓 |
3V-12V |
| 靜態電流 |
3V時500微安 |
| 靈敏度 |
0.1g |
| 檢測方向 |
全向 |
| 位移檢測依據 |
加速度 |
| 工作溫度 |
-30℃～65℃ |
| 體積 |
12×22×32mm |
高靈敏震動位移傳感器的開發應用：
由于器件內部集成度很高,外圍電路相當簡單,圖中的C是延時控制電容,取值越大,延時就越長,反之則反,一般取值為0. 1UF～10UF高靈敏震動位移傳感器制作的人體運動檢測器,見圖6,當人體在不斷運動時,ND-1輸出為高電平,并通過內部電路延時,當人體停止運動時,ND-1的輸出轉為低電平,C8550導通,報警電路B開始工作,發出警報聲,此電路可開發成老人救護報警器,軍人戰地救護器,如將報警電路換成無線發射機,可用于被盜物體跟蹤器或跟蹤觀察動物的儀器及其它電子報警和檢測裝置。之間. R是外接靈敏度設定電阻,取值在51K～100K之間,阻值越大,靈敏度就越高.此電阻可以不接,這時傳感器靈敏度最高.當晃動或振動(敲擊)傳感器時LED點亮(3腳輸出由低電平轉為高電平),延時過后自動熄滅。
由于音樂IC耗電很小,故可用模塊直接驅動,見下圖。也可通過三極管電流放大后驅動繼電器或大功率負載。
用
用高靈敏震動位移傳感器輸出脈沖信號的應用,見圖7,這是一則可設置在門上的音樂門鈴(或報警)電路,當客人敲門時,傳感器可輸出一串脈沖觸發音樂ICKD9300工作,起到門鈴的作用,如果有人在撬鎖或擅自開門闖入時,電路也會動作,起到防盜作用,整個電路的耗電為UA級,用示波器可看P2腳輸出波形。
產品2：振動傳感器B
10元一個
引腳定義：
1。藍線：信號輸出，檢測到振動時輸出1秒左右的下拉信號，可以和單片機直接接口。
2。黑線：地（負極）
3。紅線：正電源5～12伏直流
4。工作電流：靜態0.56毫安，動作輸出時4.38毫安，非常省電

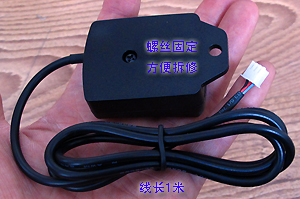

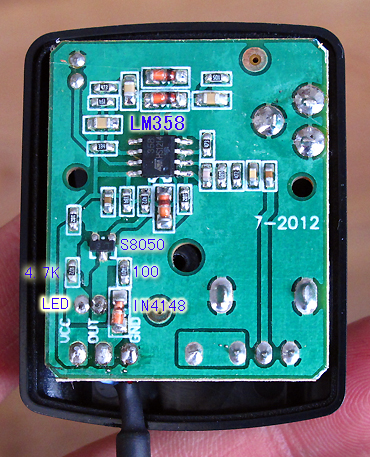

目前絕大多數車輛報警器都選用這類振動傳感器。體積為40*50*20毫米，振動檢測靈敏度可以通過旋鈕調節，順時針靈敏度增加，逆時針靈敏度降低。當檢測到振動大于一定幅度時，紅色的指示燈點亮，并輸出報警信號。

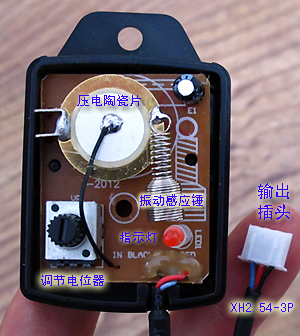

這種傳感器采用壓電陶瓷片作為振動檢測器件，因?yàn)閴弘娖闹C振頻率較高，所以在壓電片上焊接了一段重力彈簧，既可以降低諧振頻率，又能將振動效果增強，因此具有結構簡單、成本低廉、靈敏度高并且連續可調等諸多優點。

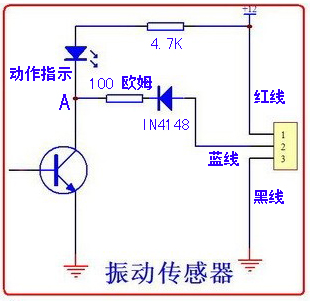

這種傳感器采用三極管集電極開路輸出的驅動模式，可以和單片機系統直接接口，首先單片機將端口置1，并通過上拉電阻拉至電源正電壓，當傳感器檢測到振動信號時Q1導通，A點由電源電壓下拉到0.1V左右，藍線也被下拉，（加入1K左右的上拉電阻后電平變化比較明顯）這時單片機就能檢測到端口電平變低得到報警信號了，這種結構的優點在于傳感器對后續電路（單片機）的工作電壓無要求，而且電路上相互隔離互不影響，可以多個傳感器輸出并聯。
通過簡單的接口電路可以和無線發射模塊、有線警號等配套使用，用途十分廣泛。還有一種接口方法，如果將100歐姆的保護電阻短路，藍線和紅線間接一個12V的繼電器，這樣傳感器動作時繼電器就會同步吸合，繼電器的常開常閉觸點可以靈活控制其他電路。

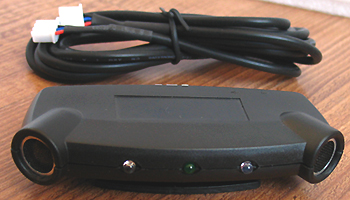

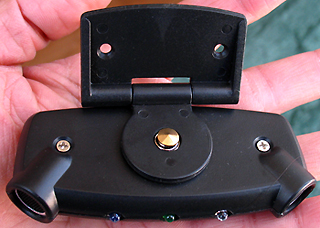

產品6：一體化超聲波移動報警探測器 每套40元
超聲波移動探測器是一種新型的檢測器件，它工作時向周圍空間發射超聲波信號，當周圍空間出現移動的物體時，會引起超聲波聲場的擾動，從而觸發探測器報警，輸出下拉信號。
應用說明：
本產品主要的應用領域是汽車內部的報警檢測，它可以實現車門被打開瞬間或者是小偷從打開的車窗中拿走物品時立即報警，一般汽車防盜報警器都配備振動傳感器，振動傳感器通常也是采用三極管集電極開路輸出方式，所以我們的超聲波移動探測器可以直接代替原車的振動傳感器，甚至可以直接和原車的振動傳感器并聯，就能實現振動和超聲波移動雙檢測（請有一定技術把握時操作）
本產品也可用于樓房、小區通道、商鋪等無人值守的地方進行探測，和常用的紅外檢測技術相比，紅外對環境要求很高，不能使用在室外或者空氣流通大的場合，而超聲波對環境的要求低很多適應性更強。本產品固定也很方便，配有的萬向座可以方便地調節到任何角度。
性能參數：

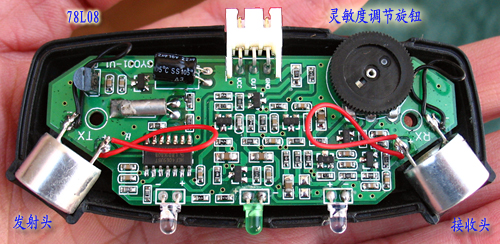

A、工作電壓：DC10～15V（內部有78L08穩壓后供電）
B、輸出方式：NPN三極管集電極開路輸出，藍線輸出下拉信號
C、探測距離：0～5米（無法精確控制距離，只能改變檢測靈敏度，可以通過背后的旋鈕調節）
D、工作頻率：40KHz
E、工作電流：15mA
F、產品體積：90*40*25毫米
G、輸出引線：紅線：電源正極；黑線：電源地；藍線：輸出線。
當模塊接入12V的直流工作電壓后，紅藍兩只LED燈交替閃爍，說明超聲波發送接收正常，當檢測到周圍有活動物體時，中間的綠色LED點亮0.5秒，并輸出報警信號。
這種傳感器采用三極管集電極開路輸出的驅動模式，沒有活動物體時藍線輸出接近電源電壓的高電平，當傳感器檢測到信號時NPN三極管導通，三極管的集電極電壓下拉到0.1V左右，通過一個470歐姆的保護電阻輸出到藍色的輸出線上，這種結構可以和單片機系統直接接口，只要首先單片機將端口置1，當單片機檢測到端口電平變低得時就能輸出報警信號了。
產品7：振動傳感元件F 1元一個 量大價格優惠
微型振動傳感元件F是一種采用新型高靈敏度振動傳感器，具有全向檢測、靈敏度可調、高抗干擾能力、產品一致性和互換性好、體積小、可靠性高、價格低、全密封式封裝可防水防塵等特點。

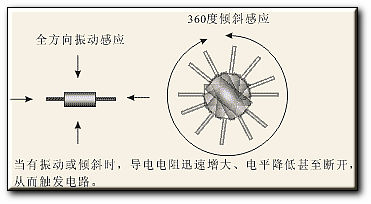

微型振動傳感元件的內部結構，有一根金屬棒架在兩個電極中間，當無振動或傾斜時，傳感器的導通電阻穩定，當檢測到振動時電極間導電電阻迅速增大并和振動信號幅度成正比，從而觸發電路。輸出開關信號可直接與TTL電路和或者單片機電路接口，具有電路結構簡單、輸出阻抗高、靜態工作電流小的優點。
典型應用：

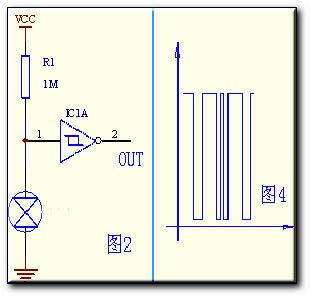

1、傳感器上接電路如圖2所示。輸出波形如圖4所示，靜態輸出狀態不定。R1是電路的偏置電阻，阻值取值范圍為200K-2M歐姆，OUT是經過阻抗變換的輸出端，如果負載電路輸入阻抗很高，也可直接從傳感器與偏置電阻的連接點輸出。
性能參數：
1、最大工作電壓：48V
2、最大工作電流：40毫安
3、工作溫度：不超過100度
4、體積：直徑5毫米長10毫米
適用范圍：已經被大批量用于電動車報警器和防盜報警器及保險柜等產品中，可替代昂貴的振動傳感器。

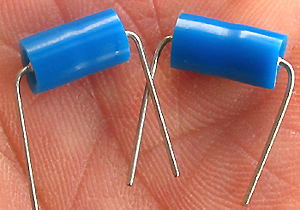

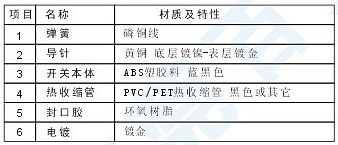

振動傳感元件GA/GB/GC是一種彈簧型無方向性振動感應器件，它可以任意角度觸發。本產品在靜止時任何角度都為開路OFF狀態，當受到外力碰撞或者大力晃動時，彈簧變形和中心電極接觸導通使兩個引腳瞬間導通為ON狀態，當外力消失時，電路恢復為開路OFF狀態。正常使用壽命大于20萬次，本產品適合小電流振動檢測電路，已經被廣泛用于：玩具、鞋燈、防盜報警器、電子秤、霹靂旱冰鞋、閃光舞鞋、烽火輪、閃光球等產品銷量很大，一些大的客戶訂量每月有300K以上。

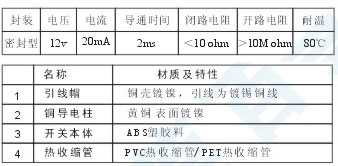

性能參數：
1、最大承受工作電壓：小于12V
2、最大工作電流：20毫安
3、導通時間：2毫秒（萬用表無法測量）
4、開路電阻：大于10兆歐
5、工作溫度：不超過80度
6、焊接溫度：260℃
7、焊接時間：不超過1～2秒
8、導通電阻：小于20歐姆
| 規格型號 |
A |
B |
C |
D |
E |
F |
靈敏度 |
外殼封裝 |
| 振動傳感元件GA |
4.5 |
14 |
11 |
12 |
0.6 |
0.15 |
高靈敏 |
不密封 |
振動傳感元件GB |
4.8 |
11 |
11 |
12 |
0.6 |
0.15 |
標準 |
密封 |
振動傳感元件GC |
4.8 |
11 |
11 |
12 |
0.6 |
0.15 |
低靈敏 |
密封 |
產品8：振動傳感元件GA 高靈敏非密封型（頂端開放） 0.7元一個 量大價格優惠
產品9：振動傳感元件GB
標準全密封型（頂端封閉，表皮有字）0.7元一個
量大價格優惠
產品10：振動傳感元件GC
低靈敏全密封型（頂端封閉，表皮無字）0.7元一個
量大價格優惠
產品11：雙滾珠型單方向傾斜振動感應元件H 1元一個 量大價格優惠
本產品為全密封式封裝可防水防塵,封裝材料為環保型熱收縮材料，可以用于傾斜檢測觸發電路等應用場合，例如：玩具、防盜報警器等，可替代傳統的水銀開關并且無水銀開關的環保問題。
主要性能參數：
1、最大工作電壓：12V
2、最大工作電流：0毫安
3、檢測角度：小于10度
4、工作溫度：小于100℃
5、開路OFF電阻：大于10兆歐
6、導通ON電阻：小于3歐姆
7、焊接溫度：320℃，2～2.5秒
8、體積：直徑5毫米長15毫米

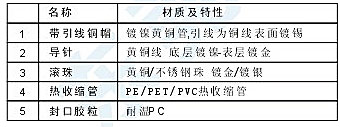

本產品采用雙滾珠結構，鍍銀滾珠和鍍銀導電套筒均鍍銀確保良好的導電性能，其中一側白色的引腳鍍銀，和導電套筒金屬連接，另一側引腳鍍金和導電套筒絕緣，當產品當向鍍銀引腳端傾斜角度大于10度時為開路OFF狀態，當產品向鍍金引腳端傾斜角大于10度時，兩個滾珠立即滾向鍍金引腳的金屬觸點，立即變成閉路ON狀態。
