無線/有線人體熱釋電紅外探測器
在電子防盜、人體探測器領域中，被動式熱釋電紅外探測器的應用非常廣泛，因其價格低廉、技術性能穩定而受到廣大用戶和專業人士的歡迎。
被動式熱釋電紅外探頭的工作原理及特性：
在自然界，任何高于絕對溫度（-273度）時物體都將產生紅外光譜，不同溫度的物體，其釋放的紅外能量的波長是不一樣的，因此紅外波長與溫度的高低是相關的。
在被動紅外探測器中有兩個關鍵性的元件，一個是熱釋電紅外傳感器(PIR)，它能將波長為8一12um之間的紅外信號變化轉變?yōu)殡娦盘�，并能對自然界中的白光信號具有抑制作用，因此在被動紅外探測器的警戒區內，當無人體移動時，熱釋電紅外感應器感應到的只是背景溫度，當人體進人警戒區，通過菲涅爾透鏡，熱釋電紅外感應器感應到的是人體溫度與背景溫度的差異信號，因此，紅外探測器的紅外探測的基本概念就是感應移動物體與背景物體的溫度的差異。
另外一個器件就是菲涅爾透鏡，菲涅爾透鏡有兩種形式，即折射式和反射式。菲涅爾透鏡作用有兩個:一是聚焦作用，即將熱釋的紅外信號折射（反射）在PIR上，第二個作用是將警戒區內分為若干個明區和暗區，使進入警戒區的移動物體能以溫度變化的形式在PIR上產生變化熱釋紅外信號，這樣PIR就能產生變化的電信號。
人體都有恒定的體溫，一般在37度，所以會發出特定波長10微米左右的紅外線，被動式紅外探頭就是靠探測人體發射的10微米左右的紅外線而進行工作的。人體發射的10微米左右的紅外線通過菲泥爾濾光片增強后聚集到紅外感應源上。紅外感應源通常采用熱釋電元件，這種元件在接收到人體紅外輻射溫度發生變化時就會失去電荷平衡，向外釋放電荷，后續電路經檢測處理后就能產生報警信號。
1)這種探頭是以探測人體輻射為目標的。所以熱釋電元件對波長為10微米左右的紅外輻射必須非常敏感。
2)為了僅僅對人體的紅外輻射敏感，在它的輻射照面通常覆蓋有特殊的菲泥爾濾光片，使環境的干擾受到明顯的控制作用。
3)被動紅外探頭，其傳感器包含兩個互相串聯或并聯的熱釋電元。而且制成的兩個電極化方向正好相反，環境背景輻射對兩個熱釋元件幾乎具有相同的作用，使其產生釋電效應相互抵消，于是探測器無信號輸出。
4)人一旦侵入探測區域內，人體紅外輻射通過部分鏡面聚焦，并被熱釋電元接收，但是兩片熱釋電元接收到的熱量不同，熱釋電也不同，不能抵消，經信號處理而報警。
5)菲泥爾濾光片根據性能要求不同，具有不同的焦距（感應距離），從而產生不同的監控視場，視場越多，控制越嚴密。
被動式熱釋電紅外探頭的優缺點：
優點是本身不發任何類型的輻射，器件功耗很小，隱蔽性好。價格低廉。缺點是：
◆容易受各種熱源、光源干擾
◆被動紅外穿透力差，人體的紅外輻射容易被遮擋，不易被探頭接收。
◆易受射頻輻射的干擾。
◆環境溫度和人體溫度接近時，探測和靈敏度明顯下降，有時造成短時失靈。
紅外線熱釋電傳感器的安裝要求：
紅外線熱釋電人體傳感器只能安裝在室內，其誤報率與安裝位置和方式有極大的關系.。正確的安裝應滿足下列條件：
1、紅外線熱釋電傳感器應離地面2～2.2米，向下傾斜15度角。
2、紅外線熱釋電傳感器遠離空調, 冰箱，火爐等空氣溫度變化敏感的地方。
3、紅外線熱釋電傳感器和被探測的人體之間不得間隔家具、大型盆景、玻璃、窗簾等其他物體。
4、正常工作時探測器盡量使用靈敏度低檔，降低誤報。
5、紅外線熱釋電傳感器不能直對門窗及有陽光直射的地方，否則窗外的熱氣流擾動和人員走動會引起誤報，有條件的最好把窗簾拉上。紅外線熱釋電傳感器也不要安裝在有強氣流活動的地方。
5、安裝探測器的天花板或墻要堅固，不能有晃動或震動。
紅外線熱釋電傳感器對人體的敏感程度還和人的運動方向關系很大。紅外線熱釋電傳感器對于徑向移動反應最不敏感, 而對于橫切方向 (即與半徑垂直的方向)移動則最為敏感. 在現場選擇合適的安裝位置是避免紅外探頭誤報、求得最佳檢測靈敏度極為重要的一環。
產品1：經濟型大區域無線人體熱釋電探測器 25元一個
性能指標：
1。發射頻率：315MHZ
2。發射電流：10毫安
3。工作電壓：9V
4。低壓報警：電池電壓低于5V時綠燈亮
5。無線報警距離：100米（空曠地，實用距離在20米左右）
6。探測距離：6～8米（探測器正前方，室溫25度）
7。探測角度：水平120°、垂直60°
8。2262芯片的振蕩電阻：可以跳線選擇1.5/3.3/4.7M
無線人體熱釋電傳感器的跳線設置：

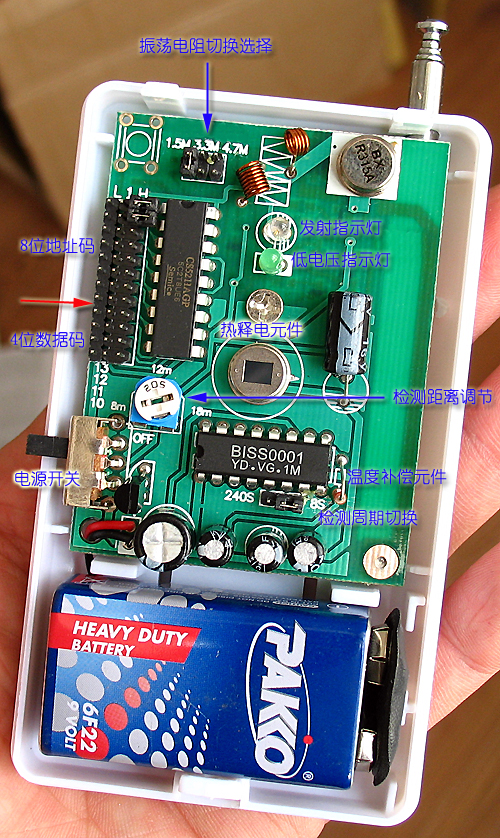

無線人體熱釋電傳感器的發射機地址碼必需和接收機的地址碼完全一致，打開無線人體熱釋電傳感器的外殼就能觀察到：
1～8位地址碼設定：
網友可以看到無線人體熱釋電傳感器內部PT2262芯片（或者是兼容芯片）的左側有一個3位12層的跳線設置區，其中從上往下1～8層是地址碼設定區域（紅色箭頭以上），跳線座中間的引腳分別和PT2262芯片的第1～8腳接通，左側的跳線座PCB上標注為“L”，表示和地相連，右側的跳線座PCB上標注為“H”表示和正電源相連，例如：將最頂上的跳線座用跳線帽戴在1和L上，那么也就是將2262的第1腳的地址碼設置成0，同理如果1和H用跳線帽短路，那么就是將2262的第1腳的地址碼設置成1，如果什么都不動，就是將PT2262的第1腳的地址碼設置成懸空，依此類推可以完成8位地址碼設定，地址碼必須和相應的接收板地址碼一致才能正常工作。
4位數據碼設定：
數據碼的功能是發射器件和接收器件在地址碼一致的前提下，發射器件可以傳輸?shù)囊粋�4位2態的數據。
4位數據碼設定區就在地址碼設定區的下方（紅色箭頭以下），數據碼設定和地址碼設定類似，數據碼只有兩個狀態：低電平0和高電平1（如果懸空被認為是0，和L連線表示1）具體方法是用跳線帽將2272的引腳和L是否短路，從上往下的4排跳線座分別和PT2262芯片的第13、12、11、10管腳連同。
振蕩電阻設定：
振蕩電阻是指PT2262芯片的第15、16腳之間電阻的數值，這個電阻決定了數據脈沖的寬度必須和相應的接收板配套，否則遙控電路無法正常工作。例如我們的8防區報警器主機和家庭電話報警系統都是4.7M系統，而我們的100米～2000米遙控模塊都是1.5/1.2M系統，我們的產品考慮到兼容性，設計一個跳線區，可以選擇1.5M/3.3M/4.7M振蕩電阻便于客戶靈活應用。
感應距離設定：
感應距離反映了模塊檢測人體的探測能力，產品上有一個靈敏度調整電位器，可以選擇8～18米檢測距離，注意這個參考距離是廠家在理想環境下測到的，實際距離一般為2～4米左右。
工作間隔時間設定：
紅外的右下角的跳線帽是檢測時間設定，它的功能是紅外檢測到一次人體并輸出報警信號后會休眠若干秒，然后再開始工作，它的設計目的是防止人體一直在被檢測區域活動時，紅外反復報警輸出，縮短電池使用時間。它可以通過跳線選擇5秒或者90秒。
低電壓指示燈：
模塊上有兩個LED，上面的白發紅LED是發射指示燈，當模塊檢測到人體進行報警發射時LED同步點亮，下面的一個綠色LED是低電壓指示燈，當電池電壓低于5伏時LED會點亮，提醒用戶更換電池。
這里介紹的兩款紅外線熱釋電傳感器內部的熱釋電控制器使用臺灣BISS0001專用集成電路，靜態功耗很低，只有100微安。BISS0001芯片的詳細資料 點擊這里可以查看我們新款無線紅外的應用。
無線報警探頭的組網使用：
在傳統的安全防范工程中，均采用有線的方式連接報警探頭和防盜報警主機，由于受傳輸距離、環境、可變性等多種因素的制約，局限性很強。無線報警探頭的出現大大方便了系統的施工。
無線報警系統可以根據不同的需要和場合組成不同功能的報警系統，無線報警的探頭可以多種多樣，比如：200米無線遙控器、無線緊急按鈕、無線門磁傳感器、緊急求救遙控手柄 、無線振動報警器等、甚至你也可以發揮你的想像力和創造力設計開發一個：聲控無線探頭、紅外線反射開關無線探頭、雷達波人體檢測無線探頭等等。
要實現無線報警組網，對組成的無線報警探頭和主機有一定的技術要求：比如無線發射接收的工作頻率相同，這里提供的設備都是工作在315MHZ的，并且都用聲表諧振器穩頻，頻率穩定度非常好，而且需要采用相同的編碼解碼芯片，這里都用PT2262/PT2272（SC2262/SC2272），而且芯片的振蕩電阻相一致，振蕩電阻的大小決定了編碼波形高低電平的寬度。
要組成一個無線報警網最重要的是要正確設置各個無線探頭和主機編解碼芯片的地址碼和數據碼。
PT2262/PT2272（SC2262/SC2272）的第1～8腳是芯片的地址碼設置腳，地址碼有三個狀態：懸空、接高電平、接低電平，地址碼就好比是一張身份識別的證書，只有發射端和接收端的地址碼設置成完全相同，才能互相確認通過。所以在同一個無線報警網中，地址碼必須相同，如果在同一個環境中有幾個無線報警網時，只要地址碼能互相區分就不會互相干擾。
PT2262/PT2272（SC2262/SC2272）的第10～14腳是數據碼設置端，數據端可以是高電平1或者是低電平0，一共有4個通道，所以從0000～1111一共有16個。數據碼在無線報警網中主要的作用是區別不同的無線探頭，最多可以區分16個，有些主機出于成本和實用性的考慮，只用了其中的8個，表示8路報警通道。

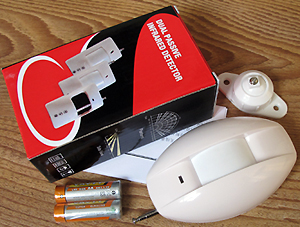

產品3：幕簾型無線人體熱釋電探測器 34元一個（含2節5號電池）
幕簾紅外探測器比大區域紅外具有較小的探測夾角，它的探測范圍好像是一塊無形的幕布，只有當人體穿越幕布時探測器才會檢測到。
采用幕簾紅外的目的是給人員有較大的活動空間，比如：在家布防模式時需要防范竊賊從窗戶進入室內，而希望探測器不要檢測主人在室內的活動，這時安裝幕簾紅外進行窗戶防范就非常適合。
幕簾紅外探測器的設計標準一般高于大區域紅外，并且檢測區域小，某種程度上也大大降低了誤報概率，提高了系統的穩定性，更適合復雜環境下應用。

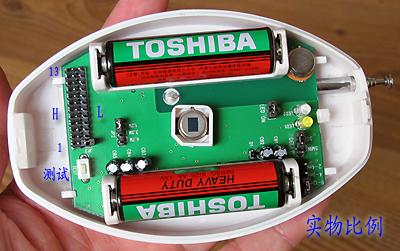

JP1是LED顯示跳線，戴上LED工作，不帶LED不顯示，JP2是SC2262振蕩電阻選擇跳線，可設置成1.2M/3.3M/4.7M。DELAYT跳線是報警間隔時間設置跳線，可以選擇兩次報警間隔時間為5秒或者5分鐘。RANGE是探測距離選擇跳線，可以選擇2-4m，4-9m，9-12m三檔可調。最左邊的是1～8地址碼和10～13數據碼設置跳線，左側是高H，右側是低L。
功能特點：
●探測距離可調節
●實時溫度補償技術
●電池欠壓報警指示
●報警延時可選擇
●抗射頻干擾（20V/m-1GHz）
●無線信號傳輸
●超低功耗電路設計
●采用SMT工藝制造，抗RFI，EMI干擾
●主控芯片原裝進口防誤報紅外探測專用芯片BISS0001
●5號電池供電，容量更大，使用壽命更長，更換購買更方便
技術指標：
工作電壓：2*1.5V 2節AA電池
靜態電流：≤25uA
報警電流：≤15mA
電池壽命：約1年
工作溫度：-10℃ ～+50℃
安裝方式：壁掛（萬向支架）
安裝高度：1.7～2.5米
探測距離：可調 2米、4米、9米
探測角度：夾角15度，左右張角100度
發射頻率：315MHZ
編碼芯片：SC2262
發射距離：無阻礙空曠區域約100m，實際環境約30米
外形尺寸：110*69.5*40mm
報警指示：紅色LED
欠壓指示：黃色LED
振蕩電阻：可設置成1.2M/3.3M/4.7M，能兼容大多數報警主機
所含配件：包括萬向安裝底座一只、中文說明書一份、兩節5號電池、彩色包裝盒一個
幕簾紅外和廣角紅外的應用場合：

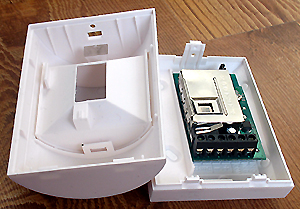

產品4：仿加拿大楓葉牌有線人體熱釋電探測器 23元一個
這款仿楓葉有線紅外還具有檢測靈敏度調節功能，打開內部金屬屏蔽盒的上蓋，戴上跳線帽為高靈敏模式，不戴為低靈敏模式，可以降低誤報率，有線紅外的安裝高度推薦為2～2.7米，如果現場環境無法達到這個位置，可以調節安裝高度調節螺絲的固定位置，可以在1.1～3.1米之間選擇。這款仿楓葉有線紅外性能優越，工藝精湛，值得推薦。

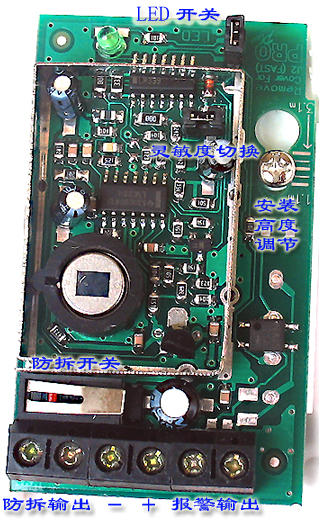

上圖左下角是一個防拆開關，當外殼裝上后開關會被壓住，右邊的兩個防拆觸點就會接通，如果此時外殼打開，防拆觸點就會立即斷開。中間兩個接線柱是電源，左邊是地，右邊是正電源可以接9～16V直流電源，靜態電流為14毫安，報警輸出時電流為18毫安，最右邊兩個接線柱是報警輸出觸點，當沒有檢測到人時觸點閉合接通，當檢測到有人時觸點斷開，有線紅外一般工作在常閉模式，當需要防拆功能時，可以串入防拆觸點來實現。圖中最上方是一個綠色電源指示燈，受右邊一個跳線帽控制，跳線帽戴上LED允許點亮，不戴是LED不工作。
