設計思路：
有些系統對溫度比較敏感，例如正在高速運轉的發電機，當溫度出現超高時說明內部有嚴重的故障，必須馬上停機，否則發電機會損壞，或者是一個現代化的暖棚，當溫度異常升高或者過低時會引起巨大的經濟損失，這些應用場合我們希望能隨時掌握其溫度，以便在需要的時候加以控制，我們開發的這個系統就能滿足這類需要。我們采用AT89C2051單片機，通過DS18B20來采集設備的溫度，然后把溫度存儲到單片機內存中，當滿足特定的外部條件觸發時，單片機立即把溫度數值打包成中文短消息，并且通過TTL串口觸發JB35G，讓它發送短消息，這樣特定的手機就能立即收到例如“現在溫度是10.625度，溫度過低！ 溫度過高預定值32度, 溫度過低預定值14度, 超限報警:允許”的短消息，非常直觀。
產品功能:
0。測溫響應時間：從發出振鈴遙控指令到收到溫度短消息的時間：10～20秒。
1。溫度測量范圍0～125度，測溫精度：0.125度，顯示精度：小數點后面三位。
2。溫度數據第一位和第二位是0自動不顯示，比較美觀。

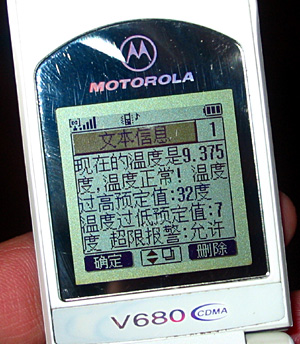

3。溫度短消息包含：現場溫度、溫度是否正常、溫度過高預定值、溫度過低預定值、超限報警是否允許等信息。
4。當溫度超過預定的上限或者下限時，系統自動發出兩條（可程序修改成若干條）報警短消息，然后停止發送，只有當溫度退回正常溫度后，如果再次越限時再發送越限短消息，這個功能既可以保證超限短消息的可靠發送，同時也能防止在溫度越限后系統無休止發送報警短消息，在系統溫度返回正常溫度后重新開啟越限短消息報警功能，這個功能可以遠程通過DTMF遙控或者短消息遙控來禁止或者允許。
5？梢噪S時通過振鈴遙控的方式讓系統發送一次當前的溫度短消息。
6。通過發送"打開第七路"可以設置超限報警允許,發送"關閉第七路"可以設置超限報警禁止.
7。ABS塑料外殼大小：145X90X30毫米
8。AT89C2051單片機源程序公開，便于客戶二次改進開發。
9。支持短信息溫度設定值修改功能。只要發送定值修改中文短信"定值修改038012"可以自動將溫度過高定值修改為38度,溫度過低定值修改為12度,并自動回復一條短消息確認。
10。帶有四路短信繼電器遙控功能，可以用于遠程遙控加熱器或者冷卻器電源等
這里我們采用振鈴遙控來觸發主機發送一次溫度測量結果的短消息。用手機或者電話拔打JB35G內部的手機卡號碼，JB35G會發出振鈴聲，電話聽筒內也應聽到回鈴音“嘟——嘟”，當聽到兩聲回鈴音后馬上掛斷，因?yàn)檫@時通話雙方都未進入通話狀態，所以是沒有費用產生。這時JB35G的第八路輸出狀態會翻轉一次，當主機內部的AT89C2051單片機檢測到JB35G的第八路狀態發生翻轉，就會立即把當時采集到的溫度數值，打包到短消息中發送出去。
當然通過修改單片機軟件程序可以實現諸如：現場觸發發送、定時發送（每隔若干分鐘或者若干小時）等方式。
使用方法：
首先要插入一張GSM的SIM卡（13xxxxxxxxx)，可以是聯通的也可以是電信的，要保證這張手機卡有一定的資金余額，用于支付發短信時產生的費用，并且SIM卡在使用前，應先放入手機中設置好短信息中心服務號碼，短信息中心服務號碼每個地方都不相同，具體可以詢問當?shù)氐?860或1001。
然后把SIM卡插入SIM卡座內，并向右滑動SIMLOCK翻蓋鎖住SIM卡。

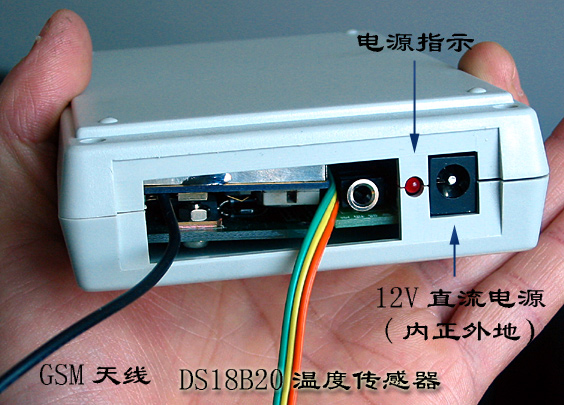

將配套的健伍交流電源的電源插頭插入主機的電源座中，按下紅色的電源開關，這時紅色的電源指示燈就會點亮，如果是第一次接通電源，須等待20秒～10分鐘，LED0發光二極管才亮，進入待機狀態。如果是第二次以后接通電源，則只須等待20～30秒，LED0發光管亮，進入待機狀態。（在此等待時間內JB35先進行GSM網絡搜尋，再進行SIM卡格式化過程。GSM網絡搜尋大約須要20～30秒時間。SIM卡格式化過程大約須要1S～10分鐘不等。格式化SIM卡的目的是刪除SIM卡內的電話簿和短信箱中的內容，因?yàn)檫@些存儲空間是JB35以后用來存儲運行中一些重要數據的。格式化時間的長短取決于電話簿里的內容多少，如果電話簿內容本身為空，則只須10秒就完成格式化。）登陸網絡成功以后LED0會變成常亮，而且手機模塊上側面的一個綠色貼片LED也會以0.5HZ的頻率閃光，表示網絡連接成功，可以透過外殼側面的方形孔中觀察到。
短信息溫度遙測遙傳系統，使用前必須進行軟件功能設置，這樣才能充分發揮其功能優勢，這里我們來詳細介紹一下JB35G專用軟件的設置。
把網上下載到的JB35.CAB文件用WINRVR解壓縮軟件打開后，直接雙擊其中的JB35.EXE文件就能免安裝運行設置軟件。

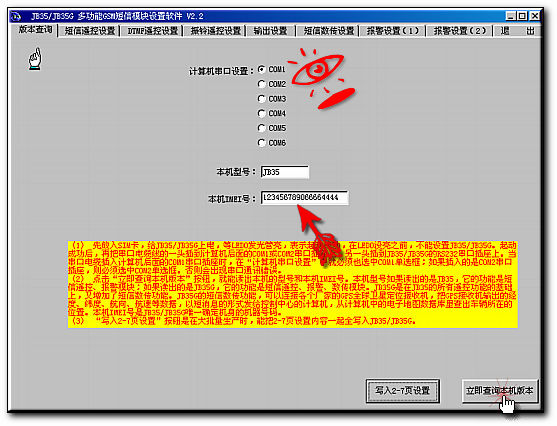

首先請用隨機附帶的串口通訊電纜連接報警器和電腦的串口，根據實際連接的電腦COM1或COM2在軟件中正確選擇。
可以點擊軟件界面的“立即查詢本機版本”按鈕，這時軟件應該能顯示是帶串口數據傳輸功能的JB35G，這說明串口通訊正常。

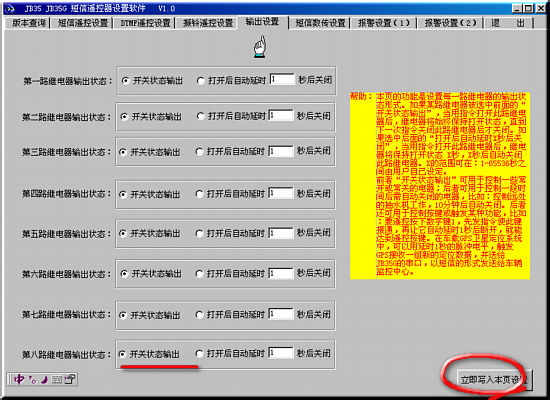

觸發發送溫度短消息我們是利用JB35G的第八路繼電器輸出狀態高低平電平變化來完成的，所以我們要確認軟件輸出設置界面的“第八路繼電器輸出狀態”應該點選“開關狀態輸出”。
點擊“立即寫入本頁設置”按鈕可以將本頁設置寫入報警器內部的控制器。

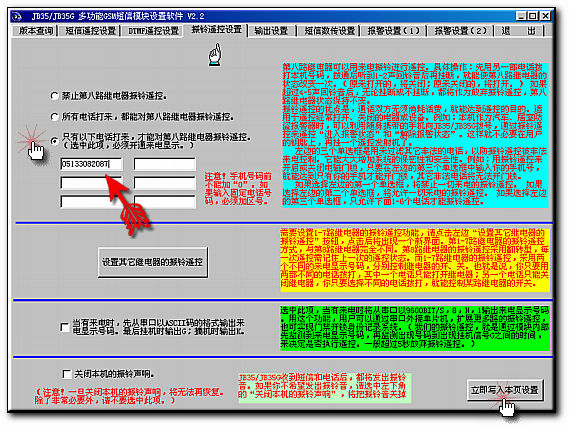

因?yàn)槲覀冇|發主機發送溫度短消息是通過撥打SIM卡的手機號碼來實現遙控的，如果隨便哪個電話撥打這個手機號碼都能，觸發主機發送溫度短消息那么這個系統的安全性就會大打折扣，所以我們可以根據需要在軟件中對呼叫號碼進行過濾，只有特定的號碼打入才能觸發主機發送溫度短消息，其它號碼呼叫不予響應，這個功能其實是巧妙利用手機的來電顯示功能來完成的，所以必須手機要開通來電顯示哦。

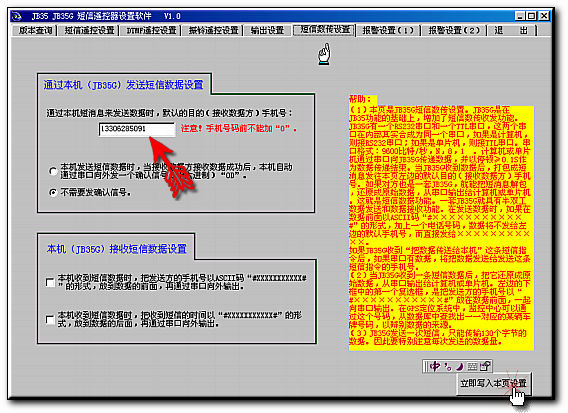

這里我們必須設置一下在發送含有溫度測量信息短信息時默認的接收方手機號碼。
點擊“立即寫入本頁設置”按鈕可以將本頁設置寫入報警器內部的控制器。
JB35G的發送特定中文短消息功能
JB35G所特有的功能就是可以通過串口發送特定的數據，甚至是中文，這就意味這我們可以隨意發送所想要的中文短消息內容，例如我們用AT89C2051單片機來采集溫度，然后發送一條“現在的溫度為XX度，正常！”

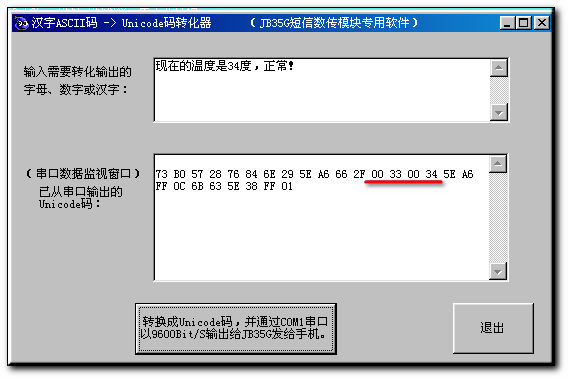

因?yàn)閱纹瑱C(jī)的串口只能發送16進制的字符，所以我們必須把中文文字轉換成16進制的Unicode碼，方法很簡單，我們開發了漢字ASCII碼＝Unicode碼專用軟件，只要你在下載并安裝這個軟件，直接在軟件窗口中輸入需要的中文，在按轉化按鈕，立即就能得到轉換成功的數據代碼，然后我們把這個代碼利用單片機的串口以9600波特率發送給JB35G，就能發出特定內容。
網友可以看到圖中畫紅線的四個數值就是溫度數據34，數字3對應：00 33、數字4對應：00 34，可以看出其中的規律。我們只要把測到溫度替換其中的四個數值，就變成含有有效的溫度信息的短消息了。甚至我們還可以在程序加以判斷，當溫度過高時，短信息就提示溫度超高！過低就提示溫度過低！真的非常直觀哦～
如果在發送數據時，在數據前面加上ASCII碼的“！痢痢痢痢痢痢痢痢痢粒！逼渲小痢痢痢痢痢痢潦潜硎疽粋手機號碼，這時數據不會發送給默認手機號，而是直接發送給××××××××這個手機號碼。
網友可以看到JB35G其實不但可以發送任何內容的短消息，而且還能選擇接收方的手機號碼，這些功能在二次開發時非常有用。
JB35G每發送一次短信息，最多只能傳輸130個字節約60個漢字到的數據，因此應用時需要特別注意。
系統的開發擴展
這里我們舉了一個溫度方面的詳細應用，其實網友只要稍加變通，加上適當?shù)膫鞲衅鳎湍馨阎T如：電壓、頻率、流速、電表電量、產品數量等等信息，也打包到短消息中，作為一個特定領域的相關應用。

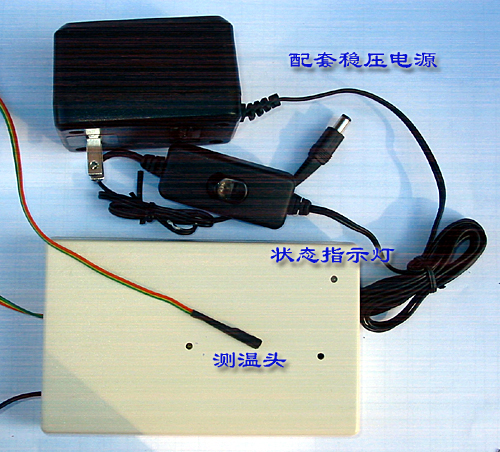

短信息溫度遙測遙傳系統的全套清單：

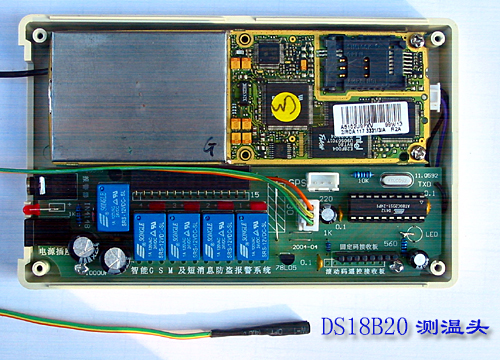

1。短信息溫度遙測遙傳主機一個（內部包含JB35G模塊）
2。配套軟件光盤一張
3。健伍高品質12V1000毫安交流穩壓電源一個
4。DS18B20測溫探頭一個
5。串口通訊設置連線一根
（無產品，不供貨，請勿詢問）
相關鍵連：多功能GSM短消息遙控系統
相關鍵連：超級車輛短消息防盜報警器
相關鍵連：短消息溫度遙測遙傳系統
相關鍵連：GPS衛星定位及短信遙傳系統
相關鍵連：家庭短消息防盜報警系統
相關鍵連：用手機發短消息遙控家電或者汽車
匯款地址：226200 江蘇省啟東市城河新村103樓401房間 謝剛 收
點擊查看郵購需知! 立即進入訂貨系統!
電話/傳真：0513－3342087 小靈通：0513－3082087 聯系人：謝剛
主郵箱：
(推薦使用）
點擊返回《電子制作實驗室》網站主頁
;這是溫度短信息遙測系統的最新源程序
;采用帶串口數傳功能的JB35G，通過串口觸發發送包含溫度信息的短消息
;采用AT89C2051單片機，晶振11.0592MHZ，通訊速率9600，采用TTL串口通訊
;P3.4是振鈴遙控端，檢測到振鈴就發送一次溫度測量結果的短消息
;P3.2為溫度測量芯片DS18B20的數據腳
;P3.5(JB35的第7路)超限報警的標志位0為允許,1為禁止
;P1.1為GSM網絡檢查端,0為在線,1為斷線
;帶短信定值修改功能,例如發送中文短信"定值修改038012"可以自動將溫度過高定值
;修改為38度,溫度過低定值修改為12度,并自動回復一條短消息確認
;位地址38H是否檢測到DS18B20標志位,1為檢測到,0為檢測不到
;位地址39H為溫度過低標志位,1為過低,0正常
;位地址3AH為溫度過高標志位,1為過高,0正常
;20H--溫度百位整數存放地址
;21H--溫度十位整數存放地址
;22H--溫度個位整數存放地址
;23H--溫度小數點存放地址(固定為2EH)
;24H--溫度小數第1位存放地址
;25H--溫度小數第2位存放地址
;26H--溫度小數第3位存放地址
;2FH--溫度超高預設值
;2EH--溫度過低預設值
;40H--溫度過高預定值的百位存放地址
;41H--溫度過高預定值的十位存放地址
;42H--溫度過高預定值的個位存放地址
;43H--溫度過低預定值的百位存放地址
;44H--溫度過低預定值的十位存放地址
;45H--溫度過低預定值的個位存放地址
;49H--超限后允許發送短消息次數存放地址
ORG 0000H
AJMP MAIN;轉入主程序
ORG 0003H
NOP
NOP
NOP
NOP
NOP
NOP
NOP
RETI
ORG 000BH;中斷陷阱
NOP
NOP
NOP
NOP
NOP
NOP
NOP
RETI
ORG 0013H;中斷陷阱
NOP
NOP
NOP
NOP
NOP
NOP
NOP
RETI
ORG 001BH;中斷陷阱
NOP
NOP
NOP
NOP
NOP
NOP
NOP
RETI
ORG 0023H;中斷陷阱
AJMP UARTI ;轉入串口接收中斷程序
NOP
NOP
NOP
NOP
RETI
MAIN:
CLR EA
CLR IT1;立即禁止中斷1，否則會錯誤進入中斷！
CLR P1.6;確保紅綠LED中只有一個亮
SETB P1.7;確保紅綠LED中只有一個亮
HLB:
ACALL DELAY500;延時500毫秒
CPL P1.6;紅綠交替變色
CPL P1.7;紅綠交替變色
JB P1.1,HLB;檢測到JB35上線后結束開機延時！
SETB P1.6;確保紅綠ED都熄滅
SETB P1.7;確保紅綠ED都熄滅
;開機延時結束，表示可以開始工作
;單片機內存分配申明!
TEMPER_L EQU 29H;用于保存讀出溫度的低8位
TEMPER_H EQU 28H;用于保存讀出溫度的高8位(特別是可位尋址,程序中用的著哦)
FLAG1 EQU 38H;是否檢測到DS18B20標志位
a_bit equ 22h ;溫度個位數存放內存位置
b_bit equ 21h ;溫度十位數存放內存位置
c_bit equ 20h ;溫度百位數存放內存位置
MOV 2FH,#27;設定高于27度為溫度過高
MOV 2EH,#17;設定低于17度為溫度過低
MOV 23H,#2EH;這是小數點的漢字內碼
MOV 19H,#0;對允許超限報警次數內存清零
MOV SCON,#50H;設置成串口1方式
MOV TMOD,#20H;波特率發生器T1工作在模式2上
MOV TH1,#0FDH;預置初值(按照波特率9600BPS預置初值)
MOV TL1,#0FDH;預置初值(按照波特率9600BPS預置初值)
SETB TR1;啟動定時器T1
;以上完成串口9600通訊初始化設置
;－－－－－－－－－－－－－－－－－－－
mov a,2FH;對溫度過高預定值取出百位、十位、個位
mov b,#10 ;取出十位和個位
div ab
ORL A,#00110000B
mov 41H,a ;十位
mov 42H,b ;個位
MOV A,42H
ORL A,#00110000B;轉化成ASCII碼
mov 42H,A
mov a,2FH
mov b,#100 ;取出百位
div ab
ORL A,#00110000B
mov 40H,a ;百位
;---------------------------------------
mov a,2EH;對溫度過低預定值取出百位、十位、個位
mov b,#10 ;取出十位和個位
div ab
ORL A,#00110000B
mov 44H,a ;十位
mov 45H,b ;個位
MOV A,45H
ORL A,#00110000B
mov 45H,A
mov a,2EH
mov b,#100 ;取出百位
div ab
ORL A,#00110000B
mov 43H,a ;百位
;－－－－－－－－－－－－－－－－－－
JB P3.4,AA;開機時對P3.4口狀態作一個備份（JB35G的第八路，振鈴遙控端）
MOV R6,#00H;如果P3.4口為低電平，那么R6=#00H
AJMP KKB
AA:MOV R6,#0FFH;如果P3.4口為高電平，那么R6=#0FFH
;-------------------------------------------------------------
KKB:
SETB EA;允許中斷
SETB ES;允許串口數據中斷
SETB P1.6;點亮綠燈
CLR P1.7;熄滅紅燈
LCALL GET_TEMPER;調用讀溫度子程序(存放在28H/29H中)
;先對溫度值的3位小數加以轉化,精度0.125度,存放在24H/25H/26H中
MOV A,29H
RR A;將29H中的第2/3/4位移入A的第1/2/3位
ANL A,#00000111B;屏蔽A的高5位
CJNE A,#0,GO1;000
MOV 24H,#30H
MOV 25H,#30H
MOV 26H,#30H
GO1:CJNE A,#1,GO2;125
MOV 24H,#31H
MOV 25H,#32H
MOV 26H,#35H
GO2:CJNE A,#2,GO3;250
MOV 24H,#32H
MOV 25H,#35H
MOV 26H,#30H
GO3:CJNE A,#3,GO4;375
MOV 24H,#33H
MOV 25H,#37H
MOV 26H,#35H
GO4:CJNE A,#4,GO5;500
MOV 24H,#35H
MOV 25H,#30H
MOV 26H,#30H
GO5:CJNE A,#5,GO6;625
MOV 24H,#36H
MOV 25H,#32H
MOV 26H,#35H
GO6:CJNE A,#6,GO7;750
MOV 24H,#37H
MOV 25H,#35H
MOV 26H,#30H
GO7:CJNE A,#7,GO8;875
MOV 24H,#38H
MOV 25H,#37H
MOV 26H,#35H
GO8:
;將測量到的溫度值的整數部分放入29H中
MOV A,29H
MOV C,40H;將28H中的最低位移入C
RRC A
MOV C,41H
RRC A
MOV C,42H
RRC A
MOV C,43H
RRC A
MOV 29H,A;29H中的數值就是溫度的整數部分了
;取出溫度整數部分的百位/十位/個位
mov a,29H
mov b,#10 ;取出十位和個位
div ab
ORL A,#00110000B
mov b_bit,a ;十位在a
mov a_bit,b ;個位在b
MOV A,a_bit
ORL A,#00110000B
mov a_bit,A
mov a,29H
mov b,#100 ;取出百位
div ab
ORL A,#00110000B
mov c_bit,a ;百位在c
;判斷現場溫度是否過高或者過低
MOV A,29H;將現場實際溫度傳遞給A
CJNE A,2FH,LL1;和溫度超高定值比較,利用C標志位
LL1:JNC LL2;判斷溫度是否過高?過高跳轉
CJNE A,2EH,LL3;和溫度過低定值比較,利用C標志位
LL3:JC LL4;判斷溫度是否過低?過低跳轉
CLR 39H
CLR 3AH
MOV 19H,#0;溫度正常時恢復超限報警允許次數
AJMP LL5;說明溫度在上下限范圍內
LL2:SETB 3AH;對溫度過高標志位置1
CLR 39H
AJMP MM1
LL4:SETB 39H;對溫度過低標志位置1
CLR 3AH
MM1:JNB P3.5,CB2;判斷是否允許超限報警?0允許/1禁止
AJMP LL5;如果超限報警禁止，馬上返回
CB2:MOV A,19H;比較報警次數是否符合？
CJNE A,#2,PP8;立即發出溫度超限報警短消息，默認發送2條！
LL5:;判斷是否振鈴遙控?
JB P3.4,BB;判斷此時P3.4口電平高低？
MOV R7,#00H;如果P3.4口為低電平，那么R7=#00H
AJMP K2
BB:MOV R7,#0FFH;如果P3.4口為高電平，那么R7=#0FFH
K2:MOV A,R6;比較R6和R7是否相同？也就是檢測P3.4口電平是否變化過
XRL A,R7;如果P3.4口電平變化A=1；沒有變化A=0
JNZ HH;如果P3.4口電平有變化，就改變輸出狀態
JB P1.5,HPS;判斷P1.5的按鈕是否按下?
ACALL DELAY100
JB P1.5,HPS;軟件抗干擾檢測一次!
JNB P1.5,$;等待按鍵松開
AJMP PP;發送一次溫度短信
HPS:AJMP KKB
PP8:INC 19H
AJMP PP
HH:JB P3.4,BBB;檢測到P3.4口發生變化（振鈴遙控）
MOV R6,#00H;如果此時P3.4口為低電平，那么R6=#00H，對R6更新
AJMP PP
BBB:MOV R6,#0FFH;如果此時P3.4口為高電平，那么R6=#0FFH，對R6更新
PP:ACALL FSWWW;調用發送溫度短消息的子程序
AJMP KKB
FS8:MOV R1,#0
CF3:
CLR TI;對TI軟件復位
MOV A,R1
MOVC A,@A+DPTR ;查表漢字的內碼
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
INC R1
CJNE R1,#18,CF3
RET
;這是“現在的溫度是”六個漢字的內碼
TAB1: DB 73H,0B0H,57H,28H,76H,84H,6EH,29H
DB 5EH,0A6H,66H,2FH
;這是“度，溫度正常！ ”七個漢字的內碼
TAB2: DB 5EH,0A6H,0FFH,0CH,6EH,29H,5EH,0A6H
DB 6BH,63H,5EH,38H,0FFH,01H
;這是“度，溫度過高！ ”七個漢字的內碼
TAB3:DB 5EH,0A6H,0FFH,0CH,6EH,29H,5EH,0A6H
DB 8FH,0C7H,9AH,0D8H,0FFH,01H
;這是“度，溫度過低！ ”七個漢字的內碼
TAB4:DB 5EH,0A6H,0FFH,0CH,6EH,29H,5EH,0A6H
DB 8FH,0C7H,4FH,4EH,0FFH,01H
;這是“ 溫度過高預定值：”9個漢字的內碼
TAB5:DB 00H,20H,6EH,29H,5EH,0A6H,8FH,0C7H,9AH,0D8H
DB 98H,84H,5BH,9AH,50H,3CH,0FFH,1AH
;這是“ 溫度過低預定值：”9個漢字的內碼
TAB6:DB 00H,20H,6EH,29H,5EH,0A6H,8FH,0C7H,4FH,4EH
DB 98H,84H,5BH,9AH,50H,3CH,0FFH,1AH
;這是“度 超限報警:允許”9個漢字的內碼
TAB7:DB 5EH,0A6H,00H,20H,8DH,85H,96H,50H,62H,
DB 0A5H,8BH,66H,0FFH,1AH,51H,41H,8BH,0B8H
;這是“度 超限報警:禁止”9個漢字的內碼
TAB8:DB 5EH,0A6H,00H,20H,8DH,85H,96H,50H,62H,
DB 0A5H,8BH,66H,0FFH,1AH,79H,81H,6BH,62H
;100毫秒延時子程序，占用R4、R5
DELAY100:MOV R4,#100
D222:MOV R5,#248
DJNZ R5,$
DJNZ R4,D222
RET
FSWWW:;發送溫度短消息的子程序
CLR ES;禁止串口中斷
JB P1.1,$;判斷GSM網絡是否正常?0為在線
ACALL DELAY7;延時7秒再發送短消息,否則會掉線
CLR P1.7;點亮綠色指示燈
SETB P1.6;確保紅色指示燈在熄滅狀態
MOV DPTR,#TAB1;發送“現在的溫度是”六個漢字的內碼
MOV R1,#0
CF1:
CLR TI;對TI軟件復位
MOV A,R1
MOVC A,@A+DPTR ;查表漢字的內碼
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
INC R1
CJNE R1,#12,CF1
;發送溫度的三位整數/小數點/三位小數
MOV A,20H
CJNE A,#30H,BB1
MOV A,21H
CJNE A,#30H,BB2
MOV R1,#22H
AJMP USA
BB2:MOV R1,#21H
AJMP USA
BB1:MOV R1,#20H;如果百位和十位是0，就自動消隱
USA:CLR TI;對TI軟件復位
MOV A,#00H;漢字?jǐn)?shù)字前面必須加00H(雙字節)
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,@R1
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
INC R1
CJNE R1,#27H,USA
;根據現場溫度,發出溫度是否正常的短信息(7個漢字)
JB 39H,KK1;1為溫度過低
JB 3AH,KK2;1為溫度超高
MOV DPTR,#TAB2;顯示溫度正常
AJMP KK3
KK1:MOV DPTR,#TAB4;顯示溫度過低
AJMP KK3
KK2:MOV DPTR,#TAB3;顯示溫度過高
KK3:MOV R1,#0
CF2:
CLR TI;對TI軟件復位
MOV A,R1
MOVC A,@A+DPTR ;查表漢字的內碼
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
INC R1
CJNE R1,#14,CF2
;×××××××××××××××
MOV DPTR,#TAB5;溫度過高預定值：
ACALL FS8;調用發送9個漢字的子程序
;發送溫度過高預定值
MOV A,40H
CJNE A,#30H,BB11
MOV A,41H
CJNE A,#30H,BB21
MOV R1,#42H
AJMP USA1
BB21:MOV R1,#41H
AJMP USA1
BB11:MOV R1,#40H;如果百位和十位是0，就自動消隱
USA1:CLR TI;對TI軟件復位
MOV A,#00H;漢字?jǐn)?shù)字前面必須加00H(雙字節)
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,@R1
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
INC R1
CJNE R1,#43H,USA1
;加一個度字符
CLR TI;對TI軟件復位
MOV A,#5EH
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,#0A6H
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
MOV DPTR,#TAB6;溫度過低預定值：
ACALL FS8;調用發送9個漢字的子程序
;發送溫度過低預定值
MOV A,43H
CJNE A,#30H,BB12
MOV A,44H
CJNE A,#30H,BB22
MOV R1,#45H
AJMP USA2
BB22:MOV R1,#44H
AJMP USA2
BB12:MOV R1,#43H;如果百位和十位是0，就自動消隱
USA2:CLR TI;對TI軟件復位
MOV A,#00H;漢字?jǐn)?shù)字前面必須加00H(雙字節)
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,@R1
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
INC R1
CJNE R1,#46H,USA2
JB P3.5,CC1;判斷超限報警是否允許?0為允許,1為禁止
MOV DPTR,#TAB7
AJMP CC2
CC1:MOV DPTR,#TAB8
CC2:ACALL FS8;調用發送9個漢字的子程序
;×××××××××××××××
CLR P1.6;點亮紅色指示燈
SETB P1.7;確保綠色指示燈在熄滅狀態
ACALL DELAY7;再延時7秒,確保短消息發送完畢
CLR P1.7;點亮綠色指示燈
SETB P1.6;確保紅色指示燈在熄滅狀態
SETB ES;允許串口中斷
CLR TI;清除串口發送標志位
CLR RI;清除串口接收標志位
RET
;DS18B20復位初始化及判斷是否檢測到器件的程序
INIT_1820:
SETB P3.2
NOP
CLR P3.2
MOV R0,#06BH;主機發出延時537微秒的復位低脈沖
MOV R1,#03H
TSR1:
DJNZ R0,TSR1
MOV R0,#6BH
DJNZ R1,TSR1
SETB P3.2;然后拉高數據線
NOP
NOP
NOP
MOV R0,#25H
TSR2:
JNB P3.2,TSR3;等待DS18B20回應
DJNZ R0,TSR2
LJMP TSR4 ; 延時
TSR3:
SETB FLAG1 ; 置標志位,表示DS1820存在
LJMP TSR5
TSR4:
CLR FLAG1 ; 清標志位,表示DS1820不存在
LJMP TSR7
TSR5:
MOV R0,#06BH
TSR6:
DJNZ R0,TSR6 ; 時序要求延時一段時間
TSR7:
SETB P3.2
RET
;寫DS18B20的子程序(有具體的時序要求)
WRITE_1820:
MOV R2,#8;一共8位數據
CLR C
WR1:
CLR P3.2
MOV R3,#5
DJNZ R3,$
RRC A
MOV P3.2,C
MOV R3,#21
DJNZ R3,$
SETB P3.2
NOP
DJNZ R2,WR1
SETB P3.2
RET
; 讀出轉換后的溫度值
GET_TEMPER:
LCALL INIT_1820;先復位DS18B20
JB FLAG1,TSS2
RET ; 判斷DS1820是否存在?若DS18B20不存在則返回
TSS2:
MOV A,#0CCH ; 跳過ROM匹配
LCALL WRITE_1820
MOV A,#44H ; 發出溫度轉換命令
LCALL WRITE_1820
LCALL DELAY100;延時750微秒以上,等待18B20 A/D轉換結束
LCALL INIT_1820;準備讀溫度前先復位
MOV A,#0CCH ; 跳過ROM匹配
LCALL WRITE_1820
MOV A,#0BEH ; 發出讀溫度命令
LCALL WRITE_1820
LCALL READ_18200; 將讀出的溫度數據保存到28H/29H
RET
; 讀DS18B20的程序,從DS18B20中讀出兩個字節的溫度數據
READ_18200:
MOV R4,#2 ; 將溫度高位和低位從DS18B20中讀出
MOV R1,#29H ; 低位存入29H(TEMPER_L),高位存入28H(TEMPER_H)
RE00:
MOV R2,#8
RE01:
CLR C
SETB P3.2
NOP
NOP
CLR P3.2
NOP
NOP
NOP
SETB P3.2
MOV R3,#08
RE10:
DJNZ R3,RE10
MOV C,P3.2
MOV R3,#21
RE20:
DJNZ R3,RE20
RRC A
DJNZ R2,RE01
MOV @R1,A
DEC R1
DJNZ R4,RE00
RET
;7秒延時子程序，占用R4、R5、R3(期間紅燈閃光)
DELAY7:
SETB P1.7
MOV R3,#120
FRT:ACALL DELAY100
CPL P1.6
DJNZ R3,FRT
SETB P1.6
RET
;500毫秒延時子程序，占用R4、R5
DELAY500:MOV R4,#248
DA222:MOV R5,#248
DJNZ R5,$
DJNZ R4,DA222
RET
;發送COMSMSXX的子程序
FSDX:
ACALL COMSMS;調用發出COMSMS指令子程序
CLR TI;對TI軟件復位
MOV A,28H
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,29H
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
RET
COMSMS:
CLR TI;先對TI進行軟件復位
MOV A,#43H;將ASCII碼C發送到串口去
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,#4FH;將ASCII碼O發送到串口去
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,#4DH;將ASCII碼M發送到串口去
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,#53H;將ASCII碼S發送到串口去
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,#4DH;將ASCII碼M發送到串口去
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
CLR TI;對TI軟件復位
MOV A,#53H;將ASCII碼S發送到串口去
MOV SBUF,A
JNB TI,$;如果TI為0說明發送沒有完成，程序等待
RET
;**********************************************
;進入串口中斷方式接收;進入串口中斷方式接收
UARTI:
CLR EA;禁止總中斷
CLR RI;清楚串口中斷標志
MOV A,SBUF;將串口寄存器中接收到的數據給A
CJNE A,#5BH,EXITT;判斷串口數據
CLR RI;軟件清除串口中斷標記
JNB RI,$;等待下一個串口數據 MOV A,SBUF;將串口寄存器中接收到的數據給A
CJNE A,#9AH,EXITT;判斷串口數據
CLR RI;軟件清除串口中斷標記
JNB RI,$;等待下一個串口數據
MOV A,SBUF;將串口寄存器中接收到的數據給A
CJNE A,#50H,EXITT;判斷串口數據
CLR RI;軟件清除串口中斷標記
JNB RI,$;等待下一個串口數據
MOV A,SBUF;將串口寄存器中接收到的數據給A
CJNE A,#3CH,EXITT;判斷串口數據
CLR RI;軟件清除串口中斷標記
JNB RI,$;等待下一個串口數據
MOV A,SBUF;將串口寄存器中接收到的數據給A
CJNE A,#4FH,EXITT;判斷串口數據
CLR RI;軟件清除串口中斷標記
JNB RI,$;等待下一個串口數據
MOV A,SBUF;將串口寄存器中接收到的數據給A
CJNE A,#0EEH,EXITT;判斷串口數據
CLR RI;軟件清除串口中斷標記
JNB RI,$;等待下一個串口數據
MOV A,SBUF;將串口寄存器中接收到的數據給A
CJNE A,#65H,EXITT;判斷串口數據
CLR RI;軟件清除串口中斷標記
JNB RI,$;等待下一個串口數據
MOV A,SBUF;將串口寄存器中接收到的數據給A
CJNE A,#39H,EXITT;判斷串口數據
CLR RI;軟件清除串口中斷標記
;檢測到"定值修改"的4漢字內碼的16進制代碼--------
MOV R3,#12;定義接收數據的總長度
MOV R0,#30H;數據在內存的存放位置
ACALL TT;調用接收串口數據子程序
MOV 40H,31H;更新溫度過高定值百位
MOV 41H,33H;更新溫度過高定值十位
MOV 42H,35H;更新溫度過高定值個位
MOV 43H,37H;更新溫度過低定值百位
MOV 44H,39H;更新溫度過低定值十位
MOV 45H,3BH;更新溫度過低定值個位
ACALL DELAY7;延時7秒再發送短消息,否則會掉線
ACALL DELAY7;延時7秒再發送短消息,否則會掉線
ACALL DELAY7;延時7秒再發送短消息,否則會掉線
ACALL FSWWW;調用發送溫度短消息的子程序,提醒客戶定值已經更新!
EXITT:CLR RI;軟件清除串口中斷標記,退出串口中斷
SETB EA
RETI
;調用接收串口數據子程序
TT:
CLR RI;軟件清除串口中斷標記
JNB RI,$;等待下一個串口數據
MOV A,SBUF;將串口寄存器中接收到的數據給A
MOV @R0,A
INC R0;對內存單元地址加1
DJNZ R3,TT;判斷是否已經收全數據？
RET
END
