電腦USB轉TTL/RS232串口模塊

    對于一些學校、工業、科研客戶來說，電腦的串口非常重要，很多設備都必須采用串口和電腦端軟件連接，很多電路模塊可以非常直觀方便地利用串口調試軟件進行調試，很多儀器必須通過串口進行通訊和數據交換。

    但是目前筆記本電腦因為空間的限制和其他方面考慮的原因都沒有串口，甚至一些臺式電腦也取消了串口配置，這讓我們迫切需要串口的客戶非常苦惱。

    USB轉串口模塊全稱為USB to Serial port Module，它可以將USB接口虛擬成一個串口，解決客戶無串口的苦惱�，F(xiàn)在市面上的USB轉串品的設備可謂是琳瑯滿目，質量也是參差不齊。造成這種現象的根本原因就在于控制芯片的不同。

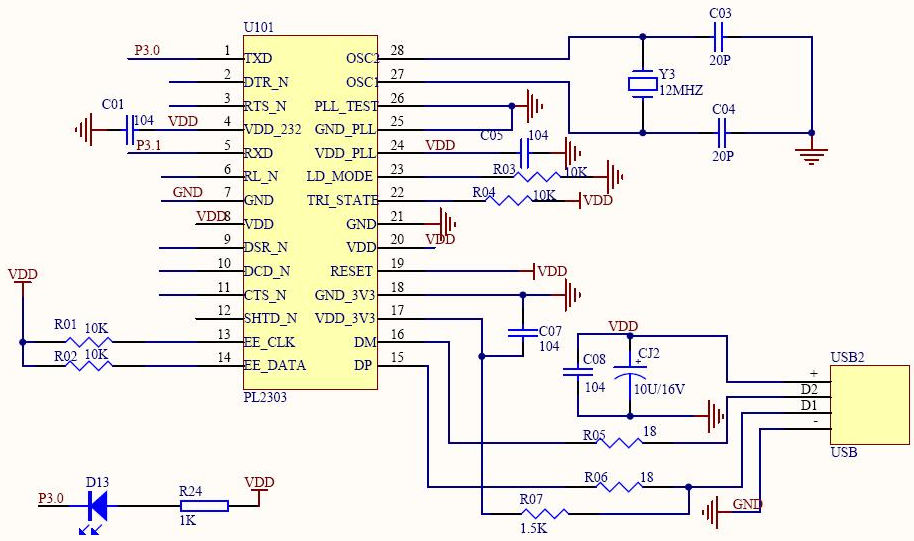

   PL2303HX采用28腳貼片SOIC封裝，工作頻率為12MHZ，符合USB 1.1通信協議，可以直接將USB信號轉換成串口信號，波特率從75～1228800，有22種波特率可以選擇，并支持5、6、7、8、16共5種數據比特位，是一款相當不錯的USB轉串口芯片。

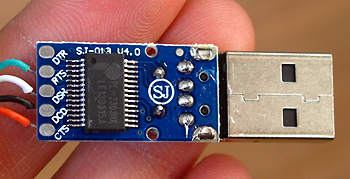

產品1：PL2303的USB轉TTL串口帶外殼和引線的模塊 每個9元

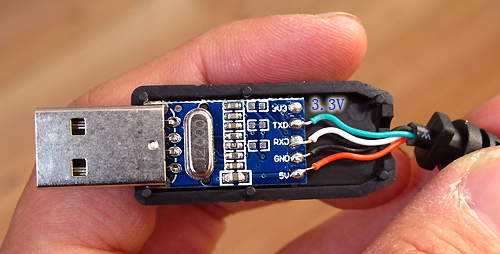

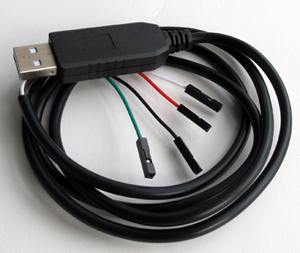

    這是我們用PL2303模塊加上USB殼體加上1米的線并壓接好杜幫插頭后的成品，優點是有外殼不容易意外短路，并且附帶的1米連接線足夠長，可以方便地插接到衛星接收機或者用戶設備上，引線的材質比較好還不容易折斷，紅色VCC、黑線GND、白線P3.0 TXD、綠線 P3.1 RXD。預留了3.3V輸出端口。

軟件安裝：

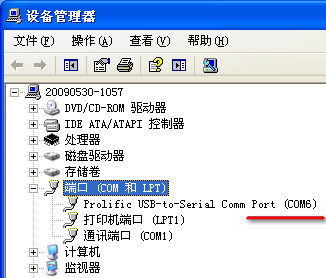

     點擊下載PL2303.RAR解壓縮運行SETUP.EXE進行安裝，驅動安裝完成后，將模塊的USB插頭插入電腦USB接口即可。鼠標右鍵點擊桌面的“我的電腦”＝》屬性＝》硬件＝》設備管理器＝》端口 看下圖中是否出現紅色橫線所指的PL2303虛擬的COM6，（一般為COM3，不同電腦端口號可能不同）如果出現說明模塊是好的，并且驅動程序也安裝成功了。

    支持WINDOWS 98/ME/2000/XP/server 2003/VISTA/server 2008/WIN 7/64/32-bit;

    我們發出去的每一個模塊都是經過測試的，您可以做一個簡單地測試，方法很簡單：如果你把線插在電腦上，電腦提示“找到新硬件....”，用萬用表黑筆接(GND),紅筆分別去接(RX)和(TX)都能測到電壓，則說明模塊一定是好的。這里特別說明，如果把(GND)接到設備的有電壓的針腳上，加電必定燒毀，所以用戶接線前一定要準確的測出設備的針腳，以免造成不必要的損失！



PL2303模塊可以方便地利用杜邦免焊接連接線接入電路，通常只需要插接3根線，一根串口入、一根串口出、一根地線。

應用舉例

1、STC單片機程序下載

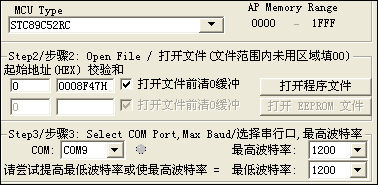

    經過測試PL2303用于STC單片機程序下載性能一般，波特率可以嘗試9600、4800、2400，如果不成功可以嘗試將最高最低波特率設定為1200時成功率比較高。

STC單片機下載模式：

USB轉TTL小板RX連接單片機P3.0 （RX）
USB轉TTL小板TX連接單片機P3.1 （TX）
USB轉TTL小板GND連接單片機GND

    開發板或最小系統使用單獨電源供電，連接好線后，此時會發現即使開發板開關關閉，開發板電源指示燈也會點亮（較微弱，這是串口線本身有一定的電壓輸出造成的），屬于正�，F(xiàn)象，還是按照串口下載STC89C52單片機方法下載（電源需要冷啟動一次）。

STM32單片機下載模式：

USB轉TTL小板RX連接單片機PA10（RX1）
USB轉TTL小板TX連接單片機PA9（TX1）
USB轉TTL小板GND連接單片機 GND

開發板或最小系統使用單獨電源供電

2、TC35I專業GSM模塊調試

    TC35I是一種常用的GSM開發模塊，它是TTL串口通訊，通過我們的PL2303模塊，可以直接借助電腦通過USB口進行AT命令的調試，非常方便，具體資料可以點擊進入。

3、GPS模塊調試

    GPS模塊也采用TTL串口通訊，每秒輸出一次GPS全功能數據，4800通訊波特率，通過我們的USB轉串口模塊，可以直接通過串口調試軟件或者電子地圖顯示GPS數據，非常方便，具體資料可以點擊進入。

4、工業設備的串口通訊

    很多專業的工業設備都是采用RS232串口通訊的，我們只要跳過RS232轉換電路，用我們的USB轉串口模塊，就能把設備改成USB通訊，大大提高了設備的通用性和便利性，提升設備檔次。

5、刷新寬帶ADSL上網貓、路由器的固件

    固件類似電腦的BIOS，由于有些貓是當地電信定制的，因此很可能這個地區贈送的貓無法在其他地區使用，但是這類“貓”電路板上一般會預留的TTL通訊串口，通過我們的PL2303模塊就能刷新固件從而又能使用了。

6、機頂盒、衛星接收機升級

    一些機頂盒也存在版本問題，通過升級可以修正錯誤提高硬件性能，最近網上鬧得沸沸揚揚的中星9號升級問題也可以通過刷機解決，PL2303HX模塊適合帶TTL接口的山寨機。TTL接口的外觀類似光驅的接口那樣有四根針。但是刷機要注意幾個問題，如果沒認真詳細觀看.可能您的機器會成磚頭，或者功能失調哦！

    1、不能只看機器品牌型號，要看到機器主版的幾個重要IC。比如：海爾雙片機，型號后面的后綴很重要。如果您是機對機升級的話可以不計，否則一定要注意.要不可能您刷的機器會沒有信號，或者開不了機。

    2、面板芯片也很重要，如果是74系列的當然無所謂了但是也要看定義腳。如果是用單片機的話，那就麻煩了。因為很多廠家的單片機程序就不一樣，所以你刷好了機.可能可以正常收看，但是面版可能會沒辦法正常顯示哦。有的機器可能連遙控編碼不一樣，遙控也用不了哦。比如卓億的遙控就跟其他中9機的遙控不能通用。

    3、不同廠家后面的刷機口定義是不一樣的。不能拿到線就往哪個口插，一不小心就會燒壞你的設備。比如天地星它第3腳是電壓輸出的高達15V，這個電壓加到你的主板上，你說會出現什么問題哪？

中9刷機方法：

    不論你接收機TTL串口是4線還是5線都只要接其中3線就可以了，5V和3.3V都不用接�。∑渲蠫ND接中9的地線，TXD和RXD有的接法是RXD對TXD、TXD對RXD，也有的TXD對TXD、RXD對RXD，(可能是他們標識不一樣)

相關資料 http://bbs.lcdhome.net/thread-htm-fid-31.html

特別說明：

（一）我們只是賣數據線，一個刷機工具而已，不是銷售刷機的服務。我們對于刷機方法并不熟悉，所以無法提供刷機操作的指導。因市面上機型繁多，而每個人的動手能力又相差甚遠，所以我們不保你能刷機成功。更不要因為自己沒有刷機成功而給我們中評或差評，那我們就比竇娥還怨了！

（二）我們發出去的每一條線都是經過測試的，這里提醒買家請不要拿到線后就直接進行刷機操作，以免刷機不成會認為是線有問題。首先應對轉換模塊上輸出4根線的識別和你需要連接的設備的輸入線的識別，按照上面介紹的連接方法進行刷機。只要不連接VCC，USB-TTL和中9就不會有任何問題，才可放心使用

    有的買家不小心燒了線的芯片或者不會操作或者機器本身不支持升級，就說是我們的線有問題等等，請這樣的買家繞道，謝謝。此類情況不給予退貨或者退款的行為，也不接收中評和差評。

產品2：專門定加工的USB轉RS232串口專用線 7元一根



    現在絕大部分的筆記本甚至有些一些臺式機都沒有串口，但是串口實在對我們電子工程師來說太重要了，電腦市場上也有大量的USB轉RS232的轉換線，價格比較低廉但是質量實在太差，外觀看上去非常精美，就是根本沒法用！我們這里提供的轉換線內部采用HL340(R340)芯片，是我們指定廠家加工的所以能確性能！經過我們測試可以用于STC芯片下載，強烈建議只有USB口的客戶選配！我們這款產品是直接將USB轉成標準的RS232串口，應用領域很廣泛。

燒寫STC單片機)、NXP單片機、瑞薩單片機、NEC單片機等。

目前單片機的ISP下載已經成為潮流，例如比較流行的STC系列單片機就是以其高性能和方便實用的串口ISP下載功能備受青睞，但是ISP對時序要求非常嚴格，340是目前能支持高速下載的少數穩定的芯片。

軟件安裝：

     點擊下載USB-232轉接線驅動程序解壓縮運行HL-340.EXE進行安裝，驅動安裝完成后，將模塊的USB插頭插入電腦USB接口電腦會提示找到新硬件，選擇自動安裝就能完成驅動安裝。

    支持USB1.0/1.1規范,兼容USB2.0規范,支持全速傳輸模式12MBPS，支持 Win98、98SE、Me、2000、XP、Mac OS8.6或更高版本。

   鼠標右鍵點擊桌面的“我的電腦”＝》屬性＝》硬件＝》設備管理器＝》端口 看下圖中是否出現紅色箭頭所指的CH340虛擬串口，如果不是CH340字樣，可能您的電腦安裝過類似驅動，請右鍵點“卸載”再重新安裝340的驅動即可。
