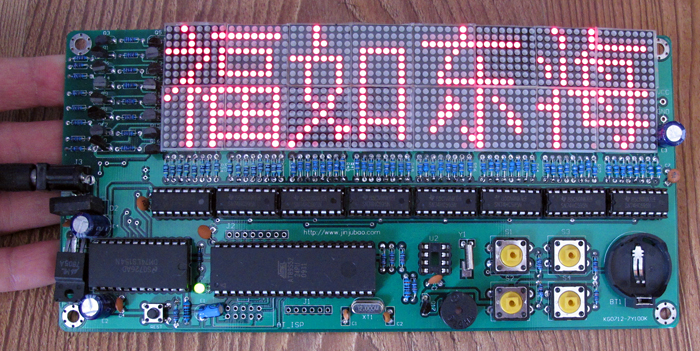

16*16點陣LED屏單片機學習板
16*16點陣LED屏單片機學習板是一款非常適合有一定單片機基礎的客戶選購，我們?cè)O(shè)計的這款點陣屏硬件成熟可靠，LED亮度充足而且均勻圖像清晰穩定無串?dāng)_，顯示效果非常理想，既可以顯示靜態的圖形和文字也能通過編程讓圖形和文字運動起來，運動方式靈活多樣可以平移、下降、激光掃描、滾動播出等等，大家一定看到過商場門口的紅色流動字幕吧？只要你有足夠的耐心你也能實現這個效果！
一個 16*16點陣LED屏單片機學習板：缺貨，停止郵購
硬件資源：
1、一片AT89S51單片機
2、由4個8*8點陣LED模塊組成一個16X16點陣LED
3、4個按鍵開關（功能預留）
4、一個REST手動復位按鍵
5、一個DS1302時鐘芯片、CR2032斷電記憶電池座、蜂鳴器（功能預留）。
6、電路板大小：204*100*15 毫米
注意：本電路板耗電較大，正常工作時LM7805穩壓器比較燙手，有條件的客戶可以加裝散熱器或者直接用5V/1A開關電源供電（跳過7805穩壓器）
詳細配套軟件資料：
1、由下向上滾動的“單片機是工業中最基礎的運用......”匯編語言完整源程序

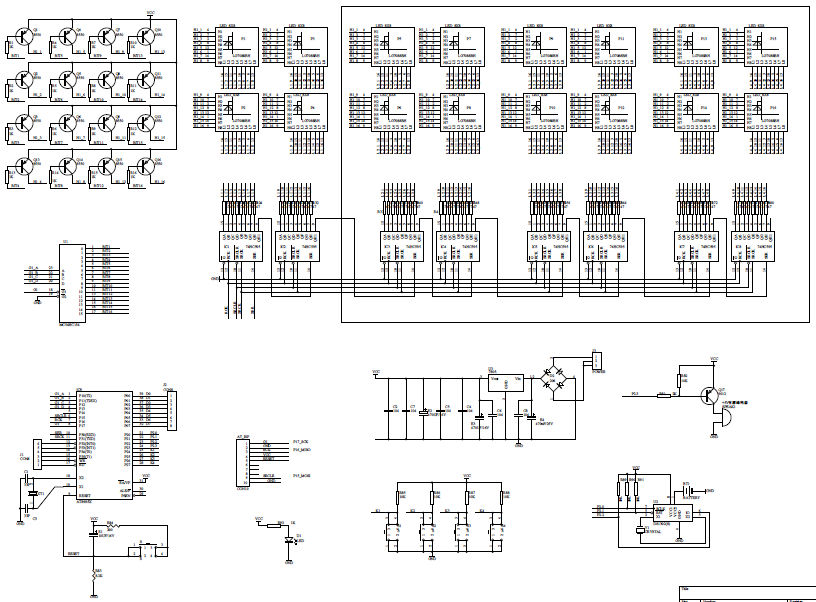

2、PDF格式的原理圖、裝配安裝示意圖
3、配有中、英文字模資料、示范程序
工作原理分析：
從理論上說，不論顯示圖形還是文字，只要控制與組成這些圖形或文字的各個點所在位置相對應的LED器件發光，就可以得到我們想要的顯示結果，這種同時控制各個發光點亮滅的方法稱為靜態驅動顯示方式。16×16的點陣共有256個發光二極管，顯然單片機沒有這么多端口，如果我們采用鎖存器來擴展端口，按8位的鎖存器來計算，1 6×16的點陣需要256/8=32個鎖存器。這個數字很龐大，因?yàn)槲覀儍H僅是16×16的點陣，在實際應用中的顯示屏往往要大得多，這樣在鎖存器上花的成本將是一個很龐大的數字。
因此在實際應用中的顯示屏都不采用這種設計，而采用另一種稱為動態掃描的顯示方法。動態掃描的意思簡單地說就是逐行輪流點亮，這樣掃描驅動電路就可以實現多行(比如16行)的同名列共用一套列驅動器。具體就1
6×16的點陣來說，把所有同l行的發光管的陽極連在一起，把所有同一列的發光管的陰極連在一起(共陽的接法)，先送出對應第1行發光管亮滅的數據并鎖存，然后選通第l行使其燃亮一定的時間，然后熄滅；再送出第2行的數據并鎮存，然后選通第2行使其燃亮相同的時間，然后熄滅；-…?第16行之后，又重新燃亮第1行，腹輪回。當這樣輪回的速度足夠快(每秒24次以上)，由于人眼的視覺暫留現象，就能看到顯示屏上穩定的圖形了。
采用掃描方式進行顯示時，每行有一個行驅動器，各行的同名列共用一個列驅動器。顯示數據通常存儲在單片機的存儲器中，按8位一個字節的形式順序排放。顯示時要把一行中各列的數據都傳送到相應的列驅動器上去，這就存在一個顯示數據傳輸?shù)膯?wèn)題。從控制電路到列驅動器的數據傳輸可以采用并行方式或串行方式。顯然，采用并行方式時，從控制電路到列驅動器的線路數量大，相應的硬件數目多。當列數很多時，并行傳輸?shù)姆桨甘遣豢扇〉摹?br>
采用串行傳輸?shù)姆椒ǎ刂齐娐房梢灾挥靡桓盘?hào)線，將列數據一位一位傳往列驅動器，在硬件方面無疑是十分經濟的。但是，串行傳輸過程較長，數據按順序一位一位地輸出給列驅動器，只有當一行的各列數據都已傳輸?shù)轿恢螅@一行的各列才能并行地進行顯示。這樣，對于一行的顯示過程就可以分解成列數據準備(傳輸)和列數據顯示兩個部分。對于串行傳輸方式來說，列數據準備時間可能相當長．在行掃描周期確定的情況下，留給行顯示的時間就太少了，以致影響到LED的亮度。
解決串行傳輸中列數據準備和列數據顯示的時間矛盾問題，可以采用重疊處理的方法。即在顯示本行各列數據的同時，傳送下一行的列數據。為了達到重疊處理的目的，列數據的顯示就需要具有鎖存功能。經過上述分析，可以歸納出列驅動器電路應具備的主要功能。對于列數據準備來說，它應能實現串人并出的移位功能；對于列數據顯示來說，應具有并行鎖存的功能。這樣，本行已準備好的數據打入并行鎖存器進行顯示時，串并移位寄存器就可以準備下一行的列數據，而不會影響本行的顯示。

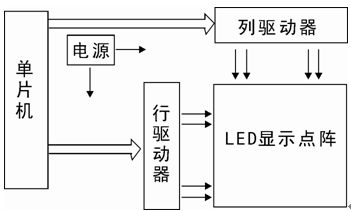

硬件電路大致上可以分成單片機系統及外圍電路、列驅動電路和行驅動電路三部分
單片機系統及外圍電路：
單片機采用89C51或其兼容系列的芯片，采用24MHz或更高頻率的晶振，以獲得較高的刷新頻率，使顯示更穩定。單片機的串口與列驅動器相連，用來送顯示數據。P1口低4位與行驅動器相連，送出行選信號；P1.5～P1.7口則用來發送控制信號。PO和P2口空著，在有必要時可以擴展系統的ROM和RAM。
列驅動電路：
列驅動電路由集成電路74HC595構成。它具有一個8位串人并出的移位寄存器和一個8位輸出鎖存器的結構，而且移位寄存器和輸出鎖存器的控制是各自獨立的，可以實現在顯示本行各列數據的同時，傳送下一行的列數據，即達到重疊處理的目的。
它的輸入側有8個串行移位寄存器，每個移位寄存器的輸出都連接一個輸出鎖存器。引腳SI是串行數據的輸入端。引腳SCK是移位寄存器的移位時鐘脈沖，在其上升沿發生移位，并將SI的下一個數據打人最低位。移位后的各位信號出現在各移位寄存器的輸出端，也就是輸出鎖存器的輸入端。RCK是輸出鎖存器的打人信號，其上升沿將移位寄存器的輸出打人到輸出鎖存器。引腳G是輸出三態門的開放信號，只有當其為低時鎖存器的輸出才開放，否則為高阻態。SCLR信號是移位寄存器的靖0輸入端，當其為低時移位寄存器的輸出全部為o。由于SCK和RCK兩個信號是互相獨立的，所以能夠做到輸人串行移位與輸出鎖存互不干擾。芯片的輸出端為QA～QH．最高位QH可作為多片74HC595級聯應用時，向上一級的級聯輸出。但因QH受輸出鎖存器打人控制，所以還從輸出鎖存器前引出了QH’，作為與移位寄存器完全同步的級聯輸出。
行驅動電路：
單片機P1口低4位輸出的行號經4／16線譯碼器74LSl54譯碼后生成1 6條行選通信號線，再經過驅動器驅動對應的行線。一條行線上要帶動16列的LED進行顯示，按每一LED器件20
mA電流計算，16個LED同時發光時，需要320 mA電流，選用三極管8550作為驅動管可滿足要求。
系統程序的設計
顯示屏軟件的主要功能是向屏體提供顯示數據，并產生各種控制信號，使屏幕按設計的要求顯示。根據軟件分層次設計的原理，可把顯示屏的軟件系統分成兩大層：第一層是底層的顯示驅動程序，第二層是上層的系統應用程序。顯示驅動程序負責向屏體送顯示數據，并負責產生行掃描信號和其它控制信號，配合完成LED顯示屏的掃描顯示工作。顯示驅動程序由定時器T0中斷程序?qū)崿F(xiàn)。系統應用程序完成系統環境設置(初始化)、顯示效果處理等工作，由主程序來實現。
從有利于實現較復雜的算法(顯示效果處理)和有利于程序結構化考慮，顯示屏程序適宜采用c語言編寫。
顯示驅動程序：
顯示驅動程序在進人中斷后首先要對定時器T0重新賦初值，以保證顯示屏刷新率的穩定，1／16掃描顯示屏的刷新率(幀頻)計算公式如下：
刷新率(幀頻)=1/16×T0溢出率=1/16×fosc/12(65536—to) 其中fosc為晶振頻率，to為定時器T0初值(工作在16位定時器模式)。
然后顯示驅動程序查詢當前燃亮的行號，從顯示緩存區內讀取下一行的顯示數據，并通過串口發送給移位寄存器。為消除在切換行顯示數據的時候產生拖尾現象，驅動程序先要關閉顯示屏，即消隱，等顯示數據打人輸出鎖存器并鎖存，然后再輸出新的行號，重新打開顯示。

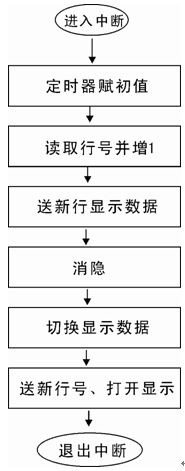

圖7.4 顯示驅動程序流程圖
系統主程序：
系統主程序開始以后，首先是對系統環境初始化，包括設置串口、定時器、中斷和端口；然后向上滾動顯示“單片機是工業中最基礎的運用......”。由于單片機沒有停機指令，所以可以設置系統程序不斷地循環執行上述顯示效果。

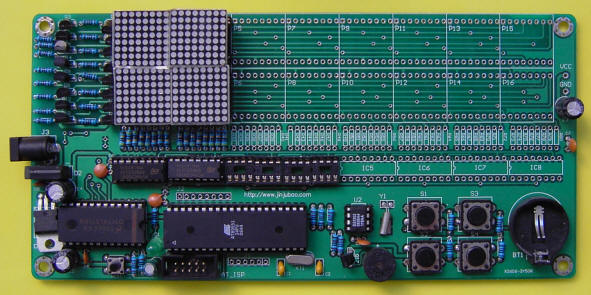

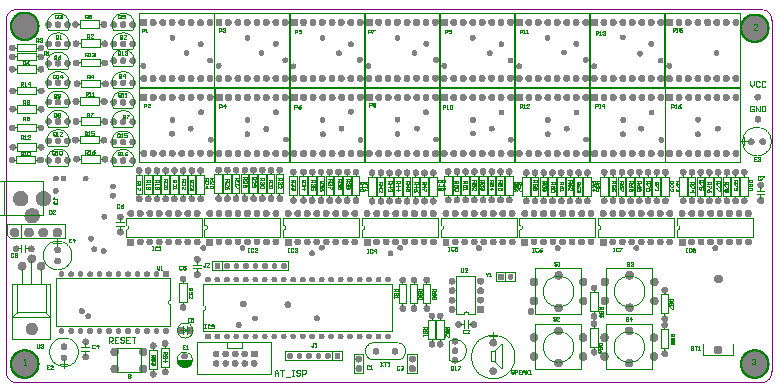

裝配圖片
以下是部分源程序，不完整，僅供參考，這是完整的資料。
; **********************************
; * *
; * 單個16*16點陣電子屏字符顯示器 *
; * AT89C52 12MHZ晶振 *
; **********************************
;顯示字用查表法，不占內存，字符用16*16共陽LED點陣，
;效果：向上滾動顯示19個字，再重復循環。
;R1：查表偏址寄存器，B：查表首址，R2：掃描地址(從00-0FH)。
;R3：滾動顯示時控制移動速度，單字顯示可控制靜止顯示的時間。
;************;
;中斷入口程序;
;************;
;
ORG 0000H
LJMP START
ORG 0003H
RETI
ORG 000BH
LJMP INTT0
ORG 0013H
RETI
ORG 001BH
RETI
ORG 0023H
RETI
ORG 002BH
RETI
;
;************;
; 初始化程序 ;
;************;
;
;
;************;
; 主程序 ;
;************;
;
START: MOV 20H,#00H ;清標志,00H為第16行開始掃描標志,01為1幀掃描結束標志
MOV A,#0FFH ;端口初始化
MOV P1,A
MOV P2,A
MOV P3,A
MOV P0,A
CLR P1.6 ;串行寄存器打入輸出端控制位
MOV TMOD,#01H ;使用T0作16位定時器,行掃描用。
MOV TH0,#0FCH ;1ms初值(12MHZ)
MOV TL0,#18H
MOV SCON,#00H ;串口0方式傳送顯示字節
MOV IE,#82H ;T0中斷允許,總中斷允許
MOV SP,#70H
MAIN: LCALL DIS1 ;顯示準備，黑屏，1.5秒
MOV DPTR,#TAB
LCALL MOVDISP ;向上滾動顯示一頁(8個字)
INC DPH
LCALL MOVDISP ;向上滾動顯示一頁(8個字)
INC DPH
LCALL MOVDISP ;向上滾動顯示一頁(8個字)
AJMP MAIN
;
;
;********************;
; 多字滾動顯示子程序 ;
;********************;
;每次8個字，入口時定義好DPTR值
;
MOVDISP: MOV B,#00H ;向上移動顯示，查表偏址暫存（從00開始）
DISLOOP: MOV R3,#07H ;移動速度
DISMOV: MOV R2,#00H ;第0行開始
MOV R1,B ;
SETB TR0 ;開掃描（每次一幀）
WAITMOV: JBC 01H,DISMOV1 ;標志為1掃描一幀結束（16毫秒為1幀，每行1毫秒）
AJMP WAITMOV
DISMOV1: DJNZ R3,DISMOV ;1幀重復顯示（控制移動速度）
INC B ;顯示字的下一行（每行2字節）
INC B ;
MOV A,R1 ;R1為0，8個字顯示完
JZ MOVOUT ;
AJMP DISLOOP ;
MOVOUT: RET ;移動顯示結束
;
;
;*****************;
; 單字顯示子程序 ;
;*****************;
;顯示表中某個字
DIS1: MOV R3,#5AH ;靜止顯示時間控制（16MS*#=1.6秒）
DIS11: MOV R2,#00H ;一幀掃描初始值（行地址從00-0FH）
MOV DPTR,#TAB ;取表首址
MOV R1,#00H ;查表偏址（顯示第一個字）
SETB TR0 ;開掃描（每次一幀）
WAIT11: JBC 01H,DIS111 ;為1，掃描一幀結束
AJMP WAIT11
DIS111: DJNZ R3,DIS11
RET
;
;
;************;
; 掃描程序 ;
;************;
;注意省略了一部分
;***************;
; 掃描文字表 ;
;***************;
;
TAB: DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH
;黑屏
DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH
DB 0F7H,0DFH,0F9H,0CFH,0FBH,0BFH,0C0H,007H,0DEH,0F7H,0C0H,007H,0DEH,0F7H,0DEH,0F7H
;-- 文字: 單 --
DB 0C0H,007H,0DEH,0F7H,0FEH,0FFH,000H,001H,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH
DB 0FFH,0BFH,0EFH,0BFH,0EFH,0BFH,0EFH,0BBH,0E0H,001H,0EFH,0FFH,0EFH,0FFH,0EFH,0FFH
;-- 文字: 片 --
DB 0E0H,00FH,0EFH,0EFH,0EFH,0EFH,0EFH,0EFH,0DFH,0EFH,0DFH,0EFH,0BFH,0EFH,07FH,0EFH
DB 0EFH,0FFH,0EFH,007H,0EFH,077H,001H,077H,0EFH,077H,0EFH,077H,0C7H,077H,0CBH,077H
;-- 文字: 機 --
DB 0ABH,077H,0AFH,077H,06EH,0F7H,0EEH,0F5H,0EDH,0F5H,0EDH,0F5H,0EBH,0F9H,0EFH,0FFH
DB 0FFH,0FFH,0F0H,00FH,0F7H,0EFH,0F0H,00FH,0F7H,0EFH,0F0H,00FH,0FFH,0FFH,000H,001H
;-- 文字: 是 --
DB 0FEH,0FFH,0F6H,0FFH,0F6H,007H,0F6H,0FFH,0EAH,0FFH,0DCH,0FFH,0BFH,001H,0FFH,0FFH
DB 0FFH,0FFH,0C0H,003H,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH
;-- 文字: 工 --
DB 0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,000H,001H,0FFH,0FFH,0FFH,0FFH
DB 0FBH,0BFH,0FBH,0BFH,0FBH,0BFH,0FBH,0BBH,0BBH,0B9H,0DBH,0B3H,0DBH,0B7H,0EBH,0AFH
;-- 文字: 業 --
DB 0E3H,0AFH,0EBH,09FH,0FBH,0BFH,0FBH,0BFH,0FBH,0BBH,000H,001H,0FFH,0FFH,0FFH,0FFH
DB 0FEH,0FFH,0FEH,0FFH,0DEH,0F7H,0C0H,003H,0DEH,0F7H,0DEH,0F7H,0DEH,0F7H,0DEH,0F7H
;-- 文字: 中 --
DB 0DEH,0F7H,0C0H,007H,0DEH,0F7H,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH
;
DB 0FEH,0FFH,0FEH,0FFH,0DEH,0F7H,0C0H,003H,0DEH,0F7H,0DEH,0F7H,0DEH,0F7H,0DEH,0F7H
;-- 文字: 中 --
DB 0DEH,0F7H,0C0H,007H,0DEH,0F7H,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH
DB 0E0H,00FH,0EFH,0EFH,0E0H,00FH,0EFH,0EFH,0E0H,00FH,0FFH,0FFH,000H,001H,0DDH,0FFH
;-- 文字: 最 --
DB 0C1H,003H,0DDH,077H,0C1H,0AFH,0DCH,0DFH,0C1H,0AFH,01DH,071H,0FCH,0FBH,0FDH,0FFH
DB 0F7H,0DFH,0F7H,0DFH,080H,003H,0F7H,0DFH,0F0H,01FH,0F7H,0DFH,0F0H,01FH,0F7H,0DFH
;-- 文字: 基 --
DB 000H,001H,0F7H,0DFH,0EEH,0E7H,0C0H,011H,03EH,0FBH,0FEH,0FFH,080H,003H,0FFH,0FFH
DB 0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,000H,001H,0FCH,07FH,0FCH,0BFH,0FAH,0BFH,0FAH,0DFH
;-- 文字: 本 --
DB 0F6H,0EFH,0EEH,0E7H,0D0H,011H,03EH,0FBH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FFH,0FFH
DB 0EFH,07FH,0EFH,07FH,0DFH,07FH,083H,003H,0BAH,0FBH,0BAH,0FBH,0B9H,0FBH,083H,07BH
;-- 文字: 的 --
DB 0BBH,0BBH,0BBH,09BH,0BBH,0DBH,0BBH,0FBH,083H,0FBH,0BBH,0D7H,0BFH,0EFH,0FFH,0FFH
DB 0FEH,0FFH,0FFH,07FH,0C0H,003H,0DFH,0FFH,0DDH,0FFH,0DEH,0F7H,0CFH,073H,0D7H,037H
;-- 文字: 應 --
DB 0DBH,06FH,0DBH,06FH,0D9H,0DFH,0BBH,0DFH,0BFH,0BFH,0A0H,001H,07FH,0FFH,0FFH,0FFH
DB 0FFH,0FFH,0E0H,003H,0EFH,07BH,0EFH,07BH,0EFH,07BH,0E0H,003H,0EFH,07BH,0EFH,07BH
;-- 文字: 用 --
DB 0EFH,07BH,0E0H,003H,0EFH,07BH,0EFH,07BH,0DFH,07BH,0DFH,07BH,0BFH,06BH,07FH,077H
DB 0FDH,0FFH,0FEH,0FFH,0FFH,07FH,000H,001H,0FDH,0FFH,0FDH,0FFH,0FCH,00FH,0FDH,0EFH
;-- 文字: 方 --
DB 0FBH,0EFH,0FBH,0EFH,0F7H,0EFH,0F7H,0EFH,0EFH,0EFH,0DFH,06FH,03FH,09FH,0FFH,0FFH
;
DB 0FDH,0FFH,0FEH,0FFH,0FFH,07FH,000H,001H,0FDH,0FFH,0FDH,0FFH,0FCH,00FH,0FDH,0EFH
;-- 文字: 方 --
DB 0FBH,0EFH,0FBH,0EFH,0F7H,0EFH,0F7H,0EFH,0EFH,0EFH,0DFH,06FH,03FH,09FH,0FFH,0FFH
DB 0FFH,05FH,0FFH,067H,0FFH,06FH,080H,003H,0FFH,07FH,0FFH,07FH,0FFH,07FH,0C1H,07FH
;-- 文字: 式 --
DB 0F7H,0BFH,0F7H,0BFH,0F7H,0BFH,0F4H,0DFH,0E3H,0DDH,08FH,0EDH,0DFH,0F5H,0FFH,0FBH
DB 0F9H,0BFH,0C7H,0AFH,0F7H,0B7H,0F7H,0B7H,0F7H,0BFH,000H,001H,0F7H,0BFH,0F7H,0B7H
;-- 文字: 我 --
DB 0F1H,0D7H,0C7H,0CFH,037H,0DFH,0F7H,0AFH,0F6H,06DH,0F7H,0F5H,0D7H,0F9H,0EFH,0FDH
DB 0FFH,007H,0C0H,06FH,0EDH,0EFH,0F6H,0DFH,0C0H,001H,0DDH,0FDH,0BDH,0FFH,0C0H,003H
;-- 文字: 愛 --
DB 0FBH,0FFH,0F8H,00FH,0F3H,0DFH,0F4H,0BFH,0EFH,03FH,09CH,0CFH,073H,0F1H,0CFH,0FBH
DB 0F7H,0DFH,0F9H,0CFH,0FBH,0BFH,0C0H,007H,0DEH,0F7H,0C0H,007H,0DEH,0F7H,0DEH,0F7H
;-- 文字: 單 --
DB 0C0H,007H,0DEH,0F7H,0FEH,0FFH,000H,001H,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH
DB 0FFH,0BFH,0EFH,0BFH,0EFH,0BFH,0EFH,0BBH,0E0H,001H,0EFH,0FFH,0EFH,0FFH,0EFH,0FFH
;-- 文字: 片 --
DB 0E0H,00FH,0EFH,0EFH,0EFH,0EFH,0EFH,0EFH,0DFH,0EFH,0DFH,0EFH,0BFH,0EFH,07FH,0EFH
DB 0EFH,0FFH,0EFH,007H,0EFH,077H,001H,077H,0EFH,077H,0EFH,077H,0C7H,077H,0CBH,077H
;-- 文字: 機 --
DB 0ABH,077H,0AFH,077H,06EH,0F7H,0EEH,0F5H,0EDH,0F5H,0EDH,0F5H,0EBH,0F9H,0EFH,0FFH
DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH
;黑屏
DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH
;
END
