超聲波測距學習板，可應用于汽車倒車、建筑施工工地以及一些工業現場的位置監控，也可用于如液位、井深、管道長度的測量等場合。測量精度1cm，測量時與被測物體無直接接觸，能夠清晰穩定地顯示測量結果。

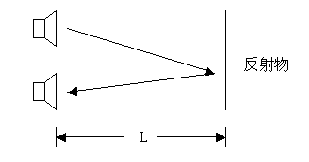

超聲波測距原理：
超聲波發生器的內部結構有兩個壓電晶片和一個共振板，當它的兩極外加上固有振蕩頻率的脈沖電壓時壓電晶片會發生共振并產生超聲波。如果共振板接收到超聲波時，也會迫使壓電晶片產生振動，反過來將機械能轉換為電信號，成為超聲波接收器。
在超聲波測距電路中，發射端連續輸出一系列脈沖方波，然后判斷接收端，實現超聲測距一般有以下兩種方法：
① 讀取輸出端脈沖電壓的平均值，該電壓 (其幅值基本固定 )與距離成正比，測量電壓即可測得距離；
② 測量輸出脈沖的寬度，即發射超聲波與接收超聲波的時間間隔 t，故被測距離為 S=1／2vt。
我們的產品采用第二種方案。由于超聲波的傳播速度和溫度有關，如果溫度變化不大，則可認為聲速基本不變 。如果測距精度要求很高，則應通過溫度補償?shù)姆椒右孕Ｕ�。超聲波測距適用于高精度的中長距離測量。因?yàn)槌暡ㄔ跇?biāo)準空氣中的傳播速度為331.45米/秒，由單片機負責計時，單片機使用12M晶振，所以此系統的測量精度理論上可以達到毫米級。
超聲波測距的算法設計:
超聲波在空氣中傳播速度為每秒鐘340米（15℃時）。X2是聲波返回的時刻，X1是聲波發聲的時刻，X2-X1得出的是一個時間差的絕對值，假定X2-X1=0.01S，則有（340×0.01S）/2=1.7。這就是根據超聲波從發出到遇到反射物后返回的時間換算后得到的1.7米距離。
產品1：超聲波測距成品學習板 缺貨，停止郵購！
產品性能特點：

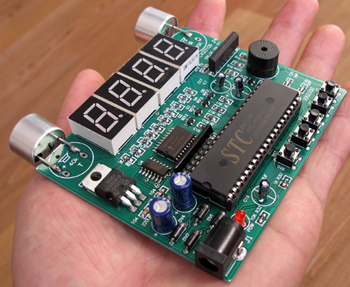

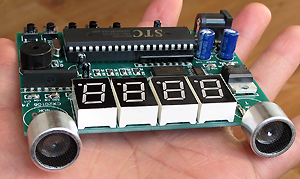

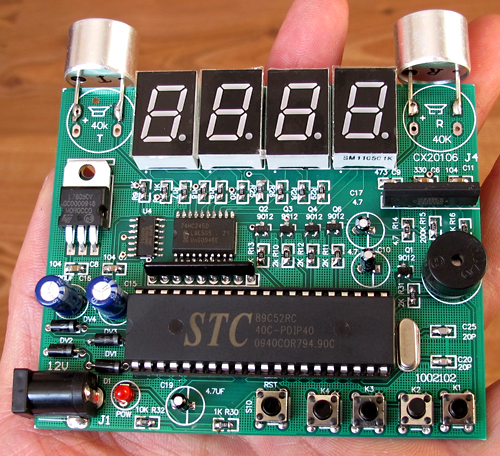

我們的超聲波測距成品學習板大小為90*75*10毫米，板上自帶：超聲波收發傳感器、接收放大電路、四位LED數碼顯示、四位按鍵（四個按鈕和蜂鳴器屬于功能預留，程序中無定義），電源部分自帶整流、濾波、穩壓電路，允許交流7～15V或者直流9～16V輸入，經過實際測試，測量范圍可達0.27～3.5米，測量精度為1厘米。因?yàn)槲覀兡芴峁┩暾脑闯绦�，客�?hù)不但可以學習超聲波測距的知識，還可以直接將這項技術用于產品開發，是不可多得的資料。
單片機系統及顯示電路：
超聲波學習板采用STC89C52單片機，晶振為12M，單片機用P1.0口輸出超聲波換能器所需的40K方波信號,利用外中斷口0監測超聲波接收電路輸出的返回信號,顯示電路采用簡單的4位共陽LED數碼管,段碼用74HC245D,位碼用PNP三極管9012驅動.

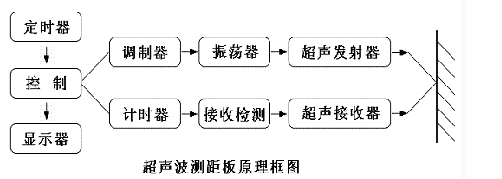

主要由單片機系統及顯示電路、超聲波發射電路和超聲波檢測接收電路三部分組成。采用STC89C52來實現對CX20106A紅外接收芯片和TCT40-10系列超聲波轉換模塊的控制。單片機通過P1.0引腳經反相器來控制超聲波的發送，然后單片機不停的檢測INT0引腳，當INT0引腳的電平由高電平變?yōu)榈碗娖綍r(shí)就認為超聲波已經返回。計數器所計的數據就是超聲波所經歷的時間，通過換算就可以得到傳感器與障礙物之間的距離。
答疑解惑：
1、為什么你們選40KHZ的超聲波傳感器？
因?yàn)槌暡ㄔ诳諝庵袀鞑r(shí)衰減很大，衰減的程度與頻率成正比，但是頻率越高則分辨力也會越高，所以短距離測量時一般選頻率高的傳感器（100KHZ以上），長距離測距只能選頻率低的傳感器。
2、為什么你們的最小檢測距離為27厘米？
為了防止超聲波發射傳感器發出超聲波沿電路板或者外殼直接進入超聲波接收傳感器內引起誤判斷，所以程序要求超聲波發射若干時間后必須停止若干時間，這個時間大約是超聲波在空氣中傳播20多厘米的時間，這段時間內是不接受信號的，主要就是為了躲開直接傳導的信號避免引起誤判斷。
3、電路板上的四個按鈕和蜂鳴器有啥作用？
這是為后續開發應用所預留的，例如你可以在程序中定義為開關功能，按下一個按鍵，電路板開始測距、按下另一個按鍵電路板停止測距，或者定義為多檔距離報警設定，當檢測到低于設定距離時，驅動蜂鳴器報警。其實我們的電路板您也可以加以改進，例如用1602的液晶模塊代替數碼管顯示、增加語音電路實現語音播報探測距離等等。
4、為什么我的板不管前面有無遮擋物總是顯示27呢？
這是因?yàn)闃?biāo)有T字樣的超聲波接收頭沒有收到正確的回波信息導致工作異常引起的，我們發現接收頭比較嬌嫩，輕微的磕碰就會導致內部器件錯位影響正常工作，但是你只要稍稍旋轉或者上下?lián)軇?dòng)一下接收頭，很多情況就會排除故障又能正常工作了。
超聲波測距板配套12V 1A直流穩壓電源 10元一個
超聲波專用發射接收頭 缺貨，停止郵購！ （標有T字樣的是發射頭，標有R字樣的是接收頭）
點擊這里可以看到超聲波測距學習板的PDF原理圖 以下是附帶的詳細使用資料截圖：
以下是部分匯編源程序，購買我們產品后我們可以通過電子郵件將完整的單片機匯編語言源程序和燒寫文件發送給客戶。
;///////////////////////////////////////////////////////
; USE BY :超聲波測距器
; IC :AT89C51
; TEL :
; OSCCAL :XT (12M)
; display :共陽LED顯示
;///////////////////////////////////////////////////////
;測距范圍7CM-11M，堆棧在4FH以上，20H用于標志
;顯示緩沖單元在40H-43H，使用內存44H、45H、46H用于計算距離
;
VOUT EQU P1.0 ; 紅外脈沖輸出端口
speak equ p1.1
;********************************************
;* 中斷入口程序 *
;********************************************
;
ORG 0000H
LJMP START
ORG 0003H
LJMP PINT0
ORG 000BH
reti
ORG 0013H
RETI
ORG 001BH
LJMP INTT1
ORG 0023H
RETI
ORG 002BH
RETI
;
;********************************************
;* 主 程 序 *
;********************************************
;
START: MOV SP,#4FH
MOV R0,#40H ;40H-43H為顯示數據存放單元（40H為最高位）
MOV R7,#0BH
CLEARDISP: MOV @R0,#00H
INC R0
DJNZ R7,CLEARDISP
MOV 20H,#00H
MOV TMOD,#11H ;T1為 T0為16位定時器
MOV TH0,#00H ;65毫秒初值
MOV TL0,#00H
MOV TH1,#00H
MOV TL1,#00H
MOV P0,#0FFH
MOV P1,#0FFH
MOV P2,#0FFH
MOV P3,#0FFH
MOV R4,#04H ;超聲波肪沖個數控制（為賦值的一半）
SETB PX0
SETB ET1
SETB EA
SETB TR1 ;開啟測距定時器
start1: LCALL DISPLAY
JNB 00H,START1 ;收到反射信號時標志位為1
CLR EA
LCALL WORK ;計算距離子程序
clr EA
MOV R2,#32h;#64H ;測量間隔控制（約4*100=400MS）
LOOP: LCALL DISPLAY
DJNZ R2,LOOP
CLR 00H
setb et0
mov th0,00h
mov tl0,00h
SETB TR1 ;重新開啟測距定時器
SETB EA
SJMP Start1
;
;****************************************************
;* 中斷程序* *
;****************************************************
;T1中斷，發超聲波用 ;T1中斷，65毫秒中斷一次
INTT1: CLR EA
CLR TR0
clr ex0
MOV TH0,#00H
MOV TL0,#00H
MOV TH1,#00H
MOV TL1,#00H
SETB ET0
SETB EA
SETB TR0 ;啟動計數器T0，用以計
intt11:
CPL VOUT ;40KHZ
nop
nop
nop
nop
nop
nop
nop
nop
nop
DJNZ R4,intt11
;超聲波發送完畢，
MOV R4,#04H
lcall delay_250 ;延時，避開發射的直達聲波信號
SETB EX0 ;開啟接收回波中斷
RETIOUT: RETI
;外中斷0，收到回波時進入
PINT0: nop
jb p3.2,pint0_exit
CLR TR0 ;關計數器
CLR EA ;
CLR EX0 ;
MOV 44H,TL0 ;將計數值移入處理單元
MOV 45H,TH0 ;
mov th0,#00h
mov tl0,#00h
jnb p3.2,$
SETB 00H ;接收成功標志
pint0_exit:
RETI
;
;****************************************************
;* 顯示程序 *
;****************************************************
; 40H為最高位，43H為最低位，先掃描高位
DISPLAY: MOV R1,#40H;G
MOV R5,#7fH;G
PLAY: MOV A,R5
MOV P0,#0FFH
MOV P2,A
MOV A,@R1
MOV DPTR,#TAB
MOVC A,@A+DPTR
MOV P0,A
LCALL DL1MS
INC R1
MOV A,R5
JNB ACC.4,ENDOUT;G
RR A
MOV R5,A
AJMP PLAY
ENDOUT: MOV P2,#0FFH
MOV P0,#0FFH
RET
;
TAB: DB 18h, 7Bh, 2Ch, 29h, 4Bh, 89h, 88h, 3Bh, 08h, 09h,0ffh
;共陽段碼表 "0" "1" "2" "3" "4"
"5""6" "7" "8" "9" "不亮""A""-"
;
;****************************************************
;* 延時程序 *
;****************************************************
;
DL1MS:
push 06h
push 07h
MOV R6,#14H
DL1: MOV R7,#19H
DL2: DJNZ R7,DL2
DJNZ R6,DL1
pop 07h
pop 06h
RET
;
;****************************************************
;* 距離計算程序 (=計數值*17/1000cm) *
;****************************************************
;
work: PUSH ACC
PUSH PSW
PUSH B
MOV PSW, #18h
MOV R3, 45H
MOV R2, 44H
MOV R1, #00D
MOV R0, #17D
LCALL MUL2BY2
MOV R3, #03H
MOV R2, #0E8H
LCALL DIV4BY2
LCALL DIV4BY2
MOV 40H, R4
MOV A,40H
JNZ JJ0
MOV 40H,#0AH ;最高位為零，不點亮
JJ0: MOV A, R0
MOV R4, A
MOV A, R1
MOV R5, A
MOV R3, #00D
MOV R2, #100D
LCALL DIV4BY2
MOV 41H, R4
MOV A,41H
JNZ JJ1
MOV A,40H ;次高位為0，先看最高位是否為不亮
SUBB A,#0AH
JNZ JJ1
MOV 41H,#0AH ;最高位不亮，次高位也不亮
JJ1: MOV A, R0
MOV R4, A
MOV A, R1
MOV R5, A
MOV R3, #00D
MOV R2, #10D
LCALL DIV4BY2
MOV 42H, R4
MOV A,42H
JNZ JJ2
MOV A,41H ;次次高位為0，先看次高位是否為不亮
SUBB A,#0AH
JNZ JJ2
MOV 42H,#0AH ;次高位不亮，次次高位也不亮
JJ2: MOV 43H, R0
POP B
POP PSW
POP ACC
RET
;
;****************************************************
;* 兩字節無符號數乘法程序 *
;****************************************************
; R7R6R5R4 <= R3R2 * R1R0
超聲波測距學習板全部元件清單：
AT_ISP DC3-10 座子
STC_ISP 3 芯單排針
C6 330P
C7 104
C8 104
C9 473
C10 3.3UF/25V
C11 104
C15 470UF/25V
C16 470UF/25V
C17 3.3UF/25V
C19 3.3UF/25V
C20 20P
C25 20P
D1 (電源指示燈) φ3 LED（紅色）
D2 206 橋堆
DS1 0.5 寸數碼管
DS2 0.5 寸數碼管
DS3 0.5 寸數碼管
DS4 0.5 寸數碼管
J3( POWER) 電源插座
J4 CX20106
LS1 [TX(F)] 超聲波發射管
LS4 [RX(S)] 超聲波接收管
LS3(SPEAK) +5V 有源蜂鳴器
Q1 9012
Q2 9012
Q3 9012
Q4 9012
Q6 9012
R8 1K
R9 1K
R10 2K
R11 2K
R12 2K
R13 2K
R14 4.7
R15 200K
R16 220K
R17 1K
R18 1K
R19 1K
R20 1K
R25 1K
R26 1K
R28 1K
R29 1K
R30 1K
R31 2K
R32 10K
RL1 排阻A103
S1（K1） 12X12 按鍵
S2（K2） 12X12 按鍵
S3（K3） 12X12 按鍵
S4（K4） 12X12 按鍵
S10（RST） 6X6 按鍵
XT1 12MHZ
U7 7805
U5(AT89S51) IC-40P 座子
U6(74LS245) IC-20P 座子
U4(74LS04) IC-14P 座子
4 個數碼管插座IC-40P 座子

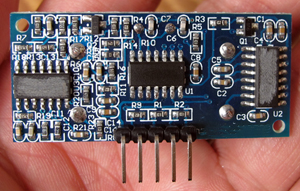

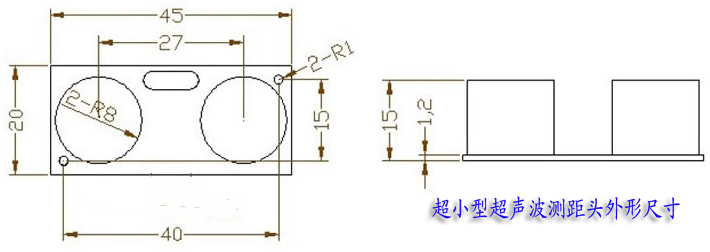

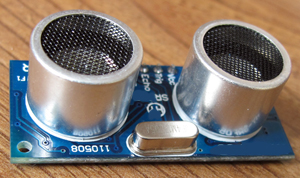

超小型超聲波測距頭 SRF05（配合單片機使用） 每個15元
這是一款體積很小，集成度較高的超聲波測距模塊，性能參數和國外的SRF05、SRF02等超聲波測距模塊類似。
技術參數：
1：工作電壓：DC5V
2：靜態電流：小于2mA
3：電平輸出：0～5V
4：測量精度：0.3cm
5：感應角度：不大于15度
6：探測距離：10cm-300cm
引腳功能：
1、VCC 正電源腳：5V直流的正極，4.2～6V電壓范圍。
2、Trig 控制端：需要測距時外部電路提供一個高電平信號，一般由外部單片機的IO口控制。
3、Echo 接收端：測量到的距離數據會對應輸出一個高電平，高電平的寬度和距離成正比。
4、OUT 開關量輸出端：無意義，功能預留。
5、GND 電源地：接5V直流的負極。

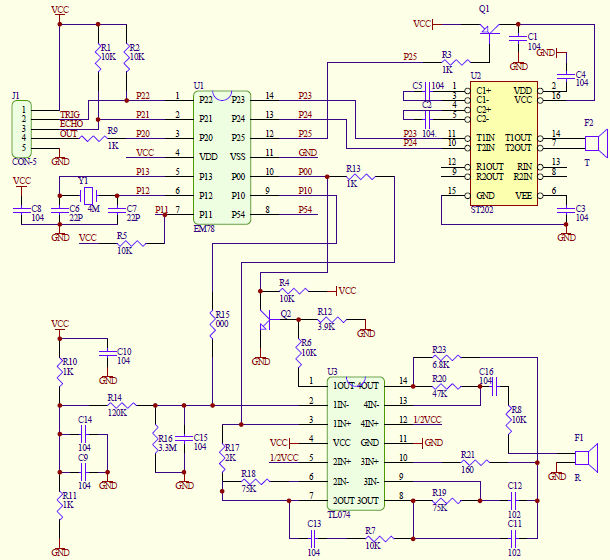

這是模塊的內部電路圖，主要器件的型號出于保密都打磨掉了，但是依然可以看出，U2應該是40KH的振蕩器，驅動超聲波發射頭發射信號，U1是單片機，P25低電平時U2獲得電源發射信號，U3應該是輸出整型電路，通過P00和單片機通訊。

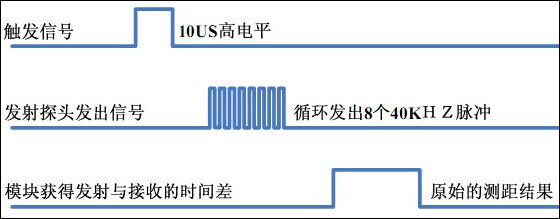

模塊的使用方法：?jiǎn)纹瑱C(jī)平時將Trig 控制端置低電平，需要測距時Trig 控制端置高電平，當Trig 控制端高電平大于10微秒時模塊啟動測距，這是單片機等待Echo 接收端變成高電平,一旦檢測到高電平，就可以開定時器計時，當Echo 接收端變成低電平時就可以讀定時器的值，測距距離（米）=(高電平時間（秒）*聲速(340M/S))/2 例如測量到的時間為0.01秒，那么距離為1.7米。

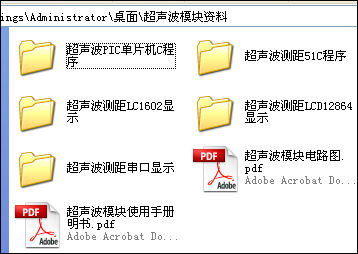

我們的模塊還提供全套測距程序：C51，PIC18F877,超聲波LCD1602顯示，超聲波LCD12864顯示，數碼管顯示，串口顯示等，測距參考程序。
/*
SMC1602A(16*2)模擬口線接線方式
連接線圖:
---------------------------------------------------
|LCM-----51 | LCM-----51 | LCM------51 |
--------------------------------------------------|
|DB0-----P1.0 | DB4-----P1.4 | RW-------P3.4 |
|DB1-----P1.1 | DB5-----P1.5 | RS-------P3.3 |
|DB2-----P1.2 | DB6-----P1.6 | E--------P3.5 |
|DB3-----P1.3 | DB7-----P1.7 | VLCD接1K電阻到GND|
---------------------------------------------------
接線：模塊TRIG接 P3.7 ECH0 接P3.6
[注:stc89c52使用12M或11.0592M晶振,實測使用11.0592M]
=============================================================*/
#include <AT89x51.H> //器件配置文件
#include <intrins.h>
#define RX P3_6
#define TX P3_7
#define LCM_RW P2_3 //定義LCD引腳
#define LCM_RS P2_4
#define LCM_E P2_2
#define LCM_Data P1
#define Key_Data P3_3 //定義Keyboard引腳
#define Key_CLK P3_2
#define Busy 0x80 //用于檢測LCM狀態字中的Busy標識
void LCMInit(void);
void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData);
void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code
*DData);
void Delay5Ms(void);
void Delay400Ms(void);
void Decode(unsigned char ScanCode);
void WriteDataLCM(unsigned char WDLCM);
void WriteCommandLCM(unsigned char WCLCM,BuysC);
unsigned char ReadDataLCM(void);
unsigned char ReadStatusLCM(void);
unsigned char code mcustudio[] ={"==Range Finder=="};
unsigned char code email[] = {"heyaodz@163.com "};
unsigned char code Cls[] = {" "};
unsigned char code ASCII[15] = {'0','1','2','3','4','5','6','7','8','9','.','-','M'};
static unsigned char DisNum = 0; //顯示用指針
unsigned int time=0;
unsigned long S=0;
bit flag =0;
unsigned char disbuff[4] ={ 0,0,0,0,};
//寫數據
void WriteDataLCM(unsigned char WDLCM)
{
ReadStatusLCM(); //檢測忙
LCM_Data = WDLCM;
LCM_RS = 1;
LCM_RW = 0;
LCM_E = 0; //若晶振速度太高可以在這后加小的延時
LCM_E = 0; //延時
LCM_E = 1;
}
//寫指令
void WriteCommandLCM(unsigned char WCLCM,BuysC) //BuysC為0時忽略忙檢測
{
if (BuysC) ReadStatusLCM(); //根據需要檢測忙
LCM_Data = WCLCM;
LCM_RS = 0;
LCM_RW = 0;
LCM_E = 0;
LCM_E = 0;
LCM_E = 1;
}
//讀數據
unsigned char ReadDataLCM(void)
{
LCM_RS = 1;
LCM_RW = 1;
LCM_E = 0;
LCM_E = 0;
LCM_E = 1;
return(LCM_Data);
}
//讀狀態
unsigned char ReadStatusLCM(void)
{
LCM_Data = 0xFF;
LCM_RS = 0;
LCM_RW = 1;
LCM_E = 0;
LCM_E = 0;
LCM_E = 1;
while (LCM_Data & Busy); //檢測忙信號
return(LCM_Data);
}
void LCMInit(void) //LCM初始化
{
LCM_Data = 0;
WriteCommandLCM(0x38,0); //三次顯示模式設置，不檢測忙信號
Delay5Ms();
WriteCommandLCM(0x38,0);
Delay5Ms();
WriteCommandLCM(0x38,0);
Delay5Ms();
WriteCommandLCM(0x38,1); //顯示模式設置,開始要求每次檢測忙信號
WriteCommandLCM(0x08,1); //關閉顯示
WriteCommandLCM(0x01,1); //顯示清屏
WriteCommandLCM(0x06,1); // 顯示光標移動設置
WriteCommandLCM(0x0F,1); // 顯示開及光標設置
}
//按指定位置顯示一個字符
void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData)
{
Y &= 0x1;
X &= 0xF; //限制X不能大于15，Y不能大于1
if (Y) X |= 0x40; //當要顯示第二行時地址碼+0x40;
X |= 0x80; //算出指令碼
WriteCommandLCM(X, 1); //發命令字
WriteDataLCM(DData); //發數據
}
//按指定位置顯示一串字符
void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code
*DData)
{
unsigned char ListLength;
ListLength = 0;
Y &= 0x1;
X &= 0xF; //限制X不能大于15，Y不能大于1
while (DData[ListLength]>0x19) //若到達字串尾則退出
{
if (X <= 0xF) //X坐標應小于0xF
{
DisplayOneChar(X, Y, DData[ListLength]); //顯示單個字符
ListLength++;
X++;
}
}
}
//5ms延時
void Delay5Ms(void)
{
unsigned int TempCyc = 5552;
while(TempCyc--);
}
//400ms延時
void Delay400Ms(void)
{
unsigned char TempCycA = 5;
unsigned int TempCycB;
while(TempCycA--)
{
TempCycB=7269;
while(TempCycB--);
};
}
/********************************************************/
void Conut(void)
{
time=TH0*256+TL0;
TH0=0;
TL0=0;
S=(time*1.8)/10; //算出來是MM
if((S>=7000)||flag==1) //超出測量范圍顯示“-”
{
flag=0;
DisplayOneChar(0, 1, ASCII[11]);
DisplayOneChar(1, 1, ASCII[10]); //顯示點
DisplayOneChar(2, 1, ASCII[11]);
DisplayOneChar(3, 1, ASCII[11]);
DisplayOneChar(4, 1, ASCII[11]);
DisplayOneChar(5, 1, ASCII[12]); //顯示M
}
else
{
disbuff[0]=S/1000;
disbuff[1]=S/100%10;
disbuff[2]=S/10%10;
disbuff[3]=S%10;
DisplayOneChar(0, 1, ASCII[disbuff[0]]);
DisplayOneChar(1, 1, ASCII[10]); //顯示點
DisplayOneChar(2, 1, ASCII[disbuff[1]]);
DisplayOneChar(3, 1, ASCII[disbuff[2]]);
DisplayOneChar(4, 1, ASCII[disbuff[3]]);
DisplayOneChar(5, 1, ASCII[12]); //顯示M
}
}
/********************************************************/
void zd0() interrupt 1 //T0中斷用來計數器溢出,超過測距范圍
{
flag=1; //中斷溢出標志
RX=0;
}
/********************************************************/
void StartModule() //啟動模塊
{
TX=1; //啟動一次模塊
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
TX=0;
}
void Timer_Count(void)
{
TR0=1; //開啟計數
while(RX); //當RX為1計數并等待
TR0=0; //關閉計數
Conut(); //計算
}
/********************************************************/
void delayms(unsigned int ms)
{
unsigned char i=100,j;
for(;ms;ms--)
{
while(--i)
{
j=10;
while(--j);
}
}
}
/*********************************************************/
void main(void)
{
unsigned int valA;
unsigned char TempCyc;
Delay400Ms(); //啟動等待，等LCM講入工作狀態
LCMInit(); //LCM初始化
Delay5Ms(); //延時片刻(可不要)
DisplayListChar(0, 0, mcustudio);
DisplayListChar(0, 1, email);
ReadDataLCM();//測試用句無意義
for (TempCyc=0; TempCyc<10; TempCyc++)
Delay400Ms(); //延時
DisplayListChar(0, 1, Cls);
TMOD=0x01; //設T0為方式1，GATE=1；
TH0=0;
TL0=0;
ET0=1; //允許T0中斷
EA=1; //開啟總中斷
while(1)
{
delayms(60);
RX=1;
StartModule();
for(valA=7510;valA>0;valA--)
{
if(RX==1)
{
Timer_Count();
}
}
}
}
一體化超聲波移動報警探測器 每套40元
超聲波移動探測器是一種新型的檢測器件，它工作時向周?chē)臻g發射超聲波信號，當周?chē)臻g出現移動的物體時，會引起超聲波聲場的擾動，從而觸發探測器報警，輸出下拉信號。
應用說明：
本產品主要的應用領域是汽車內部的報警檢測，它可以實現車門被打開瞬間或者是小偷從打開的車窗中拿走物品時立即報警，一般汽車防盜報警器都配備振動傳感器，振動傳感器通常也是采用三極管集電極開路輸出方式，所以我們的超聲波移動探測器可以直接代替原車的振動傳感器，甚至可以直接和原車的振動傳感器并聯，就能實現振動和超聲波移動雙檢測（請有一定技術把握時操作）
本產品也可用于樓房、小區通道、商鋪等無人值守的地方進行探測，和常用的紅外檢測技術相比，紅外對環境要求很高，不能使用在室外或者空氣流通大的場合，而超聲波對環境的要求低很多適應性更強。本產品固定也很方便，配有的萬向座可以方便地調節到任何角度。
性能參數：
A、工作電壓：DC10～15V（內部有78L08穩壓后供電）
B、輸出方式：NPN三極管集電極開路輸出，藍線輸出下拉信號
C、探測距離：0～5米（無法精確控制距離，只能改變檢測靈敏度，可以通過背后的旋鈕調節）
D、工作頻率：40KHz
E、工作電流：15mA
F、產品體積：90*40*25毫米
G、輸出引線：紅線：電源正極；黑線：電源地；藍線：輸出線。
模塊的輸出線有兩個白色的插頭，請對照上左圖插入插頭，當模塊接入12V的直流工作電壓后，紅藍兩只LED燈交替閃爍，說明超聲波發送接收正常，當檢測到周?chē)谢顒?dòng)物體時，中間的綠色LED點亮0.5秒，并輸出報警信號。
這種傳感器采用三極管集電極開路輸出的驅動模式，沒有活動物體時藍線輸出接近電源電壓的高電平，當傳感器檢測到信號時NPN三極管導通，三極管的集電極電壓下拉到0.1V左右，通過一個470歐姆的保護電阻輸出到藍色的輸出線上，這種結構可以和單片機系統直接接口，只要首先單片機將端口置1，當單片機檢測到端口電平變低得時就能輸出報警信號了。
相關產品鏈接：
全部產品價格 銀行帳號及郵購需知 訂貨流程 立即訂貨!
手機：15358760528 電話/傳真：0513－83342087 聯系人：謝剛
辦公地址：郵編226200 江蘇省啟東市江海中路511號水晶苑 A1
電子信箱：
QQ:834581271
電子制作實驗室網站 www.xinjiapolvyou.cn 啟東剛成電子有限公司簡介
