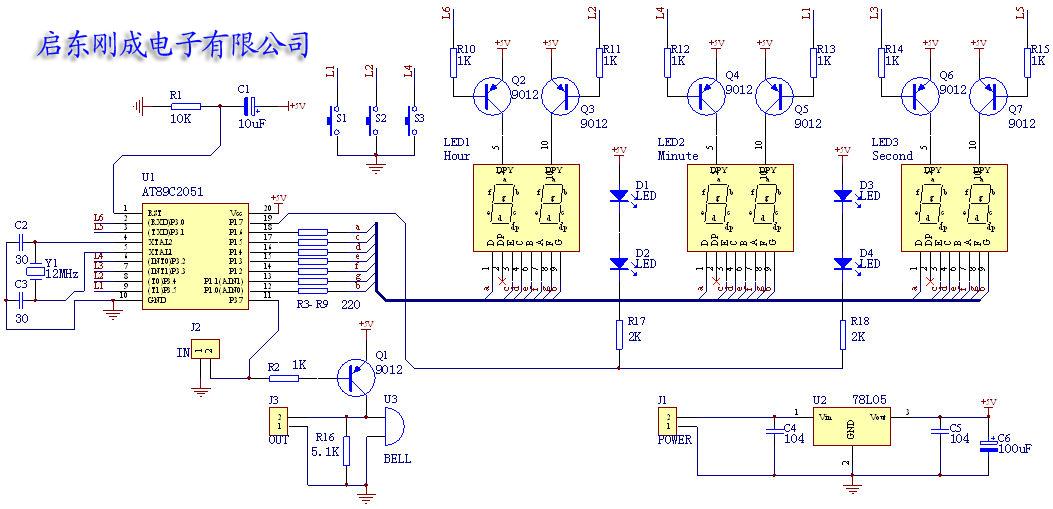

一、原理說明：
1、顯示原理：
顯示部分主要器件為2位共陽紅色數碼管，驅動采用PNP型三極管驅動，各端口配有限流電阻，驅動方式為掃描，占用P1.0～P1.6端口。冒號部分采用4個Φ3.0的紅色發光，驅動方式為獨立端口驅動，占用P1.7端口。
2、鍵盤原理：
按鍵S1～S3采用復用的方式與顯示部分的P3.5、P3.4、P3.2口復用。其工作方式為，在相應端口輸出高電平時讀取按鍵的狀態并由單片機支除抖動并賦予相應的鍵值。
3、迅響電路及輸入、輸出電路原理：
迅響電路由有源蜂鳴器和PNP型三極管組成。其工作原理是當PNP型三極管導通后有源蜂鳴器立即發出定頻聲響。驅動方式為獨立端口驅動，占用P3.7端口。
輸出電路是與迅響電路復合作用的，其電路結構為有源蜂鳴器，5.1K定值電阻R6，排針J3并聯。當有源蜂鳴器無迅響時J3輸出低電平，當有源蜂鳴器發出聲響時J3輸出高電平，J3可接入數字電路等各種需要。驅動方式為迅響復合輸出，不占端口。
輸入電路是與迅響電路復合作用的，其電路結構是在迅響電路的PNP型三極管的基極電路中接入排針J2。引腳排針可改變單片機I/O口的電平狀態，從而達到輸入的目的。驅動方式為復合端口驅動，占用P3.7端口。
4、單片機系統：
本產品采用AT89C2051為核心器件（AT89C2051燒寫程序必須借助專用編程器，我們提供的單片機已經寫入程序），并配合所有的必須的電路，只具有上電復位的功能，無手動復位功能。
二、使用說明：
1、功能按鍵說明： S1為功能選擇按鍵，S2為功能擴展按鍵，S3為數值加一按鍵。
2、功能及操作說明：操作時，連續短時間(小于1秒)按動S1，即可在以上的6個功能中連續循環。中途如果長按(大于2秒)S1，則立即回到時鐘功能的狀態。
1、時鐘功能：上電后即顯示10：10：00 ，寓意十全十美。
2、校時功能：短按一次S1，即當前時間和冒號為閃爍狀態，按動S2則小時位加1，按動S3則分鐘位加1，秒時不可調。
3、鬧鐘功能：短按二次S1，顯示狀態為22：10：00，冒號為長亮。按動S2剛小時位加1，按動S3則分鐘位加1，秒時不可調。當按動小時位超過23時則會顯示--：--：--，這個表示關閉鬧鐘功能。鬧鈴聲為蜂鳴器長鳴3秒鐘。
4、倒計時功能：短按三次S1，顯示狀態為 0，冒號為長滅。按動S2則從低位依此顯示高位，按動S3則相應位加1，當S2按到第6次時會在所設定的時間狀態下開始倒計時，再次按動S2將再次進入調整功能，并且停止倒計時。
5、秒表功能：短按四次S1，顯示狀態為00：00：00，冒號為長亮。按動S2則開始秒表計時，再次按動S2則停止計時，當停止計時的時候按動S3則秒表清零。
6、計數器功能：短按五次S1，顯示狀態為00：00：00，冒號為長滅，按動S2則計數器加1，按動S3則計數器清零。

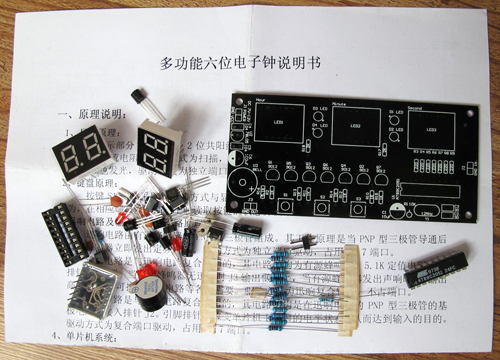

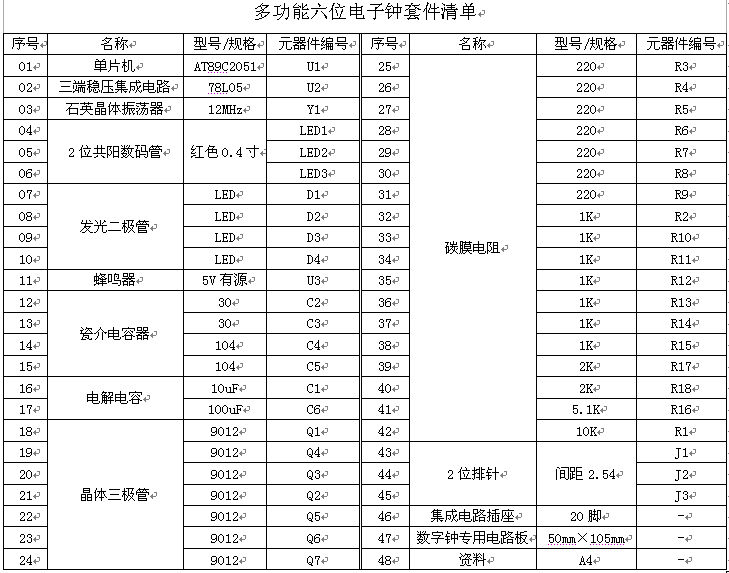

采用AT89C2051的6位LED電子鐘（計數器）散件每套20元
以下是部分C語言源程序，購買產品后可以向我們索要完整的單片機C語言源程序、燒寫文件和說明書。
#include<REG2051.H>
code senen_seg[10]={0x81,0xe7,0x92,0xa2,0xe4,0xa8,0x88,0xe3,0x80,0xa0}; //P1.7(冒號)口高電平
bit key1_enter=0,key2_enter=0,key3_enter=0,countdown_mark=0,stopwatch_mark=0,count_mark=0,bell_mark=0;
//狀態標志
unsigned char program=0,program_variable=0,count_bit=0,count=0;
unsigned char hour=10,minute=10,second=0; //時間變量
unsigned char delayed_hour=22,delayed_minute=10,delayed_second=0; //定時變量
unsigned char count_hour=0,count_minute=0,count_second=0; //計時計數變量
unsigned int count_time=0,count_count=0;
void delay(unsigned int t) //延時子程序
{
unsigned int i,j;
for(i=0;i<t;i++)
for(j=0;j<10;j++)
;
}
void time0_init(void){ //定時計數0器初始化
EA=0;
TR0=0;
TMOD=0x02;
TH0=0x4;
TL0=0x4;
ET0=1;
TR0=1;
EA=1;
}
static void timer0_isr(void) interrupt TF0_VECTOR using 1 //定時計數0器中斷函數
{
count_time++; //時鐘計時程序
if(count_time>=4020){
count_time=0;
second++;
if(second>=60){
second=0;
minute++;
if(minute>=60){
minute=0;
hour++;
if(hour>=24)hour=0;
}
}
}
if(delayed_hour==hour && delayed_minute==minute && second<4)
P3_7=0;
else P3_7=1;
if(countdown_mark==1){ //倒計時程序
count_count++;
if(count_count>=4000 && (count_second!=0|count_minute!=0|count_hour!=0)){
count_count=0;
count_second--;
if(count_second>=60){
count_second=59;
count_minute--;
if(count_minute>=60){
count_minute=59;
count_hour--;
if(count_hour>=100) count_hour=99;
}
}
}
if(count_second==0&&count_minute==0&&count_hour==0&&count_count<=12000)
P3_7=0;
else P3_7=1;
if(count_count>=15000) count_count=14000;
}
if(stopwatch_mark==1){ //秒表程序
count_count++;
if(count_count>=40){
count_count=0;
count_second++;
if(count_second>=100){
count_second=0;
count_minute++;
if(count_minute>=60){
count_minute=0;
count_hour++;
if(count_hour>=60) count_hour=0;
}
}
}
}
}
unsigned char show_key (void){
unsigned char x=0,y=0;
switch (program){
case 0: P1&=senen_seg[second%10]; //時鐘秒的個位
break;
case 1: if(count_time>=2000) P1&=senen_seg[second%10]; //校正秒的個位
break;
case 2: if(delayed_hour==24) P1=0xfe; //鬧鐘秒的個位
else P1&=senen_seg[delayed_second%10];
break;
case 3: if(count_bit>=0) P1&=senen_seg[count_second%10];//倒計時秒的個位
else P1=0xff;
break;
case 4: P1&=senen_seg[count_second%10]; //秒表秒的個位
break;
case 5: P1&=senen_seg[count_second%10]; //計數器個位
break;
}
P3_3=0;
delay(10);
if(P3_5==0){ //功能鍵1識別
key1_enter=1;
if(count<=254)count++;
}
if(P3_4==0) key2_enter=1; //功能鍵2識別
if(P3_2==0) key3_enter=1; //功能鍵3識別
P3_3=1;
P1|=0xff;
switch (program){
case 0: P1&=senen_seg[second/10]; //時鐘秒的十位
break;
case 1: if(count_time>=2000) P1&=senen_seg[second/10]; //校正秒的十位
break;
case 2: if(delayed_hour==24) P1=0xfe; //鬧鐘秒的十位
else P1&=senen_seg[delayed_second/10];
break;
case 3: if(count_bit>=1) P1&=senen_seg[count_second/10];//倒計時秒的十位
else P1=0xff;
break;
case 4: P1&=senen_seg[count_second/10]; //秒表秒的十位
break;
case 5: P1&=senen_seg[count_second/10]; //計數器十位
break;
}
P3_1=0;
delay(10);
P3_1=1;
P1|=0xff;
switch (program){
case 0: P1&=senen_seg[minute%10]; //時鐘分的個位
break;
case 1: if(count_time>=2000) P1&=senen_seg[minute%10]; //校正分的個位
break;
case 2: if(delayed_hour==24) P1=0xfe; //鬧鐘分的個位
else P1&=senen_seg[delayed_minute%10];
break;
case 3: if(count_bit>=2) P1&=senen_seg[count_minute%10];//倒計時分的個位
else P1=0xff;
break;
case 4: P1&=senen_seg[count_minute%10]; //秒表分的個位
break;
case 5: P1&=senen_seg[count_minute%10]; //計數器百位
break;
}
P3_2=0;
delay(10);
P3_2=1;
P1|=0xff;
switch (program){
case 0: P1&=senen_seg[minute/10]; //時鐘秒的個位
break;
case 1: if(count_time>=2000) P1&=senen_seg[minute/10]; //校正秒的個位
break;
case 2: if(delayed_hour==24) P1=0xfe; //鬧鐘秒的個位
else P1&=senen_seg[delayed_minute/10];
break;
case 3: if(count_bit>=3) P1&=senen_seg[count_minute/10];//倒計時秒的個位
else P1=0xff;
break;
case 4: P1&=senen_seg[count_minute/10]; //秒表秒的個位
break;
case 5: P1&=senen_seg[count_minute/10]; //計數器千位
break;
}
P3_5=0;
delay(10);
P3_5=1;
P1|=0xff;
switch (program){
case 0: P1&=senen_seg[hour%10]; //時鐘時的個位
break;
case 1: if(count_time>=2000) P1&=senen_seg[hour%10]; //校正時的個位
break;
case 2: if(delayed_hour==24) P1=0xfe; //鬧鐘時的個位
else P1&=senen_seg[delayed_hour%10];
break;
case 3: if(count_bit>=4) P1&=senen_seg[count_hour%10];//倒計時時的個位
else P1=0xff;
break;
case 4: P1&=senen_seg[count_hour%10]; //秒表時的個位
break;
case 5: P1&=senen_seg[count_hour%10]; //計數器萬位
break;
}
P3_0=0;
delay(10);
if(P3_4==1 && key2_enter==1){
x=3; //確認功能鍵2識別，返回3
key2_enter=0;
}
P3_0=1;
P1|=0xff;
switch (program){
case 0: P1&=senen_seg[hour/10]; //時鐘時的個位
break;
case 1: if(count_time>=2000) P1&=senen_seg[hour/10]; //校正時的個位
break;
case 2: if(delayed_hour==24) P1=0xfe; //鬧鐘時的個位
else P1&=senen_seg[delayed_hour/10];
break;
case 3: if(count_bit>=5)P1&=senen_seg[count_hour/10]; //倒計時時的個位
else P1=0xff;
break;
case 4: P1&=senen_seg[count_hour/10]; //秒表時的個位
break;
case 5: P1&=senen_seg[count_hour/10]; //計數器萬位
break;
}
P3_4=0;
delay(10);
if(P3_5==1 && key1_enter==1){ //確認功能鍵1識別，執行退出或進入下一個功能
if(count>=127) x=1; //確認功能鍵1為長按，返回1
else x=2; //確認功能鍵1為短按，返回2
key1_enter=0;
count=0;
}
if(P3_2==1 && key3_enter==1){
x=4; //確認功能鍵3識別，返回4
key3_enter=0;
}
P3_4=1;
P1|=0xff;
if(program<=1 && count_time>=2000) P1&=0xff; //校時和顯示功能時鐘時冒號閃爍
if(program<=1 && count_time<=2000) P1&=0x7f;
if(program==2) P1&=0x7f; //設置鬧鐘功能時冒號長亮
if(program==3) P1&=0xff; //設置倒計時功能時冒號長滅
if(program==4) P1&=0x7f; //設置秒表功能時冒號長亮
if(program==5) P1&=0xff; //設置計數時冒號長滅
y=x;
x=0;
return y;
}
void main(){ //主程序
P1=0xff;
P3=0xff;
time0_init();
while(1){
switch(program){
case 0: while(program==0){ //時鐘菜單
switch(show_key()){
case 0: break;
case 1: program=0;
break;
case 2: program=1;
break;
}
}
break; //校時菜單
case 1: while(program==1){
switch(show_key()){
case 0: break;
case 1: program=0;
break;
case 2: program=2;
break;
case 3: hour++;
if(hour>=24)hour=0;
break;
case 4: minute++;
if(minute>=60)minute=0;
break;
}
}
break;
case 2: while(program==2){ //鬧鐘菜單
switch(show_key()){
case 0: break;
case 1: program=0;
break;
case 2: program=3;
break;
case 3: delayed_hour++;
if(delayed_hour>=25)delayed_hour=0;
break;
case 4: delayed_minute++;
if(delayed_minute>=60)delayed_minute=0;
break;
}
}
break;
case 3: while(program==3){ //倒計時菜單
switch(show_key()){
case 0: break;
case 1: program=0;
break;
case 2: program=4;
break;
case 3: count_bit++;
if(count_bit>=7)count_bit=0;
break;
case 4: switch(count_bit){
case 0: count_second+=1;
break;
case 1: count_second+=10;
break;
case 2: count_minute+=1;
break;
case 3: count_minute+=10;
break;
case 4: count_hour+=1;
break;
case 5: count_hour+=10;
break;
case 6: break;
}
if(count_hour>=100) count_hour-=100;
if(count_minute>=60) count_minute-=60;
if(count_second>=60) count_second-=60;
break;
}
if(count_bit==6) countdown_mark=1;
else countdown_mark=0;
}
break;
case 4: count_hour=0; //秒表菜單
count_minute=0;
count_second=0;
while(program==4){
switch(show_key()){
case 0: break;
case 1: program=0;
break;
case 2: program=5;
break;
case 3: stopwatch_mark=~stopwatch_mark;
break;
case 4: if(stopwatch_mark==0){
count_hour=0;
count_minute=0;
count_second=0;
}
break;
}
}
break; //計數器菜單
case 5: count_hour=0;
count_minute=0;
count_second=0;
while(program==5){
switch(show_key()){
case 0: break;
case 1: program=0;
break;
case 2: program=0;
break;
case 3: count_second++;
if(count_second>=100){
count_second=0;
count_minute++;
if(count_minute>=100){
count_minute=0;
count_hour++;
if(count_hour>=100)count_hour=0;
}
}
break;
case 4: count_hour=0;
count_minute=0;
count_second=0;
break;
}
if(P3_7==0){
while(P3_7==0) show_key();
count_second++;
if(count_second>=100){
count_second=0;
count_minute++;
if(count_minute>=100){
count_minute=0;
