JB35短信遙控報警GSM模塊
GSM網絡經過多年的發展完善，現在已經非常成熟，盲區少信號穩定自動漫游，并且通訊距離不受周?chē)h(huán)境影響。 尤其是GSM短信息靈活方便，可以跨市、跨省、甚至跨國傳送，而且每發送一條短信息只要0.1元非常廉價。因此利用手機短信來實現報警、超遠程遙控工業設備是一個非常不錯的選擇。我們成功開發了JB35短信息遙控報警專用GSM模塊。
產品特點：
1、模塊可以直接驅動8路繼電器。8路繼電器可以用短信遙控、DTMF遙控、振鈴遙控來控制。
2、具有短信遙控結果回傳功能。模塊在收到遙控短信后，能把控制結果仍以短信的形式回傳。
3、設有來電號碼過濾器，拒絕非法手機遙控模塊繼電器，使你的手機具有遙控“身份證”的作用。
4、模塊內可以預先存入21條報警短信內容和發送手機號，可以在傳感器的觸發下對應發送，實現多路報警。
5、模塊的12腳被低電平觸發后，能同時向6個手機發送報警短信、撥打報警電話。
6、報警短信內容和號碼的設置可以用電腦軟件改寫，也可以用手機發短信來改寫。
7、模塊的設計思路以人性化為本，以直觀的中文作為短信遙控指令和報警短信內容，且用戶可自定義。
8、具有免話費的振鈴遙控功能，通過撥打電話時的來電顯示和振鈴聲的觸發下使繼電器的狀態翻轉。
9、工作電壓采用12V直流供電，可以直接兼容汽車供電系統。
10、智能化RS232、TTL串口，既能傳送數據，又能把計算機文本發送給普通手機閱讀。
11、來電顯示號碼可以通過串口輸出。
JB35模塊的典型應用：
1、 手機控制的門禁系統：
用JB35的第八路控制門禁系統的電控鎖，并且第八路控制輸出設置成打開3秒后自動關閉模式，并且振鈴遙控設置成只有以下6個號碼才能實現振鈴遙控。如果你需要進門，只要用手機撥打JB35模塊內手機卡號，聽到2聲回鈴音后掛斷，門就會自動打開，并且只有你設置的手機號碼才能開門，而且沒有任何費用產生。
2、 三翻廣告牌的災害天氣緊急關閉：
三翻廣告牌是通過電機實現不斷翻轉顯示多個廣告內容，因?yàn)榘惭b在室外，當出現大風、冰雹等災害天氣時，廣告牌很容易被吹壞或者卡死損壞，這時需要緊急關閉，你可以對第一路控制輸出設置成打開26987秒后自動關閉模式，并且用第一路的繼電器常閉接點控制廣告牌的電源，這時你只要發送“打開第一路”控制短信后，廣告牌就會自動關閉，并且自動延時26987秒后自動恢復正常工作（一般災害性天氣不會持續很長時間）如果你想提前打開廣告牌，可以發送“關閉第一路”控制短信，如果你覺得控制短信不夠直觀，你還可以在專用軟件中將“打開第一路”控制短信修改成“緊急關閉廣告牌”將“關閉第一路”控制短信修改成“打開廣告牌”
3、 工程系統的余款催交：
一些工程都是安全完成后正常運行一段時間后才把余款結清，如果碰到客戶惡意拖欠貨款往往安裝方非常頭疼，因?yàn)樵O(shè)備已經安裝了如果拆回來?yè)p失很大，尤其是外地客戶非常勞民傷財，這時可以在客戶系統中先安裝我們的JB35模塊，用它的一路或者多路控制系統的一些關鍵點，當客戶惡意拖欠貨款時可以通過短信關閉一些功能，迫使客戶付清貨款然后立即短信開通，如果已經順利回收貨款還可以借系統維護的名義把JB35從客戶系統中拆除。
4、 監控系統或者網站服務器的報警及復位：
監控系統或者網站服務器經過長時間運行后可能會出錯死機，這時候斷電復位是唯一的解決方法，這時可以通過JB35控制系統的電源，并設置成打開3秒后自動關閉模式，可以實現斷電復位，JB35模塊具備1路端口報警功能，第12腳對地短路可以實現報警發短信及撥電話的功能，如果系統本身具有故障狀態輸出功能，可以自動報警，接警后再遠程復位，如果是JB35G模塊的化還具備8路端口報警功能，可以實現多條報警短信，例如：主電源消失、內存錯誤、散熱風扇停機、燃油耗盡、有人入侵等各種信息，是無人機房監控的理想選擇。
5、 家電的遠程控制：
通過短信控制可以輕松實現遠程打開電飯煲、熱水器等家電，通過控制遙控器或切換到維修模式也能控制空調。
系統工作原理：
本系統由GSM的手機模塊和單片機組成的一個控制系統，GSM手機模塊主要是用來建立無線信道，負責接收和發出短消息。單片機系統用來控制手機模塊，并且對收到的短消息信息進行解釋并執行，由MT8870負責雙音頻解碼，完成DTMF通話遙控，MAX232完成和計算機的RS232通訊，CD4094完成輸出串行轉并行的八路隔離驅動。
開機前準備：
首先選擇最穩定的GSM卡，133的CDMA手機卡不能使用。（2004年和2005年的部分32K和64K卡由于卡本身的設計漏洞可能不能正常工作，2006年1月以后的卡都沒問題）短信收發雙方最好都選同一網絡。因?yàn)橹袊?guó)移動與中國聯通的短信息系統之間互傳短信比較容易丟失短信或者延誤時間。
SIM卡在使用前，確保已經設置好短信息中心服務號碼并保證SIM卡內有一定的話費余額，并且SIM卡已開通來電顯示功能。SIM卡內的電話簿和短信箱里的重要內容請備份。
開機步驟：
〈1〉 把SIM卡插入JB35的SIM卡座內，并向右滑動SIMLOCK翻蓋鎖住SIM卡。

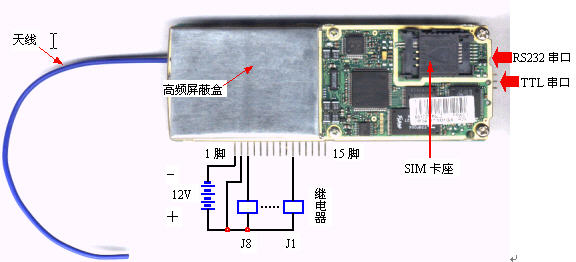

JB35模塊的體積：125x45x20毫米 管腳描述：
1腳: 接地 GND
2腳: 正電源 VCC +12V
3腳: 第八路三極管集電極開路輸出，可直接驅動繼電器。
4腳: 第七路三極管集電極開路輸出，可直接驅動繼電器。
5腳: 第六路三極管集電極開路輸出，可直接驅動繼電器。
6腳: 第五路三極管集電極開路輸出，可直接驅動繼電器。
7腳: 第四路三極管集電極開路輸出，可直接驅動繼電器。
8腳: 第三路三極管集電極開路輸出，可直接驅動繼電器。
9腳: 第二路三極管集電極開路輸出，可直接驅動繼電器。
10腳: 第一路三極管集電極開路輸出，可直接驅動繼電器。
11腳: 模擬電路接地GND。（外接話筒、聽筒的接地）
12腳: 報警觸發腳。（當此腳保持低電平≥10ms，將觸發短信報警和撥號報警）
13腳: 摘機狀態輸出。（低電平0V：表示摘機進入通話狀態；高電平5V：待機）
14腳: 外接話筒
15腳: 外接聽筒
〈3〉 接通12V穩壓直流電源。（如果驅動8只繼電器，則必須保證穩壓電源的輸出電流≥1000mA，變壓器功率≥10W。）

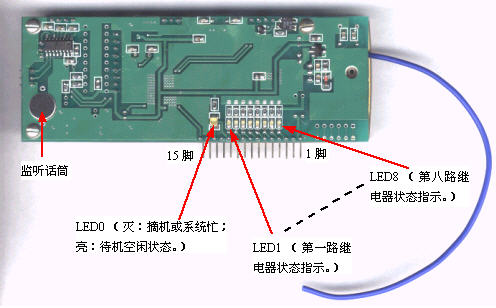

〈4〉 如果是第一次接通電源，須等待20秒～10分鐘，LED0光才亮，進入待機狀態。如果是第二次以后接通電源，則只須等待20～30秒，LED0發光管亮，進入待機狀態。（在此等待時間內JB35先進行GSM網絡搜尋，再進行SIM卡格式化過程。GSM網絡搜尋大約須要20～30秒時間。SIM卡格式化過程大約須要1S～10分鐘不等。格式化SIM卡的目的是刪除SIM卡內的電話簿和短信箱中的內容，因?yàn)檫@些存儲空間是JB35以后用來存儲運行中一些重要數據的。格式化時間的長短取決于電話簿里的內容多少，如果電話簿內容本身為空，則只須10秒就完成格式化。）登陸網絡成功以后LED0會變成常亮，而且手機模塊上的一個綠色貼片LED也會以0.5HZ的頻率閃光，表示網絡連接成功。
功能1：短信遙控
〈5〉 進入待機狀態后，用另一部手機向JB35上的SIM卡號碼發一條短消息，內容為“打開第一路，打開第二路，打開第三路，打開第四路，打開第五路，打開第六路，打開第七路，打開第八路。”JB35收到短信后，發光管LED1～LED8應全亮，如外接有繼電器，8路繼電器都應吸合。再發一條短消息，內容為“關閉第一路，關閉第三路�！盝B35收到后，LED1和LED3發光管滅，繼電器釋放，這就是短信遙控功能�！暗谝宦反蜷_(kāi)，第二路打開……”這些是默認的短信遙控指令，具體指令可以參考JB35專用軟件，出廠時默認為“打開第X（中文的一～八）路”或“關閉第X（中文的一～八）路”。
當然你也可以將短信息遙控指令更換成你需要的某句短語，比如第一路繼電器用于遙控空調運行，你可以設置成“打開空調”或“關閉空調”。這需要運行JB35專用軟件進行設置，在下面的JB35專用軟件中再詳細介紹。
功能2：設備狀態短信回傳
很多時候我們發出短信遙控指令后，希望能夠立即知道設備是否已經執行，這時可以用我們的“設備狀態短信回傳”功能來實現，只要再發出一條“狀態查詢”的短信遙控指令，稍等幾秒鐘，就會收到一條短消息，會詳細告知當前8路設備已經打開還是關閉的實際狀態�；蛘呶覀冎灰僭诎l(fā)出短信息指令時加上一個“？”就能在遙控設備的同時，讓系統自動回復一條狀態短信，例如我們發出：“打開第五路？”的控制短信息，系統就能自動打開第五路，并且自動回復一條“打開第五路”表示第五路確實已經打開了。
功能3：振鈴遙控
〈6〉 用手機或者電話拔打JB35，JB35會發出振鈴聲，電話聽筒內也應聽到回鈴音“嘟——嘟”，當聽到兩聲回鈴音后馬上掛斷，這時第八路的LED8綠色貼片發光二極管管應點亮，第8路繼電器應吸合。再重新拔打JB35，兩聲“嘟——嘟”后又掛斷，LED8滅，繼電器又釋放。這就是振鈴遙控，它的主要特點是通話雙方都未進入通話狀態，就能達到遙控的目的，是完全免費的控制方式。
振鈴遙控有一個來電顯示電話號碼過濾器，出廠時把過濾器功能給暫時禁止掉了，使得在開機試機時，所有電話拔打JB35都能振鈴遙控。但實際應用中，我們要通過下面介紹的JB35專用軟件，重新設置振鈴遙控過濾器，使只能有1～6個特定的電話號碼才能對JB35進行振鈴遙控，而其它電話打來時，振鈴遙控功能無效�？梢詨埣酉到y(tǒng)的安全性、可靠性。這個功能是利用手機來電顯示功能來實現的。
功能4：DTMF通話遙控監聽
〈7〉 用電話拔打JB35，聽到回鈴音4～5聲以后，JB35能自動接通。接通后，在電話鍵盤上“1*”，第一路繼電器應吸合，按“2*”第二路繼電器吸合，……按“8*”第8路繼電器吸合。按“1#第一路繼電關閉……按“8#”第八路繼電關閉。這就是DTMF遙控，又叫通話遙控。此外，按“0*”就能聽到JB35周?chē)穆曇魧?shí)現監聽功能。按“0#”關閉監聽功能。
功能5：輸出方式選擇
8路輸出默認的輸出方式為雙穩態方式，也就是遙控一次輸出狀態改變一次，其實我們還能借助JB35專用軟件 將輸出設置成接通第X路開關后，延時幾秒后再斷開，這可以用于一些設備的自動遠程復位，非常實用。
功能6：第12腳按鈕觸發發短消息
在4繼電器擴展板上有一個按鈕，這個按鈕一旦被按下，JB35就能自動發送一條預先約定的短消息，例如“保險箱門被打開！”這可以用于一些防盜報警的場合，例如通過震動傳感器或者門磁開關來觸發JB35，讓它自動發出報警短消息，在JB35專用軟件中開可以設定報警時只發送短消息或者只撥打電話或者既發送短消息又撥打電話。短消息有一個好處就是即使對方手機在通話中，短消息也能實時接收，不會象電話那樣因?yàn)檎季�(xiàn)而無法接通，延誤警情。
JB35短信遙控器設置軟件的安裝、運行
通過JB35專用軟件的設置，可以使JB35的功能達到你所希望的要求，并能設置出具有你自己個性的控制指令。JB35設置軟件必須先安裝，再使用。
〈1〉 把網上下載到的JB35.CAB文件用WINRVR解壓縮軟件打開后，直接雙擊其中的JB35.EXE文件就能免安裝運行設置軟件。或者把隨JB35附帶的光盤放入CD－ROM驅動器，進入光盤中的“JB35設置軟件”，運行Setup.exe進行安裝。
〈2〉 安裝完成后，進入所安裝的硬盤目錄中，運行“JB35.exe”就進入了設置軟件界面。也可運行“開始”/“程序”/“JB35 JB35G短信遙控器設置軟件 V2.2”，進入界面。
〈3〉 如果JB35還未上電開機，則先按前面的開機步驟開機，進入待機狀態。再把隨JB35附帶的串口電纜線，一頭插入計算機的串口Com1或Com2，把串口電纜線的另一頭插入JB35的RS232串口上。
進入JB35/JB35G設置軟件界面后，我們可以看到軟件的上方有9頁選項卡，樣子有點象“書簽”，每個選項卡都有一個書簽名，它們分別是“版本查詢”、“短信遙控設置”、“DTMF遙控設置”、“振鈴遙控設置”、“輸出設置”、“短信數傳設置”、“報警設置（1）”、“報警設置（2）”和“退出”。剛打開軟件，界面默認選中第一頁“版本查詢”。
我們可以用鼠標點擊其它書簽名，把界面切換到相應的界面中。8個不同的界面分別是用來設置JB35/JB35G的8個不同功能模塊的功能。如果想退出設置軟件，可以點擊“退出”書簽名。
設置軟件中的8頁功能設置界面中都有在線幫助，幫助文字是以黃底紅字放置在每個界面的空閑處。幫助文字可以指導你如何正確設置本頁的參數，同時介紹本頁的一些功能的使用和用途。為了使用戶一目了然，我們把使用說明書中的內容也加入到每頁的在線幫助中。建議有興趣的客戶可以運行這個軟件仔細讀閱。
新增加三大功能
（一） 增加了免電腦手機發短信更改JB35的報警設置功能。
（一） JB35設置軟件V2.2中的“報警設置（1）”，可以給JB35設定一個4位數的安全密碼，用戶只要記住這個安全密碼，就能隨時通過自己的手機以發短信的方式，更改JB35的報警設置。出廠時，默認的密碼是：短信改寫
用戶可以在JB35設置軟件V2.0中的“報警設置（1）”里更改密碼。
（二） 增加了通過JB35的串口直接控制8路繼電器的開關。并能通過串口查詢繼電器的狀態。
(二)通過JB35的RS232串口或TTL串口，以9600BIT/S，8，N，1的格式，把專用指令發給JB35就能直接控制8路繼電器的開關。字母必須是大寫，以ASCII碼發送，可以用串口調試助手測試一下。
（三） 更多路繼電器的振鈴遙控
JB35除了第八路繼電器具有振鈴遙控功能外，其它七路繼電器都具有各自獨立的振鈴遙控功能。并能通過兩個不同的電話，分別控制繼電器的開關。詳細介紹請查看設置軟件中的幫助。
（四） 來電顯示號碼串口輸出功能
在JB35設置軟件V2.0中的“振鈴遙控設置”中，可以選擇來電顯示號碼串口輸出功能。選中此項，當有來電時將從串口以9600BIT/S，8，N，1輸出來電顯示號碼（ASCII碼），最后掛機時輸出G；摘機時輸出K。用這個功能，用戶可以通過串口外接單片機，擴展更多路的振鈴遙控，也可實現門禁開鎖身份記錄系統。（我們的振鈴遙控，就是通過模塊內部先監測到來電顯示號碼，再監測出現號碼到出現掛機信號G之間的時間，來決定是否執行遙控。一般超過5秒放棄振鈴遙控。）
JB35的串口觸發短信報警實驗
上電啟動JB35并把計算機的COM1串口用附帶的電纜線連接到JB35的RS232串口上。先運行JB35設置軟件，進入“報警設置（2）”界面，在第一個方框“COMSMS01”中把原先的內容刪除，重新輸入“中山路7號6幢401有人非法進入。”并在“發送到”欄輸入一個手機號碼。在第二個方框“COMSMS02”中輸入“中山路7號6幢402有人非法進入�！辈⒃凇鞍l(fā)送到”欄輸入另一個手機號碼。根據實際需要，你可以最多輸入20條報警短信和20個機主手機。我們這里先暫時輸入2—3個。并按“立即寫入本頁設置”寫入JB35。寫入后退出設置軟件，運行串口調試助手軟件，并把“串口選擇”=COM1；“波特率”=9600；“奇偶校驗”=無NONE；“數據位”=8；“停止位”=1。
在串口調試助手軟件的發送區，輸入ASCII碼“COMSMS01”(注意這里的字母必須是大寫字母)，并按“手動發送”。幾秒后，第一欄中的手機就能收到第一條報警短信“中山路7號6幢401有人非法進入�！蓖瑯酉騄B35發送“COMSMS02”就能使第二欄中的手機收到相對應的報警內容……。在大多數報警應用中，都用單片機來實現串口觸發報警短信。用單片機來觸發時，必須把單片機的串口連到JB35/JB35G的TTL串口，同時把“COMSMS0X”觸發指令轉換成十六進制，并以9600Bit/S、N、8、1的格式傳送給JB35就能實現觸發報警。例如，COMSMS01轉換成十六進制為：
43 4F 4D 53 4D 53 30 31
JB35的8路繼電器輸出口的內部等效電路見圖（一）每路輸出口可以驅動灌電流≤300mA的繼電器或報警喇叭。從電路邏輯上可知，當打開繼電器時，輸出口內部的三極管8050對地導通，使輸出口處于低電平，導致繼電器吸合；當關閉繼電器時，輸出口內部的三極管8050對地截止，使輸出口處于高電平，導致繼電器釋放。8路繼電器輸出口除了能驅動繼電器、報警喇叭外，還能直接驅動TTL或COMS電路，也能用來控制單片機的I/O口線，以激發單片機執行需要的任務，具體電路見圖（二）
用輸出口控制TTL、COMS或單片機時，有一個使用上的技巧，當輸出口的控制電平與被控制電路相反時，不必要從電路上加一個反相器門電路，只要在JB35設置軟件里把繼電器的打開短信指令與關閉指令對換一下，就能達到反相的作用。
關于短信控制指令的一些說明
（1）JB35的18條短信遙控指令，分別對應每一路繼電器的開/關。出廠時暫時被設為“打開第X路”；“關閉第X路”。 在這里你可以把它設置成你所希望的某句短語，比如你用第一路繼電器用于遙控汽車的發動機，你可以把第一路繼電器打開設置成“起動發動機”把第一路繼電器關閉設置成“發動機熄火”。并把一路繼電器用于控制點火系統的電源。當你的汽車被盜后，只要向車載的JB35發送一條短信“發動機熄火”，就能使在任何地方的汽車熄火停下來。設置方法是：先把原有的短信指令刪除，然后重新輸入新的短語內容，可以是中文也可以是字母數字。但有一個原則：18條指令內容不能有相同，否則會造成遙控目標不確定；此外建議輸入的短語簡單、明了。指令內容也可以用純字母、數字、英文單詞，雖然意義上不如中文明了，但在操作上卻簡單快捷。比如可以把第一路繼電器的打開和關閉設置成1K和1G；第二路設成2K和2G……。在遙控操作時，只要輸入2個字 符，就能完成遙控。但在輸入字母時，要特別注意字母的大小寫。因?yàn)橥粋�(gè)字母的大寫和小寫，對于JB35來說，是兩個不同的字符。如果在此輸入了大寫字母，發短信時也必須用大寫；如果在此輸入了小寫字母，發短信時，也必須用小寫。否則將造成遙控失敗。一條短消息最多可以發送70個漢字，因此一條短信能同時遙控多路繼電器的開關，只要所發送的指令內容 總數不超過70個漢字為準。
此外，JB35采用關鍵字搜索原理，有點類似于網上的搜索引擎，在一段漢字中，只要其中有你所輸入的指令短語，都作為有效指令。也就是說，一條短信指令的前后，可以輸入一些不相關的漢字、標點，不影響控制。
（2）本頁右上角的三條短信指令，是固定的格式，用戶是不能改變的。它們的作用是：
①八路繼電器狀態查詢，只要你用手機把“狀態查詢”四個字作為短消息，發送給JB35/JB35G，當JB35/JB35G收到“狀態查詢”指令后，就把8路繼電器的開關狀態，以指令短語的表達形式用短消息回送給你的手機。當你手機收到短信后打開，就能一目了然地了解8路繼電器的開 關狀態。你也可以把收到的查詢內容，略加修改（比如原來“開”改成“關”），再發給JB35/JB35G�！盃顟B(tài)查詢”可以單獨發送，也可以跟在前面介紹的18條遙控指令后，一起發送給JB35。跟在遙控指令后發送的意義非常巨大，能實現雙向遙控 �？梢酝ㄟ^(guò)JB35回應的狀態查詢信息，以驗證前面的指令是否都已達到遙控的目的。比如用手機向JB35發一條短信“打開第一路，打開第二路，狀態查詢”。JB35收到短信后，先把第一路和第二路繼電器打開，再把打開后的狀態信息發送給你的手機。略等片刻，你的手機將收到一條來自JB35的短信“打開第一路，打開第二路，……”，這樣你就可以確信第一、二路已打開。
②請求監聽。你用手機向JB35發一條短信“用051383342087監聽”，JB35收到短信后馬上向051383342087撥號。當你拿起聽筒時，就能監聽到JB35現場的聲音�！坝肵XXXXXXXXXX監聽”中的XX，代表你要輸入的電話號碼，電話號碼可以是你的手機號碼，也可以是你附近的任何一部固定市話。我們建議用市話監聽，一方面撥打市話監聽是單向收費；另一方面用固定電話監聽，音質比用手機監聽清晰。當然監聽功能在DTMF遙控和撥號報警中的通話狀態時，也能DTMF遙控。
（3）本頁的右下角是一個電話號碼過濾器。當選擇“本頁的短信指令，所有手機號碼或網絡號碼發來，都有效”，過濾器 將被禁止，任何電話發來的短信都不加以過濾，只要有本頁短信指令，都有效。當選擇“本頁的短信指令，只有以下1-6個手機發送來，才有效”，就激活了電話號碼過濾器，你可以把你自己的手機號和親朋好友的手機號輸入到下面的6個方框中，這樣的話，只有這些電話號碼發來的短信指令，才能對JB35進行控制。而除此之外的所有電話，即使內容中有本頁的短信指令，也無法控制JB35，這樣就增加了系統的安全性和可靠性。最后，我們經過以上的步驟，把指令和電話號碼等輸入到本頁的文本框中，只是暫時保存在屏幕上，要真正寫入JB35， 還得按“立即寫入本頁設置”按鈕，把屏幕內容固化到JB35中。固化后的數據，即使斷電后，也能永久保存。并且可以無限次重寫。

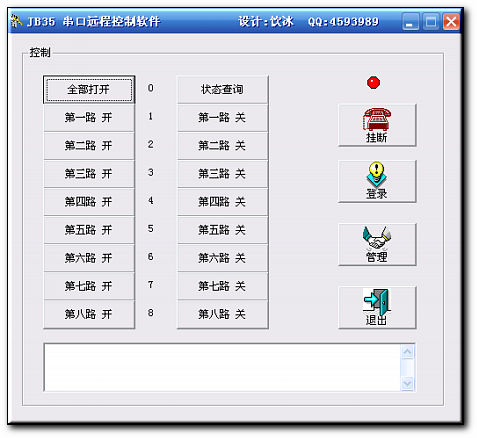

這是一位網友為我們開發的一個JB35控制軟件，可以方便地通過電腦控制JB35的8路繼電器狀態，網友可以點擊下載試用，管理密碼1234
注意事項：
JB35主機對靜電比較敏感，不要帶電焊接，否則容易損壞內部主控CPU，焊接時可以將JB35模塊拔下來，焊接完成后再連接，或者用帶接地線的電烙鐵焊接。
JB35模塊使用時應該高度重視電源的質量，要求電源應該能提供1A左右的電流，并且經過良好濾波。如果使用中發現當有電話打入時JB35馬上斷線（LED0熄滅）說明電源容量太小不合適。
這是可以配套的12V交流穩壓電源，15元一個

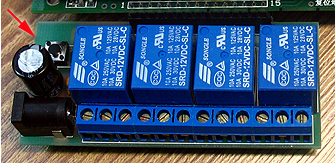

這是JB35模塊的4路繼電器擴展板，繼電器從左到右分別對應為：第8路、第7路、第6路、第5路短信遙控輸出，每個繼電器可以直接控制220V交流負載，觸點電流大于5A，繼電器的接線柱為常開觸點、公共端、常閉觸點規律依次排布，電路板上還帶有一個報警觸發按鈕，圖中紅色箭頭所指的位置，只要按下按鈕就能觸發報警設置1，立即發短信或者撥打電話，電路板上帶有電源插座，只要插上配套的交流穩壓電源就能正常工作，也是選配件，每個15元。
這是JB35模塊的8路繼電器擴展板，繼電器從左到右分別對應為：第8路、第7路、第6路、第5路、第4路、第3路、第2路、第1路短信遙控輸出，每個繼電器可以直接控制120V交流負載，觸點電流大于2A，繼電器的接線柱為常開觸點、公共端、常閉觸點規律依次排布，電路板上帶有電源插座，只要插上配套的交流穩壓電源就能正常工作，也是選配件，每個20元。
