這是我們采用西門子工業級GSM模塊TC35I設計開發的GSM通訊MODEM，它可以通過短消息的形式傳遞數據，具有網絡可靠、覆蓋面廣、通訊費用低廉的優點。
產品1：采用串口通訊的TC35I GSM通訊貓 每套 260元

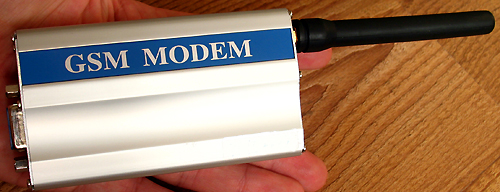

這是我們采用TC35I專用GSM模塊開發的GSM通訊貓，采用鋁合金精美外殼，堅固耐用、散熱良好，并且有很好的電磁兼容性能，適合在條件惡劣的場合下使用。
通過我們專門為TC35I模塊開發的專用測試軟件（點擊下載試用）注意：通訊串口選實際連接的端口，如COM1，通訊速率9600。
應用領域：
1。用電腦控制TC35I通訊貓收發中文短信

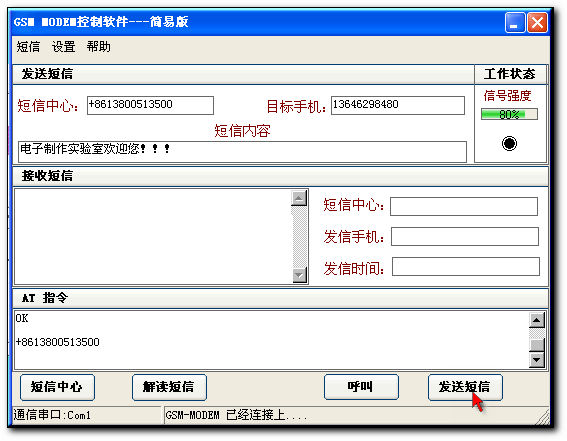

通過我們開發的通訊貓收發專用軟件（點擊下載試用），可以方便地發送和接收中文短信，可以作為短信息群發器、短信收集編輯器等商業用途，注意：通訊串口選實際連接的端口，如COM1，通訊速率9600。
2。作為報警系統的上位機
可以組成多發一收的報警終端模塊，終端可以采集現場的溫度、電壓、電流，當參數超標時自動通過TC35I通訊貓發送含有現場參數的報警短信，上位機GSM MODEM收到報警短信后，自動編輯整理報警信息，并且根據程序報警或者撥打管理者電話或者發短消息，應用領域非常廣泛，例如：無線水文檢測點、機動車異常報警系統、通訊基站多參數遙測系統等等。
TC35I通訊貓使用前必須要插入一張GSM的SIM卡（13xxxxxxxxx)就是手機卡，卡可以是移動的也可以是聯通的。
選擇SIM卡注意事項：
1。只能使用GSM網絡的手機卡，聯通的CDMA卡不能使用。
2。手機卡不能設置開機密碼，否則無法登錄成功GSM網絡。
3。要保證這張手機卡有一定的資金余額，用于支付發定位短信時產生的費用。
4。手機卡在使用前，應先放入手機中設置好短信息中心服務號碼，短信息中心服務號碼每個地方都不相同，具體可以詢問當?shù)氐?860或1001，現在銷售的手機卡通常已經設置好了。
如何裝上和取下SIM卡：

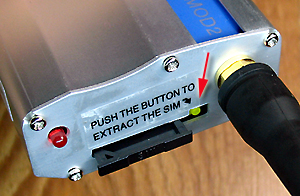

TC35I通訊貓采用的是高檔抽屜式SIM座，裝上和取下SIM卡時無需打開設備外殼，只要用園珠筆筆尖對準SIM卡座黃色部分（紅色箭頭所指的位置）頂入，SIM卡抽屜盒會自動彈出，將SIM卡有銅箔電極的一面向上，注意SIM卡缺口位置放入SIM卡，推上SIM卡抽屜盒，即完成SIM卡安裝，注意：裝上和取下SIM卡時必須保證GSM MODEM處于斷電狀態！SIM卡的托盤必須插入對應的插槽中，請安裝時細心觀察。
如何通電測試：

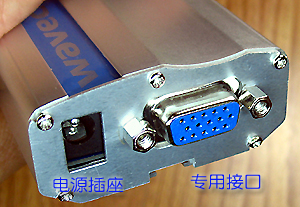

將TC35I通訊貓配套的串口線一頭連接通訊貓，另一頭和電腦的串口，7.5V電源插入通訊貓的電源插座，這時紅色LED燈長亮，約5秒后GSM MODEM的狀態指示燈熄滅，然后間隙閃亮，此時已經登錄成功GSM網絡，如果用其他電話撥打貓內部的手機卡可以撥通，撥通的同時LED指示燈也會快速閃爍。
我們開發的TC35通訊貓完全支持標準的AT指令，客戶可以用串口調試助手等軟件進行測試。點擊這里可以下載到詳細的AT指令

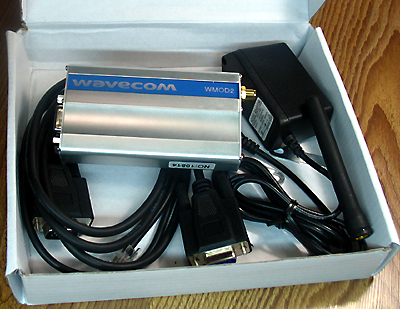

采用串口通訊的TC35I GSM通訊貓 產品清單如下：
1、TC35
GSM通訊貓主機一個
2、GSM 天線一根
3、專用串口通訊電纜一根
4、7.5V/1000毫安開關電源一個
5、包裝紙盒一個
6、主機固定連片2個

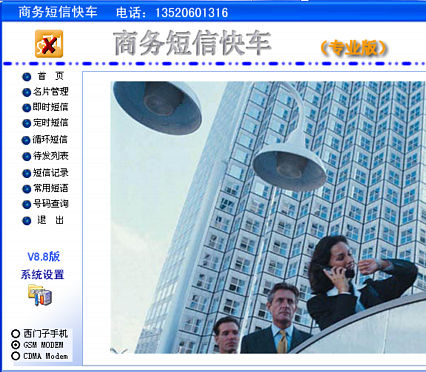

產品3：專業短消息群發軟件（每套29元，購買后通過電子郵件發送）
專業短消息群發軟件它可以和多種GSM通訊貓接口，適合高密度全自動群發，用于廣告宣傳、企業管理、客戶溝通等用途，建立完善的客戶管理數據庫，適合市場上常見的GSM通訊貓，注意：發短消息產生的費用和通訊貓內部的手機卡相關資費有關和我們的軟件無關。

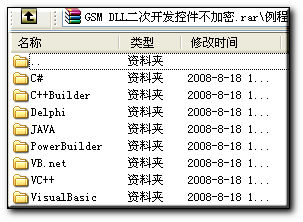

產品4：GSM MODEM 動態鏈接庫二次開發接口資料，不加密無使用限制 每套99元
我們提供的GSM MODEM一般都是直接連接電腦，通過電腦的軟件控制串口或者USB口進行控制，現在我們可以提供動態鏈接庫的二次開發接口資料，它采用常用的多種編程語言，大大方便了客戶進行自行開發軟件，而且不加密，無使用次數限制，我們的資料適用于WAVECOM、西門子、諾基亞、摩托羅拉等支持標準AT指令的GSM短信終端。
使用方式：將sms.dll文件拷貝到系統安裝目錄中的system32文件夾中，然后再根據以下接口函數說明和提供的例程源碼開發
接口函數：
1、Sms_Connection(Com_Port As Integer,Com_BaudRate
As Integer, Mobile_Type As String) As Integer
Sms_Connection函數說明如下：
功能描述：用于初始化終端與串口的連接
Com_Port：串口號（0為紅外接口，1,2,3,...為串口）
Com_BaudRate：波特率
Mobile_Type：返回終端型號
Sms_Connection：返回值(0：連接終端失��；1：連接終端成功)
2、Sms_Send(Sms_TelNum As String, Sms_Text As
String) As Integer
Sms_Send函數說明如下：
功能描述：發送短信
Sms_TelNum：發送給的終端號碼
Sms_Text：發送的短信內容
Sms_Send：返回值(0：發送短信失��；1：發送短信成功)
3、Sms_Receive(Sms_Type As String, Sms_Text
As String) As Integer
Sms_Receive函數說明如下：
功能描述：接收指定類型的短信
Sms_Type：短信類型(0：未讀短信；1：已讀短信；2：待發短信；3：已發短信；4：全部短信)
Sms_Text：返回指定類型的短信內容字符串(短信內容字符串說明：短信與短信之前用"|"符號作為分隔符,每條短信中間的各字段用"#"符號作為分隔符)
4、Sms_Delete(ByVal Sms_Index As String) As Integer
Sms_Delete函數說明如下：
功能描述：刪除指定的短信
Sms_Index：短信的索引號
5、Sms_AutoFlag()As Integer
Sms_AutoFlag函數說明如下：
功能描述：檢測連接的終端是否支持自動收發短信功能
Sms_AutoFlag：返回值(0：不支持；1：支持)
6、Sms_NewFlag() As Integer
Sms_NewFlag函數說明如下：
功能描述：查詢是否收到新的短信息
Sms_AutoFlag：返回值(0：未收到；1：收到)
7、Sms_Disconnection() As Integer
Sms_Disconnection函數說明如下：
功能描述：斷開終端與串口的連接
下面我們列舉一些常用的AT指令：
控制端發送的AT指令 |
貓回答 |
指令的功能 |
備注 |
AT |
OK |
通訊握手 |
|
AT+CLCC |
OK |
來電話時有信號輸出 |
串口輸出：RING |
AT+CMGL=0 |
讀取全部未讀過的SMS消息 |
||
AT+CMGL=2 |
列出已有的短信息 |
||
AT+CMGL=4 |
讀取全部SMS消息 |
||
AT+CMGR=X |
讀取第X條短消息 |
||
AT+CMGF=0 |
用PDU格式 |
||
AT+CMGD=X |
刪除第X條短消息 |
||
AT+CGSN |
讀取TC35I的序列號 |
例如：351254004238596 |
|
AT+CSCA |
顯示短信息中心地址 |
||
AT+CMGW |
寫短信息并存儲。 |
||
ATD051383082087; |
撥打051383082087電話 |
注意需要最后的分號 |
|
|
AT+CNMI=1,1,2 |
OK |
設置收到短消息提示 |
例如：+CMTI：“SM”，4 4表示手機內短消息數量 |
這是用串口調試助手成功發送的中文短信息完整過程，短信中心號碼：13800513500 短信接收方號碼：13306285091 短信內容：晚上好123 紅色表示發送的內容，藍色表示接收到的數據，黑色表示備注。
AT(回車）通訊握手
OK
AT+CMGF=0
設置為PDU模式，因?yàn)橐l(fā)送中文漢字
OK
AT+CMGS=6 發送短消息的字節數
> 表示可以接收數據
0891683108503105F011000B813103265890F10008A90C665A4E0A597D003100320033
包含短信中心、接收方手機號碼和短信內容的數據
1A 發送結束標志，一定要十六進制大寫模式，不是ASIC碼�。ǹ梢栽诖谡{(diào)試助手中勾選十六進制選項）只有最后發送1A十六進制碼后短信才會被成功發出！
+CMGS: 45
OK 表示第45條短信發送成功！
下面分析這條信息：
08——表示短消息中心地址長度；
91——表示短消息中心號碼類型；
68----中國代碼
3108200905F0——表示短消息房層中心號碼；1380 0290 500
0103——表示發送短消息的編碼方式；
0D——表示目的地址長度；
91——表示目的地址類型；
683199312523F9——表示接收短消息的手機號碼為13991352329（前面68是固定的，后面的手機號碼每2位掉換一下位置，最后一位前面加入F）
3208——表示發送中文字符方式；
0C——表示短消息長度；
665A4E0A597D003100320033——表示發送中文字符的UNICODE碼
漢字的中文內碼： 665A{晚} 4E0A{上} 597D{好} 0031{1} 0032{2} 0033{3}。
點擊這里可以下載到詳細的TC35I英文使用說明書
點擊這里可以下載到簡編的中文AT指令集
點擊這里可以下載一些單片機實現短收發的C語言資料
