高性能120秒ISD17120錄音芯片
美國ISD公司的2500系列芯片，常見的按錄放時間40秒、60秒和120秒分成ISD2540、2560和25120多個品種，該系列產品的電路原理圖和控制結構完全相同。ISD2560系列和1400系列語音電路一樣，具有抗斷電、音質好，使用方便，無需專用的語音開發系統等相同優點。它的最大特點在于片內E2PROM容量為480K(1400系列為128K)，所以錄放時間長；有10個地址輸入端(1400系列僅為8個)，尋址能力可達1024位；最多能分600段；設有OVF（溢出）端，便于多個器件級聯。

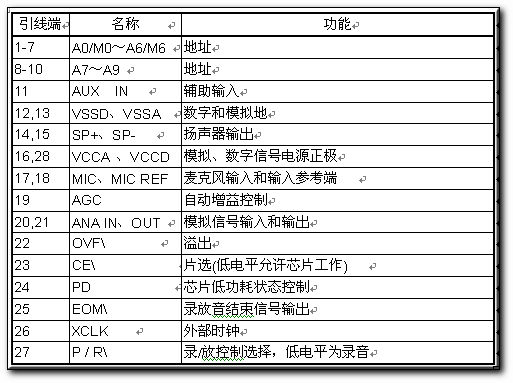

一、DIP封裝圖及各引線端功能
二、按鍵單段錄放模式

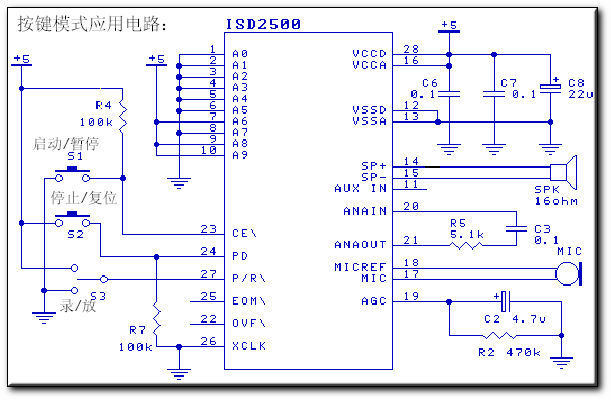

ISD2500的按鍵單段錄放電路非常簡單見上圖，單段使用時全部地址線接地，錄音時置P/R端（S3）為低，按住不放CE端的片選鍵（S1），即開始錄音，松鍵時或芯片錄滿時自動停止。放音時置P/R端（S3）為高，按一下CE端的片選鍵（S1），即開始放音，按一下PD端的節電鍵（S2）或放音結束時自動停止。
三、按鍵多段錄放模式

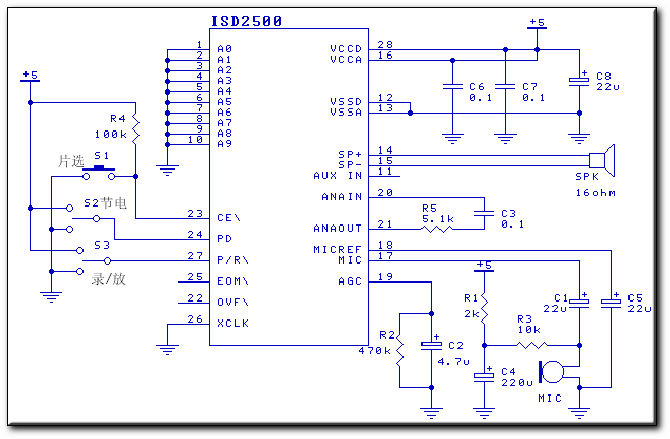

如上圖所示，將地址端中的A6、A8、A9接高電平，其余地址線接低電平，即可實現多段的連續順序錄放。錄音時置P/R端（S3）為低，按一下CE端的啟動/暫停鍵（S1），即開始錄音第一段，再按一下CE端的啟動/暫停鍵（S1）即停止，一段錄音結束。反復按CE端的按鍵可以接著錄后面的段，直到芯片錄滿，或按一下PD端的復位鍵（S2）系統復位。放音時置P/R端（S3）為高，按一下CE端的啟動/暫停鍵（S1），即開始放音第一段，段結束或中途按一下CE端S1鍵（S2）即放音停止；再按CE端的S1鍵又放音第二段，如此播放。

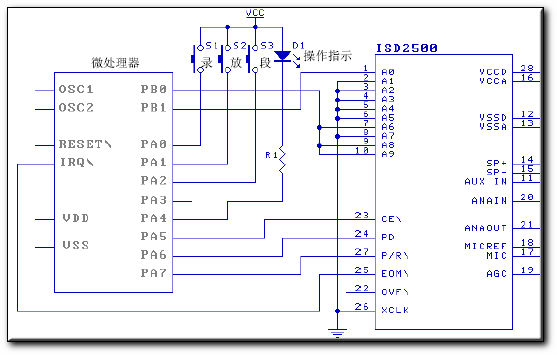

四、和單片機配合使用模式
五、工作模式
當最高位地址(MSB)A8、A9都為高電平時，地址端就作為工作模式選擇端 （高電平有效）
| 模式控制 | 功能 | 典型應用 |
| A0/M0 | 信息檢索 | 快速檢索信息 |
| A1/M1 | 刪除EOM標志 | 在全部語音錄放結束時，給出EOM標志 |
| A2/M2 | 未用 | 當工作模式 操作時，此端應接低電平 |
| A3/M3 | 循環放音 | 從0地址開始連續重復放音 |
| A4/M4 | 連續尋址 | 可錄放連續的多段信息 |
| A5/M5 | CE電平觸發 | 允許信號中止 |
| A6/M6 | 按鈕控制 | 簡化器件接口 |
使用工作模式時需要注意兩點：
1、所有工作模式下的操作都 是從0地址開始，以后的操作根據模式的不同，而從相應的地址開始工作。當電路中錄音轉放音或進入省電狀態時，地址計數器復位為0。
2、工作模式位不加鎖定，可以在MSB地址位為高電平時，CE電平變低的任何時間執行工作模式操 作。如果下一片選周期MSB地址位中有一個(或兩個)變?yōu)榈碗娖剑瑒t執行信息地址，即從該地址錄音或放音，原來設定的工作模式狀態丟失。
六、分段錄放音

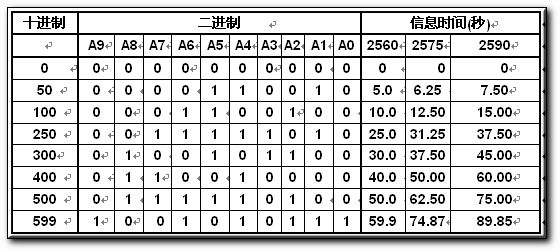

2500系列最多可分為600段，只要在分段錄/放音操作前(不少于300納秒)，給地址A0～A9賦值，操作就從該地址開始。2500系列地址空間是這樣分配的：地址0～599作為分段用(見下表)，
120秒語音語音錄放模塊因為ISD25120P芯片已經停產無法采購，現在只能提供無ISD25120P芯片的模塊 20元一個，空PCB 5元一片

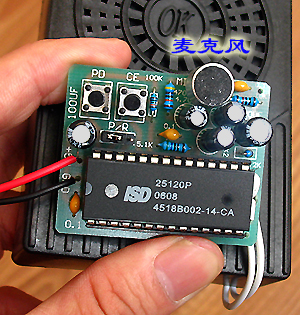

這是我們最新開發的120秒語音錄放模塊ISD25120，上圖中紅線接＋5V，黑線接地，板上有CE和PD兩個輕觸開關，用于播放和停止控制，在按鈕下方是錄音/放音切換跳線，戴到左邊的P一側表示處于放音模式，戴到右邊的R一側表示處于錄音模式，現在提供的模塊無圖片中的黑色外殼，請注意。
使用方法如下：先將模塊接通5V直流電源，注意：紅線接＋5V，黑線接地，不要搞錯！將跳線帽戴到右邊中間和R一側，先按一下PD鍵，然后按住CE鍵，對話筒講話，注意手不要觸摸電路板其他部分，以免引入雜音，松開CE鍵，將跳線帽戴到左邊中間和P一側，先按一下PD鍵，然后再按一下CE鍵，就能聽到錄音。
通過將A0～A9設置不同的電平還可以使模塊工作在不同的模式，將PCB上標有A、B處的焊盤用焊錫短路，C處焊盤開路就工作在單段錄放模式（默認出廠模式），將PCB上標有A、C處的焊盤用焊錫短路，B處焊盤開路就工作在多段錄放模式，將PCB上標有A、B、C處的焊盤均開路就工作在單片機錄放模式。
相關應用實例：鼠標式留言機
相關應用實例：妙趣橫生的語音識別娃娃
相關應用實例：制作會說話的布娃娃
相關鍵連：高性能12秒/20秒語音錄放模塊
相關鍵連：60秒語音錄放芯片APR9600
相關鍵連：120秒語音錄放模塊ISD25120
