高性能12秒語音錄放模塊

   12秒迷你語音錄放模塊采用目前技術最先進的美國單片語音處理大規模集成電路技術，全貼片超小型設計、語音任意錄抹放、斷電語音保存、微功耗、直推喇叭、音質清晰自然，可以廣泛應用到各種集成化電子語音系統如喊話器、玩具、禮品等市場中。模塊的體積非常小巧，大小只有15*17.5毫米，厚度僅有2毫米，而且批量?jī)r(jià)格非常有價格優勢，歡迎電話聯系！

最新推出的 12秒迷你語音錄放裸片 9元一片

芯片工作電壓：2.7～5.5V 靜態電流：0.5uA 工作電流：25mA 錄放時間: 8-20秒(缺省值12秒) 功率輸出：100毫瓦

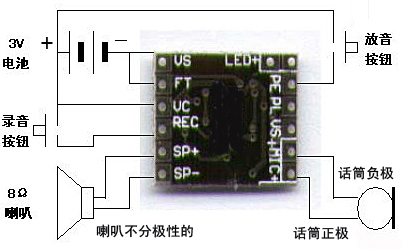

引腳描述

　　◆VC：模塊的正電源，接2.7～ 5.5V直流電源的正極。

　　◆VS：模塊的地線，模塊的兩個VS端是連通的，只要接一個即可

　　◆REC：錄音端，只要REC端接高電平并保持，模塊立即開始錄音LED燈也會同步點亮，松開錄音按鍵或者超出錄音時間時錄音結束，LED熄滅。

　　◆PE：脈沖觸發放音端，按一下PE鍵，即開始放音直到放音結束。

　　◆PL：電平觸發放音端，按住不放PL鍵開始放音，只要松開PL鍵放音立即停止。

　　◆SP+,SP-：喇叭輸出端，可直接驅動8～16Ω的喇叭，禁止相互短路或者與電源正或者地短路！

　　◆LED+和右邊的焊盤是LED驅動端口，在錄音狀態時LED點亮，錄音結束LED熄滅，語音播放結束時也會閃亮一下。

　　◆FT：為直通模式控制端，正常模式時FT接地或者懸空，F(xiàn)T接高電平時話筒語音會直接從喇叭里擴音播放出來構成喊話器模式。

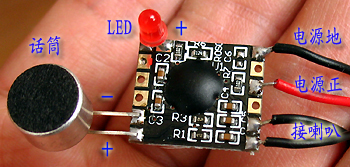

　　◆MIC+：位于模塊的最邊角是駐極體話筒的正端，可接駐極體話筒的正極，駐極體的負極和外殼連通，接上面的焊盤。

　　◆將LED的負端與PE短路，可以使模塊只要接通電源就循環放音，永不停止。

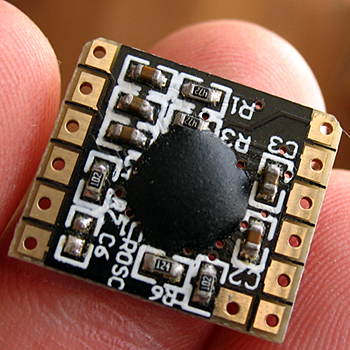

模塊上的ROSC是振蕩電阻，它的大小決定了模塊的錄放時間長短，電阻越小錄放的時間也越短音質越好，錄入的時間越長音質越差。

包含12秒錄放模塊和駐極體話筒、大喇叭（直徑57毫米）、兩個按鈕、1個LED指示燈的套件 13元一套

注意事項：

    焊接這種小喇叭時需要注意不要直接從喇叭本身的兩個焊點上引出導線，這兩個焊點是音圈兩根極細漆包線的焊接點，從這里焊接很容易把漆包線拉扯斷造成揚聲器報廢，正確的方法是從旁邊的金黃色焊盤上引出導線，也可以焊接后測量一下喇叭的直流電阻，正常應該在8歐姆左右，如果這種喇叭發生音圈開路故障時只有報廢無法維修。

     這種小喇叭價格低廉、音量不大、音質一般，還比較容易在運輸中造成塑料紙盆變形造成音質發破，客戶可以用塑料膠帶粘貼住往外拉一下進行修理（力度不要太大），我們提供的喇叭主要目的是便于客戶測試而不是最終應用。還有焊接芯片時注意電烙鐵不能漏電，焊接時間不要過長以免造成芯片損壞，芯片電源不能接反，否則會燒毀芯片。

帶外殼的12秒錄放語音播放器 16元一套

   這是我們提供的帶外殼12秒錄放語音播放器，產品清單如下：

1、體積為長110mm寬60mm高30mm的優質塑料外殼一個
2、57毫米直徑的優質8歐姆喇叭一個
3、電池簧片彈簧4個一套
4、12秒語音芯片一個
5、直徑3毫米紅色LED一個
6、高按鍵四爪輕觸開關2個
7、帶插腳的駐極體話筒一個

客戶收到時還需自備連接導線組裝后才能使用：

第一步：安裝電池簧片，將彈簧行電池簧片插入相應的塑料卡槽中即可。

第二步：固定揚聲器，揚聲器建議用熱溶膠固定（我們網站有熱溶膠和膠棒銷售）

第三步：根據電路圖連接好模塊的連線。這里我們提供的四爪輕觸開關按鍵的手柄高6毫米左右，只要在外殼上鉆一個直徑4毫米左右的孔，將開關手柄伸出孔外適當距離并用熱溶膠固定好開關就能在外殼外按動開關了。

    這個語音播放器因?yàn)橛型鈿げ⑶依��?font size="+1">的質量較好，所以音量增大很多，而且用電池供電無電源紋波干擾聲音也比較清晰。需要注意的是喇叭和電池不能放在同一側，否則上下空間不夠，外殼無法合攏。

    揚聲器紙盆前后方的聲音相位相差180度，所以沒有外殼時很大一部分聲波相互抵消，裝入外殼后杜絕了聲短路，音量會增大很多，并且音質渾厚洪亮。

配件0：10厘米四色試驗焊接連線40根：4元一包

    在電路搭接和調試的過程中經常需要一些試驗連線，我們采用優質多股線制作的試驗焊接連線，線的兩端都已經剝?nèi)ネ馄げ⑸襄a，可以非常方便地插入我們的點陣實驗板上進行焊接，我們提供紅、黑、白、藍四種顏色，每種10根共40根，不同顏色可以代表不同含義，如正電源用紅色、地線用黑色、信號線用藍色等，可以提升電子制作的檔次，便于調試。

配件1：TDA2822音頻功放 成品電路板 4元一個

     12秒錄放模塊的音頻輸出功率不大，我們可以提供一塊原用于有源音箱的TDA2822M的功放板(D2822)，電路板大小為42*43*25mm，板上已經有音量調節電位器和電源開關。

    電路板上左下腳的是電源輸入口，使用時只需接入工作電壓為3～15V交流或者直流電壓，不分極性板上有整流電路，如果是用電池供電也可以繞過整流電路，正極接電源開關的輸入端（開關可以控制電源通斷）或者是1000UF濾波電容的正極，負極接地。

    電路板上引出的紅色和黑色導線直接接喇叭，電路板右側標有R L字樣的是左右聲道信號的輸入端，先將GDN和12秒錄放模塊的地端連接（共地），R L任意一個焊盤通過一個0.1UF的電容連接（極性不分），和12秒錄放模塊的SP+（只能是一端）連接，這樣能獲得1.8W左右的音頻功率，你也可以將R L左右兩個聲道并聯后接入SP+，這樣可以驅動兩路揚聲器，功率可以達到3.5W左右。

配件2：超小型迷你數字功放板 4元一塊

    這是采用新一代D類PAM8403芯片的超微型數字功放板，效率高達90%, 不會因?yàn)闇厣�影響音質，而且不用加散熱片，模塊的體積很小，只有21*18*3毫米。功放板內置消噪電路，電源開啟/關閉時沒有噼噗噪聲；模塊具有短路過流保護與過溫保護。

    工作電壓2.5～5V（不要超過5.5V） 可使用電腦USB口5V電源供電，或使用手機充電器USB口5V電源供電，也可以使用鋰電池電源。具備優秀的噪聲抑制，在沒有接輸入音頻的情況下，耳朵貼著喇叭也聽不到任何噪音，雙聲道立體聲輸入，5V 供電 即可輸出3W+3W功率，可直接驅動4Ω、8Ω小音箱，輸出功率大，能量足，音質好。獨特的的無LC濾波的D類數字功板，可直接使用電腦的USB供電。雙面板布線，妥善解決布線所引起的地電位平衡和聲道間的串?dāng)_，超微型設計，可以很容易的放置在各種數碼產品的內部小空間內，放大效率超高。全部采用機器進行整板焊接，焊接質量非手工烙鐵焊接可比！

使用注意事項：

1、左右聲道輸出端的“負極”不可以并接在一起，否則會燒IC，先接通揚聲器再接通電源，否則容易對芯片造成損壞；
2、由于模塊中的數字音量控制具有很大的增益，所以不要讓音頻信號輸入過大而使信號產生切割限幅。
3、迷你型數字功放板可以用電腦USB供電，但是可能產生會產生雜音（也有的客戶沒有出現雜音），最好建議獨立供電。
4、迷你型數字功放板 2*3W D類為什么通上電后揚聲器有噪音？|

答案：
1、出現嘯叫聲，應該是音頻輸入線引入的，應使用屏蔽線來做音頻輸入線，還有就是音頻輸入線不要懸空要連接好音源。
2、還是一種原因可能是電源不好有些開關電源干擾很大，所導致的。
3、試著調低一下聲音，也可能是音頻信號輸入過大而使信號產生切割限幅。

典型應用：

1、錄音喊話器

    喊話器是一種號筒式語音放大器，當用戶在一頭說話時，從喇叭中就發出放大了的聲音，用于流動性的集體廣播或者商品宣傳叫賣，尤其適用于嘈雜環境中使用。

    錄音喊話器具有錄音和重復播放的功能，無須用戶對著話筒一遍一遍地反復喊話，只需要說一次錄下來以后需要的時候就能自動循環播放，例如“火車進站了，請站在白色安全線以內”“請排好隊”等等。

   采用12秒迷你語音錄放模塊（需要增加功率放大電路）的錄音喊話器已發展成兒童喊話器、車用喊話器、廣告喊話器等。已產銷200多萬臺，受到市場的廣泛歡迎，目前國內及外銷市場需求依然保持旺盛。

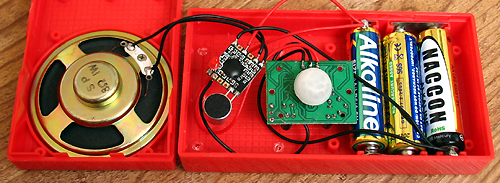

2、紅外人體感應語音播放器

    我們希望實現當檢測到人體靠近時能自動播放語音，我們只要將“帶外殼12秒錄放語音播放器”增加一個人體紅外組件就能實現上述功能，可以選購我們網站提供的迷你透鏡BISS0001紅外人體檢測組件 20元一個 。

    這種紅外模塊有三個輸出腳，標有“＋”的是正電源接電池正4.5V，標有“－”的是地接電池負極，標有“OUT”的是輸出腳接12秒語音芯片的PE端，當有人活動時輸出3V高電平觸發語音電路播放語音。紅外模塊右下角有一個檢測方式切換短路線，默認是中間和H連接為重復模式，這里我們需要改成中間和L連接，這種模式下只要檢測區域有人活動模塊就會反復輸出脈沖信號，可以觸發語音電路多次播放語音。

    使用時只要在塑料外殼上開一個13毫米左右的孔，將超小型紅外球鏡伸出來即可，選擇位置時注意高度是否足夠，以免出現外殼合不上的情況。

相關應用實例：鼠標式留言機

相關應用實例：制作會說話的布娃娃
