超小型智能熱釋電紅外檢測器組件

    熱釋電紅外傳感器是一種能檢測人或動物發射的紅外線而輸出電信號的傳感器。早在1938年，有人提出過利用熱釋電效應探測紅外輻射，但并未受到重視，直到六十年代，隨著激光、紅外技術的迅速發展，才又推動了對熱釋電效應的研究和對熱釋電晶體的應用。熱釋電晶體已廣泛用于紅外光譜儀、紅外遙感以及熱輻射探測器，它可以作為紅外激光的一種較理想的探測器。它目標正在被廣泛的應用到各種自動化控制裝置中。除了在我們熟知的樓道自動開關、防盜報警上得到應用外，在更多的領域應用前景看好。比如：在房間無人時會自動停機的空調機、飲水機。電視機能判斷無人觀看或觀眾已經睡覺后自動關機的機構。開啟監視器或自動門鈴上的應用。結合攝影機或數碼照相機自動記錄動物或人的活動等等……。您可以根據自己的奇思妙想，結合其它電路開發出更加優秀的新產品�；蜃詣�(dòng)化控制裝置。

熱釋電傳感器基本知識

    熱釋電效應同壓電效應類似，是指由于溫度的變化而引起晶體表面荷電的現象。熱釋電傳感器是對溫度敏感的傳感器。它由陶瓷氧化物或壓電晶體元件組成，在元件兩個表面做成電極，在傳感器監測范圍內溫度有ΔT的變化時，熱釋電效應會在兩個電極上會產生電荷ΔQ，即在兩電極之間產生一微弱的電壓ΔV。由于它的輸出阻抗極高，在傳感器中有一個場效應管進行阻抗變換。熱釋電效應所產生的電荷ΔQ會被空氣中的離子所結合而消失，即當環境溫度穩定不變時，ΔT=0，則傳感器無輸出。當人體進入檢測區，因人體溫度與環境溫度有差別，產生ΔT，則有ΔT輸出；若人體進入檢測區后不動，則溫度沒有變化，傳感器也沒有輸出了。所以這種傳感器檢測人體或者動物的活動傳感。 由實驗證明，傳感器不加光學透鏡(也稱菲涅爾透鏡)，其檢測距離小于2m，而加上光學透鏡后，其檢測距離可大于7m。

    為了縮短產品研發周期，快速應用熱釋電傳感技術。電子制作實驗室網站批量供應以下幾種熱釋電傳感器成品組件。

很多客戶反映為什么我的模塊加上電源后輸出腳一直是高電平？以下多種原因都會造成這個故障：

    第一、直流工作電壓必須符合我們要求的數值，過高和過低都會影響模塊性能，而且要求電源必須經過良好的穩壓濾波，例如電腦USB電源、手機充電器電源、比較舊的9V的層疊電池都無法滿足模塊工作要求，建議客戶用變壓器的電源并經過LM7808穩壓后再通過220UF和0.1UF的電容濾波后供電。

    第二、調試時人體盡量遠離感應區域，有時雖然人體不在模塊的正前方，但是人體離模塊太近時模塊也能感應到造成一直有輸出，還有調試時人體不要觸摸電路部分也會影響模塊工作，比較科學的辦法是將輸出端接一個LED或者是萬用表，把模塊用報紙蓋住，人離開這個房間，等2分鐘后看看模塊是否還是一直有輸出？

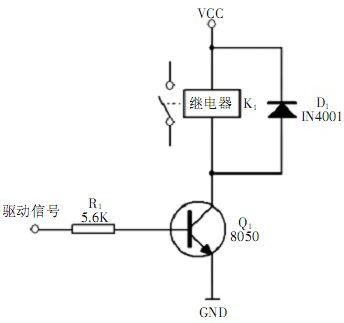

    第三、模塊不接負載時能正常工作，接上負載后工作紊亂，一種原因是因?yàn)殡娫慈萘亢苄∝?fù)載比較耗電，負載工作時引起的電壓波動導致模塊誤動作，另一種原因是負載得電工作時會產生干擾，例如繼電器或者電磁鐵等感性負載會產生反向電動勢，315M發射板工作時會有電磁輻射等都會影響模塊。解決辦法如下：A、電源部分加電感濾波。B、采用負載和模塊使用不同的電壓的方法，例如：負載使用24V工作電壓，模塊使用12V工作電壓，其間用LM7812三端穩壓器隔離。C: 使用更大容量的電源。

    第四、人體感應模塊只能工作在室內并且工作環境應該避免陽光、強烈燈光直接照射，如果工作環境有強大的射頻干擾，可以采用屏蔽措施。若遇有強烈氣流干擾，關閉門窗或阻止對流。感應區盡量避免正對著發熱電器和物體以及容易被風吹動的雜物和衣物。

    第五、人體感應模塊建議安裝在密封的盒里，否則可能一直會有輸出信號。

    第六、如果要求人體感應模塊的探測角度小于90度時，可以用不透明膠紙遮擋鏡片或裁剪縮小鏡片來實現。

    第七、人體感應模塊采用雙元探頭，人體的手腳和頭部運動方向與感應靈敏度有著密切的聯系，而且紅外模塊的特性決定了無法精確控制感應距離。

    第八、模塊中的探頭（PIR）可以裝焊在電路板的另一面。也可將探頭用雙芯屏蔽線延長，長度應在20厘米以內為好。

產品1：新款大透鏡BISS0001紅外人體檢測組件 12元一個

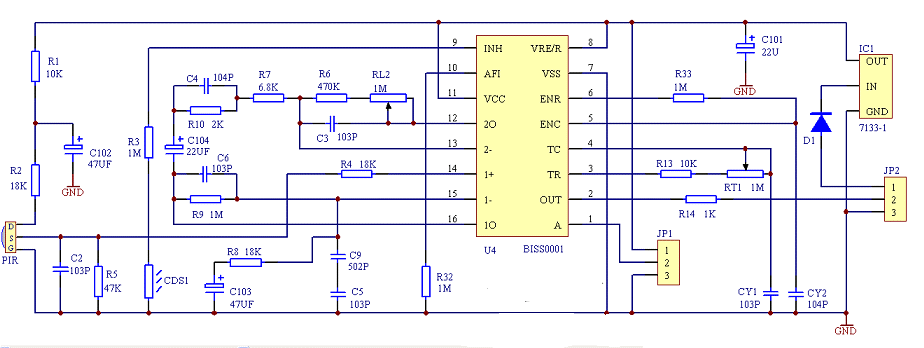

   這款是采用紅外專用芯片BISS0001芯片設計的人體傳感模塊，它最大的優點是性能穩定可靠，應用資料齊全，類似原理圖如下：

BISS0001的PDF文檔，即原理圖下載鏈接（復制到地址欄按回車）： http://www.xinjiapolvyou.cn/biss0001.pdf

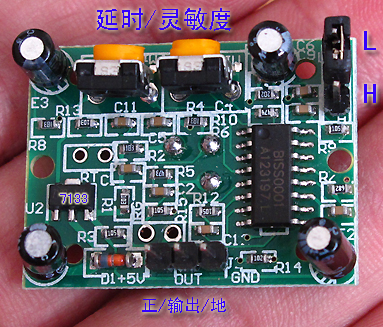

    模塊有三個輸出腳，標有“＋5V”的是正電源，標有“GND”的是地，標有“OUT”的是輸出腳，有人活動輸出3V高電平，無人輸出0V低電平，圖中右上角有一個觸發模式切換跳線帽，中間和H連接為重復模式，只要檢測區域有人模塊就一直有輸出，這種模式一般稱為電平輸出，中間和L連接為不重復模式，這種模式下即使檢測區域有人活動模塊也會自動停止輸出一段時間（封鎖延時）然后再檢測，這種模式一般習慣稱為脈沖輸出。模塊上的105黃色電位器是動作輸出延時調整，就是檢查到人體后輸出延時若干秒高電平信號的時間，調節范圍0.3秒～18秒，順時針延時變長，出廠默認9秒。如果需要光控功能，可以在CDS位置接上一個光敏電阻，光敏電阻選市場常見的品種即可。

    模塊采用低功耗穩壓器件7133A-1，可以保證在很寬的輸入電壓下穩定提供3.3V的工作電壓，確保模塊能正常工作。

技術參數：

1、工作電壓：DC4.5～20V（內部穩壓成3.3V）
2、電平輸出：有人3V高電平，無人0V低電平
3、感應角度：120度
4、靜態電流：小于40μA
5、感應距離：0.5～8米
6、觸發延時：可調5-120秒范圍
7、觸發方式：H：重復/L：不重復
8、透鏡直徑：28毫米（可以選配小透鏡）
9、外形尺寸：PCB外形尺寸:32*24*25mm,螺絲孔距28mm，螺絲孔徑2mm；

產品2：迷你透鏡BISS0001紅外人體檢測組件 13元一個



    這款模塊的性能和產品3完全相同，只是這款的紅外透鏡不同可以直接戴在熱釋電元件上，并且透鏡的直徑只有13毫米，比較隱蔽并便于在外殼上開孔，能更容易嵌入到其他設備中。

注意事項：

1.感應模塊通電后有一分鐘左右的初始化時間，在此期間模塊會間隔地輸出0～3次，一分鐘后進入待機狀態。

2.應盡量避免燈光等干擾源近距離直射模塊表面的透鏡，以免引進干擾信號產生誤動作；使用環境盡量避免流動的風，風也會對感應器造成干擾。

3.感應模塊采用雙元探頭，探頭的窗口為長方形，雙元（A元B元）位于較長方向的兩端，當人體從左到右或從右到左走過時,紅外光譜到達雙元的時間、距離有差值，差值越大，感應越靈敏，當人體從正面走向探頭或從上到下或從下到上方向走過時，雙元檢測不到紅外光譜距離的變化，無差值，因此感應不靈敏或不工作；所以安裝感應器時應使探頭雙元的方向與人體活動最多的方向盡量相平行，保證人體經過時先后被探頭雙元所感應。為了增加感應角度范圍，本模塊采用圓形透鏡，也使得探頭四面都感應，但左右兩側仍然比上下兩個方向感應范圍大、靈敏度強，安裝時仍須盡量按以上要求。

應用舉例：

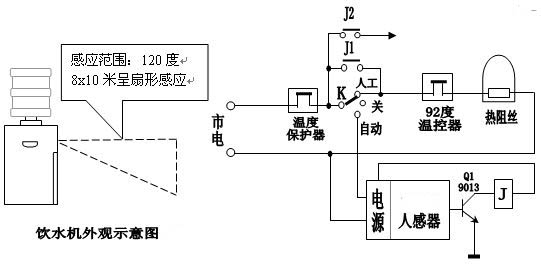

1、飲水機自控電路

    人在感應范圍，飲水機加熱或者制冷；人不在感應范圍，15分鐘后自動關機。將B模塊的C11換成100uF/10V電容，W2工作時間電位器換成10MΩ1/8W固定電阻參見上圖，其他元件無需改動，便可實現以上工作原理。

    其特點是不必?fù)?dān)心忘了開關機，避免“燒死水”產生有害化學物質影響身體健康的現象。適用于家庭、會議室、接待室以及公眾場所使用的飲水機，另外還可利用繼電器另一組接點，定期給冷水和杯子柜采用紫外線或者臭氧消毒。

2、柜式空調自控電路

    工作原理：人在感應范圍（約100平方米），空調機工作；人離開感應范圍，15分鐘后（時間可選擇），空調機自動關機。適用家庭、會議室、餐館、接待室以及公共場所的柜式空調機。
