采用SD卡的超強語音模塊

    蓋茨今年曾經說過：未來5年中觸摸、視覺和語音界面將變得非常重要！也就是所謂的“自然用戶界面”。如何設計更加人性化的人機界面已經變得非常迫切！讓我們的產品能夠開口說話，和使用者進行更良性的互動，無疑會大大提高產品的競爭能力！

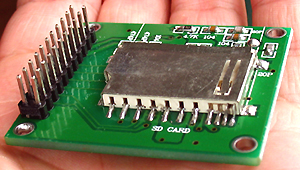

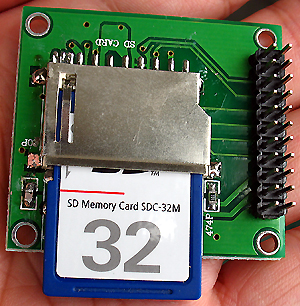

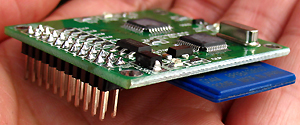

采用SD卡的超強語音模塊（不含SD卡） 每個88元

產品特點：

◆ 直接支持MP3語音文件，文件來源廣泛、占據容量小,容易制作、音質優美、通用性好。
◆ 將SD卡作為存儲媒體,存儲容量大,容易復制保存。
◆ 語音更新十分方便,只需將SD卡與電腦連接即可.
◆ 存儲內容按文件夾的形式編排,按名稱分段存儲,易存,易改.
◆ 支持四種工作模式：標準模式、按鍵模式、并口模式、串口模式
◆ 可以播放背景音樂,廣告語,
◆ 可以進行任意段語音的播放
◆ 模塊按照工業級設計，可以適用于各種復雜的場合。

產品性能：

1、體積大小：44x40x8毫米
2、電源電壓：直流5V
3、工作電流：90毫安
4、 產品重量：11克

工作模式介紹:

    1. 標準模式：該工作模式和一般的MP3十分類似. P01～P06端口平時為高電平，低電平時觸發 .注意：模塊上電后，要先給P03一個負脈沖信號，這樣模塊才能開始播放，然后其它I/O口才能起作用。同時，文件夾里面MP3文件名稱必須是連續的。如有不連續在斷點之后的歌曲將不能識別。

P01 播放/暫停
P02 上一首
P03 下一首
P04 音量減
P05 音量加
P06 停止

    2. 按鍵模式：6個I/0口平時為高電平，低電平觸發。一個I/0對應觸發一段語音，只能放6段語音，而且文件名稱必須為001.mp3～006.mp3。

P01 對應 001.mp3
P02 對應 002.mp3
P03 對應 003.mp3
P04 對應 004.mp3
P05 對應 005.mp3
P06 對應 006.mp3

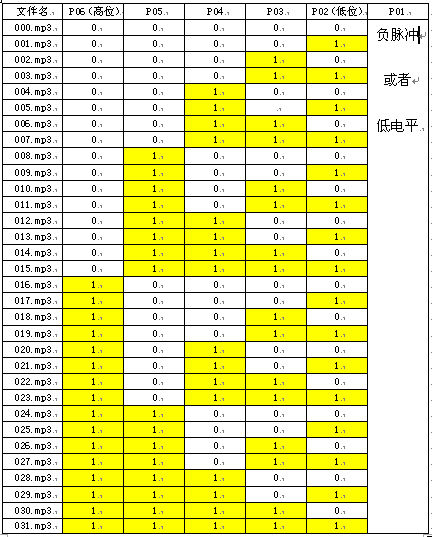

    3. 并口模式：P01-P06懸空為高電平“1”，接地為低電平“0”。在觸發播放前，先將地址（P06-P02置成你要的地址），然后再將P01接地即可播放相對應的語音。

    4.串口模式： 以標準的RS232串口通信時序為基礎,波特率9600，自行定制了以下通信協議.該通信協議數據包括了起始碼,數據長度,數據位,結束碼（通訊口電壓5V）.

數據格式:

操作碼共9個，其中A0、A4和B0后面必須帶數據位，其余的不用。

文件夾十位,文件夾個位說明：

    因為SD卡內的文件夾advertXX，XX必須為數字,它為00～99,共100個文件夾。所以文件夾的個位和十位是指該文件夾名稱的十位數.且要將數字翻譯成ASCII 碼值.文件夾個位也如此。

    如文件夾advert01，文件夾十位是指”0”,對應ASCII 碼值為”30H”文件夾個位是指”1”對應ASCII 碼值為”31H”

曲目百位,曲目十位,曲目個位說明:

    指文件夾advert01下面的曲目名如682.mp3 曲目百位是”6”,對應ASCII 碼值為”36H” 曲目十位是”8”對應ASCII 碼值為”38H” 曲目個位是”2”對應ASCII 碼值為”32H”

舉例如下:

播放 advert01 文件夾下的002.mp3,按廣告語播放.則發送數據如下: 7E 07 A0 30 31 30 30 32 7E
播放 advert02 文件夾下的032.mp3,按背景音樂播放,則發送數據如下: 7e 07 b0 30 32 30 33 32 7e
當背景音樂正在播放的時候,要插進文件夾advert01下面的009.mp3作為廣告語,廣告語結束后,背景音樂從斷點處繼續播放.
數據如下: 7e 07 a0 30 31 30 30 39 7e
暫停正在播放的廣告語,則發送數據如下: 7e 07 a1 30 31 30 30 39 7e
從暫停的斷點處繼續播放,可發送數據如下: 7e 07 a3 30 31 30 30 39 7e
音量調節從00H～08H 八級可調，00H為最低音量，08H為最高音量.數據如下: 7e 03 a4 08 7e或者 7e 03 a4 02 7e

SD卡存儲結構的規定:

    本模塊只能夠識別SD卡內名稱為advert00～advert99 的文件夾,其余名稱的都不能識別，所有的語音文件都必須放在advert00～advert99 的其中一個文件夾里面！

    標準模式、按鍵模式、并口模式都只能讀寫advert01文件夾內的內容！

   串口模式可以對advert00～advert99共100個文件夾的內容進行讀取。advertXX 文件夾下的內容,只能是000.mp3---999.mp3 共1000 個文件,都是以數字 000----999 作命名,后綴為”.mp3”

★在advert01 文件夾下有一個文件名稱為”cof.mp3”的,這個文件的開頭記錄的是該模塊的工作模式。可以是數字1,數字2,數字3.意思代表如下:

數字”1” 表示該模塊工作在 標準模式
數字”2” 表示該模塊工作在 按鍵模式
數字”3” 表示該模塊工作在 并口模式
串口模式是最高級的模式，優先相應，和配置數字無關。

    新建“cof.mp3”文件的辦法如下：新建一個記事本文檔，在里面寫上一個數字“2”，保存，關閉。然后將txt的后綴改成mp3就可以了。cof.mp3的文件可以用”記事本”打開修改這個數字,就可以更改工作模式。

背景音樂與廣告的使用

    SD卡高音質模塊只能通過串口模式播放背景音樂和廣告，背景音樂的特點是可以斷點續傳播放，就是正在播放背景音樂時可以立即插進一句廣告語，廣告語結束后，背景音樂從剛才的斷點處繼續播放。

    舉例如下：先發送播放背景音樂的命令,如要播放文件夾advert03下面的007.mp3.則通過串口模式發送數據: 7E 07 A0 30 33 30 30 37 7E 這時背景音樂開始播放，還沒有結束的時候, 想插入文件夾advert04 下面的015.mp3廣告語,可以發送命令:
7E 07 B0 30 34 30 31 35 7E當廣告語播放完畢后,又繼續播放背景音樂。

如何通電測試：

    首先請選擇合適的SD卡，卡的容量必須為32M～2G，通過SD卡讀卡器連接電腦，可移動磁盤右鍵－格式化...-選擇快速格式話（文件系統FAT）然后點擊這里下載樣本文件，將advert01文件夾解壓縮到讀卡器盤中，內有cof.mp3的配置文件,里面填寫了數字1標準模式。

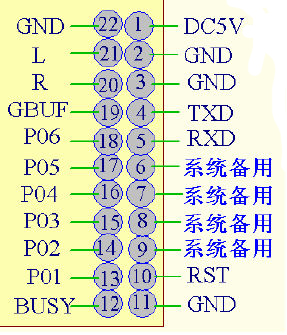

    請仔細辨別模塊的引腳排列順序！在模塊的R和GBUF之間接上耳機也可以接8歐姆喇叭，在標有＋的引腳上接5～9V的直流正電源，在GND上接電源地，這時模塊上靠近引腳插針附近的的綠色貼片電源燈就會點亮，1秒后標有SD字樣的綠色SD燈也會點亮，說明SD卡和電源正常，將P01對地短路一下，SD燈就會閃爍起來，并且BUSY也會點亮，同時揚聲器中會發出較小的音樂聲，表示一切正常。

    如果SD燈不亮，表示模塊沒讀到卡，可能是卡沒插好或者卡中的內容不對請檢查卡是否格式化為FAT？如果是FAT32是無法識別的，還有不要使用TF卡通過轉換器轉成SD，這樣也可能無法識別。然后建advert01文件夾，在里面裝內容（000.mp3、001.mp3、002.mp3)+配置文件(cof.mp3)。 模塊在放音時，BUSY指示燈會長亮，SD燈閃爍，容量小的卡閃得快，容量大的卡閃得慢。放音結束了，BUSY燈熄滅、SD燈長亮。

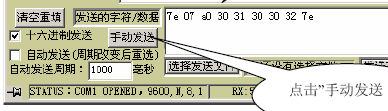

   我們也可以通過電腦的串口運行串口調試助手軟件調試SD語音模塊時，必須加MAX232模塊組成的電平轉換電路，對于電腦沒有串口的客戶，我們可以提供采用PL2303的USB轉串口模塊，將TXD、RXD、GND和模塊的RXD、TXD、GND連接好就可以了。

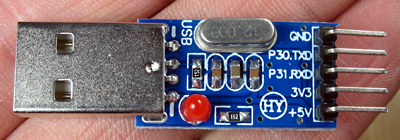

配件1：采用PL2303芯片的USB轉TTL串口模塊 每個12元 含一根4芯杜邦連接線

   然后將PL2303的USB轉串口模塊插入電腦的USB口（已經安裝好2303的驅動）選擇合適串口號運行串口調試助手軟件，軟件會自動檢測到硬件，彈出下列英文提示：

System of FAT16：表明卡是FAT 格式
The Size is 243M:表明卡的容量是256M
Model_1:表明卡目前是工作在標準模式

Play_advert: 是發送命令后出現的。
End_advert: 語音播放結束時發出

音頻輸出說明：

L,R 聲道對GBUF，直接接耳機。



L,R 外接功放建議只對GND 輸出.不要對GBUF 輸出.

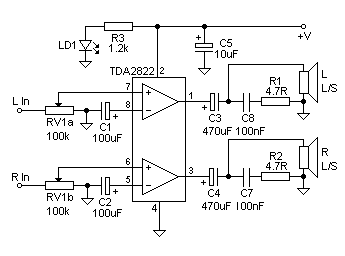

配件1：TDA2822音頻功放 成品電路板 4元一個

     12秒錄放模塊的音頻輸出功率不大，我們可以提供一塊原用于有源音箱的TDA2822M的功放板(D2822)，電路板大小為42*43*25mm，板上已經有音量調節電位器和電源開關。

    電路板上左下腳的是電源輸入口，使用時只需接入工作電壓為3～15V交流或者直流電壓，不分極性板上有整流電路，如果是用電池供電也可以繞過整流電路，正極接電源開關的輸入端（開關可以控制電源通斷）或者是1000UF濾波電容的正極，負極接地。

    電路板上引出的紅色和黑色導線直接接喇叭，電路板右側標有R L字樣的是左右聲道信號的輸入端，先將GDN和12秒錄放模塊的地端連接（共地），R L任意一個焊盤通過一個0.1UF的電容連接（極性不分），和12秒錄放模塊的SP+（只能是一端）連接，這樣能獲得1.8W左右的音頻功率，你也可以將R L左右兩個聲道并聯后接入SP+，這樣可以驅動兩路揚聲器，功率可以達到3.5W左右。

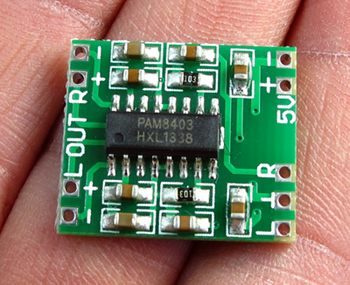

配件2：超小型迷你數字功放板 4元一塊

    這是采用新一代D類PAM8403芯片的超微型數字功放板，效率高達90%, 不會因為溫升影響音質，而且不用加散熱片，模塊的體積很小，只有21*18*3毫米。功放板內置消噪電路，電源開啟/關閉時沒有噼噗噪聲；模塊具有短路過流保護與過溫保護。

    工作電壓2.5～5V（不要超過5.5V） 可使用電腦USB口5V電源供電，或使用手機充電器USB口5V電源供電，也可以使用鋰電池電源。具備優秀的噪聲抑制，在沒有接輸入音頻的情況下，耳朵貼著喇叭也聽不到任何噪音，雙聲道立體聲輸入，5V 供電 即可輸出3W+3W功率，可直接驅動4Ω、8Ω小音箱，輸出功率大，能量足，音質好。獨特的的無LC濾波的D類數字功板，可直接使用電腦的USB供電。雙面板布線，妥善解決布線所引起的地電位平衡和聲道間的串擾，超微型設計，可以很容易的放置在各種數碼產品的內部小空間內，放大效率超高。全部采用機器進行整板焊接，焊接質量非手工烙鐵焊接可比！

使用注意事項：

1、左右聲道輸出端的“負極”不可以并接在一起，否則會燒IC，先接通揚聲器再接通電源，否則容易對芯片造成損壞；
2、由于模塊中的數字音量控制具有很大的增益，所以不要讓音頻信號輸入過大而使信號產生切割限幅。
3、迷你型數字功放板可以用電腦USB供電，但是可能產生會產生雜音（也有的客戶沒有出現雜音），最好建議獨立供電。
4、迷你型數字功放板 2*3W D類為什么通上電后揚聲器有噪音？|

答案：
1、出現嘯叫聲，應該是音頻輸入線引入的，應使用屏蔽線來做音頻輸入線，還有就是音頻輸入線不要懸空要連接好音源。
2、還是一種原因可能是電源不好有些開關電源干擾很大，所導致的。
3、試著調低一下聲音，也可能是音頻信號輸入過大而使信號產生切割限幅。

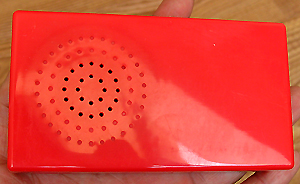

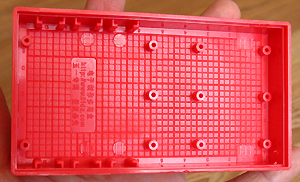

塑料外殼產品W 3.5元一個（不含喇叭和電池簧片）

　這是我們專門為電子制作愛好者設計的塑料外殼，體積為長110mm寬60mm高30mm，上下殼體通過卡口連接非常牢固，只要將較小一側的殼體絲扣部分向內用力捏一下就能打開外殼。

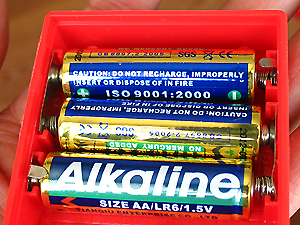

    我們的外殼外壁加厚并且采用優質原料所以非常堅固甚至可以站人，殼體內部預留有揚聲器位置，配套的57毫米內磁揚聲器 2元一個，音質比較好，揚聲器建議用熱溶膠固定（我們網站有熱溶膠和膠棒銷售）另一側外殼預留有三節5號電池位置，我們可以提供4個電池彈簧彈片 1元一套。

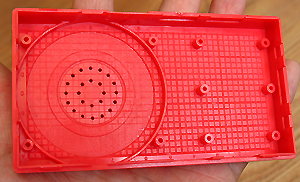

   外殼內部有20多根固定線路板的螺絲柱，螺絲柱高度都是為5毫米，用自攻螺絲可以將電路板固定在螺絲柱上，螺絲柱的間隔距離為2厘米或者3厘米，上下外殼內的網格線可以精確定位，如果鉆孔的話可以確保精確一致，是完全為電子愛好者量身定做的。
