交流遙控開關和6路遙控模塊
200米交流遙控開關是專為遙控220V交流負載設計的，接收端直接使用220V交流供電，省略了電源變壓器，減小了體積，降低了成本。遙控器有以下兩種：
遙控器1：200米桃木色雙鍵遙控器 10元一個 技術標準：工作頻率315MHZ 編碼芯片2262 振蕩電阻1.5M
接收板1：220V交流大電流單路遙控接收板帶外殼 31元一個 技術標準：可以配合工作頻率315MHZ PT2262芯片 振蕩電阻1.5～4.7M的遙控器使用
這是我們最新設計的220伏交流供電單路大功率遙控開關，它采用30A的繼電器可以控制大功率用電器；可學習多達8個不同地址碼的遙控器，并且每個遙控器的所有按鍵都可以學習，可以一個遙控器控制多個開關，也可以多個遙控器控制一個開關，操作簡單配套靈活任意組合；采用大尺寸的螺栓接線柱，便于接線能直接遙控輸出220V交流電壓使用非常方便，帶塑料外殼安裝也非常容易。
技術參數：
工作電壓：AC220V
工作頻率：315MHz
最大負載：2000瓦以下交流負載
工作方式：自鎖、點動、互鎖三種模式可以靈活切換
產品尺寸：55*25*75mm
主要應用于燈具、電動門、窗、起吊設備、閘道、升降器、工業控制及安防行業等領域。
學習方法：
將接收板的接線柱上標有“零線”的接通交流電源的地線，標有“火線”的接通交流電源的火線，這時紅色LED點亮，按下學習按鈕后紅色指示燈熄滅，當連續按住4秒以上時間后紅色指示燈點亮表示已經清除所有的地址碼，這時可以開始學習遙控器：再次按住學習按鈕，紅色指示燈熄滅，這時只要按住被學習的遙控器按鍵就能學習成功，然后客戶可以進行測試。
接收板上標有123的是工作模式跳線帽，當不戴任何跳線帽時是點動模式（連續按住遙控器的按鍵，繼電器持續吸合，松開按鍵，繼電器釋放），當1－2戴有跳線帽時是互鎖模式，按一下遙控器上的按鍵，接收板上的繼電器吸合并保持不變，只有按遙控器上的其他按鍵，繼電器才釋放。，當2－3戴有跳線帽時是自鎖模式，也可以稱為觸發翻轉模式，也就是按一下按鍵，繼電器吸合并保持，再按一下按鍵繼電器釋放。
我們的接收板采用電容降壓供電和交流電源沒有隔離，通電后人體不能觸碰板上的任何器件，包含天線和跳線帽！
接收板3：交流供電多功能雙繼電器接收板帶外殼 21元一個 技術標準：可以配合工作頻率315MHZ PT2262芯片 振蕩電阻1.5～4.7M的遙控器使用

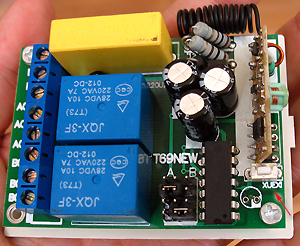

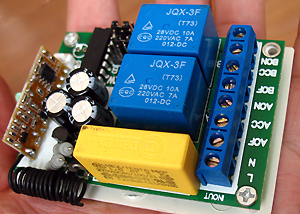

這是我們最新改進的多功能交流雙繼電器接收板，它直接用220V交流供電配有塑料外殼，它能同時控制A B兩路負載，而且還能通過跳線帽區切換對應不同的數據通道，例如配合200米四鍵遙控器時可以靈活設定不同按鍵對應A B遙控通道。如果配合單鍵遙控器或者雙鍵遙控器時需要注意按鍵通道對應的問題，客戶可以嘗試改變AB跳線帽的位置摸索具體對應的通道。

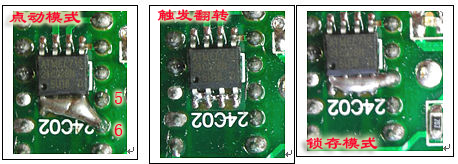

交流供電多功能雙繼電器接收板采用單片機作為控制芯片，所以它的工作模式可以靈活切換選擇，可以工作在鎖存、點動、觸發翻轉三種工作模式，只要將單片機EM78P153的第5腳接地（就是和24C02的第4腳用焊錫短路）時為鎖存型，當?shù)?腳接地時為點動型，當?shù)?、6腳均不接地時為D型觸發器型（觸發翻轉模式）產品發貨時默認為D型觸發器型。
我們這款產品在使用前需要和遙控器學習對碼，方法比較簡單：將接收板的L和N接線柱接通220V交流電后，按右下角的白色學習按鈕，上圖紅色箭頭說指的位置（需要注意：此時整個接收板上帶有220V交流電壓，而且電容降壓的電路屬于非隔離電路，切忌不要觸摸板上的任何金屬器件，以免觸電！）
在按住學習按鈕大約3秒后，PCB反面的紅色貼片LED點亮，然后按遙控器的按鍵，這時接收板上的繼電器就會受控制，表示學習成功，如果要增加其他遙控器，可以按照上述方法操作。如果要清除所有的遙控器，可以持續按住接收板上的學習按鈕，大約5秒后紅色LED會閃爍3次，可以清除所有以前學習成功的遙控器。

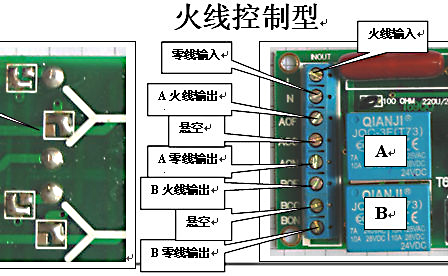

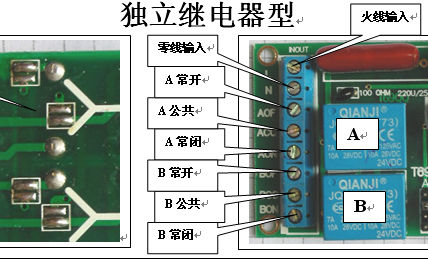

這款產品的繼電器輸出模式默認為火線控制型，也可以通過焊錫切換（參考右圖）為獨立繼電器型，所謂的火線輸出型就是直接控制火線輸出，例如此時在零線L和A火線輸出ACF上接一個220V燈泡，那么A繼電器吸合時燈泡就會點亮，A繼電器釋放時燈泡就會熄滅，，非常適合用于直接控制220V負載的場合使用。而獨立繼電器型就是繼電器的觸點和220V完全隔離，僅僅相當于一個常開觸點。當A繼電器吸合時A常開和A公共導通閉合，當A繼電器釋放時A常開和A公共開路斷開。
接收板5：直流供電多功能四繼電器接收板帶外殼 25元一個 技術標準：可以配合工作頻率315MHZ 振蕩電阻1.5～4.7M的2262遙控器使用
直流供電多功能四繼電器接收板和交流供電的單繼電器和雙繼電器的最大區別是必須采用直流12V供電，而且它的工作模式采用跳線帽切換更加方便，只要將紅色箭頭位置的跳線帽戴到D為觸發翻轉模式、L位置為鎖存模式、M為點動模式，每次模式切換后必須重新上電才能有效。
本產品使用前需要學習對碼才能正常工作，方法如下：
接收板的綠色兩位接線柱按照正確極性接12V直流電壓，然后按住接收板上白色的學習按鈕（標有XUEXI字樣)，大約3秒后背面的紅色LED點亮，這時只要按被學習的遙控器的按鍵，接收板上的繼電器就會受控制，表示學習成功，如果要增加其他遙控器，可以按照上述方法反復操作。如果要清除所有的遙控器，可以持續按住接收板上的學習按鈕大約6秒，紅色LED會閃爍3次，可以清除所有以前學習成功的遙控器。
本產品有四路繼電器，每路繼電器均為常開轉常閉接點獨立輸出，中間的是公共觸點，上面的是常開觸點、下面的是常閉觸點，可以非常方便地控制燈泡,節能燈,日光燈,電機等各種類型的負載。
800米6鍵遙控器 20元一個 技術標準：工作頻率315MHZ 編碼芯片2262 振蕩電阻1.2M
這是6鍵的遙控器，它的體積為37*86*17毫米使用A23電池，它和4鍵遙控區別在于它是6路地址位＋6路數據位，而4鍵遙控是8路地址位＋4路數據位。兩者不能直接兼容。
6通道鎖存接收板 10元一個 技術標準：工作頻率315MHZ 解碼芯片SC2272 L6 振蕩電阻200K
6通道非鎖存接收板 10元一個 技術標準：工作頻率315MHZ 解碼芯片SC2272 M6 振蕩電阻200K

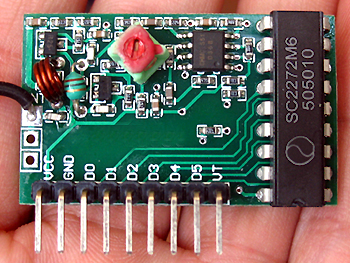

這是6通道遙控器配套的接收板，體積為38*23*9毫米，按輸出邏輯分可以分為鎖存型和非鎖存型，接收板的電源電壓為直流5V，正電源接VCC端，地接GND，D0～D5是6位數據輸出端口，高電平有效，驅動電流為2毫安，如果要驅動繼電器可以另加S8050三極管放大，VT端是解碼有效端，不管遙控器任意一個按鍵被按下，這個端口都能同步輸出高電平。
需要說明的是通常4鍵遙控是8路地址位＋4路數據位，而我們這種遙控模塊它是6路地址位＋6路數據位，兩者不能直接兼容，接收板輸出邏輯如下表：
8位地址碼 87654321 |
4位數據碼 10 11 12 13 |
|
按鍵1 |
22222200 |
0001 |
按鍵2 |
22222200 |
0010 |
按鍵3 |
22222200 |
0100 |
按鍵4 |
22222200 |
1000 |
按鍵5 |
22222201 |
0000 |
按鍵6 |
22222210 |
0000 |
查閱PT2262/2272芯片介紹及編碼設置的詳細介紹請點擊
