PT2262/2272編解碼集成電路介紹
編碼解碼芯片PT2262/PT2272芯片原理簡介：
PT2262/2272是臺灣普城公司生產的一種CMOS工藝制造的低功耗低價位通用編解碼電路，PT2262/2272最多可有12位(A0-A11)三態地址端管腳(懸空,接高電平,接低電平),任意組合可提供531441地址碼,PT2262最多可有6位(D0-D5)數據端管腳,設定的地址碼和數據碼從17腳串行輸出，可用于無線遙控發射電路。

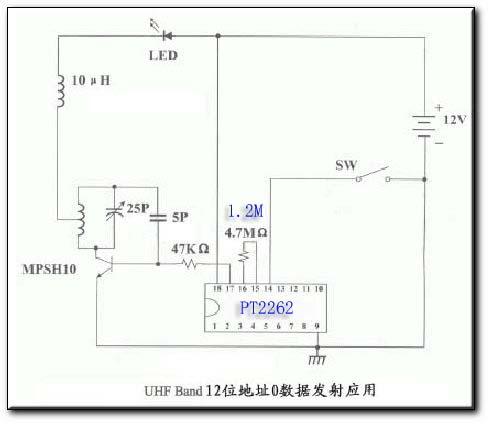

編碼芯片PT2262發出的編碼信號由：地址碼、數據碼、同步碼組成一個完整的碼字，解碼芯片PT2272接收到信號后，其地址碼經過兩次比較核對后，VT腳才輸出高電平，與此同時相應的數據腳也輸出高電平，如果發送端一直按住按鍵，編碼芯片也會連續發射。當發射機沒有按鍵按下時，PT2262不接通電源，其17腳為低電平，所以315MHz的高頻發射電路不工作，當有按鍵按下時，PT2262得電工作，其第17腳輸出經調制的串行數據信號，當17腳為高電平期間315MHz的高頻發射電路起振并發射等幅高頻信號，當17腳為低平期間315MHz的高頻發射電路停止振蕩，所以高頻發射電路完全收控于PT2262的17腳輸出的數字信號，從而對高頻電路完成幅度鍵控（ASK調制）相當于調制度為100％的調幅。

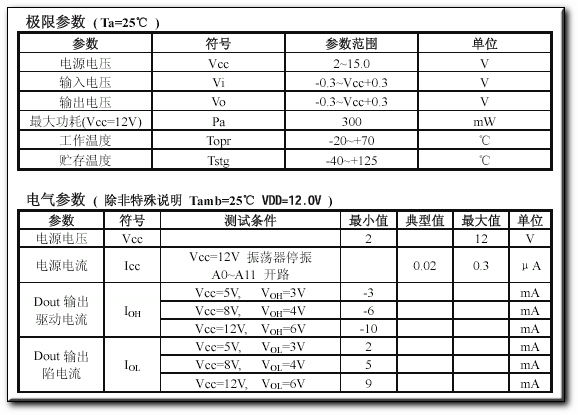

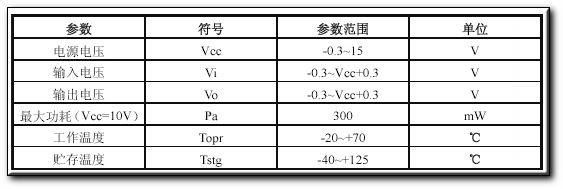

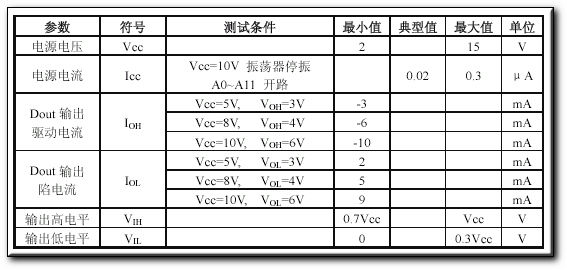

PT2262/2272特點：CMOS工藝制造，低功耗，外部元器件少，RC振蕩電阻，工作電壓范圍寬：2.6～15v
，數據最多可達6位，地址碼最多可達531441種。應用范圍：車輛防盜系統、家庭防盜系統、遙控玩具、其他電器遙控。

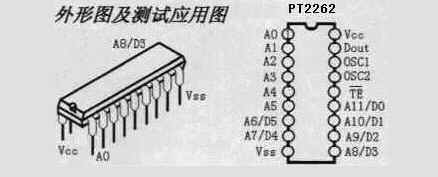

| 名稱 | 管腳 | 說 明 |
| A0-A11 | 1-8、10-13 |
地址管腳,用于進行地址編碼,可置為“0”,“1”,“f”(懸空), |
| D0-D5 | 7-8、10-13 | 數據輸入端，有一個為“1”即有編碼發出，內部下拉 |
| Vcc | 18 | 電源正端（＋） |
| Vss | 9 | 電源負端（－） |
| TE | 14 | 編碼啟動端，用于多數據的編碼發射，低電平有效； |
| OSC1 | 16 | 振蕩電阻輸入端，與OSC2所接電阻決定振蕩頻率； |
| OSC2 | 15 | 振蕩電阻振蕩器輸出端； |
| Dout | 17 | 編碼輸出端（正常時為低電平） |
在具體的應用中，外接振蕩電阻可根據需要進行適當?shù)恼{(diào)節，阻值越大振蕩頻率越慢，編碼的寬度越大，發碼一幀的時間越長。網站上大部分產品都是用2262/1.2M＝2272/200K組合的，少量產品用2262/4.7M＝2272/820K。

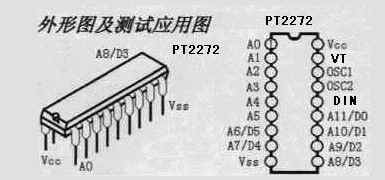

| 名稱 | 管腳 | 說 明 |
| A0-A11 | 1-8、10-13 |
地址管腳,用于進行地址編碼,可置為“0”,“1”,“f”(懸空),必須與2262一致,否則不解碼 |
| D0-D5 | 7-8、10-13 | 地址或數據管腳,當做為數據管腳時,只有在地址碼與2262一致,數據管腳才能輸出與2262數據端對應的高電平,否則輸出為低電平,鎖存型只有在接收到下一數據才能轉換 |
| Vcc | 18 | 電源正端（＋） |
| Vss | 9 | 電源負端（－） |
| DIN | 14 | 數據信號輸入端，來自接收模塊輸出端 |
| OSC1 | 16 | 振蕩電阻輸入端，與OSC2所接電阻決定振蕩頻率； |
| OSC2 | 15 | 振蕩電阻振蕩器輸出端； |
| VT | 17 | 解碼有效確認 輸出端（常低）解碼有效變成高電平（瞬態） |

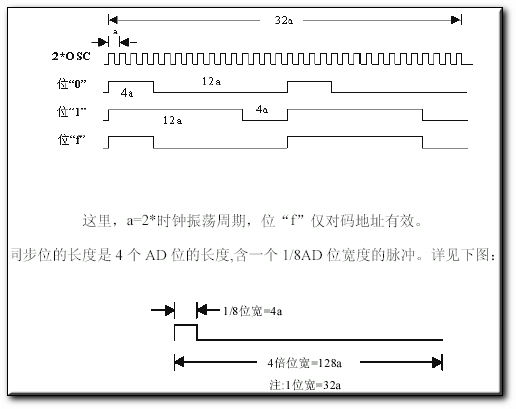

地址碼和數據碼都用寬度不同的脈沖來表示，兩個窄脈沖表示“0”；兩個寬脈沖表示“1”；一個窄脈沖和一個寬脈沖表示“F”也就是地址碼的“懸空”。

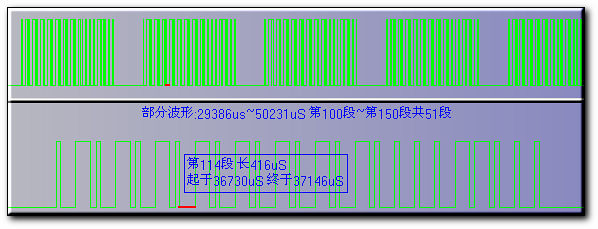

上面是我們從超再生接收模塊信號輸出腳上截獲的一段波形，可以明顯看到，圖上半部分是一組一組的字碼，每組字碼之間有同步碼隔開，所以我們?nèi)绻脝纹瑱C(jī)軟件解碼時，程序只要判斷出同步碼，然后對后面的字碼進行脈沖寬度識別即可。圖下部分是放大的一組字碼：一個字碼由12位AD碼（地址碼加數據碼，比如8位地址碼加4位數據碼）組成，每個AD位用兩個脈沖來代表：兩個窄脈沖表示“0”；兩個寬脈沖表示“1”；一個窄脈沖和一個寬脈沖表示“F”也就是地址碼的“懸空”

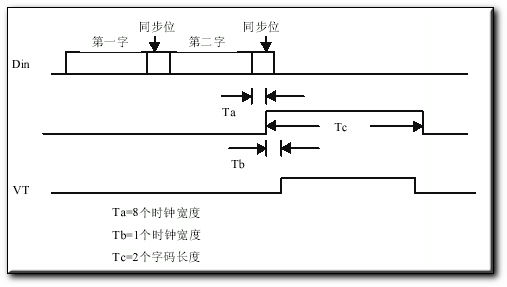

2262每次發射時至少發射4組字碼，2272只有在連續兩次檢測到相同的地址碼加數據碼才會把數據碼中的“1”驅動相應的數據輸出端為高電平和驅動VT端同步為高電平。因?yàn)闊o(wú)線發射的特點，第一組字碼非常容易受零電平干擾，往往會產生誤碼，所以程序可以丟棄處理。

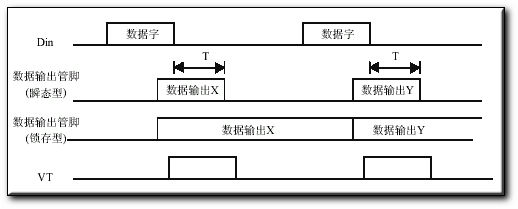

PT2272解碼芯片有不同的后綴，表示不同的功能，有L4/M4/L6/M6之分，其中L表示鎖存輸出，數據只要成功接收就能一直保持對應的電平狀態，直到下次遙控?cái)?shù)據發生變化時改變。M表示非鎖存輸出，數據腳輸出的電平是瞬時的而且和發射端是否發射相對應，可以用于類似點動的控制。后綴的6和4表示有幾路并行的控制通道，當采用4路并行數據時（PT2272-M4)，對應的地址編碼應該是8位，如果采用6路的并行數據時(PT2272-M6)，對應的地址編碼應該是6位。
PT2262/2272芯片的地址編碼設定和修改：
在通常使用中，我們一般采用8位地址碼和4位數據碼，這時編碼電路PT2262和解碼PT2272的第1～8腳為地址設定腳，有三種狀態可供選擇：懸空、接正電源、接地三種狀態，3的8次方為6561，所以地址編碼不重復度為6561組，只有發射端PT2262和接收端PT2272的地址編碼完全相同，才能配對使用，遙控模塊的生產廠家為了便于生產管理，出廠時遙控模塊的PT2262和PT2272的八位地址編碼端全部懸空，這樣用戶可以很方便選擇各種編碼狀態，用戶如果想改變地址編碼，只要將PT2262和PT2272的1～8腳設置相同即可，例如將發射機的PT2262的第1腳接地第5腳接正電源，其它引腳懸空，那么接收機的PT2272只要也第1腳接地第5腳接正電源，其它引腳懸空就能實現配對接收。當兩者地址編碼完全一致時，接收機對應的D1～D4端輸出約4V互鎖高電平控制信號，同時VT端也輸出解碼有效高電平信號。用戶可將這些信號加一級放大，便可驅動繼電器、功率三極管等進行負載遙控開關操縱。
我們網站提供的遙控類產品上一般都預留地址編碼區，采用焊錫搭焊的方式來選擇：懸空、接正電源、接地三種狀態,出廠是一般都懸空，便于客戶自己修改地址碼。這里我們以常用的超再生插針式接收板A-L4的跳線區為例:
網友可以看到,跳線區是由三排焊盤組成,中間的8個焊盤是PT2272解碼芯片的第1～8腳,最左邊有1字樣的是芯片的第一腳,最上面的一排焊盤上標有L字樣,表示和電源地連同,如果用萬用表測量會發現和PT2272的第9腳連同;最下面的一排焊盤上標有H字樣,表示和正電源連同,如果用萬用表測量會發現和PT2272的第18腳連同.所謂的設置地址碼就是用焊錫將上下相鄰的焊盤用焊錫橋搭短路起來，例如將第一腳和上面的焊盤L用焊錫短路后就相當于將PT2272芯片的第一腳設置為接地，同理將第一腳和下面的焊盤H用焊錫短路后就相當于將PT2272芯片的第一腳設置為接正電源，如果什么都不接就是表示懸空。
設置地址碼的原則是：同一個系統地址碼必須一致；不同的系統可以依靠不同的地址碼加以區分。至于設置什么樣的地址碼完全隨客戶喜歡。
PT2262和PT2272除地址編碼必須完全一致外，振蕩電阻還必須匹配，否則接收距離會變近甚至無法接收，隨著技術的發展市場上出現一批兼容芯片，在實際使用中只要對振蕩電阻稍做改動就能配套使用，根據我們網站的實際使用經驗，下面的參數匹配效果較好：
| 編碼發射芯片振蕩的電阻 |
同步位寬度 |
窄脈沖寬度 |
寬脈沖寬度 |
配套的解碼接收芯片振蕩電阻 |
|
| SC/PT2262 |
SC2260－R4
（不同廠家參數有區別） |
PT2272/SC2272 |
|||
| 1.2M |
200K |
||||
1.5M |
5.1M |
5毫秒 |
150微秒 |
430微秒 |
270K |
1.8M |
6.2M |
300K |
|||
2.2M |
8.2M |
640微秒 |
560K |
||
3.3M |
12M |
10毫秒 |
320微秒 |
890微秒 |
680K |
| 4.7M |
18～20M |
14毫秒 |
450微秒 |
1310微秒 |
820K |
| 6.2M |
30M |
1M |
|||

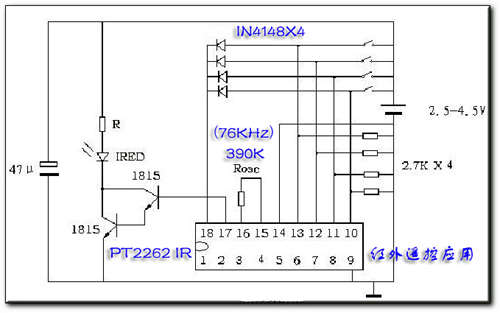

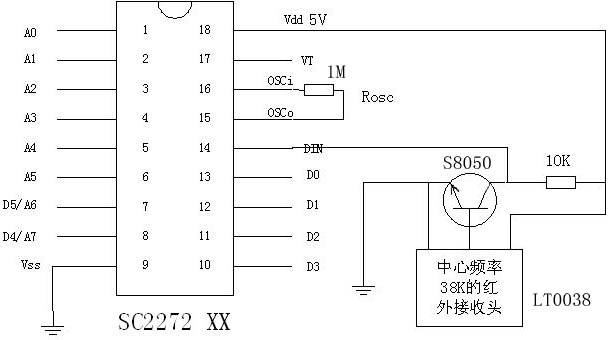

2262 IR是2262系列用于紅外遙控的專用芯片，可以按照下面的圖紙進行接線，可以通過調整發射端Rosc電阻的大小使接收距離最遠，發射端電阻的調整范圍390～420K。
注意：批號為 703780 的 SC2262IR DIP18 的芯片振蕩電阻請選用510K！

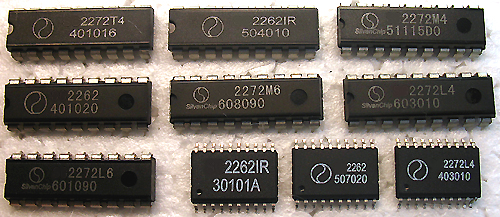

這里我們可以提供一種和PT2262/2272芯片完全兼容的SC系列芯片，這種芯片可以直接替代PT系列芯片，外圍無需作任何改動，但是價格要比PT系列便宜很多，感興趣的客戶可以購買樣片進行測試。
雙列直插2262
每片2元 |
寬體20腳貼片2262
每片2.5元 |
雙列直插2272 M4
每片2元 |
超小貼片SC2260-R4
每片2.5元 |
雙列直插2272 M6
每片2.5元 |
寬體20腳貼片2272
M6 每片2.5元 |
雙列直插2272 L6
每片2.5元 |
寬體20腳貼片2272
L4 每片2.5元 |
雙列直插2262 IR
每片2元 |
寬體20腳貼片2272
M4 每片2.5元 |
雙列直插2272 L4
每片2元 |
SC系列都兼容PT系列,100PCS以上價格另議
