200秒/516秒智能型語音單片機
蓋茨今年曾經說過：未來5年中觸摸、視覺和語音界面將變得非常重要！也就是所謂的“自然用戶界面”。如何設計更加人性化的人機界面已經變得非常迫切！讓我們的產品能夠開口說話，和使用者進行更良性的互動，無疑會大大提高產品的競爭能力！

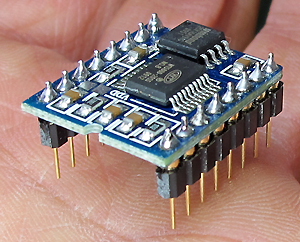

產品1：200秒/8M智能型語音單片機 每個18元 516秒/16M智能型語音單片機 每個22元 專用USB語音單片機燒寫器 每套42元
應用領域：
在生活中我們會經常碰到這些情況：空調突然罷工了，提示E1錯誤，好不容易請維修人員來檢查后發現僅僅是濾網臟堵了，清洗一下就OK了，打印機突然壞了，跳出一堆英文代碼，搞了半天才發現原來是卡紙了，對于普通客戶很容易被一些常見故障難倒，而專業人員趕來卻發現是舉手之勞的小問題，如果設備在出錯時能夠進行語音提示如：“空調濾網臟堵，請斷電清洗一下！”“打印機卡紙，請從機器后側打開后擋板取出被卡的紙張！”這樣無疑會大大提高效率。
我們的產品應用范圍幾乎可以涉及到所有的語音場所，如報站器、報警器、提醒器、鬧鐘、學習機、智能家電、治療儀、電子玩具、電訊、倒車?yán)走_(dá)及各種自動控制裝置并工業應用的要求。
產品特點：
1、我們的產品高度智能化，已經把底層的控制功能高度集成，令使用變得輕而易舉。
2、廉價的USB下載器加可視化的設置界面令語音編程變得高效快捷。
3、長達516秒的錄音時間，多達210個存儲地址，可以存儲非常多的語音信息，甚至可以將多國語言全部集成。
4、產品體積小，嚴格按工業級標準設計，抗干擾能力很強。
5、批量訂貨可以提供2M～64M存儲器容量的產品。
6、支持在線編程，只要留一個5口的編程接口，不用取下單片機就能隨時更改語音信息，可以快速完成客戶定制，隨時更改設計方案。
7、功能超強的控制方式，提供了四個輸入口，多種按鍵控制模式、一線串口控制模式、三線串口控制模式等等。
8、可以播發組合語音，可以插入高質量的不同時間的靜音，并且不占存儲空間。
8、我們的產品價格和OTP ROM芯片持平，音質卻能超越ISD芯片的水準，并且不用改電路就能實現MASK掩膜方案，更可以令成本再降低一半左右。
性能參數：
1、錄音時間：516秒/6K采樣頻率
2、工作電壓：2.8～5.5V直流
3、采樣頻率：6～22K
4、音頻輸出：直接推動0.5W/8Ω揚聲器
5、音頻格式：允許MP3/WAV/WMA 三種音頻格式音源輸入
6、存儲容量：16M
7、體積大�。�22*18*12毫米
音質效果：
模塊的外圍電路非常簡單，經過試聽發現音質非常清晰失真極小，主要優勢為高頻端表現細膩低頻渾厚，我們常用的ISD和APR系列的音質和普通電話差不多，而我們這款的音質就明顯上了一個檔次，甚至播放音樂也有很好的表現，而且我們的模塊的輸出音量比較大，我們用模塊直接驅動電腦的小音箱，發現在30平米的房間能獲得清晰洪亮的語音提示，無需類似TDA2822一類的音頻小功放了。
| 封裝引腳 |
引腳標號 |
簡述 |
功能描述 |
1 |
RESET |
RESET |
復位腳（對地短路17毫秒后芯片復位） |
2 |
SP+ |
SP+ |
無用，懸空 |
3 |
SP+ |
SP+ |
分別接喇叭的兩個端子，不分正負。喇叭功率為：0.5W、8歐 |
4 |
SP- |
SP- |
分別接喇叭的兩個端子，不分正負。喇叭功率為：0.5W、8歐 |
5 |
P14 |
DI |
燒寫程序輸入腳 |
6 |
P13 |
DO |
燒寫程序輸出腳 |
7 |
P16 |
CLK |
燒寫程序時鐘腳 |
8 |
GND |
GND |
電源地腳，正常工作時必須接電源地 |
9 |
P15 |
CS |
燒寫程序片選腳 |
10 |
P03 |
K3/CLK/DATA |
按鍵（低電平觸發）/三線時鐘/一線數據輸入腳 |
11 |
P02 |
K2/CS |
按鍵（低電平觸發）/三線片選輸入腳 |
12 |
P01 |
K1/DATA |
按鍵（低電平觸發）/三線數據輸入腳 |
13 |
P00 |
K0 |
按鍵（低電平觸發） |
14 |
VCC |
VCC |
模擬正電源腳，正常工作時必須接正電源。 |
15 |
BUSY |
忙信號 |
語音播放時輸出低電平，3V供電時可以驅動LED點亮 |
16 |
VDD |
VDD |
數字正電源腳，正常工作時必須接正電源。 |
采用不同容量存儲器和采用不同采樣頻率時的最大錄音時間表如下：
2M存儲器 |
4M存儲器 |
8M存儲器 |
16M存儲器 |
32M存儲器 |
|
6K采樣頻率 |
32秒錄音 |
101秒錄音 |
238秒錄音 |
516秒錄音 |
1057秒錄音 |
8K采樣頻率 |
25秒錄音 |
76秒錄音 |
178秒錄音 |
383秒錄音 |
793秒錄音 |
10K采樣頻率 |
20秒錄音 |
61秒錄音 |
143秒錄音 |
307秒錄音 |
634秒錄音 |
12K采樣頻率 |
17秒錄音 |
51秒錄音 |
119秒錄音 |
255秒錄音 |
529秒錄音 |
14K采樣頻率 |
14秒錄音 |
43秒錄音 |
102秒錄音 |
219秒錄音 |
453秒錄音 |
16K采樣頻率 |
12秒錄音 |
38秒錄音 |
89秒錄音 |
192秒錄音 |
396秒錄音 |
18K采樣頻率 |
11秒錄音 |
34秒錄音 |
79秒錄音 |
170秒錄音 |
352秒錄音 |
20K采樣頻率 |
10秒錄音 |
30秒錄音 |
71秒錄音 |
153秒錄音 |
317秒錄音 |
我們開發的這款語音單片機有P00、P01、P02、P03四個控制端口，并且控制方式非常靈活，這大大簡化了和其他電路的接口，使我們的產品能更好地融合到其他產品中，這對原有產品增加語音提示功能來說是非常方便的。
下面我們?cè)敿?xì)介紹一下各種觸發模式：
無效鍵模式：就是定義這個按鍵無效。
脈沖可重復觸發模式：為負脈沖觸發。當I/O口檢測到有下降沿時（如K1對地短路一下）觸發播放語音，在播放語音期間，再檢測到下降沿，芯片會打斷正在播放的語音，重新播放。
脈沖不可重復觸發模式：為負脈沖觸發。當I/O口檢測到有下降沿時（如K1對地短路一下）觸發播放語音，在播放語音期間，再檢測到下降沿，芯片不響應，只有播放結束后才響應新的觸發信號。
電平保持可循環模式：當I/O口為低電平時，保持播放，高電平則停止。當?shù)谝槐榻Y(jié)束后，還保持低電平，則繼續重新播放，直到轉變?yōu)楦唠娖讲磐Ｖ埂?/font>
電平保持不可循環模式：當I/O口為低電平時，保持播放，高電平則停止。當?shù)谝槐椴シ沤Y(jié)束后，還保持低電平，也不會繼續播放，觸發后只播放一次就結束。如果需要重新播放，則需要讓I/O口處于高電平，再拉為低電平，而后保持低電平即可。
非電平保持可循環模式：為脈沖/電平觸發。當I/O口為低電平時，保持播放，播放過程中，就算是高電平也不停止，直到語音播放結束。當?shù)谝槐榻Y(jié)束后，如果還保持低電平，則會繼續重復播放，只要是高電平，那么播放完當前語音后會停止。
播放/停止模式：為負脈沖觸發。負脈沖開始播放，下一個負脈沖結束。不管聲音是處于播放還是停止?fàn)顟B(tài)，都遵照這個規則。
單鍵向后不循環模式：為脈沖觸發。用一個按鍵觸發播放聲音。一個負脈沖觸發播放一段，下一個負脈沖播放下一段，播放完最后一段，則不會再有聲音。重復操作，只能播放到最后一段的聲音。
單鍵向后可循環模式：為脈沖觸發。用一個按鍵觸發播放聲音。一個負脈沖觸發播放一段，下一個負脈沖播放下一段，播放完最后一段，則會點播到第一段語音，如此循環觸發播放語音。
單鍵向前不循環模式：為脈沖觸發。用一個按鍵觸發播放聲音。一個負脈沖觸發播放一段，下一個負脈沖播放上一段，播放完最后一段，則不會再有聲音。重復操作，只能播放到最前一段的聲音。
單鍵向前可循環模式：為脈沖觸發。用一個按鍵觸發播放聲音。一個負脈沖觸發播放一段，下一個負脈沖播放上一段，播放完最后一段，則會點播到最后一段語音，如此循環觸發播放語音。
音量增加/音量減少模式：可以將按鍵定義為音量做8級調整，按動一次相應地增加或者減少音量。
一線串口控制模式：通過一根數據線（第10腳）發送串口數據可以實現控制語音音量調節、循環播放、停止語音播放、播放第0～219特定段的語音。
三線串口控制模式：由三根數據線（第10、11、12腳）分別是片選CS，數據DATA，時鐘SCK，時序仿照標準SPI通信方式進行控制，詳細串口控制資料可以參考這里的部分介紹或者查看隨產品郵寄的光盤。
使用方法：

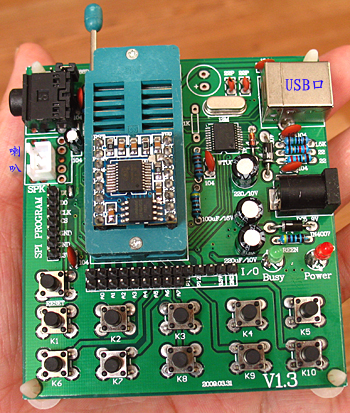

專用USB語音單片機燒寫器 每套42元
這是專用的燒寫器，含一根USB電纜，我們可以寫入或者修改語音單片機的語音信息。購買后的客戶可以向我們索要使用資料（含專用軟件等）。首先在電腦上安裝專用軟件，運行“語音單片機專用燒寫軟件”文件夾中的Setup.WT_App_SC.exe進行軟件安裝，安裝完成后電腦桌面上會生成一個軟件運行快捷圖標，然后將16腳的語音單片機按照上圖位置插入燒寫器的插座中，注意單片機的方向！然后連接好USB電纜，這時燒寫器上的紅色電源指示燈就會點亮。

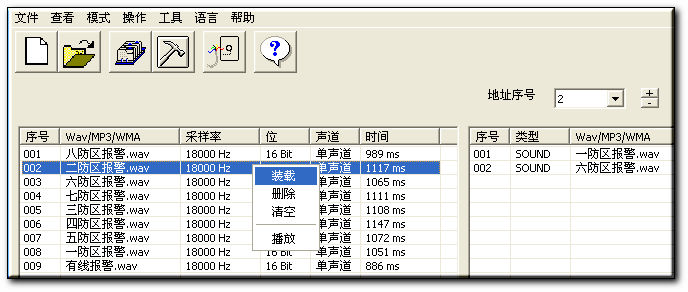

雙擊桌面上的軟件運行快捷圖標打開軟件，首先請點擊軟件菜單中的“文件”－“新建工程”然后取一個文件名稱例如“NEW”然后點保存。在軟件左側區域中點擊鼠標右鍵后點選“裝載”命令，選擇光盤的“語音文件樣本”文件夾中的中有一些已經錄制好的WAV語音文件。
語音文件可以自己錄制語音，但是一般效果較差，我們推薦采用請專業廣播人員錄音，可以很方便地在淘寶上委托專業人員錄制，效果非常好，我們網站的訂貨系統等提示語音就是這樣操作的。
我們也可以把已有的MP3、WMA語音文件轉換成WAV格式，只要執行“文件”－“轉換MP3/WMA為WAV”命令，采樣頻率可以選1800等，注意轉換后的文件不能超過存儲器容量。
在“操作”－“按鍵設置”這個選項中可以定義每個按鍵的觸發模式，我們可以根據實際需要對觸發方式進行設置。在“操作”－“地址設置”這個選項中可以定義按鍵和地址的關系，我們這款產品只有1～4號按鍵（就是K0～K3）對應的地址序號是0～3，可以默認不用設定。

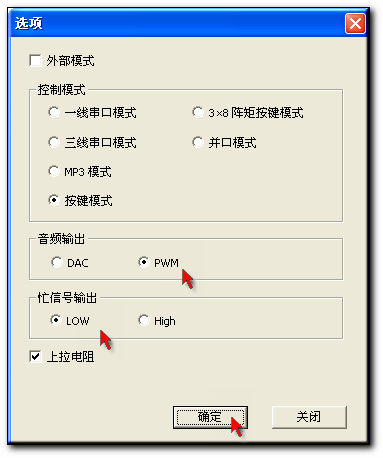

在“操作”－“選項”這個中可以定義控制模式，例如：按鍵模式或者一線串口模式、三線串口模式，音頻輸出必須定義為PWM才能直接驅動喇叭，忙信號輸出，一般可以定義為L(zhǎng)OW，這樣播放語音是會變成低電平，可以驅動LED點亮。

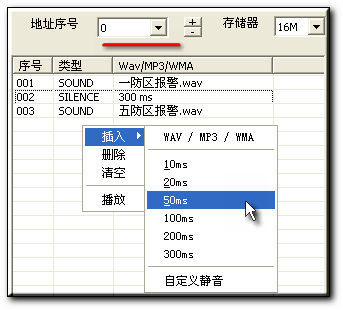

好了，現在我們可以定制語音了，首先是地址序號0，就是對應的按鍵1（K0/P00)，雙擊需要的語音，會自動從左側的音頻加載區復制到右側的音頻編輯區域，我們可以定義P00播放一段語音，也可以順序播放多段語音，甚至中間插入特定時間的靜音，編輯過程中可以隨時執行“播放”命令進行組合語音試聽。。然后點下來箭頭依次完成地址序號0～3的語音定制。
設置完成后，請點擊軟件菜單中的“操作”-“編譯并存為BIN”命令，約10秒可完成編譯，最后請點擊軟件菜單中的“工具”-“下載”命令，選擇“16M”點“連接”－“連接”－“下載到SPI存儲器”，稍后軟件就會提示“下載完成”。這時你按動燒寫器器上的P00～P03按鈕就能聽到你需要的語音了。
含喇叭和電池簧片的塑料外殼W 6.5元一套
這是我們專門為電子制作愛好者設計的塑料外殼，體積為長110mm寬60mm高30mm，上下殼體通過卡口連接非常牢固，只要將較小一側的殼體絲扣部分向內用力捏一下就能打開外殼。
這個語音播放器因?yàn)橛型鈿げ⑶依?font size="+1">的質量較好，所以音量增大很多，而且用電池供電無電源紋波干擾聲音也比較清晰。需要注意的是我們這款喇叭厚15毫米喇叭和電池不能放在同一側，否則上下空間不夠，語音單片機安裝時請選擇合適安裝位置，避免和喇叭最高處擠碰。
揚聲器紙盆前后方的聲音相位相差180度，所以沒有外殼時很大一部分聲波相互抵消，裝入外殼后杜絕了聲短路，音量會增大很多并且音質渾厚洪亮。
配件價格：
2、調試電路用彩色連接線 10根/10元
3、點陣式萬能實驗小板 1元一片
4、40位園孔式軍用IC插座 4元一根（可以直接插語音單片機的針狀引腳）
5、電容元件包 18元一包
6、四爪微型輕觸開關
0.5元一個
配件1：TDA2822音頻功放
成品電路板 4元一個
12秒錄放模塊的音頻輸出功率不大，我們可以提供一塊原用于有源音箱的TDA2822M的功放板(D2822)，電路板大小為42*43*25mm，板上已經有音量調節電位器和電源開關。
電路板上左下腳的是電源輸入口，使用時只需接入工作電壓為3～15V交流或者直流電壓，不分極性板上有整流電路，如果是用電池供電也可以繞過整流電路，正極接電源開關的輸入端（開關可以控制電源通斷）或者是1000UF濾波電容的正極，負極接地。
電路板上引出的紅色和黑色導線直接接喇叭，電路板右側標有R L字樣的是左右聲道信號的輸入端，先將GDN和12秒錄放模塊的地端連接（共地），R L任意一個焊盤通過一個0.1UF的電容連接（極性不分），和12秒錄放模塊的SP+（只能是一端）連接，這樣能獲得1.8W左右的音頻功率，你也可以將R L左右兩個聲道并聯后接入SP+，這樣可以驅動兩路揚聲器，功率可以達到3.5W左右。
配件2：超小型迷你數字功放板 4元一塊
這是采用新一代D類PAM8403芯片的超微型數字功放板，效率高達90%, 不會因?yàn)闇厣绊懸糍|(zhì)，而且不用加散熱片，模塊的體積很小，只有21*18*3毫米。功放板內置消噪電路，電源開啟/關閉時沒有噼噗噪聲；模塊具有短路過流保護與過溫保護。
工作電壓2.5～5V（不要超過5.5V） 可使用電腦USB口5V電源供電，或使用手機充電器USB口5V電源供電，也可以使用鋰電池電源。具備優秀的噪聲抑制，在沒有接輸入音頻的情況下，耳朵貼著喇叭也聽不到任何噪音，雙聲道立體聲輸入，5V 供電 即可輸出3W+3W功率，可直接驅動4Ω、8Ω小音箱，輸出功率大，能量足，音質好。獨特的的無LC濾波的D類數字功板，可直接使用電腦的USB供電。雙面板布線，妥善解決布線所引起的地電位平衡和聲道間的串?dāng)_，超微型設計，可以很容易的放置在各種數碼產品的內部小空間內，放大效率超高。全部采用機器進行整板焊接，焊接質量非手工烙鐵焊接可比！
使用注意事項：
1、左右聲道輸出端的“負極”不可以并接在一起，否則會燒IC，先接通揚聲器再接通電源，否則容易對芯片造成損壞；
2、由于模塊中的數字音量控制具有很大的增益，所以不要讓音頻信號輸入過大而使信號產生切割限幅。
3、迷你型數字功放板可以用電腦USB供電，但是可能產生會產生雜音（也有的客戶沒有出現雜音），最好建議獨立供電。
4、迷你型數字功放板 2*3W D類為什么通上電后揚聲器有噪音？|
答案：
1、出現嘯叫聲，應該是音頻輸入線引入的，應使用屏蔽線來做音頻輸入線，還有就是音頻輸入線不要懸空要連接好音源。
2、還是一種原因可能是電源不好有些開關電源干擾很大，所導致的。
3、試著調低一下聲音，也可能是音頻信號輸入過大而使信號產生切割限幅。
