新型智能型640秒語音錄放模塊

    蓋茨今年曾經說過：未來5年中觸摸、視覺和語音界面將變得非常重要！也就是所謂的“自然用戶界面”。如何設計更加人性化的人機界面已經變得非常迫切！讓我們的產品能夠開口說話，和使用者進行更良性的互動，無疑會大大提高產品的競爭能力！

應用領域：

    在生活中我們會經常碰到這些情況：空調突然罷工了，提示E1錯誤，好不容易請維修人員來檢查后發現僅僅是濾網臟堵了，清洗一下就OK了，打印機突然壞了，跳出一堆英文代碼，搞了半天才發現原來是卡紙了，對于普通客戶很容易被一些常見故障難倒，而專業人員趕來卻發現是舉手之勞的小問題，如果設備在出錯時能夠進行語音提示如：“空調濾網臟堵，請斷電清洗一下！”“打印機卡紙，請從機器后側打開后擋板取出被卡的紙張！”這樣無疑會大大提高效率。

    我們的產品應用范圍幾乎可以涉及到所有的語音場所，如報站器、報警器、提醒器、鬧鐘、學習機、智能家電、治療儀、電子玩具、電訊、倒車?yán)走_(dá)及各種自動控制裝置并工業應用的要求。

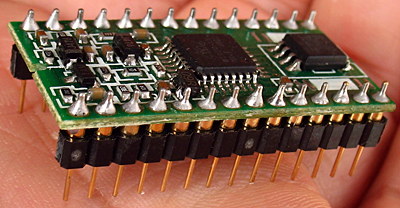

產品1：智能型640秒語音錄放模塊 每個39元 注意：模塊的工作電壓是3V,不是5V！！

產品特點：

1、模塊錄音時間長達640秒，并且可以支持多達256段。
2、模塊可以直接驅動喇叭，并且聲音非常清晰洪亮，音量還能四級調節。
3、模塊可以直接用話筒或者線路輸入錄音，無需燒寫器等專用設備。
4、模塊可以支持6鍵按鍵模式和三線串口控制模式，方便單片機控制。
5、模塊的采樣頻率可以選擇6K、8K、12K、16K，采樣頻率越高音質越好、錄音時間越短。
6、模塊采用16位DAC，因此音質非常出色，采用外掛SPI-FLASH存儲器，便于靈活改變錄音時間。
7、語音可以反復錄放10萬次，斷電信息不會丟失。

性能參數：

1、體積大�。�37*18*12毫米
2、工作電壓：2.7～3.5V直流
3、靜態電流：120微安
4、錄音電流：10毫安
5、放音電流：20～200毫安（聲音比較洪亮）
6、存儲容量：默認供貨為16M，批量訂貨能提供2～64M。
7、錄音時間：6K/640秒、8K/480秒、12K/320秒、16K/240秒 對應16M存儲器。
8、支持LINE線路錄音和MIC現場錄音。
9、支持標準按鍵模式和三線串口模式控制方式；

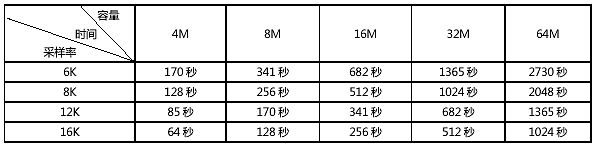

FLASH存儲器容量及錄音時間關系：

使用方法：

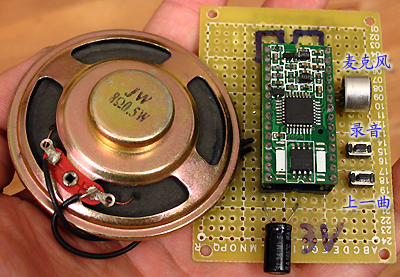

    我們的模塊采用標準的DIP28封裝，客戶可以用點陣式萬能實驗小板＋28腳IC插座做一個簡單的實驗板。

   首先從10 SP+和9 SP-連接8歐姆喇叭，麥克風的正極接24腳，和外殼連通的負極接25腳地，將220UF/16V濾波電容的正極接模塊的第22腳，負極接14腳地，用3V直流電壓注意電壓不能過高和電源的極性！模塊接通電源時會檢測FLASH內存，檢測通過會“嘀、嘀”的兩聲。如果失敗會發出連續“嘀”的一聲。

    現在準備錄音，將19腳P00口對地短路一下，這時模塊發出“嘀”的一聲可以對著話筒講話錄音，錄音結束后再將P00口對地短路一下，模塊會發出“嘀、嘀”的兩聲，這樣就完成一段語音的錄制，如果這時將16腳P03口對地短路一下，模塊會立即把剛才錄制的語音清晰洪亮地播放出來，如果希望錄制其他段語音可以重復以上操作。

    將P02口對地短路一下，模塊會播放下一段語音，直到最后一段時循環到第一段，將P03口對地短路一下，模塊會播放上一段語音，直到第一段時循環到最后一段。P04口可以調節4級音量大小，每對地短路一下音量會自動從1->2->3->4->3->2->1循環。P05口用于擦除語音，如果對地短路1S，會擦除當前段語音，擦除成功會發出“嘀”一聲；如果對地短路3S會全部擦除，并“嘀、嘀、嘀”的三聲。

配件價格：

1、駐極體話筒 1元一個
2、微型兩爪輕觸開關 0.5元一個
3、點陣式萬能實驗小板 1元一片
4、28腳普通IC插座 0.5元一個
5、220UF/16V濾波電容 0.5元一個
6、兩節五號的電池盒 0.5元一個
7、含喇叭和電池簧片的塑料外殼W 6元一套

 　這是我們專門為電子制作愛好者設計的塑料外殼，體積為長110mm寬60mm高30mm，上下殼體通過卡口連接非常牢固，只要將較小一側的殼體絲扣部分向內用力捏一下就能打開外殼。

    需要注意的是這款模塊只能用兩節5號電池供電，兩節電池中間特意空出一節電池的位置，這樣能避開喇叭的最高處可以和喇叭安裝在同一側，把另一側空間留出來安裝語音模塊。

   揚聲器紙盆前后方的聲音相位相差180度，所以沒有外殼時很大一部分聲波相互抵消，裝入外殼后杜絕了聲短路，音量會增大很多并且音質渾厚洪亮。 這個語音播放器因?yàn)橛型鈿げ⑶依�叭的質量較好，所以音量增大很多，而且用電池供電無電源紋波干擾聲音也比較清晰。

注意：模塊的工作電壓是3V,不是5V！！

1、模塊VCC的電壓不能大于3.5V，否則會導致模塊內部的存儲器燒壞！
2、SP+和SP-輸出端禁止相互短路，或者單端接電容到地或直接接地。

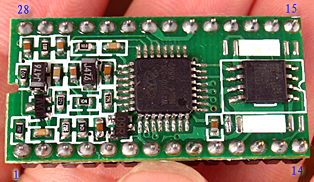

3、請根據模塊的缺口位置辨認引腳編號后接線！
4、模塊的串口和3.3V單片機可以直接連接，和5V單片機連接時請串入5.1K電阻。

模塊擁有按鍵控制模式和三線串口控制模式。

按鍵控制模式：（P16引腳為高電平）

三線串口控制模式：（P16引腳為低電平）

    三線串口控制模式由三條通信線組成，分別是片選P01 CS，數據 P03 DATA(IN)，時鐘P02 CLK，時序根據標準SPI通信方式。通過三線串口可以實現語音芯片命令控制。三線串口模式下，所有按鍵均無效。

    發送指令時，命令和地址之間要加延時否則連續發送多條指令會莫名其妙的混亂，實驗800us可以。兩個不同指令之間要加延時，至少幾十個ms，否則還是混亂。

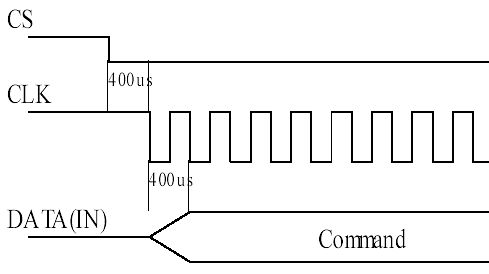

    三線串口時序是在標準SPI通信協議基礎上去掉DO線，只保留SS,SCK,SDI三線，目的是為了方便用戶操作。發送開始前SS拉低，400us后SCK才開始發送，SDI數據在SCK的上升沿發送。SCK時鐘周期大于800us，小于5ms。一次共發送16位數據。前8位為命令，后8位為地址。注意：SS在發送第一個8位后不需要拉高，待發送完整個16位再拉高。

控制程序范例：三線串口通信C程序例程。 C51,晶振 11.0592MHz 。MCU：AVR-MEGA8 。

void spi_send(unchar ch)
{
unchar i;
PORTD |=BIT(spi_sda);
PORTD |=BIT(spi_sck); ；發送8位數據前，SDA和SCK先拉高
for(i=0;i<8;i++)
{
if((ch&0x01))
{
PORTD |=BIT(spi_sda); ；發送位為1
}
else
{
PORTD &=~BIT(spi_sda); ；發送位為0
}
ch>>=1; ；待發數據右移
PORTD &=~BIT(spi_sck);
delay(552); ；延時600us
PORTD |=BIT(spi_sck);
delay(552); ；時鐘上升沿
}
PORTD |=BIT(spi_sda);
PORTD |=BIT(spi_sck); ；發送完畢，SDA和SCK拉高
}

void main(void)
{
……
PORTD &=~BIT(spi_cs);
delay(600) ;發送16位數據前SS拉低400us
spi_send(0xfc); ；發送命令
spi_send(0x01); ；發送地址
PORTD |=BIT(spi_cs); ；發送完畢，SS拉高
……
}

三線串口通信匯編程序例程。 ASM 晶振4MHz MCU：AT89C2051
；；該程序功能為實現串口控制擦除—>錄音一段—>播放。
rec bit p1.6
play bit p1.7
cs bit p3.5
scl bit p3.7
sda bit p3.4

org 0000h
ajmp main
org 0030h
main: mov 2fh,#00h
key: jnb rec,rec1
jnb play,pla1
ajmp key

;********錄音**********
rec1: acall d10ms
jb rec,key
jnb rec,$
clr cs
acall d1ms
mov a,#0f5h ; 送刪除信號
acall send2
mov a,#00h ;
acall send2
setb cs
acall d1ms ;送刪除信號后延時1ms足夠了
clr cs
acall d1ms
mov a,#0fah ; 送錄音信號
acall send2
mov a,#00h
acall send2
setb cs
ajmp key
rec2: clr cs
acall d1ms
mov a,#0f4h ;送停止信號
acall send2
mov a,#00h
acall send2
setb cs
ajmp key
;*******放音***********
pla1: acall d10ms
jb play,key
jnb play,$
cpl 2fh.1 ;
jnb 2fh.1,rec2 ;判斷當前是否放音狀態 如果正在放音 則轉到停止
clr cs
acall d1ms
mov a,#fch ;送放音信號
acall send2
mov a,#00h
acall send2
setb cs
ajmp key
;------發送數據到WTR-S芯片子程序-------------
send2: mov r1,#8 ;發送8位控制
setb scl
setb sda
clr c ;清C
send2a: rrc a ;帶進位位右移（先發低位）
mov sda,c ;低位送至P3.0口
clr scl
acall d1ms ;
setb scl ;鎖存數據（上升沿時鎖存數據）
acall d1ms ;
djnz r1,send2a ;8位未發完轉再發
ret ;8位發完結束

這是模塊的內部線路圖，便于客戶應用時參考

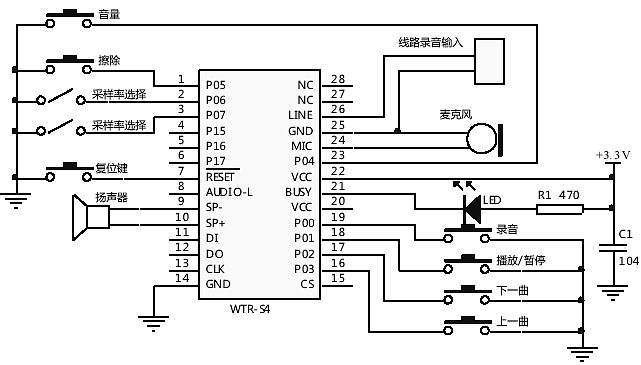

按鍵控制模式直接驅動揚聲器應用電路圖：

    電路說明：錄音輸入可以選擇采用麥克風錄入或者線路錄音輸入，也可以同時使用兩者進行錄音。按鍵控制模式下，拉低相關I/O口的電平，可達到控制效果，如P00為錄音、P01為播放/停止、P02為下一曲、P03為上一曲、P04為音量、P06為擦除。電路選用PWM輸出直接驅動揚聲器模式，音頻信號由模塊錄音模塊SP+、SP-兩個引腳輸出。BUSY端在模塊不動作的情況下為高電平，錄音、放音過程中為低電平。

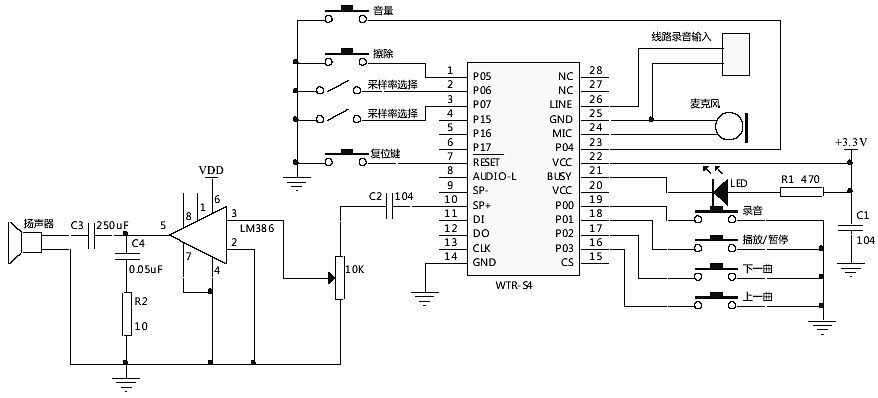

按鍵控制模式經過功率放大器驅動應用電路圖

    電路說明：經過放大器的放大后，可以獲得大功率的音頻電流驅動揚聲器，音頻負極接到模塊錄音模塊GND端。BUSY端在模塊不動作的情況下為高電平，錄音、放音過程中為低電平。

配件1：TDA2822音頻功放 成品電路板 4元一個

     12秒錄放模塊的音頻輸出功率不大，我們可以提供一塊原用于有源音箱的TDA2822M的功放板(D2822)，電路板大小為42*43*25mm，板上已經有音量調節電位器和電源開關。

    電路板上左下腳的是電源輸入口，使用時只需接入工作電壓為3～15V交流或者直流電壓，不分極性板上有整流電路，如果是用電池供電也可以繞過整流電路，正極接電源開關的輸入端（開關可以控制電源通斷）或者是1000UF濾波電容的正極，負極接地。

    電路板上引出的紅色和黑色導線直接接喇叭，電路板右側標有R L字樣的是左右聲道信號的輸入端，先將GDN和12秒錄放模塊的地端連接（共地），R L任意一個焊盤通過一個0.1UF的電容連接（極性不分），和12秒錄放模塊的SP+（只能是一端）連接，這樣能獲得1.8W左右的音頻功率，你也可以將R L左右兩個聲道并聯后接入SP+，這樣可以驅動兩路揚聲器，功率可以達到3.5W左右。

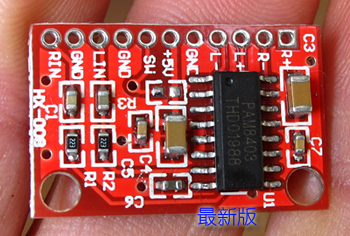

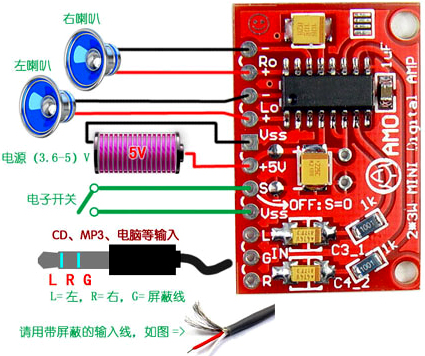

配件2：超小型迷你數字功放板 6元一塊

   這是采用09年新型高效數字芯片設計的迷你功放，內部特殊輸出處理電路，取消了傳統的LC網絡，具有更低的EMI值！在輸入5V時能獲得3*2W的功率，具備低電壓大功率超級省電，內置待機電子開關，內置高增益緩沖放大器，內置短路保護。超薄型板子外形只有32*21*3毫米，可以非常方便放入小塑料盒或其它設備的縫隙里，例如打造MP3或筆記本外置小音箱等。

    電源3.6～6V，單節鋰電池或者用四節1.5V電池供電，用變壓器供電一定要加5V穩壓電路，超過6V芯片將燒壞。

    也可用電腦的USB口供電，特別提醒：一般電腦的一個USB口只有500mA的電流，即5V*0.5A=2.5W，要獲得5W以上的功率請插兩個USB接頭哦，道理和移動硬盤要插兩個USB取電的一樣。

    喇叭適合2～4寸以下阻抗4～8歐的5W以下喇叭，強烈建議配音箱，喇叭的效率和質量起決定性的作用。電子開關合上后功放板關機，開關斷開約5秒后功放板開始工作，S腳也可直接用I/O腳邏輯低電平控制，方便玩單片機的朋友。

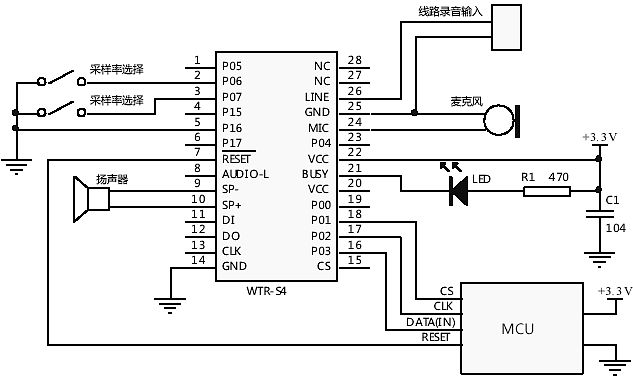

三線串口控制模式直接驅動揚聲器應用電路圖：

    電路說明：由微型處理器MCU發送CS、CLK、DATA（IN）數據對模塊進行錄放音控制，其中包括常規錄音和定時錄音。錄音輸入端可以選擇麥克風輸入或者線路錄音輸入，也可以兩者同時輸入。音頻為PWM輸出模式，可以直接驅動0.5W/8Ω揚聲器。音頻信號從模塊錄音模塊SP+、SP-端輸出給揚聲器。放音過程中BUSY為低電平，LED被點亮。

老款640秒語音錄放模塊資料
