用實驗開發板對STC89C52在線下載

    STC89C52單片機各方面的性能都兼容AT89S51，并且具備更多的功能，特別是具備ISP在線下載程序功能，結合我們網站開發的AT89S51實驗開發板，可以很好地進行編程實驗，單片機初學者可以不用購買昂貴的編程器就能學習單片機技術。

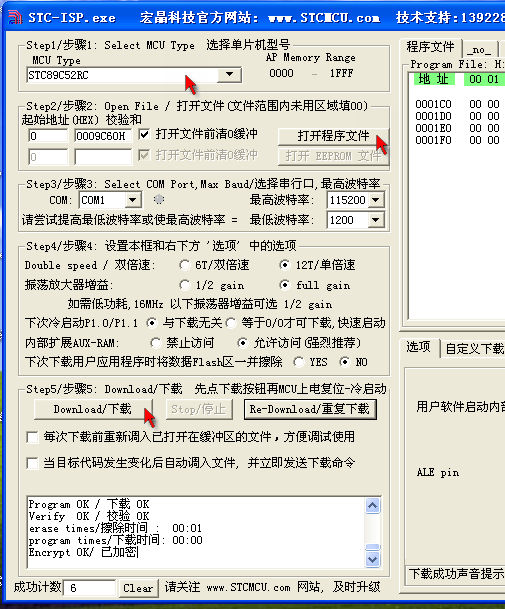

    首先請下載STC的專用下載編程軟件，下載后在D盤中新建一個STC的文件夾，然后運行軟件，解壓縮到STC文件夾中，點擊運行STC_ISP_V481.EXE

使用方法：

1。將STC89C52RC芯片放入單片機實驗板的40腳活動插座中

2。在編程軟件界面中選擇對應的單片機芯片型號，如STC89C52RC

3。點擊“OPEN FILE”選擇合適的燒寫文件，例如H:\TEST.HEX

5。點擊“下載”按鈕，然后接通單片機實驗板的電源

6。3秒左右，就能完成程序下載并運行

    如果是空白的STC芯片，上電后在我們的試驗板上P1口上的八個LED會兩個一組上下移動發光，表示芯片正常等待程序燒寫。

注意：

    購買我們AT89S51實驗開發板的客戶我們默認發AT89S51芯片，這個芯片必須借助TOP2005編程器進行編程，我們的實驗板不支持在線下載程序，但是只要換成STC89C52RC芯片，我們的實驗開發板就具備串口下載編程功能，而且所有功能特性都兼容AT89S51芯片，只要客戶在購買時說明購買STC89C52RC實驗開發板即可。

   客戶購買STC89C52RC實驗開發板時我們提供空白的STC89C52RC芯片，上通電后P1口的8個LED會2個一組上下來回閃爍移動，這說明芯片完好在等待ISP下載。如果燒寫失敗，請首先核對操作順序是否有誤？然后檢查MAX232的4個電容是否是10UF？我們發現0.1UF不太可靠，還有可以測量串口通訊線是否有接觸不良，我們經常發現串口線的接插件壓接部分因為拉扯和運輸容易出現接觸不良的故障。

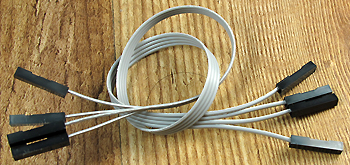

產品1：采用PL2303芯片的USB轉TTL串口模塊 每個15元 含一根4芯杜邦連接線

    這是我們用PL2303芯片開發的USB轉串口模塊，采用機器自動焊接都經人工檢測，電路板只有30*16*7毫米，模塊一共引出5根腳，引腳電平為TTL，引腳定義如下：+5V、P3.0 TXD 、P3.1 RXD 、GND 地線 、＋3.3V 。

    用戶只要連接3根線：一根串口入R連接單片機的P3.1TXD、一根串口出D連接單片機的P3.0 RXD、一根地線-連接單片機的電源地即可。然后放上空白的STC芯片（芯片缺口靠近活動座把手一側），將PL2303的USB轉串口模塊插入電腦的USB口（已經安裝好2303的驅動），這時實驗板的電源燈和J1、J2燈會亮這是正�，F(xiàn)象，然后在STC編程軟件界面中選擇對應的單片機芯片型號，如STC89C52RC，選擇COM6（具體按電腦實際虛擬出的串口號）波特率選擇9600，點擊“OPEN FILE”選擇合適的燒寫文件，例如H:\TEST.HEX，點擊“下載”按鈕，然后接通單片機實驗板的電源，3秒左右就能完成程序下載并運行。

產品2：專門定加工的USB轉RS232串口專用線 10元一根

    現在絕大部分的筆記本甚至有些一些臺式機都沒有串口，但是串口實在對我們電子工程師來說太重要了，電腦市場上也有大量的USB轉RS232的轉換線，價格比較低廉但是質量實在太差，外觀看上去非常精美，就是根本沒法用！我們這里提供的轉換線內部采用HL340(R340)芯片，是我們指定廠家加工的所以能確性能！經過我們測試可以用于STC芯片下載，強烈建議只有USB口的客戶選配！我們這款產品是直接將USB轉成標準的RS232串口，應用領域很廣泛。

軟件安裝：

     點擊下載USB-232轉接線驅動程序解壓縮運行HL-340.EXE進行安裝，驅動安裝完成后，將模塊的USB插頭插入電腦USB接口電腦會提示找到新硬件，選擇自動安裝就能完成驅動安裝。

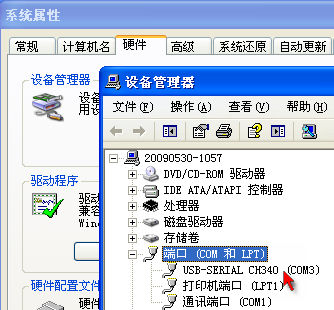

    鼠標右鍵點擊桌面的“我的電腦”＝》屬性＝》硬件＝》設備管理器＝》端口 看下圖中是否出現紅色箭頭所指的CH340虛擬的COM3。

    備注：如果不需要AT89C51實驗開發板中的12伏電源變壓器，價格可以降低10元
