電子禮炮專用12路高可靠型遙控板
電子禮炮是一種新型的禮儀慶祝用品，她可以有節奏地發出炮聲，提升現場氣氛吸引周圍人注意力，現場極具震撼效果。而且不使用火藥安全可靠，已經全面替代傳統禮炮。
電子禮炮主要有汽油炮和混合氣體煤氣炮等，都是通過電磁閥控制霧化汽油或者煤氣進入燃燒室，然后由能產生50萬伏的高壓高能放電脈沖點火，從而產生爆燃，發出雄厚響亮的炮聲。
我們專門為電子禮炮設計生產的遙控控制板，可以遠距離遙控電子禮炮，非常安全方便，但是電子禮炮對遙控板的要求很高，因?yàn)?0萬伏的高壓高能放電脈沖對遙控接收干擾很大，通用的遙控板根本無法正常工作，同時對遙控可靠性要求很高不允許誤控，否則在婚慶場合發生驚嚇和人員受傷后果比較嚴重。

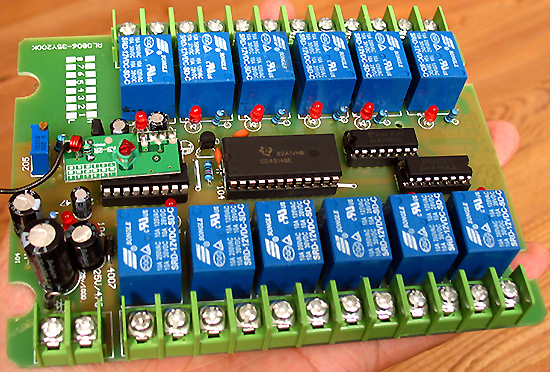

12鍵A型遙控接收板
65元一個（頻率315MHZ/振蕩電阻270K)
產品特點：
1、原本專為電子禮炮遙控設計，可靠性極高。
2、采用大尺寸帶隔離擋板的接線柱，便于牢固連接不同粗細的導線。
3、采用CD4514純數字電路譯碼，杜絕單片機系統容易死機的毛病。
4、主要芯片、接收板都采用IC座，使維修和更換變得非常方便。
5、繼電器驅動全部采用ULN2003專用驅動集成電路，性能更穩定。
6、預留跳線帽位置，便于設置成點動和鎖存輸出模式。
7、點動模式時可以通過調節電位器來設置延時斷開時間，能提高遙控接點輸出的穩定性。
性能參數：
1、接收板尺寸：140x106x20毫米
2、遙控頻率：315MHZ
3、接收板工作電壓：直流12V
4、接收板靜態電流：12毫安
5、接收板單路繼電器吸合后的電流：50毫安
6、遙控技術標準：配合PT2262系列 1.5M振蕩電阻的12路遙控器使用
7、遙控距離：理想距離300米，實際距離100米左右
使用方法：
將12V直流電壓接入接收板左下方的接線柱，反面標有電源極性，如果接反電源指示燈不會亮，然后按下遙控器的按鍵，遙控器指示燈會點亮，并且接收板上對應通道的繼電器會吸合，相應通道的指示燈也會點亮。
我們?cè)O(shè)計的這款12路電子禮炮遙控控制器，主要用于控制1～11門電子禮炮，剩余的第12路一般用于進氣電磁閥的控制。每個繼電器都有一個對應的紅色發光二極管來指示它的工作狀態，12路繼電器對應有24個接線柱，當對應遙控按鍵按下時，對應的兩個接線柱一個輸出正12V，另一個為地。
在接收頭下方預留有一個跳線帽位置，可以用來切換選擇鎖存或者點動模式。默認不戴跳線帽為點動模式，就是按下遙控器1號鍵，接收板的1號繼電器吸合，如果松開鍵，接收板的繼電器釋放。如果帶上跳線帽或者短路兩個焊點后為鎖存模式，就是按下遙控器1號鍵，接收板的1號繼電器吸合并保持，只有按下2～12號鍵中的任意一個按鍵時，1號繼電器才釋放,按下的那路繼電器吸合，同一時間只有一路繼電器吸合，也就是說接收板能記憶上次遙控的狀態，并且能夠自鎖保持，直到接收到下次的遙控指令才改變繼電器的狀態。
電路板上還有一個藍色的205多圈電位器，用于在點動模式下調節延時斷開的時間（0～0.5秒），這是我們專門開發的脈沖展寬抗干擾技術，可以較好地提高點動模式時遙控輸出時的穩定性能。

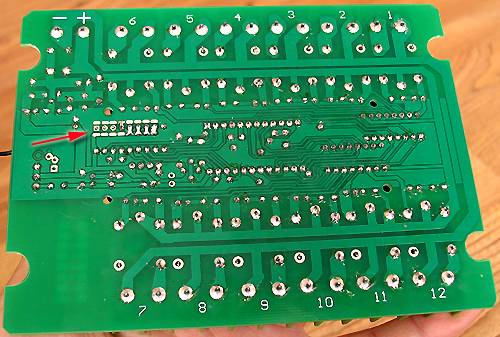

接收板后面的紅色箭頭所指的部位是地址碼設置區，客戶可以根據這個來增配遙控器，具體方法可以參考PT2262/2272芯片介紹及編碼設置。
這款產品雖然是專為電子禮炮遙控點火設計，實際上因?yàn)樗�(wěn)定的性能和通用化的設計理念，完全可以應用于電力、通訊、礦山等其他領域。

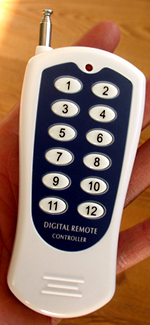

產品2A：12鍵600米遙控器 22元一個（工作頻率為315MHZ,振蕩電阻1.5M)（含A23電池一節）

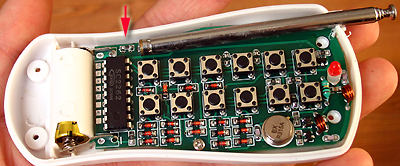

這款遙控器外形要比第一款遙控器大（體積：50*108*18毫米），按鍵的大小和間距也比較大，手感很好。圖中紅色箭頭所指的為振蕩電阻1.5M(155)，兼容PT2262芯片的1.5M規格，在電路板的反面能用焊錫切換1～8位地址碼。本產品內部使用A23電池，電池的容量為45mAH，靜態時不耗電。并且有電池蓋，可以不用打開外殼就能更換電池。常見故障：如果發現按任何按鍵發射機都沒反應時請首先檢查紅色LED是否良好，LED損壞會造成整機電源回路開路。

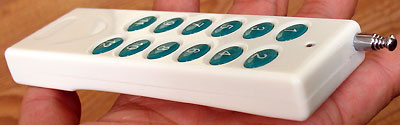

產品3：12鍵雙列綠鍵500米遙控器 24元一個（工作頻率為315MHZ,振蕩電阻1.5M）（含12V電池一節）

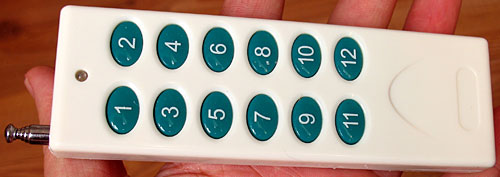

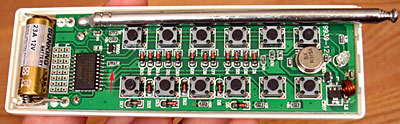

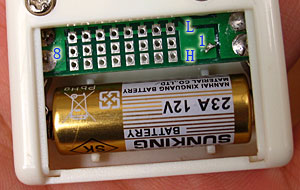

這款遙控器比較細長握在手中非常舒適，乳白色塑料外殼精致堅固有點類似白玉的質感，遙控器器背后有活動的電池艙蓋，可以方便地更換電池，并且還能更改2272芯片的地址碼非常方便。其內部電路設計先進，并采用聲表穩頻，具高靈敏度、高穩定性和低功耗等特性，這里我們采用了2262的兼容編碼芯片，上圖紅色箭頭所指的是振蕩電阻，我們選用的1.5M，客戶也可以自行更換成其他規格振蕩電阻。
面板上的12個綠色硅膠按鍵數字清晰明顯并且比較大手感很好。在近距離遙控時不需要拉出天線就能在50米左右遙控，當拉出30多厘米天線時發射電流增大到40毫安，遙控距離在開闊地能達到200米左右。
1.工作電壓: DC12V（23A電池一粒）
2.工作電流: ≤40mA
3.工作頻率: 315MHz（聲表穩頻）
4.調制方式：ASK（調幅）
5.發射功率：≤400mW
6.發射距離：500m（空闊地）
7.編碼類型：固定碼
8.外型尺寸：120×40×15mm
9.工作溫度：-10℃～+50℃

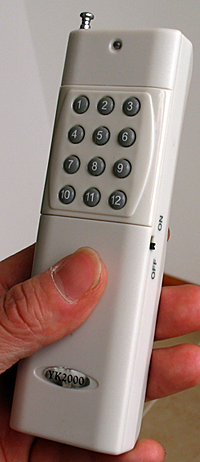

產品4：12鍵2000米遙控器 49元一個（工作頻率為315MHZ,振蕩電阻1.5M）（含9V電池一節）

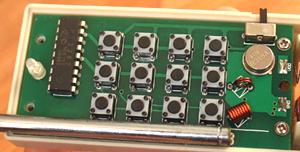

這款遙控的器的發射功率比較大，并使用9V層疊電池供電，遙控距離遠，帶電源開關，長時間不用可以關閉電源節省電池電力（體積：43*136*30毫米）。
PT2262芯片的1～8腳為8位地址碼，15、16腳之間為振蕩電阻。
