AT89S51單片機實驗開發板
AT89S51單片機實驗開發板是電子制作實驗室網站專為單片機初學者設計并開發的一種實驗兼開發板，站長開發這個產品的目的就是為了幫助單片機初學者快速學會單片機技術。
站長本人在自學單片機的過程中，通過做了一系列的實驗，從而比較容易地領會了單片機哪些枯燥、難懂的專業術語，而且這款實驗開發板彌補了市場上常見的單片機實驗板的一些不足，有針對性地面向最終的實用控制功能，增加了實用的繼電器接口，可以使實驗板能夠直接用于控制各種負載，成為一個實用化的嵌入式控制系統。
目前想要學習單片機技術的網友可以分成兩類，一類是業余的電子愛好者，想通過自學單片機來提高自己的電子技術水平，以后能夠運用到自己熟悉的領域中有所作為，這類網友的動手能力比較好，但是理論知識一般欠缺一些。另一類是在校的電子專業學生，為了完成一些科技項目或者是把學校學到的知識轉化成實際的電子作品，為以后的工作求職創造更好的條件，這類網友需要的就是實踐經驗了。站長也是從這兩方面需求來開發這個產品的。
AT89C51單片機實驗開發板產品清單：
1、實驗板成品一個
2、AT89C51芯片一片
3、串口通訊電纜一根
4、12V1A開關電源一個
5、紅外遙控器一個
6、A4大小的電路原理圖一張
注意：
購買我們AT89S51實驗開發板的客戶我們默認發AT89S51芯片，這個芯片必須借助TOP2005編程器進行編程，我們的實驗板不支持在線下載程序，但是只要換成STC89C52RC芯片，我們的實驗開發板就具備串口下載編程功能，而且所有功能特性都兼容AT89S51芯片，只要客戶在購買時說明購買STC89C52RC實驗開發板即可。詳細介紹可以點擊進入用實驗開發板對STC89C52在線下載的方法網頁！

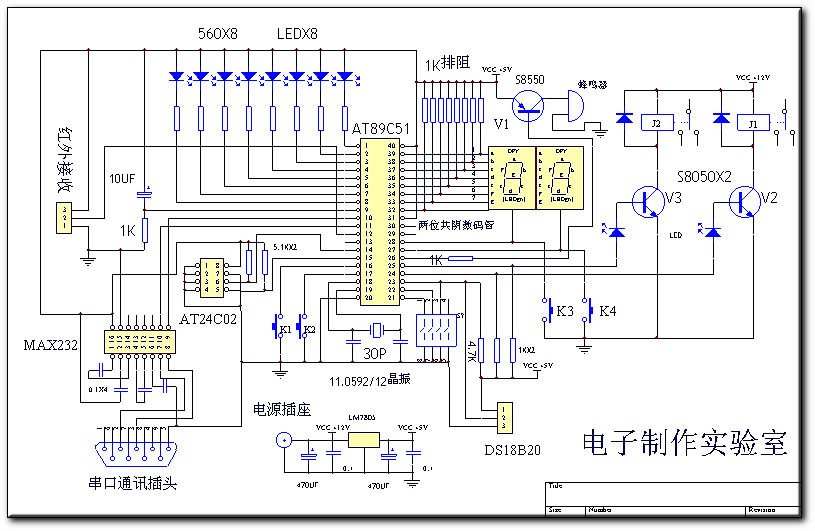

這是51單片機試驗板的電路圖，購買網站的單片機試驗板開發時，會隨產品寄出一張A4大小的黑白激光打印的原理圖，供安裝或試驗時分析硬件結構。
網站教程構思：
為了配合實驗開發板的銷售和使用，站長專門編寫了一系列的實驗教程，所有實驗都按照從最簡單到復雜原則，通過逐步熟悉。
網站提供所有實驗的詳細源程序，所有的程序都有詳細的程序注釋，而且都經過燒錄驗證的*.hex燒寫文件。本著為初學者考慮的目的，在編寫教程的過程中，把初學者容易范的錯誤一一指出，同時對相關的硬件結構進行說明，對程序的設計思路也進行介紹，相信初學者通過動手實驗?zāi)芨菀椎貙W(xué)會單片機技術，祝大家好運！
AT89S51單片機實驗開發板其實可以做很多試驗，我們網上列舉的只是其中的一部分，只要你有足夠的想象力，完全可以再開發出一系列的其他用途，例如：紅外線遙控器編碼分析儀、通用頻率計、溫度自控板等等～～～～～
在學習單片機編程的過程中為了掌握單片機技術需要不斷地編程燒寫練習，所以就會不斷地把單片機芯片從試驗板上拔下、插上，試驗板上采用優質的40腳零拔插力ZIF插座，非常方便。
實驗注意事項：
AT89S51單片機是一種功能非常強大的芯片，但是如果不按照規則去使用或者粗心馬虎大意，單片機的壽命可能非常短，站長曾經連續損壞8片AT89C51芯片，后來痛定思痛，仔細查找才發現是這批試驗板上的兩個錯誤造成的：其中一塊試驗板上的7805損壞，直接輸出12伏直流電壓！還有這批試驗板的繼電器驅動三極管應該用ECB排列的8050而使用了EBC排列的8050，導致12伏直流電壓直接輸入到單片機的P2口。
需要注意的是AT89S51芯片必須要用TOP2005一類的編程器才能進行程序燒寫，如果客戶選用功能一樣的STC89C52芯片的話直接可以用實驗板上的串口進行程序下載非常方便，詳細情況可以點擊進入！客戶如果需要STC芯片的話可以在下訂單時注明：STC89C52單片機實驗開發板。

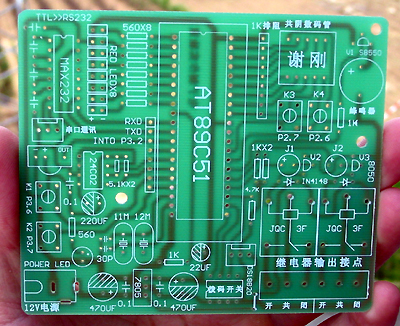

這是51單片機實驗PCB電路板，需要的網友也可以郵購 5元一片，需要注意的是板上晶振回路為了方便11.0592和12M晶振切換，晶振的其中一個腳是獨立焊盤，應根據實際需要采用焊錫和相鄰焊盤短路，這樣晶振回路才能正常工作。
下一篇文章：單片機實驗開發板測試程序詳解
備注：如果不需要AT89C51實驗開發板中的12伏電源變壓器，價格可以降低10元
