單片機實驗開發板測試程序詳解
通常我們網站提供的試驗開發板是焊接并測試好的成品板，如果是購買套件的網友，可以開始51單片機實驗板的一系列安裝與實驗，網友郵購的實驗板套件包含以下的元件清單，收到貨物后請仔細核對一下元件清單：
AT89C51單片機實驗開發板套件元件清單：
專門設計的全工藝電路板一塊
電源部分元件：
1． 9伏左右直流插頭式小電源，帶插頭(空載12伏)
2． 電源插座一個
3． 7805穩壓芯片一個
4． 470UF/16V電源濾波電容兩個
5． 0.1UF獨石電容兩個
6． 電源指示綠色LED一個
7． LED限流電阻560歐姆電阻一個
單片機必須部分的元件：
1． AT89C51單片機芯片一片
2． 40腳零拔插力ZIF插座一個
3． 復位用電容22UF/16V電容一個
4． 復位用電阻1K一個
5． 30P小電容2個
6． 12M晶振一個
實驗部分元件：
1． 8個小紅色長方形LED
2． 8位1K數碼管限流排阻
3． 1個共陰兩位一體化的數碼管一個
4． 一個5伏電磁型蜂鳴器
5． 1個8550驅動三極管（e/b/c)
6． 3個1K三極管基極驅動電阻
7． 微型輕觸開關4個
8． 4位的紅色撥碼開關一個
9． 2個12伏JQC-3F繼電器（一組常開轉常閉）
10．2個IN4148防反峰二極管
11. 2個8050驅動三極管(e/b/c)
12. 2個繼電器狀態指示紅色發光二極管
1． 原裝進口MAX232芯片一片
2． 5.1K上拉電阻兩個
3． 10UF電容4個
4． 塑封一體化紅外線接收頭一個
5． AT24C02存儲器芯片一片
6． 220UF濾波電容一個
7． 0.1UF電容一個
8． 32個按鍵的紅外遙控手柄一個
9． 串口通訊電纜一根
10. DS18B20的4.7K上拉電阻一個

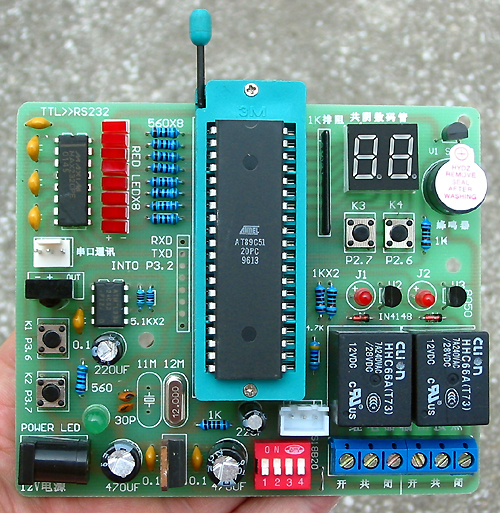

對于購買成品板的網友拿到的是經過焊接好的產品，并且經過測試完好，不管是購買套件還是成品單片機實驗開發板的網友得到的單片機中都已經燒錄了一個測試程序，測試程序主要是用來測試51試驗板的單片機和相關外圍元件的好壞，如果這個程序能夠順利運行，說明實驗板的各方面都很正常。
測試程序?qū)τ诔鯇W者來說可能比較復雜,但是也是由網站上幾個小程序組合而成的，初學者可以通過后面教程的學習來掌握這段程序。
這個測試程序的功能是：接通電源后P0口的八個發光二極管依次從下往上點亮，然后蜂鳴器鳴叫一聲，兩個繼電器輪流動作一次，數碼管的個位顯示8，再換成十位顯示8，然后不斷循環，如果這時按下紅外遙控器的按鍵時，蜂鳴器立即發出“滴滴滴”的提示音，同時將這個按鍵的鍵值通過串口在電腦屏幕上顯示出來（需要運行串口調試軟件）通過這個程序可以判斷單片機實驗開發板的各個部分的硬件和軟件都是完好的，具體的源程序如下：
ORG 0000H
AJMP MAIN;轉入主程序
ORG 0003H;外部中斷P3.2腳INT0入口地址
AJMP INT;轉入外部中斷服務子程序（紅外遙控解碼程序）
;以下為主程序進行CPU中斷方式設置
MAIN:LCALL YS3;等待硬件上電穩定
SETB EA;打開CPU總中斷請求
SETB IT0;設定INT0的觸發方式為脈沖負邊沿觸發
SETB EX0;打開INT0中斷請求
MOV SCON,#50H;設置成串口1方式
MOV TMOD,#20H;波特率發生器T1工作在模式2上
MOV PCON,#80H;波特率翻倍為2400x2=4800BPS
MOV TH1,#0F3H;預置初值(按照波特率2400BPS預置初值)
MOV TL1,#0F3H;預置初值(按照波特率2400BPS預置初值)
SETB TR1;啟動定時器T1
;以上完成串口通訊初始化設置
START:MOV P1,#01111111B
LCALL DELAY
MOV P1,#10111111B
LCALL DELAY
MOV P1,#11011111B
LCALL DELAY
MOV P1,#11101111B
LCALL DELAY
MOV P1,#11110111B
LCALL DELAY
MOV P1,#11111011B
LCALL DELAY
MOV P1,#11111101B
LCALL DELAY
MOV P1,#11111110B;P1口的LED循環由下往上點亮一次,延時約250毫秒
LCALL DELAY
MOV P2,#11011111B;蜂鳴器鳴響一聲
LCALL DELAY
MOV P2,#11101111B;繼電器J1吸合一次
LCALL DELAY
MOV P2,#11110111B;繼電器J2吸合一次
LCALL DELAY
MOV P0,#0FFH
MOV P2,#01111111B;數碼管個位顯示8
LCALL DELAY
MOV P0,#0FFH
MOV P2,#10111111B;數碼管十位顯示8
LCALL DELAY
AJMP START;反復循環
;以下為進入P3.2腳外部中斷子程序，也就是解碼程序
INT: CLR EA;暫時關閉CPU的所有中斷請求
MOV R6,#10
SB: ACALL YS1;調用882微秒延時子程序
JB P3.2,EXIT;延時882微秒后判斷P3.2腳是否出現高電平如果有就退出解碼程序
DJNZ R6, SB;重復10次，目的是檢測在8820微秒內如果出現高電平就退出解碼程序
;以上完成對遙控信號的9000微秒的初始低電平信號的識別。
JNB P3.2, $;等待高電平避開9毫秒低電平引導脈沖
ACALL YS2;延時4.74毫秒避開4.5毫秒的結果碼
MOV R7,#26;忽略前26位系統識別碼
JJJJA:JNB P3.2,$;等待地址碼第一位的高電平信號
LCALL YS1;高電平開始后用882微秒的時間尺去判斷信號此時的高低電平狀態
MOV C,P3.2;將P3.2引腳此時的電平狀態0或1存入C中
JNC UUUA;如果為0就跳轉到UUUA
LCALL YS3;檢測到高電平1的話延時1毫秒等待脈沖高電平結束
UUUA: DJNZ R7,JJJJA
MOV R1,#1AH ;設定1AH為起始RAM區
MOV R2,#2;接收從1AH到1BH的2個內存,用于存放操作碼和操作反碼
PP: MOV R3,#8;每組數據為8位
JJJJ: JNB P3.2,$;等待地址碼第一位的高電平信號
LCALL YS1;高電平開始后用882微秒的時間尺去判斷信號此時的高低電平狀態
MOV C,P3.2;將P3.2引腳此時的電平狀態0或1存入C中
JNC UUU;如果為0就跳轉到UUU
LCALL YS3;檢測到高電平1的話延時1毫秒等待脈沖高電平結束
UUU: MOV A,@R1;將R1中地址的給A
RRC A;將C中的值0或1移入A中的最低位
MOV @R1,A;將A中的數暫時存放在R1數值的內存中
DJNZ R3,JJJJ;接收滿8位換一個內存
INC R1;對R1中的值加1，換下一個RAM
DJNZ R2,PP ;接收完8位數據碼和8位數據反碼，存放在1AH/1BH中
MOV A,1AH
CPL A;對1AH取反后和1BH比較
CJNE A,1BH,EXIT;如果不等表示接收數據發生錯誤,放棄
MOV P1,1AH;將按鍵的鍵值通過P1口的8個LED顯示出來!
MOV A,1AH;將紅外遙控器具體按鍵的鍵值發送到串口去
MOV SBUF,A;通過串口在電腦屏幕上顯示出來
CLR P2.5;蜂鳴器鳴響嘀嘀嘀的聲音，表示解碼成功
LCALL YS2
LCALL YS2
LCALL YS2
SETB P2.5;蜂鳴器停止
EXIT: SETB EA ;允許中斷
RETI ;退出解碼子程序
YS1: MOV R4,#20 ;（占用R4/R5）延時子程序1，精確延時882微秒
D1: MOV R5,#20
DJNZ R5,$
DJNZ R4,D1
RET
YS2: MOV R4,#10 ;（占用R4/R5）延時子程序2，精確延時4740微秒
D2: MOV R5,#235
DJNZ R5,$
DJNZ R4,D2
RET
YS3: MOV R4,#2;（占用R4/R5）延時程序3，精確延時1000微秒
D3:MOV R5,#248
DJNZ R5,$
DJNZ R4,D3
RET
DELAY:MOV R1,#08H;（占用R1/R2/R3）延時子程序，12M晶振延時約250毫秒
L3: MOV R2 ,#0FAH
L1: MOV R3 ,#0FAH
L2: DJNZ R3 ,L2
DJNZ R2 ,L1
DJNZ R1 ,L3
RET
END
