800米四通道遙控接收模塊
手持式微型無線編碼遙控模塊的使用距離一般為50～100m，對某些需要四五百米甚至更遠操作距離的應用場合，這類遙控模塊便顯得無能為力。
這里介紹一種800米四通道遙控接收模塊，它的特點是：發射器內部采用了聲表面諧振穩頻技術，可靠性達到工業級水準，空曠地實測有效距離可達800m，是目前性能較好，距離較遠的遙控產品。
800米四鍵遙控器也可以選購遙控器掛座，可以方便地固定在墻體或其他物體上，屬于選配件，每個2元。
800米四鍵遙控器 每個16元（頻率315MHZ/振蕩電阻1.5M，）（含A23電池一節）

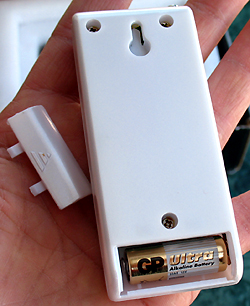

發射器體積體積32x17x85毫米，帶有23厘米長的金屬拉桿天線，使用A23電池供電，背后有活動的電池艙蓋，可以方便地更換電池。

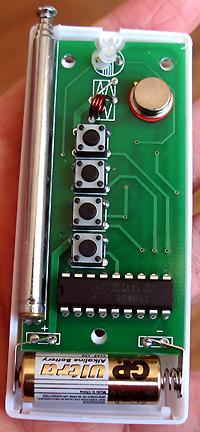

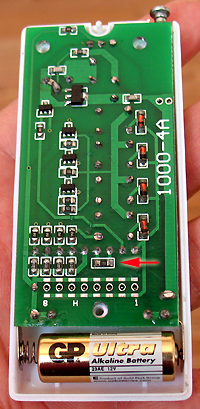

這是800米四鍵遙控器的內部結構，采用SC2262編碼芯片，紅色箭頭所指的是振蕩電阻，我們采用1.5M（155），電池上方是1～8位地址碼切換區域，客戶可以自行用焊錫短路的方法設置地址碼。

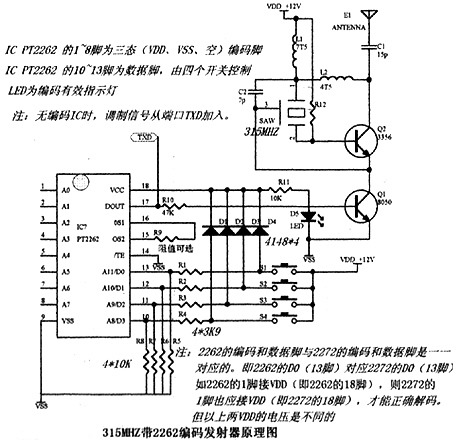

發射機內部采用進口聲表諧振器穩頻，頻率一致性非常好，穩定度極高，峰值發射功率0.25W，工作頻率315MHZ頻率穩定度優于10－5，使用中無需調整頻點，特別適合多發一收等無線電遙控系統使用，而目前市場上的無線電遙控模塊一般仍采用LC振蕩器，穩定度及一致性較差，即使采用高品質微調電容，溫度變化及震動也很難保證已調試好的頻點不會發生偏移，造成發射距離縮短。

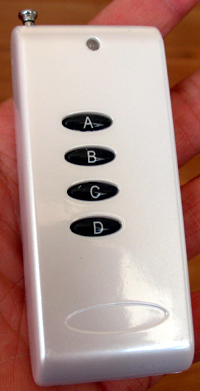

上圖為發射器外形，面板上有A、B、C、D四位操縱按鍵及一個發射指示燈。因為要滿足遠距離遙控，所以發射機的發射功率比較大。
接收模塊：
接收模塊從工作方式分，可以分成超外差接收板和超再生接收板。超再生式接收機具有電路簡單、性能適中、成本低廉的優點所以在實際應用中廣泛采用。
這是超再生接收機等效電路圖:
接收模塊采用SMD貼片工藝制造生產，它內含放大整形及解碼電路，產品技術特點：
1。天線輸入端有選頻電路，而不依賴1/4波長天線的選頻作用，控制距離較近時可以剪短甚至去掉外接天線。
2。接收電路自身輻射小，加上電路模塊背面網狀接地銅箔的屏蔽作用，可以減少自身振蕩的泄漏和外界干擾信號的侵入。
3。接收機采用高精度帶骨架的銅芯電感將頻率調整到315M后封固，這與采用可調電容調整接收頻率的電路相比，溫度、濕
度穩定性及抗機械振動性能都有極大改善�？烧{(diào)電容調整精度較低，只有3/4圈的調整范圍，而可調電感可以做到多圈調整�？烧{(diào)電容調整完畢后無法封固，因為無論導體還是絕緣體，各種介質的靠近或侵入都會使電容的容量發生變化，進而影響接收頻率。另外未經封固的可調電容在受到振動時定片和動片之間發生位移；溫度變化時熱脹冷縮會使定片和動片間距離改變；濕度變化因介質變化改變?nèi)萘浚婚L期工作在潮濕環境中還會因定片和動片的氧化改變?nèi)萘�，這些都會嚴重影響接收頻率的穩定性，而采用可調電感就可解決這些問題，因為電感可以在調整完畢后進行封固，絕緣體封固劑不會使電感量發生變化，而且由于采用貼片工藝，所以即使強烈震動也不必擔心接收頻點漂移，接收電路的接收帶寬約500KHz，產品出廠時已經將中心頻率調整在315MHz，接收芯片上的微調電感約有5MHz頻率的可調范圍，使用時不要輕易變動，以免影響性能。
超再生鎖存型接收板A-L4 9元一個
體積：48x20x8毫米 振蕩電阻270K�？梢院途幋a芯片兼容2262，振蕩電阻為1.5M的工作頻率為315M遙控器配套使用。
這款模塊的七根引腳分別為10、11、12、13、GND、VT、VCC，其中VCC為5～6V的正直流電壓，靜態電流2.7毫安，GND為接地端， VT端為解碼有效輸出端，只要遙控器的任意鍵被按下，VT都能同步輸出高電平，松開按鍵時立即為低電平，10、11、12、13是解碼芯片2272的四位數據鎖存輸出端，有信號時能輸出5V左右的高電平，驅動電流約2mA（有限流功能），與發射器上的四個按鍵一一對應，L4芯片輸出的數據能鎖存。
天線可以用一根長度為23厘米的導線直接焊接到天線孔處即可，通常天線長一些可以提高接收靈敏度，圖中紅色箭頭所指的是振蕩電阻，這里用的是270K，可以和1.2～1.5M振蕩電阻的發射器配套使用。
超再生非鎖存型長方形接收板A-M4 9元一個
體積：48x20x8毫米 振蕩電阻270K。可以和編碼芯片兼容2262，振蕩電阻為1.5M的工作頻率為315M遙控器配套使用。
接收板A-M4和A-L4的區別在于輸出的數據是非鎖存的，有遙控信號是數據腳是高電平，遙控信號消失時數據腳立即恢復為低電平。
超再生超小型鎖存型長方形接收板 AX-L4 8元一個
超再生超小型非鎖存型長方形接收板 AX-M4 8元一個
這款超再生帶解碼接收板體積非常小巧只有36x17x8毫米，工作電壓5V，靜態電流3毫安，使用貼片的SC2272芯片，振蕩電阻270K，模塊背面的引腳有功能標注。可以和2262芯片，振蕩電阻為1.2～1.5M的工作頻率為315M遙控器配套使用。
超外差系列
超外差接收機價格較高，溫度適應性強，工作穩定可靠，抗干擾能力強，產品的一致性好，接收靈敏度為-101dB。接收機本振輻射低，無二次輻射容易通過FCC或者CE等標準的檢測，符合工業使用規范，適合比較惡劣的環境下全天候工作。
B-L4-315MHZ 超外差插針式鎖存型接收板（16元一個）
體積：41*24*6毫米
B-M4-315MHZ 超外差插針式非鎖存接收板（16元一個）
體積：41*24*6毫米
B-L4-433MHZ 超外差插針式鎖存型接收板（16元一個）
體積：41*24*6毫米
B-M4-433MHZ 超外差插針式非鎖存接收板（16元一個）
體積：41*24*6毫米
體積：48x20x8毫米，工作電壓5V，靜態電流5.6毫安，振蕩電阻270K 接收頻率315M 可以和振蕩電阻為1.2～1.5M的315M2262遙控器配套使用。
超外差接收板左側紅色箭頭所指對的是天線端，可以用一根23厘米導線作為天線。這款采用高性能無線遙控及數傳專用集成電路RX3310A，如果工作頻率為315MHZ采用316.8MHZ的聲表諧振器；如果工作頻率為433MHZ采用435MHZ的聲表諧振器。超外差接收模塊有一個固有的缺點，就是遙控信號過強時會阻塞本振信號造成無法工作，這時只要拉開幾米就能正常工作了。
我們?yōu)榱藴y試接收模塊，在接收模塊的VCC和GND端加5伏直流電壓，在10、11、12、13、17端分別對地接一個發光二極管（發光二極管負極接地）
5V直流電源質量要求純凈穩定，如電腦USB電源、手機充電器電源等干擾極大，遙控接收板可能無法正常工作，建議選用9～12V變壓器電源或者優質開關電源經過LM7805穩壓加220UF＋0.1UF濾波后供電。
帶解碼芯片 315MHZ SYN500R超外差接收板 2272L4芯片 振蕩電阻270K 16元一個
這是目前性能出色的接收模塊，315MHZ上的聲表規格是9.81563；采用SYN500R芯片
迷你超再生學習型多功能接收模塊 每個12元
1。通訊方式：調幅AM
2。工作頻率：315MHZ
3。頻率穩定度：±200KHz
4。接收靈敏度：－105dB
5。靜態電流：≤5MA
6。工作電流：≤8MA
7。工作電壓：DC 5V
8。外形尺寸：30*13*8毫米
這是一款體積超小的學習型接收板，重量只有5克，超再生的接收頭和控制板背靠背焊接在一起，接收板按鈕下方的三個焊點可以設定工作模式，默認出廠時三個焊點懸空處于點動模式，如果將1和中間的焊點短路就變成自鎖模式，如果將2和中間的焊點短路就變成互鎖模式。
本款接收板是模擬2272功能的，VT是解碼有效端， 遙控器任意一個按鍵按下都會同步輸出高電平，ABCD是四個數據位，一般對應遙控器的四個按鍵，所有端口都能輸出5毫安左右電流，可以直接驅動發光二極管或者8050三極管。
編碼芯片為:2262 2260 5026-1 5026-2 5026-3 5026-4 FP527 SMC918 PT2240 EV1527 HT12D HT12E等芯片的遙控器都能和學習型的接收板配套，只要按住學習鍵約1秒，旁邊的貼片LED閃爍，此時只按下遙控器任意一個鍵，LED熄滅表示學習成功；可學習8個以上不同編碼的遙控器并且能永久記憶。如果連續按住學習鍵8秒，可以刪除所有學習成功的地址碼。
小型單繼電器點動接收板 17元一個 技術標準：可以配合工作頻率315MHZ 振蕩電阻4.7M的2262遙控器使用
這款體積只有39*16*15毫米，重量只有8克，它帶有一個小型繼電器，繼電器可以提供一組常開轉常閉的觸點。它采用2272 M4解碼芯片，點動控制輸出。
板的背后有八位地址碼的設定區域，可以通過焊錫短路的方式進行設定，四位的數據碼可以設定具體對應遙控器哪個按鍵控制，模塊使用12V直流電壓供電，靜態電流只有6.4毫安，繼電器吸合時約25毫安。最邊上的插針是負極，第二個是正12V，NC和COM正常時閉合導通遙控時斷開，NO和COM正常時斷開遙控時閉合。
應用領域
1、公共防盜門遙控開啟
很多小區的防盜門都是鑰匙開啟接通電控鎖開門，電控鎖一般是12V直流供電，正給我們的接收板供電，我們用繼電器的常開觸點去控制電控鎖的開啟按鈕，就能實現遙控開鎖，方便進出。
2、滾動碼電動門遙控器的增配
現在很多車庫門都是滾動碼的，在無法增配滾動碼遙控器前提下，我們可以找出控制器上的手動開門/關門按鈕，用這款接收板的繼電器的常開觸點和按鈕并聯，在配合固定碼的遙控器就能實現增配遙控器的目的。
3、特殊設備的改造
這款接收板的體積超小，所以能很方便地植入其他設備中，給其他設備增加遙控功能。
超微型超外差學習型單繼電器接收板 22元一個 技術標準：可以配合工作頻率315MHZ 2262遙控器使用
這是一款體積超小的單繼電器接收板，體積只有33*17*14毫米，重量只有6克，它帶有一個微型繼電器，繼電器可以提供一組常開轉常閉的觸點。采用學習碼設計，可以實現自鎖、點動、互鎖功能。這款產品的特點是支持較低電壓。3.6～5V就能工作，可以采用1節鋰電池供電，而且采用超外差的接收頭，靈敏度和穩定度都有較大的提升，更適合特殊場合使用。
工作模式
A、自鎖模式——將電路板的 1、2焊點短接
B、互鎖模塊——將電路板的 2、3焊點短接
C、點動模式——電路板的 1、2、3焊點開路不焊接（出廠默認模式）
學習方法：
接收板接通3.5～5V直流電源后，板上的紅色LED點亮，按住學習鍵2秒后，紅色指示燈熄滅表示進入學習狀態，按遙控器任意鍵發射信號，指示燈閃亮表示學習成功。長按學習鍵8秒后，清除所有的地址碼。
★本控制器最多可以允許學習8個不同編碼遙控器，學習第9個時，第一個失效。
★本控制器配合固定碼2262/2264/2260/527,學習型1527/2240等遙控器使用，振蕩電阻不限，但4.7M/220K最佳。
直流單繼電器學習型多功能帶外殼遙控接收板 19元一個 體積：65*37*20毫米
工作模式（特別提醒：切換工作方式需徹底斷開交流電源）
A、自鎖模式——將跳線帽的 1、2戴上短接
B、互鎖模塊——將跳線帽的 2、3戴上短接
C、點動模式——將跳線帽全部不戴
學習方法：
接收板接通直流12V電源后，板上的紅色LED點亮，按住學習鍵2秒后，紅色指示燈熄滅表示進入學習狀態，按遙控器任意鍵發射信號，指示燈閃亮表示學習成功。長按學習鍵8秒后，清除所有的地址碼。
★本控制器最多可以允許學習8個不同編碼遙控器，學習第9個時，第一個失效。
★本控制器配合固定碼2262/2264/2260/527,學習型1527/2240等遙控器使用，振蕩電阻不限，但4.7M/220K最佳。
220V交流單路遙控接收板帶外殼 20元一個
這是一款體積比較小的交流單繼電器學習型多功能接收器，可以實現自鎖、點動、互鎖功能，廣泛應用于電動門/窗、起吊設備、閘道、升降器、工業控制及安防行業等領域。
工作模式（特別提醒：切換工作方式需徹底斷開交流電源）
A、自鎖模式——將電路板反面JP2的 1、2焊點短接
B、互鎖模塊——將電路板反面JP2的 2、3焊點短接
C、點動模式——將電路板反面JP2的 1、2、3焊點開路不焊接（出廠默認模式）
學習方法：
接收板接通220V電源后，板上的紅色LED點亮，按住學習鍵2秒后，紅色指示燈熄滅表示進入學習狀態，按遙控器任意鍵發射信號，指示燈閃亮表示學習成功。長按學習鍵8秒后，清除所有的地址碼。
★本控制器最多可以允許學習8個不同編碼遙控器，學習第9個時，第一個失效。
★本控制器配合固定碼2262/2264/2260/527,學習型1527/2240等遙控器使用，振蕩電阻不限，但4.7M/220K最佳。
技術參數：
1、工作電壓： AC220V
2、工作電流： ≤6mA
3、工作溫度： -40℃ - +80℃
4、接收頻率： 315MHz
5、接收靈敏度：-105Db
6、輸出電流： ≤10A
7、尺 寸： 31*54*18m
220V交流大電流單路遙控接收板帶外殼 31元一個
技術標準：可以配合工作頻率315MHZ 2262芯片 振蕩電阻1.5～4.7M的遙控器使用
這是我們最新設計的220伏交流供電單路大功率遙控開關，它采用30A的繼電器可以控制大功率用電器；可學習多達8個不同地址碼的遙控器，并且每個遙控器的所有按鍵都可以學習，可以一個遙控器控制多個開關，也可以多個遙控器控制一個開關，操作簡單配套靈活任意組合；采用大尺寸的螺栓接線柱，便于接線能直接遙控輸出220V交流電壓使用非常方便，帶塑料外殼安裝也非常容易。
技術參數：
工作電壓：AC220V
工作頻率：315MHz
最大負載：2000瓦以下交流負載
工作方式：自鎖、點動、互鎖三種模式可以靈活切換
產品尺寸：55*25*75mm
主要應用于燈具、電動門、窗、起吊設備、閘道、升降器、工業控制及安防行業等領域。
學習方法：
將接收板的接線柱上標有“零線”的接通交流電源的地線，標有“火線”的接通交流電源的火線，這時紅色LED點亮，按下學習按鈕后紅色指示燈熄滅，當連續按住4秒以上時間后紅色指示燈點亮表示已經清除所有的地址碼，這時可以開始學習遙控器：再次按住學習按鈕，紅色指示燈熄滅，這時只要按住被學習的遙控器按鍵就能學習成功，然后客戶可以進行測試。
接收板上標有123的是工作模式跳線帽，當不戴任何跳線帽時是點動模式（連續按住遙控器的按鍵，繼電器持續吸合，松開按鍵，繼電器釋放），當1－2戴有跳線帽時是互鎖模式，按一下遙控器上的按鍵，接收板上的繼電器吸合并保持不變，只有按遙控器上的其他按鍵，繼電器才釋放。，當2－3戴有跳線帽時是自鎖模式，也可以稱為觸發翻轉模式，也就是按一下按鍵，繼電器吸合并保持，再按一下按鍵繼電器釋放。
我們的接收板采用電容降壓供電和交流電源沒有隔離，通電后人體不能觸碰板上的任何器件，包含天線和跳線帽！
交流供電多功能單繼電器接收板帶外殼 20元一個 （和雙繼電器性能一樣，繼電器為單路）
交流供電多功能雙繼電器接收板帶外殼 23元一個
技術標準：可以配合工作頻率315MHZ 2262芯片 振蕩電阻1.5～4.7M的遙控器使用
這是我們最新改進的多功能交流雙繼電器接收板，它直接用220V交流供電配有塑料外殼，它能同時控制A B兩路負載主要應用于電動門、窗、起吊設備、閘道、工業控制及安防行業等領域（實現有線改無線的系統轉接），與無線遙控器配套使用組成一套完整的無線遙控組件，可使要控制的設備達到電機的正、反轉或開關的通、斷轉換。
這款產品的繼電器輸出為獨立繼電器觸點模式，和交流220V之間沒有電氣聯系，是純粹的開關通斷接點，如上圖左，如果需要控制220V交流負載可以參考上圖右的解法即可。
該系列無線接收控制器具有體積小、性能穩定、功耗低之特點, 且應用靈活, 其控制方式有三種，具體分為互鎖、非鎖、自鎖三種。工作狀態：通過工作模式JP3跳線的位置來設定：
互鎖狀態——跳線帽都不戴
自鎖狀態—－跳線帽插在2、3上
非鎖狀態——跳線帽插在3、4上
互鎖型 即:按遙控器1鍵所對應的1路繼電器吸合并保持，2路停止；按遙控器2鍵，1路停止，2路繼電器吸合并保持。
非鎖型 即:按下遙控器1鍵，所對應的1路繼電器吸合，松開遙控器按鍵，1路停止。
自鎖型 即:每一路都是觸發一次翻轉一次，就是按一下為開，再按一下為關。例如：按一下1鍵，1路繼電器吸合并保持，如果再按一下1鍵，1路跳開，其它通道類似，互相之間不會干擾。
產品設置
學習遙控：通電狀態下, 按一下學習鍵松手，學習燈常亮，按一下遙控器的A鍵，蜂鳴器響1下，接著按一下B鍵，蜂鳴器響2下，接著按一下C鍵，蜂鳴器響3下后學習燈熄滅，表示學習完成，如果有多個遙控器參照以上方法學習其它遙控器。
刪除遙控：一直按住學習鍵4秒鐘左右，學習燈閃爍，遙控器刪除。
多用途四繼電器4J－L4遙控接收板 30元一個 體積：71*84*20毫米
（頻率315MHZ/振蕩電阻270K/可以工作在鎖存或者非鎖存模式配套外殼3元一個，配套12V電源10元一個)
這款接收板工作電壓12V，靜態電流7.6毫安，可以和200米四鍵、800米四鍵、2000米四鍵等遙控器配合使用。有實踐經驗的網友會發現,在相同的條件下,采用M4芯片的非鎖存接收板的遙控距離要遠遠小于L4鎖存型的遙控距離，有時只有鎖存型的一半甚至還不到，并且繼電器有吸合不穩定的現象，這是因為在非鎖存狀態，遙控信號需要每秒同步30次左右，當繼電器控制的負載是電機或者是其它容易產生干擾的設備時，設備本身通電后產生的干擾會使遙控信號中斷，從而使繼電器工作在一種跳躍的不穩定狀態。
這里我們采用一種脈沖展寬抗干擾技術方法，仍然采用L4的解碼芯片，通過將17腳輸出的信號做一個0.5秒左右的延時展寬，使遙控輸出信號更加穩定，站長在開發遙控大門的產品時就是采用這種辦法，使遙控更遠、更穩定，實踐證明0.5秒的滯后延時不會影響操作。
這款接收板上的4個繼電器對應發射機的4個按鍵，藍色箭頭處可以用焊錫短路和開路來切換選擇鎖存或者非鎖存模式。默認為開路非鎖存模式，就是按下A鍵，接收板的繼電器吸合，如果松開A鍵，接收板的繼電器釋放。如果用焊錫短路后為鎖存模式，就是按下A鍵，接收板的A繼電器吸合并保持，只有按下B/C/D中的任意一個按鍵時，A繼電器才釋放,按下的那路繼電器吸合，也就是說接收板能記憶上次遙控的狀態，并且能夠自鎖保持，直到接收到下次的遙控指令才改變繼電器的狀態。
每個繼電器都有一個對應的紅色發光二極管來指示它的工作狀態，電路板上左上角的電源插座是12伏直流電源輸入端，每個繼電器都有一個對應的三位接線柱,是一組常開轉常閉的觸點,中間為公共端,左側為常開,右側為常閉,可以控制220V/5A左右的負載，如果長期控制較大負載建議加大電流繼電器220V/20A擴流，延長繼電器壽命。
這款接收板已經有很多客戶長期選購配套他們的產品，因為長期大量使用難免會出現故障，這里我們順便介紹一下4J-L4的維修技巧，首先可以測量一下接收頭兩端是否有5V電壓？，沒有一般是78L05損壞或者PCB斷線（斷線一般發生在焊盤和PCB的連接處，很隱蔽肉眼很難發現，可以用萬用表確認）接收頭是否因為運輸擠壓造成焊盤撕裂引起接觸不良？按遙控器時測量接收頭輸出端電壓是否有同步波動？沒有可能接收頭不良，測量2272L4的5V供電是否正常？地址碼區域是否臟污或者和遙控器地址不一致？按下遙控器時17腳是否有同步電壓輸出？如果沒有可能2272損壞，如果10～13能同步輸出信號請檢測總的三極管8050是否不良，可以短路CE腳看看能否工作在鎖存狀態？如果是某路繼電器不工作請檢測這路的8050和LED是否不良？請重點檢查PCB是否斷線，最后可以懷疑繼電器是否不良，可以用試加電壓試驗。按故障發生規律來看：接收頭不良－2272L4損壞－PCB斷線－8050損壞－78L05損壞－LED損壞－繼電器不良。
遙控器產品發貨時默認8位地址碼均懸空，所以不同型號的產品都能互相遙控，但是8位地址碼懸空工作時可能受環境中干擾信號的影響會出現誤動，所以建議客戶參考這里的資料購買后自行更改地址碼，注意：發射和接收必須同步改地址才能遙控！實際遙控距離受實際環境的影響一般為標稱距離的10～50％。
直流供電多功能四繼電器接收板帶外殼 24元一個
技術標準：可以配合工作頻率315MHZ 振蕩電阻1.5～4.7M的2262遙控器使用
直流供電多功能四繼電器接收板使用直流12V供電，它的工作模式采用跳線帽切換更加方便，只要將M1位置的跳線帽戴到L位置為鎖存模式、M為點動模式、都不戴D為觸發翻轉模式。
本產品使用前需要學習對碼才能正常工作，方法如下：
接收板的綠色兩位接線柱按照正確極性接12V直流電壓，然后按一下接收板上白色的學習按鈕（標有MS字樣)，背面的紅色LED點亮，這時只要按被學習的遙控器的按鍵
，接收板上的繼電器就會受控制，表示學習成功，如果要增加其他遙控器，可以按照上述方法反復操作。如果要清除所有的遙控器，可以持續按住接收板上的學習按鈕大約3秒，紅色LED會閃爍3次，可以清除所有以前學習成功的遙控器。
本產品有四路繼電器，新款每個繼電器都增加了狀態指示燈，每路繼電器均為常開轉常閉接點獨立輸出，中間的是公共觸點，上面的是常開觸點、下面的是常閉觸點，可以非常方便地控制燈泡,節能燈,日光燈,電機等各種類型的負載。
查閱PT2262/2272芯片介紹及編碼設置的詳細介紹請點擊
手機：15358760528 聯系人：謝剛 微信 xg2013xg
辦公地址：郵編226200 江蘇省啟東市江海中路511號水晶苑 A1
電子信箱：834581271@qq.com QQ:834581271
電子制作實驗室網站 www.xinjiapolvyou.cn 啟東剛成電子有限公司簡介
使用須知：
這套模塊的標稱遙控距離是800米，實用遙控距離開闊地不小于500米，如果使用中發現遙控距離很近，說明遙控模塊沒有工作在最佳狀態，影響遙控模塊傳輸距離的因素有很多，例如：發射機電池電力不足（因為這套遙控的發射電流較大，所以電池消耗較大，如果固定使用的話，可以在電池兩端外接一個12伏穩壓電源，不但遙控距離遠，而且一勞永逸）、單片機工作時對接收電路產生干擾干擾、控制的直流小電機工作時產生的干擾、繼電器吸合時產生的火花干擾、當接收電路和負載公用時，負載工作時引起的電壓波動會對接收電路產生的干擾，還有工作地點的電磁干擾太嚴重等。
排除這些干擾可以通過采用：空間上拉開接收機和容易產生電磁干擾的負載之間的距離，在中間增加金屬屏蔽層，降低單片機的時鐘頻率、遙控接收電源采用獨立電源和負載完全隔離、在直流電機兩端增加吸收阻容元件等措施加以消除。
也許你覺得這套模塊的遙控距離太遠，有些浪費，其實不然。筆者曾經用達華電子廠的200米遙控電路制作遙控大門，遙控地點和接收機直線距離不超過40米，實際使用中發現遙控還是不夠可靠，如果換成這套模塊就可以輕松遙控！城市中電磁污染越來越嚴重，遙控電路只有加大遙控功率才能增加遙控距離和工作可靠性。
這也是無奈的選擇，一種惡性循環。
