0-50V/0-3.5A直流電壓電流功率表 STC單片機1602液晶AD實驗

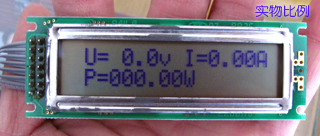

這是我們采用STC 12C5A16S2單片機設計的AD測量板，板上還帶有一塊1602液晶顯示模塊，可以實時顯示電路中的電壓、電流和產生的功率。

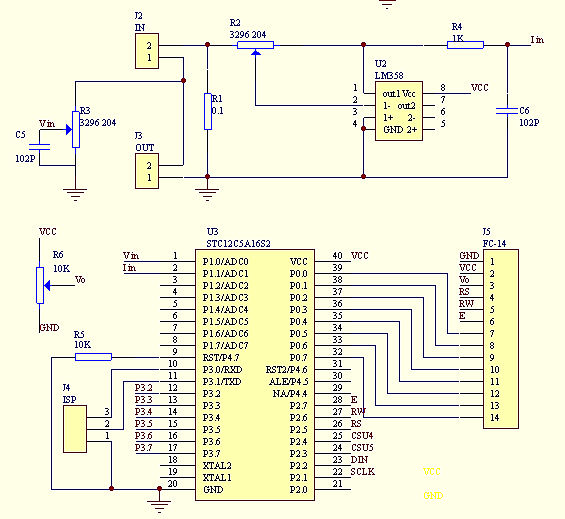

我們采用LM358作為兩個輸入通道的緩沖放大，采用單片機內部的AD轉換功能，精度一般（畢竟10位的AD只有1024分之一的分辨率，0～50伏電壓最高也就是0.05伏的分辨率了，所以選擇了0.1作為最低分辨率）不過一般場合已經足夠，起碼比指針表要強不少了，如果測量電壓的話直接接入J2的插座中，如果還要測量電流，可以將板上的0.1歐姆大功率電阻串入回路，電路會自動根據電壓和電流計算出消耗的功率并顯示出來。
STC單片機1602液晶AD實驗板 缺貨停止郵購！
清單如下：
1、220V電源線一條
2、9V變壓器一個
3、調整好的電路板一塊
4、1602液晶屏排線一條
5、1602液晶模塊一個
STC的單片機帶有ISP接口，可以查考這里下載單片機程序，注意必須選擇片內RC振蕩器（無外部晶振）。電路板背面還預留了兩個貼片的10位的DA芯片5615的位置，可以通過板子的REF口輸出，做成簡易的信號發生器，或者提供給一個數控的基準給調壓電路，來實現數控電源等功能，想做DA實驗的朋友可以自己弄一片貼上試試。
選配件：采用PL2303芯片的USB轉TTL串口模塊 每個12元 含一根4芯杜邦連接線
這是我們用PL2303芯片開發的USB轉串口模塊，采用機器自動焊接都經人工檢測，電路板只有30*16*7毫米，模塊一共引出5根腳，引腳電平為TTL，引腳定義如下：+5V、P3.0 TXD 、P3.1 RXD 、GND 地線 、＋3.3V 。其中＋5V和＋3.3V電源輸出線一般情況下都不用的，不需要連接。
現在購買PL2303模塊我們還贈送一根30厘米長的杜邦連接線，它一頭是四位一體的插座可以直接插到我們的2303模塊上，另一頭是四個獨立的杜邦頭，可以靈活插到設備上，非常方便。
軟件安裝：
點擊下載PL2303.RAR解壓縮運行SETUP.EXE進行安裝，驅動安裝完成后，將模塊的USB插頭插入電腦USB接口即可。鼠標右鍵點擊桌面的“我的電腦”＝》屬性＝》硬件＝》設備管理器＝》端口 看下圖中是否出現紅色橫線所指的PL2303虛擬的COM6，（一般為COM3，不同電腦端口號可能不同）如果出現說明模塊是好的，并且驅動程序也安裝成功了。
支持WINDOWS 98/ME/2000/XP/server 2003/VISTA/server 2008/WIN 7/64/32-bit;
應用舉例
1、STC單片機程序下載
經過測試PL2303用于STC單片機程序下載性能一般，波特率可以嘗試9600、4800、2400，如果不成功可以嘗試將最高最低波特率設定為1200時成功率比較高。
STC單片機下載模式：
USB轉TTL小板RX連接單片機 P3.0 （RX）
USB轉TTL小板TX連接單片機 P3.1 （TX）
USB轉TTL小板GND連接單片機 GND
點擊這里可以下載完整的單片機匯編語言源程序和燒寫文件。
