500米無外殼四通道遙控模塊
這種500米無外殼四通道遙控模塊沒有配電池和四個發射按鍵，天線也變成軟導線，這樣可以進一步縮小體積，便于和單片機或者其它設備組成一個無線報警或者遙控系統，比如和門磁開關組合可以變成無線門磁，和人體熱釋電模塊組合可以變成無線人體傳感器，和單片機組合可以借助單片機強大靈活的控制功能發出不同地址碼和控制碼的發射前端，組成一個一點對多點遙控系統。

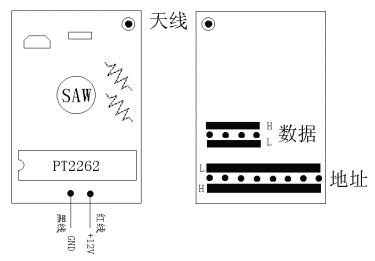

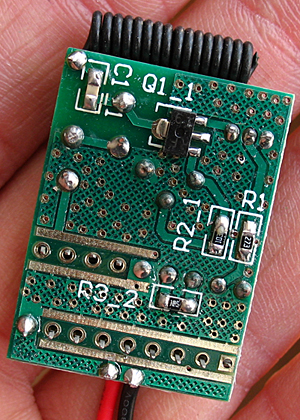

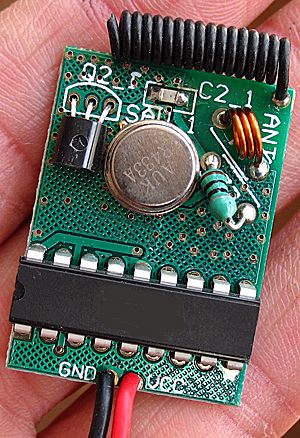

1。500米無外殼發射板A （8路地址碼和4路數據碼都設計在PCB上）
500米無外殼433MHZ發射板A 12元一個
發射模塊的體積為：32 x 23 x 8毫米
發射模塊的體積為：37 x 23 x 8毫米
一． 技術指標
1． 工作頻率315MHz/433MHz。
2． 調制方式:ASK
3． 頻差：min±75KHz max±150KHz
4． 發射功率: 50mW(9V)
5． 工作電流：＜10mA（9V）
6． 頻率穩定度:0.037ppm/℃
7. 工作電壓：4～9V DC
8． 使用溫度范圍：-20℃--+85℃
8． 傳輸速率:≤10Kbps
9． 編碼格式：PT2262或者兼容芯片
10. 振蕩電阻：1.5M
發射機內部采用聲表諧振器穩頻，頻率一致性非常好，穩定度極高，工作頻率315MHZ頻率穩定度優于10－5，使用中無需調整頻點，特別適合多發一收等無線電遙控系統使用，而目前市場上的一些低價位無線電遙控模塊一般仍采用LC振蕩器，穩定度及一致性較差，即使采用高品質微調電容，當溫度變化或者震動后也很難保證已調試好的頻點不會發生偏移，造成發射距離縮短。
這種發射模塊和網站介紹的其它4鍵帶外殼的遙控器功能上有一些差別，帶外殼的遙控器只有當4個按鍵中的一個被按下時才會發射遙控信號，而無外殼A的只要接通電源線就會發射遙控信號。發射模塊上的數據碼設定區決定4路數據通道的高低電平，8位地址碼決定發射模塊的地址碼。

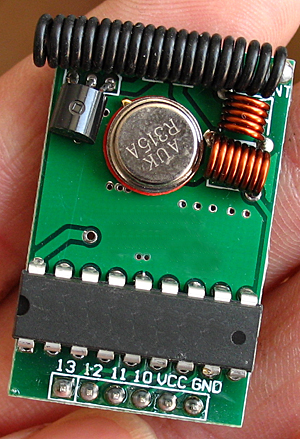

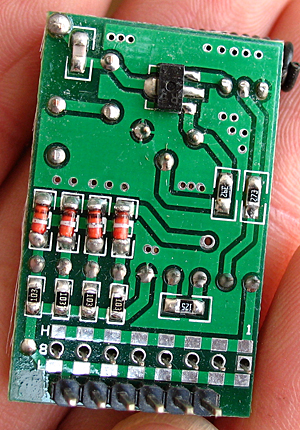

2。500米無外殼發射板B （8路地址碼和設計在PCB上,4路數據碼用插針引出，可以由外部電路控制）
500米無外殼315MHZ發射板B 12元一個 500米無外殼433MHZ發射板B 12元一個
發射模塊的體積為：37 x 23 x 8毫米
一． 技術指標
1． 工作頻率315MHz/433MHz。
2． 調制方式:ASK
3． 頻差：min±75KHz max±150KHz
4． 發射功率: 50mW(9V)
5． 工作電流：＜10mA（9V）
6． 頻率穩定度:0.037ppm/℃
7. 工作電壓：4～9V DC
8． 使用溫度范圍：-20℃--+85℃
8． 傳輸速率:≤10Kbps
9． 編碼格式：PT2262或者兼容芯片
10. 振蕩電阻：1.5M
500米無外殼發射模塊B和A有一些區別，B的數據位全部引出來的，便于客戶用單片機或者其他電路控制，并且只有當10～13四個數據位中有一個以上是高電平時，模塊才會發射高頻信號！

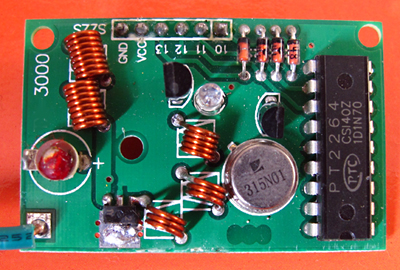

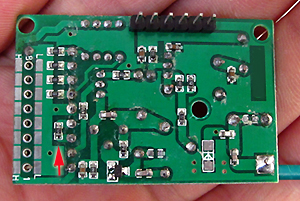

4。2000米無外殼發射板B 32元一個（8路地址碼和設計在PCB上,4路數據碼用插針引出，可以由外部電路控制）
技術指標
1． 工作頻率315MHz
2． 調制方式:ASK
3． 頻差：min±75KHz max±150KHz
4． 編碼格式：PT2262或者兼容芯片PT2264
5． 振蕩電阻：4.7M
6． 頻率穩定度:0.037ppm/℃
7. 工作電壓：6～9V DC
8． 使用溫度范圍：-20℃--+85℃
9． 傳輸速率:≤10Kbps
10．體積為：47.5*30*10毫米
調試方法：
我們這種大功率發射模塊比較“嬌氣”使用不當很容易燒毀，請客戶務必注意電源質量，首先市場上隨處可見的小型可調電源、簡易的RC開關電源、電腦USB電源一般都不行，往往因?yàn)楣β视嗔啃�、濾波不良、電源內阻大，極容易因?yàn)殡娫匆蛩匾鸬母哳l自激（現象：模塊上一些器件發熱、工作電流增大，最終高頻管燒毀）。
應該選取電壓穩定并且濾波良好（至少470UF＋0.1UF濾波電容）的7V直流電源，調試時電壓過高很容易意外燒毀模塊，，將電源的負極和GND連接，正極同時和VCC、13腳連接，這時發射板上的紅色LED就會點亮并發射高頻信號。在電源電壓為6V時發射電流約90毫安，電壓7V時發射電流約100毫安，電壓9V時發射電流約200毫安。可以采用常見的LM7809 9V穩壓芯片供電（7809我們可以提供 1元一個）如果客戶需要和不同振蕩電阻的系統配合，可以自行更換2262芯片的15、16腳之間的振蕩電阻（紅色箭頭處）。
發射模塊上自帶一根23厘米長的發射天線，使用時需要豎立拉直，并且不要緊靠其他物體，大功率發射板需要特別注意，發射時不能用手觸摸發射天線和電路板上發射部分的器件，而且發射板也不要靠近金屬物體，否則極容易損壞高頻器件！
接收模塊：
接收模塊從工作方式分，可以分成超外差接收板和超再生接收板。超再生式接收機具有電路簡單、性能適中、成本低廉的優點所以在實際應用中廣泛采用。
這是超再生接收機等效電路圖:
接收模塊采用SMD貼片工藝制造生產，它內含放大整形及解碼電路，產品技術特點：
1。天線輸入端有選頻電路，而不依賴1/4波長天線的選頻作用，控制距離較近時可以剪短甚至去掉外接天線。
2。接收電路自身輻射小，加上電路模塊背面網狀接地銅箔的屏蔽作用，可以減少自身振蕩的泄漏和外界干擾信號的侵入。
3。接收機采用高精度帶骨架的銅芯電感將頻率調整到315M后封固，這與采用可調電容調整接收頻率的電路相比，溫度、濕
度穩定性及抗機械振動性能都有極大改善�？烧{(diào)電容調整精度較低，只有3/4圈的調整范圍，而可調電感可以做到多圈調整�？烧{(diào)電容調整完畢后無法封固，因?yàn)闊o論導體還是絕緣體，各種介質的靠近或侵入都會使電容的容量發生變化，進而影響接收頻率。另外未經封固的可調電容在受到振動時定片和動片之間發生位移；溫度變化時熱脹冷縮會使定片和動片間距離改變；濕度變化因介質變化改變?nèi)萘�；長期工作在潮濕環境中還會因定片和動片的氧化改變?nèi)萘�，這些都會嚴重影響接收頻率的穩定性，而采用可調電感就可解決這些問題，因?yàn)殡姼锌梢栽谡{(diào)整完畢后進行封固，絕緣體封固劑不會使電感量發生變化，而且由于采用貼片工藝，所以即使強烈震動也不必?fù)?dān)心接收頻點漂移，接收電路的接收帶寬約500KHz，產品出廠時已經將中心頻率調整在315MHz，接收芯片上的微調電感約有5MHz頻率的可調范圍，使用時不要輕易變動，以免影響性能。
超再生鎖存型接收板A-L4 9元一個
體積：48x20x8毫米 振蕩電阻270K。可以和編碼芯片兼容2262，振蕩電阻為1.5M的工作頻率為315M遙控器配套使用。
這款模塊的七根引腳分別為10、11、12、13、GND、VT、VCC，其中VCC為5～6V的正直流電壓，靜態電流2.7毫安，GND為接地端， VT端為解碼有效輸出端，只要遙控器的任意鍵被按下，VT都能同步輸出高電平，松開按鍵時立即為低電平，10、11、12、13是解碼芯片2272的四位數據鎖存輸出端，有信號時能輸出5V左右的高電平，驅動電流約2mA（有限流功能），與發射器上的四個按鍵一一對應，L4芯片輸出的數據能鎖存。
天線可以用一根長度為23厘米的導線直接焊接到天線孔處即可，通常天線長一些可以提高接收靈敏度，圖中紅色箭頭所指的是振蕩電阻，這里用的是270K，可以和1.2～1.5M振蕩電阻的發射器配套使用。
超再生非鎖存型長方形接收板A-M4 9元一個
體積：48x20x8毫米 振蕩電阻270K。可以和編碼芯片兼容2262，振蕩電阻為1.5M的工作頻率為315M遙控器配套使用。
接收板A-M4和A-L4的區別在于輸出的數據是非鎖存的，有遙控信號是數據腳是高電平，遙控信號消失時數據腳立即恢復為低電平。
超再生超小型鎖存型長方形接收板 AX-L4 8元一個
超再生超小型非鎖存型長方形接收板 AX-M4 8元一個
這款超再生帶解碼接收板體積非常小巧只有36x17x8毫米，工作電壓5V，靜態電流3毫安，使用貼片的SC2272芯片，振蕩電阻270K，模塊背面的引腳有功能標注�？梢院�2262芯片，振蕩電阻為1.2～1.5M的工作頻率為315M遙控器配套使用。
超外差系列
超外差接收機價格較高，溫度適應性強，工作穩定可靠，抗干擾能力強，產品的一致性好，接收靈敏度為-101dB。接收機本振輻射低，無二次輻射容易通過FCC或者CE等標準的檢測，符合工業使用規范，適合比較惡劣的環境下全天候工作。
B-L4-315MHZ 超外差插針式鎖存型接收板（16元一個）
體積：41*24*6毫米
B-M4-315MHZ 超外差插針式非鎖存接收板（16元一個）
體積：41*24*6毫米
B-L4-433MHZ 超外差插針式鎖存型接收板（16元一個）
體積：41*24*6毫米
B-M4-433MHZ 超外差插針式非鎖存接收板（16元一個）
體積：41*24*6毫米
體積：48x20x8毫米，工作電壓5V，靜態電流5.6毫安，振蕩電阻270K 接收頻率315M 可以和振蕩電阻為1.2～1.5M的315M2262遙控器配套使用。
超外差接收板左側紅色箭頭所指對的是天線端，可以用一根23厘米導線作為天線。這款采用高性能無線遙控及數傳專用集成電路RX3310A，如果工作頻率為315MHZ采用316.8MHZ的聲表諧振器；如果工作頻率為433MHZ采用435MHZ的聲表諧振器。超外差接收模塊有一個固有的缺點，就是遙控信號過強時會阻塞本振信號造成無法工作，這時只要拉開幾米就能正常工作了。
我們?yōu)榱藴y試接收模塊，在接收模塊的VCC和GND端加5伏直流電壓，在10、11、12、13、17端分別對地接一個發光二極管（發光二極管負極接地）
5V直流電源質量要求純凈穩定，如電腦USB電源、手機充電器電源等干擾極大，遙控接收板可能無法正常工作，建議選用9～12V變壓器電源或者優質開關電源經過LM7805穩壓加220UF＋0.1UF濾波后供電。
帶解碼芯片 315MHZ SYN500R超外差接收板 2272L4芯片 振蕩電阻270K 16元一個
這是目前性能出色的接收模塊，315MHZ上的聲表規格是9.81563；采用SYN500R芯片
迷你超再生學習型多功能接收模塊 每個12元
1。通訊方式：調幅AM
2。工作頻率：315MHZ
3。頻率穩定度：±200KHz
4。接收靈敏度：－105dB
5。靜態電流：≤5MA
6。工作電流：≤8MA
7。工作電壓：DC 5V
8。外形尺寸：30*13*8毫米
這是一款體積超小的學習型接收板，重量只有5克，超再生的接收頭和控制板背靠背焊接在一起，接收板按鈕下方的三個焊點可以設定工作模式，默認出廠時三個焊點懸空處于點動模式，如果將1和中間的焊點短路就變成自鎖模式，如果將2和中間的焊點短路就變成互鎖模式。
本款接收板是模擬2272功能的，VT是解碼有效端， 遙控器任意一個按鍵按下都會同步輸出高電平，ABCD是四個數據位，一般對應遙控器的四個按鍵，所有端口都能輸出5毫安左右電流，可以直接驅動發光二極管或者8050三極管。
編碼芯片為:2262 2260 5026-1 5026-2 5026-3 5026-4 FP527 SMC918 PT2240 EV1527 HT12D HT12E等芯片的遙控器都能和學習型的接收板配套，只要按住學習鍵約1秒，旁邊的貼片LED閃爍，此時只按下遙控器任意一個鍵，LED熄滅表示學習成功；可學習8個以上不同編碼的遙控器并且能永久記憶。如果連續按住學習鍵8秒，可以刪除所有學習成功的地址碼。
小型單繼電器點動接收板 17元一個 技術標準：可以配合工作頻率315MHZ 振蕩電阻4.7M的2262遙控器使用
這款體積只有39*16*15毫米，重量只有8克，它帶有一個小型繼電器，繼電器可以提供一組常開轉常閉的觸點。它采用2272 M4解碼芯片，點動控制輸出。
板的背后有八位地址碼的設定區域，可以通過焊錫短路的方式進行設定，四位的數據碼可以設定具體對應遙控器哪個按鍵控制，模塊使用12V直流電壓供電，靜態電流只有6.4毫安，繼電器吸合時約25毫安。最邊上的插針是負極，第二個是正12V，NC和COM正常時閉合導通遙控時斷開，NO和COM正常時斷開遙控時閉合。
應用領域
1、公共防盜門遙控開啟
很多小區的防盜門都是鑰匙開啟接通電控鎖開門，電控鎖一般是12V直流供電，正給我們的接收板供電，我們用繼電器的常開觸點去控制電控鎖的開啟按鈕，就能實現遙控開鎖，方便進出。
2、滾動碼電動門遙控器的增配
現在很多車庫門都是滾動碼的，在無法增配滾動碼遙控器前提下，我們可以找出控制器上的手動開門/關門按鈕，用這款接收板的繼電器的常開觸點和按鈕并聯，在配合固定碼的遙控器就能實現增配遙控器的目的。
3、特殊設備的改造
這款接收板的體積超小，所以能很方便地植入其他設備中，給其他設備增加遙控功能。
超微型超外差學習型單繼電器接收板 22元一個 技術標準：可以配合工作頻率315MHZ 2262遙控器使用
這是一款體積超小的單繼電器接收板，體積只有33*17*14毫米，重量只有6克，它帶有一個微型繼電器，繼電器可以提供一組常開轉常閉的觸點。采用學習碼設計，可以實現自鎖、點動、互鎖功能。這款產品的特點是支持較低電壓。3.6～5V就能工作，可以采用1節鋰電池供電，而且采用超外差的接收頭，靈敏度和穩定度都有較大的提升，更適合特殊場合使用。
工作模式
A、自鎖模式——將電路板的 1、2焊點短接
B、互鎖模塊——將電路板的 2、3焊點短接
C、點動模式——電路板的 1、2、3焊點開路不焊接（出廠默認模式）
學習方法：
接收板接通3.5～5V直流電源后，板上的紅色LED點亮，按住學習鍵2秒后，紅色指示燈熄滅表示進入學習狀態，按遙控器任意鍵發射信號，指示燈閃亮表示學習成功。長按學習鍵8秒后，清除所有的地址碼。
★本控制器最多可以允許學習8個不同編碼遙控器，學習第9個時，第一個失效。
★本控制器配合固定碼2262/2264/2260/527,學習型1527/2240等遙控器使用，振蕩電阻不限，但4.7M/220K最佳。
直流單繼電器學習型多功能帶外殼遙控接收板 19元一個 體積：65*37*20毫米
工作模式（特別提醒：切換工作方式需徹底斷開交流電源）
A、自鎖模式——將跳線帽的 1、2戴上短接
B、互鎖模塊——將跳線帽的 2、3戴上短接
C、點動模式——將跳線帽全部不戴
學習方法：
接收板接通直流12V電源后，板上的紅色LED點亮，按住學習鍵2秒后，紅色指示燈熄滅表示進入學習狀態，按遙控器任意鍵發射信號，指示燈閃亮表示學習成功。長按學習鍵8秒后，清除所有的地址碼。
★本控制器最多可以允許學習8個不同編碼遙控器，學習第9個時，第一個失效。
★本控制器配合固定碼2262/2264/2260/527,學習型1527/2240等遙控器使用，振蕩電阻不限，但4.7M/220K最佳。
220V交流單路遙控接收板帶外殼 20元一個
這是一款體積比較小的交流單繼電器學習型多功能接收器，可以實現自鎖、點動、互鎖功能，廣泛應用于電動門/窗、起吊設備、閘道、升降器、工業控制及安防行業等領域。
工作模式（特別提醒：切換工作方式需徹底斷開交流電源）
A、自鎖模式——將電路板反面JP2的 1、2焊點短接
B、互鎖模塊——將電路板反面JP2的 2、3焊點短接
C、點動模式——將電路板反面JP2的 1、2、3焊點開路不焊接（出廠默認模式）
學習方法：
接收板接通220V電源后，板上的紅色LED點亮，按住學習鍵2秒后，紅色指示燈熄滅表示進入學習狀態，按遙控器任意鍵發射信號，指示燈閃亮表示學習成功。長按學習鍵8秒后，清除所有的地址碼。
★本控制器最多可以允許學習8個不同編碼遙控器，學習第9個時，第一個失效。
★本控制器配合固定碼2262/2264/2260/527,學習型1527/2240等遙控器使用，振蕩電阻不限，但4.7M/220K最佳。
技術參數：
1、工作電壓： AC220V
2、工作電流： ≤6mA
3、工作溫度： -40℃ - +80℃
4、接收頻率： 315MHz
5、接收靈敏度：-105Db
6、輸出電流： ≤10A
7、尺 寸： 31*54*18m
220V交流大電流單路遙控接收板帶外殼 31元一個
技術標準：可以配合工作頻率315MHZ 2262芯片 振蕩電阻1.5～4.7M的遙控器使用
這是我們最新設計的220伏交流供電單路大功率遙控開關，它采用30A的繼電器可以控制大功率用電器；可學習多達8個不同地址碼的遙控器，并且每個遙控器的所有按鍵都可以學習，可以一個遙控器控制多個開關，也可以多個遙控器控制一個開關，操作簡單配套靈活任意組合；采用大尺寸的螺栓接線柱，便于接線能直接遙控輸出220V交流電壓使用非常方便，帶塑料外殼安裝也非常容易。
技術參數：
工作電壓：AC220V
工作頻率：315MHz
最大負載：2000瓦以下交流負載
工作方式：自鎖、點動、互鎖三種模式可以靈活切換
產品尺寸：55*25*75mm
主要應用于燈具、電動門、窗、起吊設備、閘道、升降器、工業控制及安防行業等領域。
學習方法：
將接收板的接線柱上標有“零線”的接通交流電源的地線，標有“火線”的接通交流電源的火線，這時紅色LED點亮，按下學習按鈕后紅色指示燈熄滅，當連續按住4秒以上時間后紅色指示燈點亮表示已經清除所有的地址碼，這時可以開始學習遙控器：再次按住學習按鈕，紅色指示燈熄滅，這時只要按住被學習的遙控器按鍵就能學習成功，然后客戶可以進行測試。
接收板上標有123的是工作模式跳線帽，當不戴任何跳線帽時是點動模式（連續按住遙控器的按鍵，繼電器持續吸合，松開按鍵，繼電器釋放），當1－2戴有跳線帽時是互鎖模式，按一下遙控器上的按鍵，接收板上的繼電器吸合并保持不變，只有按遙控器上的其他按鍵，繼電器才釋放。，當2－3戴有跳線帽時是自鎖模式，也可以稱為觸發翻轉模式，也就是按一下按鍵，繼電器吸合并保持，再按一下按鍵繼電器釋放。
我們的接收板采用電容降壓供電和交流電源沒有隔離，通電后人體不能觸碰板上的任何器件，包含天線和跳線帽！
交流供電多功能單繼電器接收板帶外殼 20元一個 （和雙繼電器性能一樣，繼電器為單路）
交流供電多功能雙繼電器接收板帶外殼 23元一個
技術標準：可以配合工作頻率315MHZ 2262芯片 振蕩電阻1.5～4.7M的遙控器使用
這是我們最新改進的多功能交流雙繼電器接收板，它直接用220V交流供電配有塑料外殼，它能同時控制A B兩路負載主要應用于電動門、窗、起吊設備、閘道、工業控制及安防行業等領域（實現有線改無線的系統轉接），與無線遙控器配套使用組成一套完整的無線遙控組件，可使要控制的設備達到電機的正、反轉或開關的通、斷轉換。
這款產品的繼電器輸出為獨立繼電器觸點模式，和交流220V之間沒有電氣聯系，是純粹的開關通斷接點，如上圖左，如果需要控制220V交流負載可以參考上圖右的解法即可。
該系列無線接收控制器具有體積小、性能穩定、功耗低之特點, 且應用靈活, 其控制方式有三種，具體分為互鎖、非鎖、自鎖三種。工作狀態：通過工作模式JP3跳線的位置來設定：
互鎖狀態——跳線帽都不戴
自鎖狀態—－跳線帽插在2、3上
非鎖狀態——跳線帽插在3、4上
互鎖型 即:按遙控器1鍵所對應的1路繼電器吸合并保持，2路停止；按遙控器2鍵，1路停止，2路繼電器吸合并保持。
非鎖型 即:按下遙控器1鍵，所對應的1路繼電器吸合，松開遙控器按鍵，1路停止。
自鎖型 即:每一路都是觸發一次翻轉一次，就是按一下為開，再按一下為關。例如：按一下1鍵，1路繼電器吸合并保持，如果再按一下1鍵，1路跳開，其它通道類似，互相之間不會干擾。
產品設置
學習遙控：通電狀態下, 按一下學習鍵松手，學習燈常亮，按一下遙控器的A鍵，蜂鳴器響1下，接著按一下B鍵，蜂鳴器響2下，接著按一下C鍵，蜂鳴器響3下后學習燈熄滅，表示學習完成，如果有多個遙控器參照以上方法學習其它遙控器。
刪除遙控：一直按住學習鍵4秒鐘左右，學習燈閃爍，遙控器刪除。
多用途四繼電器4J－L4遙控接收板 30元一個 體積：71*84*20毫米
（頻率315MHZ/振蕩電阻270K/可以工作在鎖存或者非鎖存模式配套外殼3元一個，配套12V電源10元一個)
這款接收板工作電壓12V，靜態電流7.6毫安，可以和200米四鍵、800米四鍵、2000米四鍵等遙控器配合使用。有實踐經驗的網友會發現,在相同的條件下,采用M4芯片的非鎖存接收板的遙控距離要遠遠小于L4鎖存型的遙控距離，有時只有鎖存型的一半甚至還不到，并且繼電器有吸合不穩定的現象，這是因?yàn)樵诜擎i存狀態，遙控信號需要每秒同步30次左右，當繼電器控制的負載是電機或者是其它容易產生干擾的設備時，設備本身通電后產生的干擾會使遙控信號中斷，從而使繼電器工作在一種跳躍的不穩定狀態。
這里我們采用一種脈沖展寬抗干擾技術方法，仍然采用L4的解碼芯片，通過將17腳輸出的信號做一個0.5秒左右的延時展寬，使遙控輸出信號更加穩定，站長在開發遙控大門的產品時就是采用這種辦法，使遙控更遠、更穩定，實踐證明0.5秒的滯后延時不會影響操作。
這款接收板上的4個繼電器對應發射機的4個按鍵，藍色箭頭處可以用焊錫短路和開路來切換選擇鎖存或者非鎖存模式。默認為開路非鎖存模式，就是按下A鍵，接收板的繼電器吸合，如果松開A鍵，接收板的繼電器釋放。如果用焊錫短路后為鎖存模式，就是按下A鍵，接收板的A繼電器吸合并保持，只有按下B/C/D中的任意一個按鍵時，A繼電器才釋放,按下的那路繼電器吸合，也就是說接收板能記憶上次遙控的狀態，并且能夠自鎖保持，直到接收到下次的遙控指令才改變繼電器的狀態。
每個繼電器都有一個對應的紅色發光二極管來指示它的工作狀態，電路板上左上角的電源插座是12伏直流電源輸入端，每個繼電器都有一個對應的三位接線柱,是一組常開轉常閉的觸點,中間為公共端,左側為常開,右側為常閉,可以控制220V/5A左右的負載，如果長期控制較大負載建議加大電流繼電器220V/20A擴流，延長繼電器壽命。
這款接收板已經有很多客戶長期選購配套他們的產品，因?yàn)殚L期大量使用難免會出現故障，這里我們順便介紹一下4J-L4的維修技巧，首先可以測量一下接收頭兩端是否有5V電壓？，沒有一般是78L05損壞或者PCB斷線（斷線一般發生在焊盤和PCB的連接處，很隱蔽肉眼很難發現，可以用萬用表確認）接收頭是否因?yàn)檫\(yùn)輸擠壓造成焊盤撕裂引起接觸不良？按遙控器時測量接收頭輸出端電壓是否有同步波動？沒有可能接收頭不良，測量2272L4的5V供電是否正常？地址碼區域是否臟污或者和遙控器地址不一致？按下遙控器時17腳是否有同步電壓輸出？如果沒有可能2272損壞，如果10～13能同步輸出信號請檢測總的三極管8050是否不良，可以短路CE腳看看能否工作在鎖存狀態？如果是某路繼電器不工作請檢測這路的8050和LED是否不良？請重點檢查PCB是否斷線，最后可以懷疑繼電器是否不良，可以用試加電壓試驗。按故障發生規律來看：接收頭不良－2272L4損壞－PCB斷線－8050損壞－78L05損壞－LED損壞－繼電器不良。
遙控器產品發貨時默認8位地址碼均懸空，所以不同型號的產品都能互相遙控，但是8位地址碼懸空工作時可能受環境中干擾信號的影響會出現誤動，所以建議客戶參考這里的資料購買后自行更改地址碼，注意：發射和接收必須同步改地址才能遙控！實際遙控距離受實際環境的影響一般為標稱距離的10～50％。
直流供電多功能四繼電器接收板帶外殼 24元一個
技術標準：可以配合工作頻率315MHZ 振蕩電阻1.5～4.7M的2262遙控器使用
直流供電多功能四繼電器接收板使用直流12V供電，它的工作模式采用跳線帽切換更加方便，只要將M1位置的跳線帽戴到L位置為鎖存模式、M為點動模式、都不戴D為觸發翻轉模式。
本產品使用前需要學習對碼才能正常工作，方法如下：
接收板的綠色兩位接線柱按照正確極性接12V直流電壓，然后按一下接收板上白色的學習按鈕（標有MS字樣)，背面的紅色LED點亮，這時只要按被學習的遙控器的按鍵
，接收板上的繼電器就會受控制，表示學習成功，如果要增加其他遙控器，可以按照上述方法反復操作。如果要清除所有的遙控器，可以持續按住接收板上的學習按鈕大約3秒，紅色LED會閃爍3次，可以清除所有以前學習成功的遙控器。
本產品有四路繼電器，新款每個繼電器都增加了狀態指示燈，每路繼電器均為常開轉常閉接點獨立輸出，中間的是公共觸點，上面的是常開觸點、下面的是常閉觸點，可以非常方便地控制燈泡,節能燈,日光燈,電機等各種類型的負載。
查閱PT2262/2272芯片介紹及編碼設置的詳細介紹請點擊
