前景廣泛的無線供電模塊
無線供電技術（無線充電）可以讓接收端隔著空氣、紙張或者塑料外殼等就能實現電能的傳輸，確實大大方便了應用，這項技術是最近才取得突破性的發展并且逐步實用化的。
我們的無線供電采用“磁耦合共振”這種新技術所消耗的電能只有傳統電磁感應供電技術的百萬分之一，當發射端通電時，它并不會向外發射電磁波，而只是在周?chē)纬梢粋�(gè)非輻射的磁場。這個磁場用來和接收端聯絡，激發接收端的共振， 從而以很小的消耗為代價來傳輸能量。在這項技術中，磁場的強度將不過和地球磁場強度相似，人們不用擔心這種技術會對自己的身體和其他設備產生不良影響。
產品1：小功率默認版無線供電模塊 每套34元 單獨的發射和接收模塊均17元

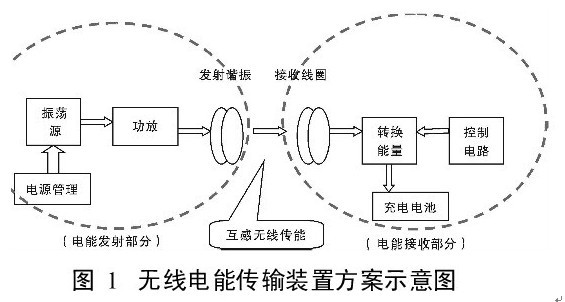

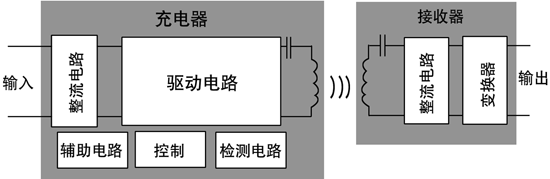

無線供電模塊內部集成了振蕩電路、整形電路、檢測電路、頻率干擾抑制電路、電流自動控制、無線功率發射電路等部分組成。
是專為便攜式電子小產品的無線供電、充電而開發設計的，具有體積小、使用簡便、轉換效率高、價格低廉等特點.主要適用于：手機、游戲機、魚缸燈光、MP3、MP4、成人用品、數碼相機、電動剃須刀、學習機、醫療、水下用品等多種產品的應用。

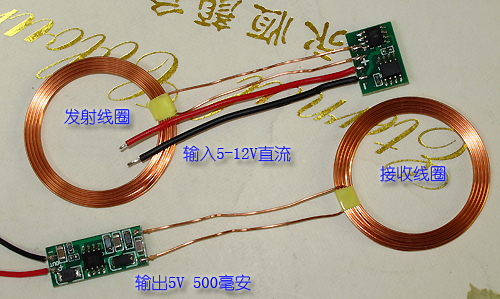

我們最新設計的無線供電模塊，發射模塊可以在5～12V的直流寬電壓下工作，紅線接正電源，黑線接地，也可以直接USB供電，，發射線圈可以用漆包線在直徑40mm的圓上繞20圈，它的電感量約為25～30uH，電感量小時接收輸出電流大，電感量大時接收輸出電流稍小。
無線充電接收電流可高達500mA/5V，基本滿足普通電子產品的短距離無線供電充電需要，模塊還能智能識別負載，可根據負載大小自動增減發射功率，電源轉換效率高達70％，比日本松下無線充電產品的效率還高20％，英國麻省理工學院的成果也僅是60%，剛問世就被日本三洋、福建國家高陽水下工程等巨頭公司項目定購。

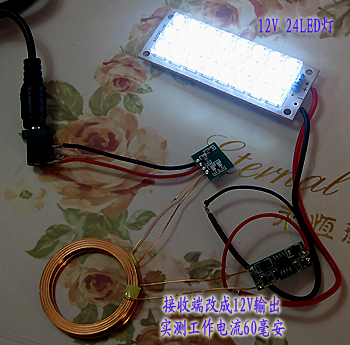

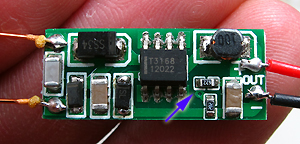

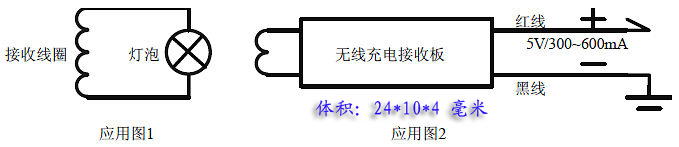

接收線圈選用發射線圈同樣大小匝數繞制，在確定距離后調整線圈的匝數至接收電壓稍高于負載為佳。接收線圈輸出的是高頻交流電壓，可以直接給小燈泡供電，給其它電器供電是必須經過開關穩壓模塊輸出直流5V工作電壓（紅線是正5V，黑線接地），如果希望輸出12V電壓的話，可以把模塊上的6.2K貼片電阻（下圖藍色箭頭所指的位置）改為18K就可以了，實測空載電壓12.45V，電壓提升后輸出電流會相應減小。
發射線圈和接收線圈的距離為1～20mm，如果小電流工作可適當增加接收線圈匝數來增加傳送距離。測試數據:發射線圈：銅線線徑φ0.6mm,線圈外徑40mm,繞20匝，接收線圈同發射線圈，發射線圈接上12V電源:待機工作電流300mA，負載為4.2V600mAH聚合物鋰電池。
收發距離 接收輸出電壓 對4.2V鋰電充電電流若接收距離更遠時需增加些線圈匝數，實際應用時，可調整線圈的匝數來調節功率
1mm 5V 約600mA
2mm 5V 450mA
3mm 5V 360mA
4mm 5V 310mA
5mm 5V 240mA
6mm 5V 210mA
7mm 5V 162mA
8mm 5V 150mA
9mm 5V 132mA
10mm 5V 120mA
11mm 5V 110mA
12mm 5V 70mA
13mm 5V 54mA
14mm 5V 41mA
15mm 5V 28mA
16mm 5V 19mA
17mm 5V 17mA
18mm 5V 10mA
產品2：小功率超薄版無線供電模塊 每套34元 單獨的發射和接收模塊均17元

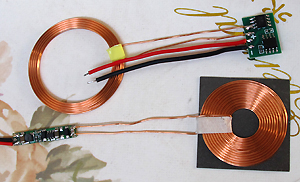

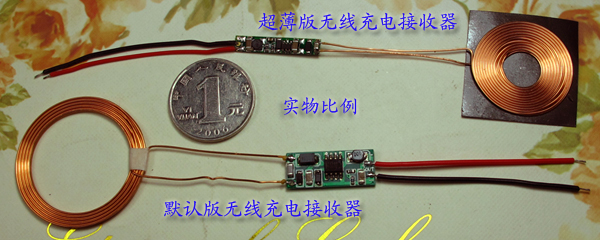

我們最新推出了手機專用的超薄版的無線充電接收器和默認版的區別是：線圈由三層改為單層平鋪降低厚度，穩壓板盡量選用小體積的器件，尺寸只有25*5*2毫米，便于整合到手機等狹小空間中，而且線圈和手機之間還配了一片方形的磁屏蔽材料，功能是防止磁場能量穿透過去，使電池等金屬物體因?yàn)闇u流效應發熱影響性能，正確安裝后輸出電壓為5.2V比較兼容充電器標準。缺點是輸出電流比默認版的小30％，主要是超薄電感大電流時容易過熱，限制了功率輸出。
注意：超薄版的帶有磁屏蔽貼，所以線圈的安裝有正反面區分，裝反后輸出電壓很低，客戶可以翻轉一下解決。發射模塊的供電最好選用12V直流電源，帶整流濾波的，有客戶用手機充電器供電，有些行有些不行不推薦使用，甚至有客戶用射燈的簡易12V電源是不行的。
選配件：配套12V/1A交流穩壓電源 10元一個 配套的電源插座 0.5元一個
交流穩壓電源的功能是提供12V直流電壓，使用時可以通過電源插座或者剪掉插頭引線，用萬用表確認輸出線的極性，通常紅線是正12V接紅線，藍線是地接入黑線即可。
調試技巧：
很多用戶對電子DIY沒有經驗導致意外損壞模塊，正確的方法如下：準備一個萬用表（沒有合適工具就是對自己不負責），找一個輸出電壓在7～12V之間的直流穩壓電源，電源的正極接發射模塊的紅線，黑線接負極，這時將萬用表串入電源回路測量一下靜態電流，正常值約65毫安，將接收模塊的感應線圈放在發射模塊的發射線圈上，用電壓檔測量輸出電壓，正常值約5.2V，表示模塊一切正常，有磁屏蔽貼的如果發現輸出電壓很小可以翻轉一下接收線圈，輸出電壓就會正常了。需要注意發射線圈不要緊靠大的金屬物體，金屬內會形成渦流效應造成嚴重發熱，發射端也會因?yàn)檫^(guò)載燒毀。輸出端接的負載也要慎重考慮，有些智能手機充電電流過大也會造成過載最終燒壞模塊，和負載接好后應該測量一下輸出電壓和輸出電流。無線充電的輸出電流會隨著感應線圈之間距離增大而迅速減小，這是無線供電的特性決定的。

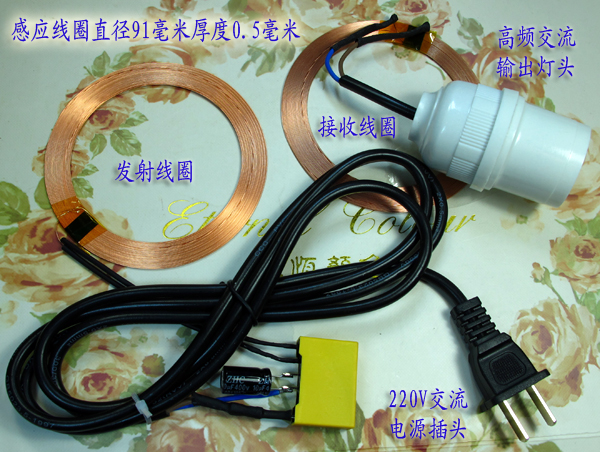

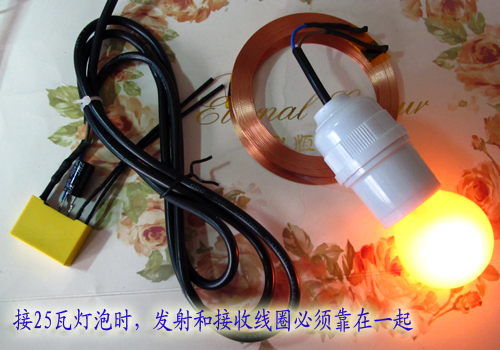

產品3：交流25W大功率無線供電模塊 每套138元 （需要38LED燈的另外購買）
采用220V供電方式體積小輸出功率大，可用于多種無線充電供電場合
主要參數：
輸入電壓：交流220V
靜態電流：20mA
發射板尺寸：32mm*50mm*10mm
發射線圈尺寸：91*0.5毫米
接收輸出功率：25W
接收輸出頻率：80～100KHZ
接收線圈尺寸：91*0.5毫米
注意事項：
1、發射端直接采用220交流供電，所以發射端的任何器件都是和市電沒有隔離的，觸摸上面的金屬部分都可能導致電擊或者觸電，請做好防護措施后實驗，沒有電工經驗的客戶務必小心。
2、輸出線圈輸出的是80～100KHZ的高頻交流電壓，和常見的50HZ交流電有所區別，接電阻類的負載如燈泡等沒有差別，但是很多感性負載如電源工頻變壓器會無法正常工作，小功率的開關電源也要注意一下頻率，小功率的容性負載可以帶動，但是這種電壓有諧波，有可能讓電容過壓，輸出的交流高頻電壓可以直接點亮小功率的熒光燈，如果客戶在測試時發現負載不正�；蛘甙l(fā)熱有異味時請及時停止斷電。

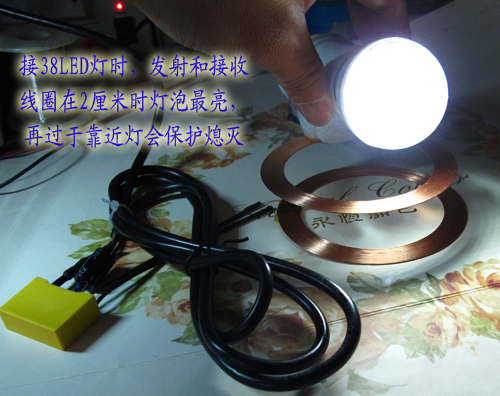

測試選配件：38個LED的交流220V白色節能燈 成品每個12元 實測耗電1.9W
這是采用38個白色LED的交流220V節能燈，采用無鉛免焊接燈座，外觀比較漂亮實際耗電才1.9W，這款燈非常適合用于客廳天花板筒燈，客廳天花板筒燈的功能主要是烘托氣氛，要求安裝數量多，單個燈亮度不需要很高但是光線要集中。我們這款燈還適合一些例如走廊、衛生間等夜間低照度照明的場合使用。
應用領域：
0、手機、MP3之類的無線充電
現代人已經越來越離不開手機之類的電子小產品了，但是頻繁充電既麻煩而且經常拔插接頭及容易損壞，使用我們的無線充電模塊，只要把手機放在充電平板上就能自動充電，還能隨時拿走或者接聽電話，真是太方便了。
應用實例：

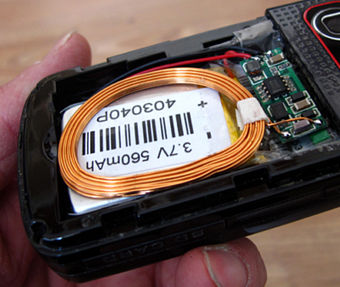

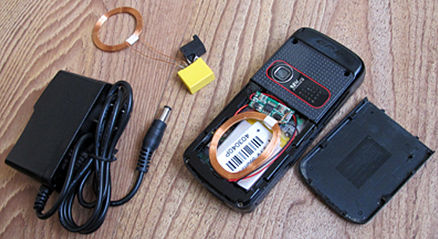

首先把原配的電池?fù)Q成厚度略微薄一些的鋰電池，騰出2毫米左右的感應線圈厚度，把感應線圈和輸出穩壓板嵌入電池倉。
輸出的5V電壓，接入手機的USB充電口，利用手機內部的充電管理芯片給手機電池充電比較安全，需要注意的是因?yàn)殡姵厥墙饘袤w在感應線圈的渦流效應下會被加熱，所以無線充電時請檢查電池是否過熱，如果過熱請停止使用注意安全。
在手機上應用時，接收線圈最理想的位置是放置在手機和保護套之間，有些保護套較厚的可以直接嵌入到保護套內，這樣既和電池保持一定距離又和發射線圈盡量靠近，提高充電效率。

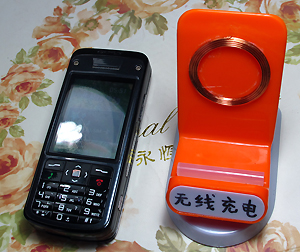

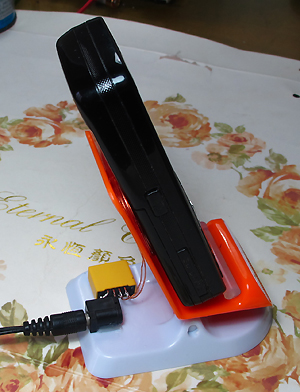

這是實驗成功的手機樣品，在通過無線供電進行充電。
還有一種不破壞手機改成無線充電的方法,將超薄的接收線圈和穩壓板放在手機和保護套之間,找一個手機的USB充電插頭,將接收板輸出的5V電壓接入U(xiǎn)SB的相應電源線即可。

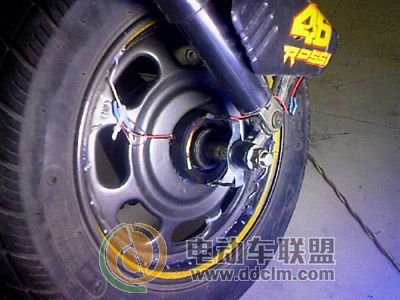

1、電動車、摩托車改裝成無線輪轂燈

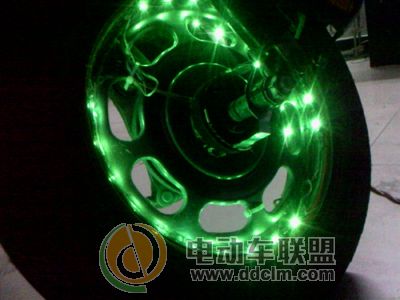

在車輪上安裝一圈燈帶，然后采用無線供電，夜間車輪轉動時會如同一個風火輪，非常的拉風哦（具體改裝細節需要自行根據車輛結構摸索實踐，我們不能承諾成功的）。
2、水族箱中燈光和水循環系統的供電
一個全透明的魚缸中不斷發出漂亮的七彩燈光一定會讓觀賞者非常好奇，它的電是如何來的呢？秘密就在于我們的無線供電模塊，這類應用也是非常有市場前景的。
3、隱蔽產品的電源提供
某些特殊場合需要將一種功能隱蔽安裝進其他產品的外殼中，通常會采用電池供電，這就產生呢如何充電的難題，如果引出充電接頭就會容易被人察覺，使用我們的無線充電模塊是最好的解決方案。
4、親水類產品的供電
例如電動牙刷、電動剃須刀這類產品經常和水接觸，通常很難對充電口進行防水處理，采用呢我們的無線充電，可以將電池部分完全密封，徹底防塵防水，并且提高產品檔次增加附加值。
5、設計防水手機或者對講機
市面上的手機、對講機一般都采用插接式觸點充電，這樣很難進行真正的防水，采用無線供電可以進行全密封設計徹底防水。
6、無線射頻卡的拓展應用
傳統的無線射頻卡技術產生的能量很小，因此只能實現短距離身份確認的功能，而我們的模塊能提供500毫安的電流，大大拓展了應用功能，例如可以加入語音提示、聲光顯示或者無線發射等功能，很多場合還能采用無電池設計，既降低了成本還能提高產品的使用壽命。
7、人體醫療領域
有些醫療器材必須在人體內部工作，如定時藥劑泵、膠囊內窺鏡等，采用無線供電方案可以大大延長器材的工作時間，極具實用價值。
