微型高效開關升壓/降壓模塊

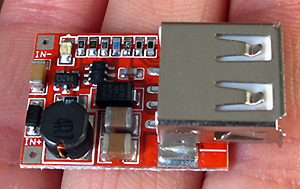

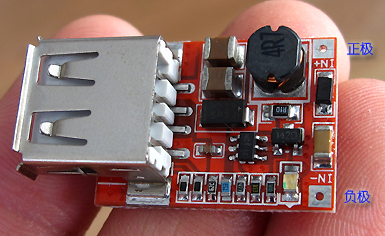

產品2：高效 1A USB口升壓模塊 每個10元
新產品特點：
1：采用美國原裝進口芯片和擴流MOS管，絕對不是國產芯片。
2: 輸出電流擴大到額定1A，最大可以輸出1.5A，采用2A 的肖特基二極管，余量充足。
3: 采用新方案設計，電路設計不需要電解電容和鉭電容（電解電容壽命短，鉭電容有爆炸的危險）。采用的現在高端電路上用的陶瓷電容（MCC）3顆。紋波非常低，只有幾十毫伏，同行很多紋波都達到了500毫伏以上,對設備會造成一定的傷害，甚至可能導致設備工作異�；驌p壞。
4：具備負載指示燈兼欠壓指示（當電池電壓小于3V 藍色貼片指示燈在帶負載的情況下會逐漸熄滅，當電池電壓大于2.7V 帶負載的時候指示燈亮，不帶負載的時候指示燈微亮）
5: 超小體積，28.9(長)*18.8(寬)*8.5(高)毫米
6:電路轉換效率高，效率高的時候超過90%，在單節鋰電池的效率最低也大于80%，不像同行有些效率只有60～70% 的效率。
7：輸入小功率反接保護，如果你電池帶有2A 的保護板 當你輸入電源正負極接反后，保護板會保護，，注意當沒有保護板或者輸入電流大于2A ，輸入反接保護會失效，會導致模塊損壞。
8：超低靜態電流低于100微安。連接在電池上無需加開關。
9：具備iPhone蘋果手機充電識別電阻，支持蘋果系列產品充電。
模塊參數：
模塊性質：非隔離升壓模塊（BOOST）
輸入電壓：1-5V 帶欠壓指示（輸入電壓低于2.7V LED指示燈滅）
輸出電壓：5.1-5.2V
輸出電流：額定1A-1.5A（單節鋰電輸入），最大1.5A（單節鋰電輸入）
轉換效率：最高96%（輸入電壓越高，效率越高）
開關頻率：500KHz
輸出紋波：30mV(MAX) 20M帶寬 (輸入4V 輸出 5.1V 1A)
欠壓指示：帶負載LED指示燈亮（輸入電壓低于2.7V LED指示燈滅）
工作溫度：工業級（-40℃到 +85℃）
滿載溫升：30℃
靜態電流：130uA
負載調整率：±1%
電壓調整率：±0.5%
動態響應速度：5% 200uS
短路保護：無,如果要有短路保護可以再輸入加裝 鋰電池保護板，或使用帶保護的鋰電池。
輸入反接保護：無，如果需要反接保護，請配我們的 反接保護板。
接線方式：焊接
輸入方式：IN+輸入正級, IN-輸入負極
輸出方式：標準USB
應用范圍：
1）.DIY一個移動電源，只需要在輸入接一節電池供電，就可以輸出5V電壓為您的手機、MP3、MP4、PSP充電，非常簡單方便哦。
2）.為您的電子設備供電，當您的設備需要5V供電的時候，然而您現在手里只有節鋰電池供電，用我們這個模塊可以直接升壓到5V，解決您的困擾。
3）.系統前級供電，當您在做某個項目的時候輸入為電池供電（1-5V）的時候，而您的系統板又需要5V穩定電源，那您選我們這個模塊將是您最好的選擇，不用調試直接上機即可工作，輕松做到高效大功率升壓。
常見問與答：
1.為什么我的模塊設計成這個形狀?
答：我們的模塊是為了您方便您焊接而設計的，你也可以去掉USB座，把模塊直接焊接在PCB 上面，封裝為DIP-24。
2.模塊工作的效率如何？我是用在電池上面要求效率很高可以使用嗎？
答：這個模塊的工作效率是在非同步整流中算非常高了的，我們實測試最高效率可以達到96%。還有就是朋友們不要盲目追求高效率，高效率是和價格成正比，比如你需要5V 0.5A的電源，80%的效率損失的能量有0.625W，90%的效率損失的能量有0.278W，您覺得有必要去為這個0.3W的功率去提高一倍的成本呢。選一個合用的就可以了。
3.這個電源模塊有短路保護嗎？我在使用的時候不小心輸出短路了會燒壞嗎？
答：沒有短路保護，如果您需要短路保護，請?jiān)谳斎攵舜?lián)自恢復保險絲。
4.這個電源模塊有輸入反接保護嗎？我在使用的時候不小心輸入電源接反了會燒壞嗎？
答：沒有反接保護。
5.這個模塊電流可以在5V 1000mA長時間運行嗎？
答：這個模塊設計功率為5W，他可以在5W功率長時間運行，5V*1A=5W因此是可以長時間運行的。。
6.我需要2A左右的電流，這個模塊可以并聯工作嗎？
答：輸出直接并聯是不可以的，他們之間會形成很大的環流，如果您要輸出并聯工作，您需要把每一個模塊的電壓調成一致誤差小于50毫伏，這樣即可工作，還需要注意避免單個模塊超載，輸出功率應該不超過模塊總功率的70%。建議選用我們更大電流的升壓模塊。
7.這個模塊的工作環境溫度是多少，可以達到工業級嗎？
答：可以，工作溫度為-40到85度

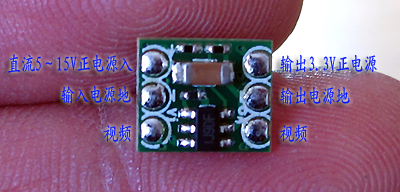

產品3：超微薄小 3.3V 高效開關降壓模塊 8元一個
1.輸入電壓:DC4.5-15V
2.輸出電壓:DC3.3V
3.輸出電流：100毫安
4.模塊大小: 9*7.5*5 毫米
5.工作溫度: -10℃~55℃ RH95% Max
6.重量:0.3克
這是專為微型COMS攝像頭設計的降壓模塊，和傳統的LM7805線性穩壓模塊相比，具備高效、不發熱、體積微小、電源利用率高等優點。

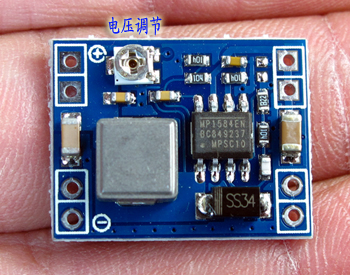

產品4：超薄超輕高效可調開關降壓模塊
8元一個
這是一款體積超小的可調開關穩壓模塊，輸出紋波小、最大3A輸出。性能優于LM2577系列。適用于DIY移動電源，監控電源，兒童車電源，攝像頭電源，車載電源，通信設備供電，各種對體積和重量有苛刻要求的場合（如航模領域）這款模塊的效率極高，正常工作不發熱，順時針調整微型電壓電位器時電壓降低，逆時針調整升高，默認出廠時電壓大致在10V左右，調整時務必小心溫柔，為了提高輸出電壓的穩定度，建議客戶在輸出端并聯一個47UF以上的濾波電容。
性能參數：
輸入電壓 4.5V～28V
輸出電壓 0.8V～20V
輸出電流 3A（最大）
轉換效率 96%（最高）
輸出紋波 <30mV
開關頻率 1.5MHz（最高），典型1MHz
工作溫度 -45～85℃
重量 2克
尺寸大小 22mm * 17mm * 4mm（長*寬*高）

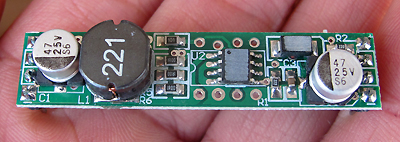

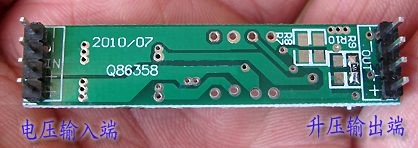

產品5：12V升壓模塊 12元一個
這種升壓模塊的輸入直流電壓為3.3～9V，可以升壓到12V并穩壓輸出，最大負載輸出電流200mA左右。適于單芯鋰電池3.7V等升壓供電。體積大小為11*50*9毫米，采用貼片全新工藝，整齊干凈；背部 IN“+ -”分別接3.7V的輸入正負極，標記相同的++/--是相互連通的，可以只接其中的一個，OUT“+ -”分別接12V輸出正負極。接線請先確定連接正確，無短路后再通電，否則燒壞芯片自負。這種升壓板很適合12V供電的攝像頭使用。

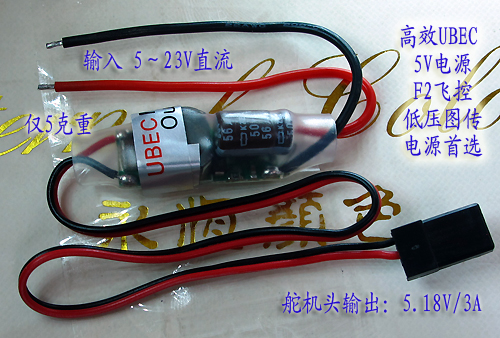

產品7：高效UBEC開關降壓模塊 15元一個
產品8：4～30V 兩線制直流數字電壓表 19元一個
這是一款比較小巧的數字電壓表，實物大小和圖片比例一致，采用最方便的兩線制，具有反接保護功能，線接反不會燒。只要把紅線接被測量的正極，黑線接地就能實現測量和供電，非常方便，可以廣泛用于DC-DC模塊的輸出電壓指示；摩托車、電動車、汽車的蓄電池電壓指示等。最高電壓超過30V有燒毀的危險。
本電壓表基本性能參數如下：
開口尺寸：45.5mm*26.5mm
外形尺寸：48mm*29mm*21mm
量程：DC4～30V
顯示：三位0.56 LED數碼管
顯示顏色：紅色
刷新速度：約500ms/次
測量精度：0.1V
供電電壓:DC4～30V(與測量共線)
工作溫度：-10℃~65℃
工作電流：10毫安

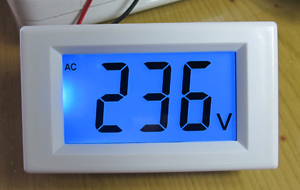

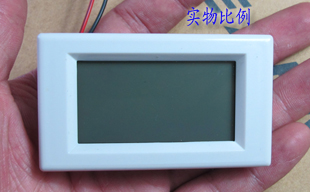

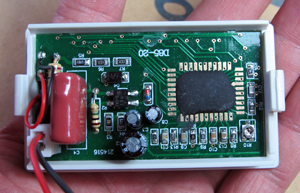

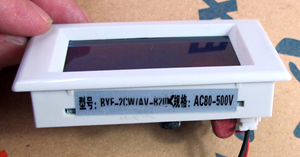

產品11：兩線制低功耗液晶帶背光交流數字電壓表 AC80～500V 24元一個
這款兩線制低功耗液晶帶背光交流數字電壓表，采用最新MCU數字單片機技術，讀數直觀清晰，功耗低，可靠性高，抗干擾性強。電源功耗小于0.2VA，長期工作不發熱�？梢灾苯訙y量220V或者380V的交流電壓，非常方便。
本電壓表基本性能參數如下：
開口尺寸：68mm*38mm
外形尺寸：70*40*25mm
測量量程：AC80～500V
表計顯示：三位0.56″藍底黑字
刷新速度：約500mS/次
供電電源：AC80～500V（與輸入共線）
工作溫度：-10℃～65℃

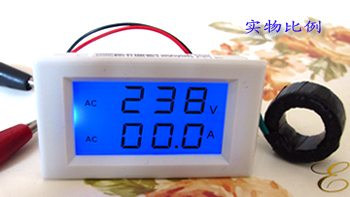

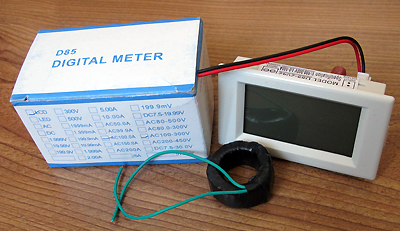

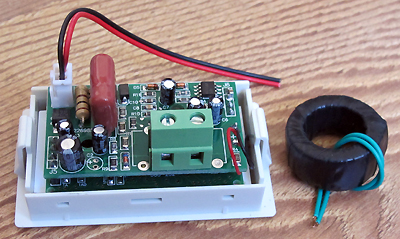

產品12：交流液晶顯示帶背光交流電壓電流表 AC100～300V/0～100A 42元一個

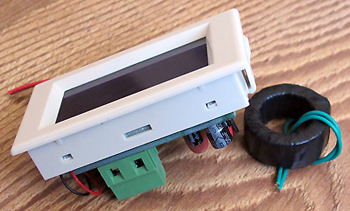

傳統的電壓表電流表都是分開獨立的，這款表上能同時顯示交流電壓和電流，看起來清晰直觀。甚至能容易地?fù)Q算出實時功率，我們采用100A的分體式精密電流互感器，只要將被測量的導線穿過檢測環即可，互感器還能用導線延長到合適位置，安裝變得非常方便，整個表計也不用單獨配備電源供電，廣泛用于配電箱，配電柜，穩壓器，教學用具，家用小型配電箱等等。
性能參數：
測量精度：1％ 正負2個字
測量范圍：AC100～300V/0～100A
外形尺寸：70*40*32毫米
面板開孔：68*38毫米
應用舉例：
家庭配電箱實時電流電壓表：一般的家庭都裝有一個配電箱，只要把一根總回路導線穿過互感器的黑色檢測環，兩根綠色的電流二次線接入綠色的接線柱，白色接插件引出的紅黑線是電壓檢測線，只要跨接在220V交流電源上，并在配電箱子面板上開一個68*38毫米的孔即可，這樣你可以隨時觀察家里的負荷是否超載？電壓是否在正常值？離家時看看是不是還有大功率的電器忘記關閉，詳細改裝教程。
