20秒OTP型廉價超小語音單片機
蓋茨今年曾經說過：未來5年中觸摸、視覺和語音界面將變得非常重要！也就是所謂的“自然用戶界面”。如何設計更加人性化的人機界面已經變得非常迫切！讓我們的產品能夠開口說話，和使用者進行更良性的互動，無疑會大大提高產品的競爭能力！
應用領域：
在生活中我們會經常碰到這些情況：空調突然罷工了，提示E1錯誤，好不容易請維修人員來檢查后發現僅僅是濾網臟堵了，清洗一下就OK了，打印機突然壞了，跳出一堆英文代碼，搞了半天才發現原來是卡紙了，對于普通客戶很容易被一些常見故障難倒，而專業人員趕來卻發現是舉手之勞的小問題，如果設備在出錯時能夠進行語音提示如：“空調濾網臟堵，請斷電清洗一下！”“打印機卡紙，請從機器后側打開后擋板取出被卡的紙張！”這樣無疑會大大提高效率。
我們的產品應用范圍幾乎可以涉及到所有的語音場所，如報站器、報警器、提醒器、鬧鐘、學習機、智能家電、治療儀、電子玩具、電訊、倒車?yán)走_(dá)及各種自動控制裝置并工業應用的要求。
產品特點：
1．性能高度集成，外圍無需任何元件，只需一個104濾波電容。
2．體積超小、低電壓供電，靜態基本不耗電。
3．高品質音質，聲音比較大
4．支持多種控制方式，支持按鍵控制和串行脈沖控制。
5．批量供貨價格具有絕對優勢。
6．可以直接驅動LED。
性能參數：
1、錄音時間：20秒，建議錄音時間為10秒，可以得到非常好的音質
2、工作電壓：2.4～4.5V直流
3、音頻輸出：直接推動0.5W/8Ω揚聲器
4、封裝形式：DIP8（批量時可以提供SOP8）

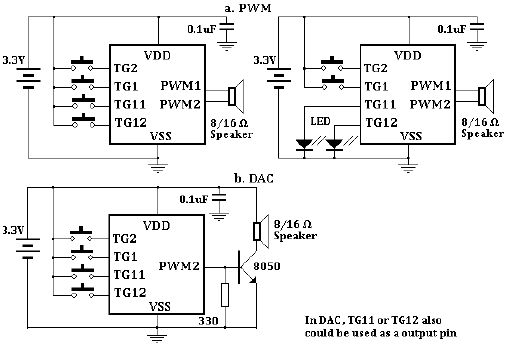

應用接線：
我們這款單片機性能已經高度集成，所以接線非常簡單，它可以直接驅動喇叭并能發出較大的聲音（5米外能清楚聽清），也可以通過三極管放大后驅動喇叭，它還有4根引腳，其中TG1、TG2只能作為輸入觸發端（和正電源導通時，觸發語音播放）另外的TG11、TG12既可以作為輸入觸發端，也可以作為輸出驅動端，需要注意的是下面的圖紙有一些錯誤，我們現在的產品輸出驅動是低電平下拉驅動，也就是說發光二極管的正極應該和正電源連接，負極接TG11或者TG12，這樣LED才能正常工作，而且我們還能設置輸出驅動模式，可以選擇播放語音時TG11/TG12輸出1HZ閃光、3HZ閃光、6HZ閃光或者常亮模式，這樣就能實現在播放語音的同時LED閃光或者執行其他動作，如電機運轉等等。
我們的芯片還能支持串行脈沖控制模式，例如我們在芯片內燒錄8段語音，我們控制播放時先給TG2發出一個15毫秒的低電平復位脈沖，然后再給TG1發送15毫秒低電平的播放哪段的數量脈沖，如連續發5個脈沖，表示播放第5段語音。
| 封裝引腳 |
引腳標號 |
簡述 |
1 |
TG2 |
輸入端2 |
2 |
TG1 |
輸入端1 |
3 |
TG11 |
輸入/輸出端 |
4 |
TG12 |
輸入/輸出端 |
5 |
VSS |
電源地 |
6 |
PWM2 |
接喇叭 |
7 |
VDD |
電源正 |
8 |
PWM1 |
接喇叭 |
我們這款語音單片機是OTP型的，也就是說是一次性的，它燒寫進去的語音無法再進行修改，這樣的好處是可以把成本控制的非常低，而且不需要錄音電路，所以外圍也比較簡單，但是也要求錄入的語音質量必須滿足要求。
音源的獲得：
1、請專業播音員錄音
請專業播音員真人錄音的效果是最好的，而且費用也沒想象的高，我網站的語音解說就是委托http://www.fmlu.net錄制的，客戶也可以到淘寶尋找其它專業錄音。
2、網上下載一些語音合成軟件，免費的軟件一般語氣生硬，專業的聲音自然流暢，都需要付費客戶可以點擊這里下載聲音文件試聽聲音效果。
3、網上搜索現成的語音文件，看你運氣了，也許就能找到需要的語音。
將音質滿意的音源委托我們燒寫到語音單片機中，客戶可以少量測試整體效果，滿意后批量訂貨。
語音單片機打樣費用 初次 50元 （相同內容的語音下次燒錄時無需此費用）
20秒OTP語音單片機 每片5元 100片以上 每片2元
配件價格：
1、塑料外殼產品F 4.5元一套，含0.5W、8歐喇叭一個和2節5號電池盒
2、調試電路用彩色連接線 10根/10元
3、點陣式萬能實驗小板 1元一片
4、40位園孔式軍用IC插座 4元一根（可以直接插語音單片機的針狀引腳）
5、電容元件包 18元一包
6、四爪微型輕觸開關
0.5元一個
