BISS0001是一款具有較高性能的傳感信號處理集成電路，它配以熱釋電紅外傳感器和少量外接元器件構成被動式的熱釋電紅外開關。它能自動快速開啟各類白熾燈、熒光燈、蜂鳴器、自動門、電風扇、烘干機和自動洗手池等裝置，特別適用于企業、賓館、商場、庫房及家庭的過道、走廊等敏感區域，或用于安全區域的自動燈光、照明和報警系統�！�

*CMOS工藝
*數�；旌�
*具有獨立的高輸入阻抗運算放大器
*內部的雙向鑒幅器可有效抑制干擾
*內設延遲時間定時器和封鎖時間定時器
*采用16腳DIP封裝

引腳	名稱	I/O	功能說明
1	A	I	可重復觸發和不可重復觸發選擇端。當A為“1”時，允許重復觸發；反之，不可重復觸發
2	VO	O	控制信號輸出端。由VS的上跳變沿觸發，使Vo輸出從低電平跳變到高電平時視為有效觸發。在輸出延遲時間Tx之外和無VS的上跳變時，Vo保持低電平狀態。
3	RR1	--	輸出延遲時間Tx的調節端
4	RC1	--	輸出延遲時間Tx的調節端
5	RC2	--	觸發封鎖時間Ti的調節端
6	RR2	--	觸發封鎖時間Ti的調節端
7	VSS	--	工作電源負端
8	VRF	I	參考電壓及復位輸入端。通常接VDD，當接“0”時可使定時器復位
9	VC	I	觸發禁止端。當Vc<VR時禁止觸發；當Vc>VR時允許觸發(VR≈0.2VDD)
10	IB	--	運算放大器偏置電流設置端
11	VDD	--	工作電源正端
12	2OUT	O	第二級運算放大器的輸出端
13	2IN-	I	第二級運算放大器的反相輸入端
14	1IN+	I	第一級運算放大器的同相輸入端
15	1IN-	I	第一級運算放大器的反相輸入端
16	1OUT	O	第一級運算放大器的輸出端

工作原理

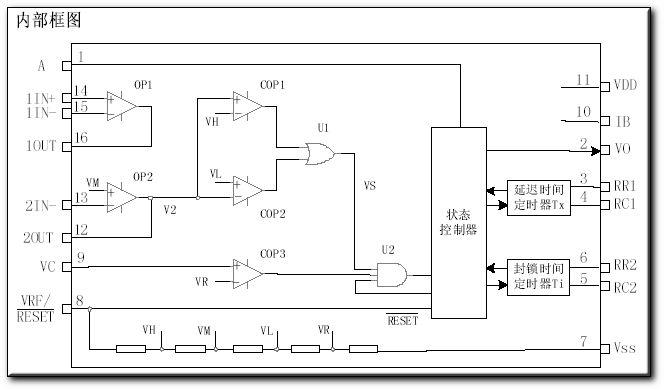

BISS0001是由運算放大器、電壓比較器、狀態控制器、延遲時間定時器以及封鎖時間定時器等構成的數�；旌蠈Ｓ眉呻娐�。

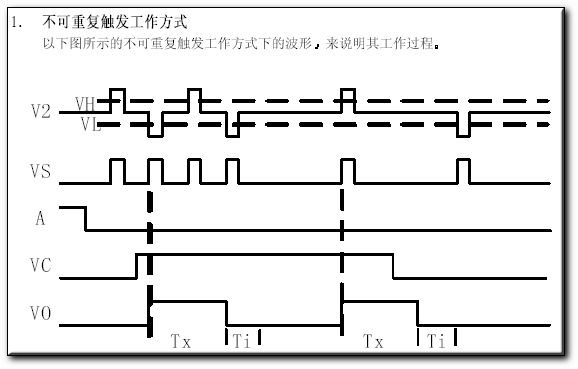

    以下圖所示的不可重復觸發工作方式下的波形，來說明其工作過程。不可重復觸發工作方式下的波形

    首先，根據實際需要，利用運算放大器OP1組成傳感信號預處理電路，將信號放大。然后耦合給運算放大器OP2，再進行第二級放大，同時將直流電位抬高為VM(≈0.5VDD)后，將輸出信號V2送到由比較器COP1和COP2組成的雙向鑒幅器，檢出有效觸發信號Vs。由于VH≈0.7VDD、VL≈0.3VDD，所以，當VDD=5V時，可有效抑制±1V的噪聲干擾，提高系統的可靠性。 COP3是一個條件比較器。當輸入電壓Vc<VR(≈0.2VDD)時，COP3輸出為低電平封住了與門U2,禁止觸發信號Vs向下級傳遞；而當Vc>VR時，COP3輸出為高電平，進入延時周期。當A端接“0”電平時，在Tx時間內任何V2的變化都被忽略，直至Tx時間結束，即所謂不可重復觸發工作方式。當Tx時間結束時，Vo下跳回低電平，同時啟動封鎖時間定時器而進入封鎖周期Ti。在Ti時間內，任何V2的變化都不能使Vo跳變?yōu)橛行顟B(tài)（高電平）,可有效抑制負載切換過程中產生的各種干擾。

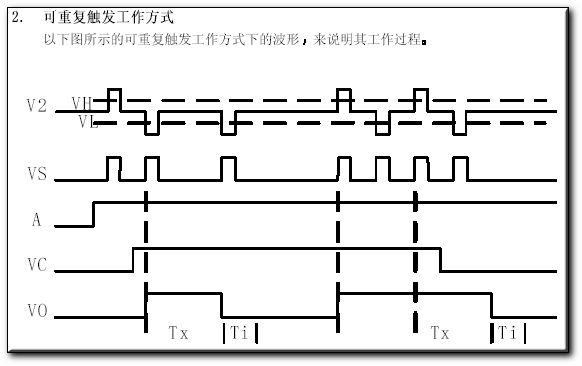

    以下圖所示的可重復觸發工作方式下的波形，來說明其工作過程。可重復觸發工作方式下的波形在Vc=“0”、A=“0”期間，信號Vs不能觸發Vo為有效狀態。在Vc=“1”、A=“1”時，Vs可重復觸發Vo為有效狀態，并可促使Vo在Tx周期內一直保持有效狀態。在Tx時間內，只要Vs發生上跳變，則Vo將從Vs上跳變時刻起繼續延長一個Tx周期；若Vs保持為“1”狀態，則Vo一直保持有效狀態；若Vs保持為“0”狀態，則在Tx周期結束后Vo恢復為無效狀態，并且，同樣在封鎖時間Ti時間內，任何Vs的變化都不能觸發Vo為有效狀態。

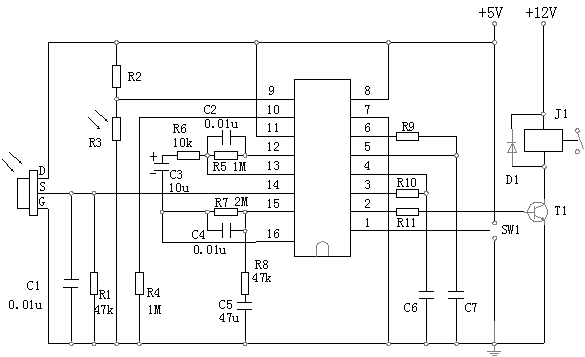

上圖中，運算放大器OP1將熱釋電紅外傳感器的輸出信號作第一級放大，然后由C3耦合給運算放大器OP2進行第二級放大，再經由電壓比較器COP1和COP2構成的雙向鑒幅器處理后，檢出有效觸發信號Vs去啟動延遲時間定時器，輸出信號Vo經晶體管T1放大驅動繼電器去接通負載。

上圖中，R3為光敏電阻，用來檢測環境照度。當作為照明控制時，若環境較明亮，R3的電阻值會降低，使9腳的輸入保持為低電平，從而封鎖觸發信號Vs。SW1是工作方式選擇開關，當SW1與1端連通時，芯片處于可重復觸發工作方式；當SW1與2端連通時，芯片則處于不可重復觸發工作方式。圖中R6可以調節放大器增益的大小，原廠圖紙選10K，實際使用時可以用3K，可以提高電路增益改善電路性能。輸出延遲時間Tx由外部的R9和C7的大小調整，觸發封鎖時間Ti由外部的R10和C6的大小調整，R9/R10可以用470歐姆，C6/C7可以選0.1U。

360度球形菲涅耳透鏡，每個1.5元（臺灣生產）

焦距：10.5 毫米
角度：120°
探測距離：7米
尺寸：Ф23
體積：24*24*15毫米

這款透鏡分成上下兩個部分，下部的園環可以直接戴在RE200B一類的熱釋電元件上，上部的透鏡直徑只有13毫米，便于在外殼上開孔。

靈敏元面積 2.0×1.0mm2
基片材料硅
基片厚度 0.5mm
工作波長 7-14μm
平均透過率＞75%
輸出信號 ＞2.5V
(420°k黑體1Hz調制頻率0.3-3.0Hz 帶寬72.5db增益)
噪聲＜200mV
(mVp-p) (25℃)
平衡度＜20%
工作電壓 2.2-15V
工作電流 8.5-24μA
(VD=10V,Rs=47kΩ,25℃)
源極電壓 0.4-1.1V
(VD=10V,Rs=47kΩ,25℃)
工作溫度 -20℃- +70℃
保存溫度 -35℃- +80℃
視場 139°×126°

說明該傳感器采用熱釋電材料極化隨溫度變化的特性探測紅外輻射，采用雙靈敏元互補方法抑制溫度變化產生的干擾，提高了傳感器的工作穩定性。

1、上述特性指標是在源極電阻R2=47KΩ條件下測定的，用戶使用傳感器時，可根據自己的需要調整R2的大小。
2、注意靈敏元的位置及視場大小，以便得到最佳光學設計。
3、所有電壓信號的測量都是采用峰一峰值定標。平衡度B中的EA和EB分別表示兩個靈敏元的電壓輸出信號的峰一峰值。
4、使用傳感時，管腳的彎曲或焊接部位應離開管腳基部4mm以上。
5、使用傳感器前，應先參考說明書，尤其要防止接錯管腳
