微型智能無線數傳模塊
我們的模塊使用Nordic公司的nRF24L01芯片開發而成，nRF24L01的每一個功能都經過仔細的評估和選擇，來獲得最小的成本和優化的性能。NORDIC的解決方案將為便攜式采用電池供電的2.4GHz產品提供絕對低成本高性能的解決方案。nRF24L01特別適合采用鈕扣電池供電的2.4G應用，整個解決方案包括鏈路層和MultiCeiver功能提供了比現有的 nRF24XX 更多的功能 和更低的電源消耗，這一點已經把競爭對手遠遠的拋在后面，與目前的藍牙技術相比在提供更高速率的同時，而只需花更小的功耗。
nRF24L01為滿足全球范圍內的無線電管理規定設計。這個芯片包括載波監測功能，可以用于在WLAN環境下的可靠通信。高速率和獨特的切換時間減少了與跳頻系統如藍牙出現碰撞的可能。
應用領域：
水電氣三表、停車場咪表、智能卡、門禁考勤、無線排隊、貨場物流、防盜報警、智能儀器儀表、無功補償、智能教學設備、體質檢測智能設備、測量設備、自動控制、家居智能化、遙控、遙測、無線抄表、門禁系統、小區傳呼、工業數據采集系統、無線標簽、身份識別、非接觸RF 智能卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號采集、無線232、無線422/485 數據通信等領域的數據控制和數據抄錄，購買我們產品的客戶我們提供10多M的24L01應用資料。

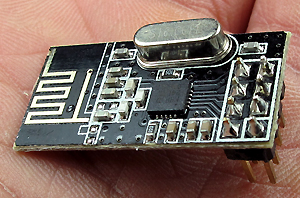

微型智能無線數傳模塊 缺貨！停止郵購（一對可以組成通訊）
一、模塊介紹
(1) 2.4Ghz 全球開放ISM 頻段免許可證使用
(2) 最高工作速率2Mbps，高效GFSK調制，抗干擾能力強，特別適合工業控制場合
(3) 126 頻道，滿足多點通信和跳頻通信需要
(4) 內置硬件CRC 檢錯和點對多點通信地址控制
(5) 低功耗1.9～3.6V 工作，待機模式下?tīng)顟B(tài)為22uA；掉電模式下為900nA

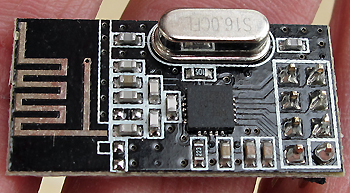

(6) 內置2.4Ghz 天線，體積小巧15*29mm
(7) 模塊可軟件設地址，只有收到本機地址時才會輸出數據（提供中斷指示)，可接各種單片機編程非常方便
(8) 內置專門穩壓電路，使用各種電源包括DC/DC 開關電源均有很好的通信效果
(9) 2.54mm間距接口，DIP封裝
(10)與51系列單片機P0口連接時候，需要加10K的上拉電阻,與其余口連接不需要。
(11)工作于Enhanced ShockBurst 具有Automatic packethandling, Auto packet transaction
handling,具有可選的內置包應答機制，極大的降低丟包率。
(12)其他系列的單片機，如果是5V的，請參考該系列單片機IO口輸出電流大小，如果超過10mA，需要串聯電阻分壓，否則容易燒毀模塊! 如果是3.3V的，可以直接和RF24l01模塊的IO口線連接。比如AVR系列單片機如果是5V的，一般串接2K的電阻
模塊的傳輸距離在理想條件下可以達到100米，經過我們測試測試在1M速率下開闊地可以達到40米，如果降低速率可以到80米左右。隔墻大約能傳20米左右，無線傳輸受太多因素影響沒法理想化。

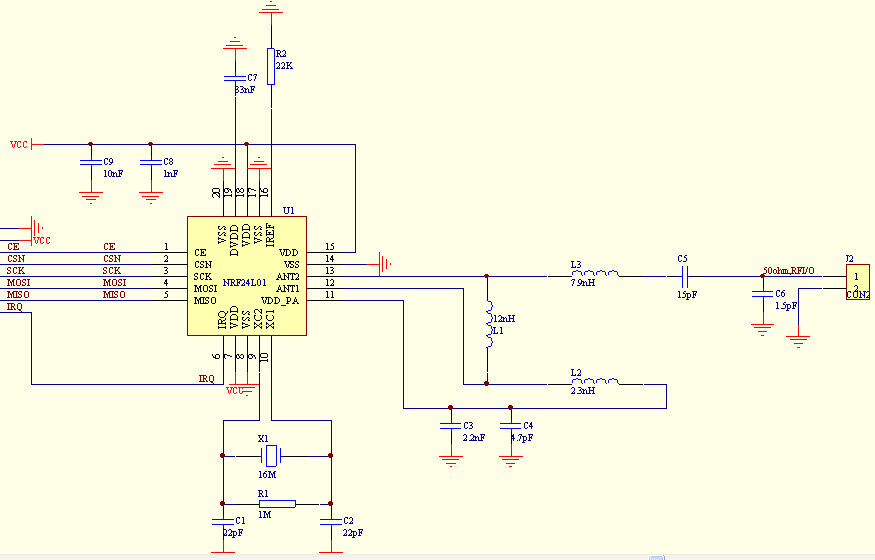

這是微型智能無線數傳模塊的內部電路圖，點擊這里可以下載NRF24L01的詳細資料
二、接口電路：
(1) VCC腳接電壓范圍為1.9～3.6V之間，超過3.6V將會燒毀模塊。推薦電壓3.3V左右。
(2) 除電源VCC和接地端，其余腳都可以直接和普通的5V單片機IO口直接相連，無需電平轉換。當然對3V左右的單片機更加適用了。
(3) 硬件上面沒有SPI的單片機也可以控制本模塊，用普通單片機IO口模擬SPI不需要單片機真正的串口介入，只需要普通的單片機IO口就可以了，當然用串口也可以了。

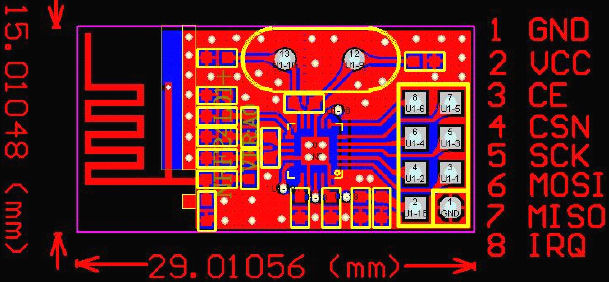

三、模塊結構和引腳說明

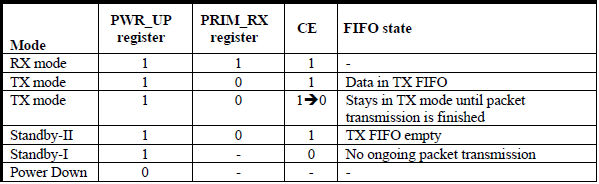

四、模塊的工作模式有四種：收發模式、配置模式、空閑模式、關機模式由PWR_UP register 、PRIM_RX register和CE決定，詳見下表：
4.1 收發模式有Enhanced ShockBurstTM收發模式、ShockBurstTM收發模式和直接收發模式三種，收發模式由器件配置字決定，具體配置將在器件配置部分詳細介紹。
4.1.1 Enhanced ShockBurstTM收發模式。Enhanced ShockBurstTM收發模式下，使用片內的先入先出堆棧區，數據低速?gòu)奈⒖刂破魉腿�，但高�?1Mbps)發射，這樣可以盡量節能，因此，使用低速的微控制器也能得到很高的射頻數據發射速率。與射
頻協議相關的所有高速信號處理都在片內進行，這種做法有三大好處：盡量節能；低的系統費用(低速微處理器也能進行高速射頻發射)；數據在空中停留時間短，抗干擾性高。Enhanced
ShockBurstTM技術同時也減小了整個系統的平均工作電流。
在Enhanced ShockBurstTM收發模式下， NRF24L01自動處理字頭和CRC校驗碼。在接收數據時，自動把字頭和CRC校驗碼移去。在發送數據時，自動加上字頭和CRC校驗碼，在發送模式下，置CE為高，至少10us，將時發送過程完成后。
4.1.1.1 Enhanced ShockBurstTM發射流程
A. 把接收機的地址和要發送的數據按時序送入NRF24L01；
B. 配置CONFIG寄存器，使之進入發送模式。
C. 微控制器把CE置高（至少10us），激發NRF24L01進行Enhanced ShockBurstTM發射；
D. N24L01的Enhanced ShockBurstTM發射
(1) 給射頻前端供電；
(2) 射頻數據打包(加字頭、CRC校驗碼)；
(3) 高速發射數據包；
(4) 發射完成，NRF24L01進入空閑狀態。
4.1.1.2 Enhanced ShockBurstTM接收流程
A. 配置本機地址和要接收的數據包大小；
B. 配置CONFIG 寄存器，使之進入接收模式，把CE置高。
C. 130us后，NRF24L01進入監視狀態，等待數據包的到來；
D.當接收到正確的數據包(正確的地址和CRC校驗碼)，NRF2401自動把字頭、地址和CRC校驗位移去；
E. NRF24L01通過把STATUS寄存器的RX_DR置位(STATUS一般引起微控制器中斷)通知微控制器；F. 微控制器把數據從NewMsg_RF2401
讀出；
G. 所有數據讀取完畢后，可以清除STATUS寄存器。NRF2401可以進入四種主要的模式之一。
4.1.2 ShockBurstTM收發模式 ShockBurstTM收發模式可以與Nrf2401a,02,E1及E2兼容，具體看N-RF2401文檔。
4.2 空閑模式 NRF24L01的空閑模式是為了減小平均工作電流而設計，其最大的優點是，實現節能的同時，縮短芯片的起動時間。在空閑模式下，部分片內晶振仍在工作，此時的工作電流跟外部晶振的頻率有關。
4.4 關機模式 在關機模式下，為了得到最小的工作電流，一般此時的工作電流為900nA左右。關機模式下，配置字的內容也會被保持在NRF2401片內，這是該模式與斷電狀態最大的區別。
五、配置NRF24L01模塊 NRF2401的所有配置工作都是通過SPI完成，共有30字節的配置字。
我們推薦NRF24L01工作于Enhanced ShockBurstTM 收發模式，這種工作模式下，系統的程序編制會更加簡單，并且穩定性也會更高，因此，下文著重介紹把NRF24L01配置為Enhanced
ShockBurstTM收發模式的器件配置方法。
ShockBurstTM的配置字使NRF24L01能夠處理射頻協議，在配置完成后，在NRF24L01工作的過程中，只需改變其最低一個字節中的內容，以實現接收模式和發送模式之間切換。
ShockBurstTM的配置字可以分為以下四個部分：
數據寬度：聲明射頻數據包中數據占用的位數。這使得NRF24L01能夠區分接收數據包中的數據和CRC校驗碼；
地址寬度：聲明射頻數據包中地址占用的位數。這使得NRF24L01能夠區分地址和數據；
地址：接收數據的地址，有通道0到通道5的地址；
CRC：使NRF24L01能夠生成CRC校驗碼和解碼。
當使用NRF24L01片內的CRC技術時，要確保在配置字(CONFIG的EN_CRC) 中CRC校驗被使能，并且發送和接收使用相同的協議。NRF24L01配置字的CONFIG寄存器的位描述如下表所示。NRF24L01

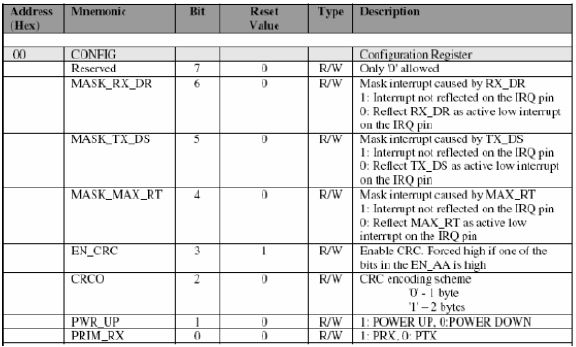

CONFIG 配置字描述

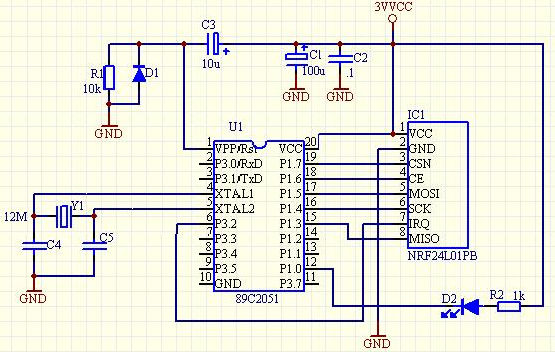

這是和89C2051單片機的應用線路圖，點擊這里可以下載51系列的C語言程序和匯編語言程序資料

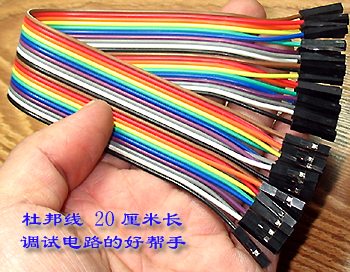

配件：調試電路用杜邦免焊接連接線（一捆20根 優惠價：6元，每根：0.3元一根）
這是雙頭20厘米長的杜邦線，采用優質彩虹12股排線通過機器自動加工，品質有保證，現在的電子模塊一般都采用標準的插針作為電路接口，杜邦線可以非常牢靠地和插針連接，無需焊接，可以快速進行電路試驗，40位直排針 1元一根 。
六、參考源代碼
#include <reg51.h>
//<nRF2401_Pins 對應引腳>
sbit MISO =P1^3;
sbit MOSI =P1^4;
sbit SCK =P1^5;
sbit CE =P1^6;
sbit CSN =P3^7;
sbit IRQ =P1^2;
sbit LED2 =P3^5;
sbit LED1 =P3^4;
sbit KEY1 =P3^0;
sbit KEY2 =P3^1;
// SPI(nRF24L01) commands
#define READ_REG 0x00 // Define read command to register
#define WRITE_REG 0x20 // Define write command to register
#define RD_RX_PLOAD 0x61 // Define RX payload register address
#define WR_TX_PLOAD 0xA0 // Define TX payload register address
#define FLUSH_TX 0xE1 // Define flush TX register command
#define FLUSH_RX 0xE2 // Define flush RX register command
#define REUSE_TX_PL 0xE3 // Define reuse TX payload register command
#define NOP 0xFF // Define No Operation, might be used to read status register
//***************************************************//
// SPI(nRF24L01) registers(addresses)
#define CONFIG 0x00 // 'Config' register address
#define EN_AA 0x01 // 'Enable Auto Acknowledgment' register address
#define EN_RXADDR 0x02 // 'Enabled RX addresses' register address
#define SETUP_AW0x03 // 'Setup address width' register address
#define SETUP_RETR 0x04 // 'Setup Auto. Retrans' register address
#define RF_CH 0x05 // 'RF channel' register address
#define RF_SETUP 0x06 // 'RF setup' register address
#define STATUS 0x07 // 'Status' register address
#define OBSERVE_TX 0x08 // 'Observe TX' register address
#define CD 0x09 // 'Carrier Detect' register address
#define RX_ADDR_P0 0x0A // 'RX address pipe0' register address
#define RX_ADDR_P1 0x0B // 'RX address pipe1' register address
#define RX_ADDR_P2 0x0C // 'RX address pipe2' register address
#define RX_ADDR_P3 0x0D // 'RX address pipe3' register address
#define RX_ADDR_P4 0x0E // 'RX address pipe4' register address
#define RX_ADDR_P5 0x0F // 'RX address pipe5' register address
#define TX_ADDR 0x10 // 'TX address' register address
#define RX_PW_P0 0x11 // 'RX payload width, pipe0' register address
#define RX_PW_P1 0x12 // 'RX payload width, pipe1' register address
#define RX_PW_P2 0x13 // 'RX payload width, pipe2' register address
#define RX_PW_P3 0x14 // 'RX payload width, pipe3' register address
#define RX_PW_P4 0x15 // 'RX payload width, pipe4' register address
#define RX_PW_P5 0x16 // 'RX payload width, pipe5' register address
#define FIFO_STATUS 0x17 // 'FIFO Status Register' register address
//------------------------------------------------------------
// 寫一個字節到24L01，同時讀出一個字節
uchar SPI_RW(uchar byte)
{
uchar bit_ctr;
for(bit_ctr=0;bit_ctr<8;bit_ctr++) // output 8-bit
{
MOSI = (byte & 0x80); // output 'byte', MSB to MOSI
byte = (byte << 1); // shift next bit into MSB..
SCK = 1; // Set SCK high..
byte |= MISO; // capture current MISO bit
SCK = 0; // ..then set SCK low again
}
return(byte); // return read byte
}
// 向寄存器reg寫一個字節，同時返回狀態字節
uchar SPI_RW_Reg(BYTE reg, BYTE value)
{
uchar status;
CSN = 0; // CSN low, init SPI transaction
status = SPI_RW(reg); // select register
SPI_RW(value); // ..and write value to it..
CSN = 1; // CSN high again
return(status); // return nRF24L01 status byte
}
// 讀出bytes字節的數據
uchar SPI_Read_Buf(BYTE reg, BYTE *pBuf, BYTE bytes)
{
uchar status,byte_ctr;
CSN = 0; // Set CSN low, init SPI tranaction
status = SPI_RW(reg); // Select register to write to and read status byte
for(byte_ctr=0;byte_ctr<bytes;byte_ctr++)
pBuf[byte_ctr] = SPI_RW(0); //
CSN = 1;
return(status); // return nRF24L01 status byte
}
// 寫入bytes字節的數據
uchar SPI_Write_Buf(BYTE reg, BYTE *pBuf, BYTE bytes)
{
uchar status,byte_ctr;
CSN = 0;
status = SPI_RW(reg);
for(byte_ctr=0; byte_ctr<bytes; byte_ctr++) //
SPI_RW(*pBuf++);
CSN = 1; // Set CSN high again
return(status); //
}
// 接收函數，返回1表示有數據收到，否則沒有數據接受到
unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)
{
unsigned char revale=0;
// set in RX mode
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f); // Set PWR_UP bit, enable CRC(2 bytes)
&
Prim:RX. RX_DR enabled..
CE = 1; // Set CE pin high to enable RX device
dalay130us();
sta=SPI_Read(STATUS); // read register STATUS's value
if(RX_DR) // if receive data ready (RX_DR) interrupt
{
CE = 0; // stand by mode
SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);// read receive payload from
RX_FIFO buffer
revale =1;
}
SPI_RW_Reg(WRITE_REG+STATUS,sta);// clear RX_DR or TX_DS or MAX_RT interrupt
flag
return revale;
}
// 發送函數
void nRF24L01_TxPacket(unsigned char * tx_buf)
{
CE=0;
//SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH); // Writes
TX_Address to nRF24L01
//SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); //
RX_Addr0 same as TX_Adr for Auto.Ack
SPI_Write_Buf(WR_TX_PLOAD, tx_buf, TX_PLOAD_WIDTH); // Writes data to TX payload
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e); // Set PWR_UP bit, enable CRC(2 bytes)
&
Prim:TX. MAX_RT & TX_DS enabled..
CE=1;
dalay10us();
CE=0;
}
// 配置函數
void nRF24L01_Config(void)
{
//initial io
CE=0; // chip enable
CSN=1; // Spi disable
SCK=0; // Spi clock line init high
CE=0;
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f); // Set PWR_UP bit, enable CRC(2 bytes)
&
Prim:RX. RX_DR enabled..
SPI_RW_Reg(WRITE_REG + EN_AA, 0x01);
SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01); // Enable Pipe0
SPI_RW_Reg(WRITE_REG + SETUP_AW, 0x02); // Setup address width=5 bytes
SPI_RW_Reg(WRITE_REG + SETUP_RETR, 0x1a); // 500us + 86us, 10 retrans...
SPI_RW_Reg(WRITE_REG + RF_CH, 0);
SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07); // TX_PWR:0dBm, Datarate:1Mbps,
LNA:HCURR
SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH);
SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH);
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); CE=1; //
}
