微型高效調頻發射模塊

1。微型超高靈敏度調頻發射模塊 停止銷售

使用說明：

1、發射模塊通常工作電壓3V，可以使用兩節干5號電池作為電源，發射電流20mA，良好品質的干電池可以使用一周左右！頻率調節范圍：68～128MHZ 參考發射距離：50米
2、ANT上可以焊接一根天線，使用時請拉直。發射片盡量遠離金屬物體和鋼筋混凝土結構。則樣增加發射距離。同時提高發射器距離地面的高度也可以增加發射距離。
3、發射頻率大致100MHZ左右，測試的時候不需要在發射模塊周圍專門放置音源，推薦最好測試環境為安靜的房間里的鐘表的滴答聲，或者類似的環境中的類似的微弱信號！
4、發射模塊和調頻FM收音機在測試和使用時一定要拉開一定距離>10米。否則兩者距離太近容易引起嘯叫聲、嗡嗡聲音。拉開一定距離，使得接收機不會因輸入信號過大引起阻塞或其余不正常工作狀態！在調試發射片時候一定通過手工細細調節接收頻率來尋找發射頻率點，一定不能采用收音機的自動搜臺功能搜索，自動搜臺很容易錯誤搜到雜散信號，那樣出來的聲音就很雜亂了！
5、發射模塊和FM接收機的頻率一定要一致、對準、否則不能正常接收同時嚴重影響接收效果和距離！兩者調試過程需要仔細認真，呵呵！
6、發射模塊的發射距離和天線周圍的環境有很大關系，發射高度越高，周圍鋼筋和混凝土結構越少，發射效果和距離越好。開闊地方當然就最好了！
7、發射模塊靈敏度很高，非常適合賓館等場合監聽使用！ 呵呵！可以穿透5道墻體（電源電壓高輸出功率就大，發射距離就越遠最高電壓9V）
8、發射模塊在工作的時候一定避免靠近強音源（靈敏度非常非常高，輸入聲音大了容易出現飽和失真，結果噪音雜音增加，聽起來是破音信號，只有輸入很微弱的信號的時候才能良好工作）
9、發射模塊的發射頻率會受電池電壓的影響，當電池電壓變化時，發射頻率將有稍微漂移，使用中請注意，一般不影響使用！

2。采用BH1417的高保真鎖相環調頻立體聲發射模塊FM5 停止銷售

    這是一款性能優良的鎖相環調頻立體聲發射板，它可以將計算機聲卡、游戲機、CD、DVD、MP3、調音臺等立體聲音頻信號進行立體聲調制發射傳輸，板上還含有2路話筒放大電路，配合普通的調頻立體聲接收機就可實現高保真的無線調頻立體聲傳送。適合用于生產立體聲的無線音箱、無線話筒、無線耳機、CD、MP3、DVD、PAD、筆記本計算機等的無線音頻適配器開發生產。

    日本ＲＯＨＭ公司新推出了BH1417是一個最簡單而又實用的集成電路，它集鎖相環電路、立體聲編碼電路、發送電路，外圍加上幾個幾件就組成了一臺高頻定多頻點的HI-FI調頻立體聲發送器。而且它設置了預加重電路、限幅電路及低通濾波器，可明顯地改善音質。其總諧波失真達到了０．３％，立體聲分離度為４０ｄＢ，ＲＦ輸出電平為１００ｄＢ。

   BH1417F是一款新推出的非常優秀的集成電路芯片，這款集成電路是由提高信噪比（S/N）的預加重電路、防止信號過調的限幅電路、控制輸入信號頻率的低通濾波電路（LPF）、產生立體聲復合信號的立體聲調制電路、調頻發射的鎖相環電路（PLL）組成。BH1417F的頻率特性非常出色，它能達到40dB的分離度，傳送的音質可與本地調頻電臺比美，適合用于一些對音頻指標很高的系統中。

     BH1417F采用貼片式ＳＯＰ２２封裝，{1}和{22}腳為左右聲道信號輸入端。{2}和{21}腳連接預加重電路，可由外接的電路改變時間常數（Ｔ＝２２．７ｋΩ×Ｃ）。{3}和{20}腳為低通濾波器的可調端，外接１５０ｐＦ的電容可限制１５ｋＨｚ以上信號的輸入。{4}腳為濾波端，外接電容可改善參考電壓的波紋系數。{5}腳是立體聲復合信號的輸出端。{6}腳接地，{7}腳為ＰＬＬ鑒相器輸出。{8}腳為電源端，連接＋５Ｖ電源。{9}腳為ＲＦ振蕩器端，由其與外圍元件構成壓控振蕩電路。{10}腳為ＲＦ接地端。{11}腳為ＲＦ信號輸出端，經帶通濾波器連接至天線或后級功放。{12}腳為ＰＬＬ電源端。{13}、{14}腳外接一７．６ＭＨｚ晶振。{15}～{18}腳為并行數據設置端，由它們控制發射器的輸出頻率，{19}腳為導頻信號調整端。

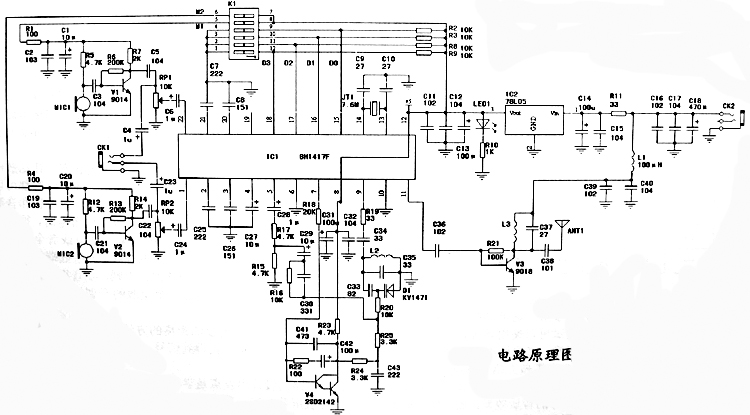

工作原理分析：

    外部電源由CK2電源插座輸入，經濾波和78L05穩壓后輸出5V直流供BH1417使用，同時還通過撥碼開關的M1、M2送至雙路話筒放大電路，話筒MIC1將聲音信號轉換成電信號經C3送至由V1、R6、R7等組成的話筒放大電路放大后經C5到RP1調整音量后經C6送入BH1417的左聲道信號輸入端。

    撥碼開關的D0、D1、D2、D3用于設置發射頻率。調頻立體聲載波信號由BH1417的第11腳輸出，經C36耦合送入由V3、R21、L3、C37等組成的高頻功率放大電路，放大后的信號通過C38耦合到ANT1發射天線進行發射。

撥碼開關位置				輸出頻率
D0	D1	D2	D3
-	-	-	－	- - - - 87.7MHz
＋	－	－	－	+ - - - 87.9MHz
－	＋	－	－	- + - - 88. 1MHz
＋	＋	－	－	+ + - - 88.3 MHz
－	－	＋	－	- - + - 88.5 MHz
＋	－	＋	－	+ - + - 88.7 MHz
－	＋	＋	－	- + + - 88.9MHz
＋	＋	＋	－	+ + + - 鎖相環停振
－	－	－	＋	- - - + 106.7 MHz
＋	－	－	+	+ - - + 106.9 MHz
－	+	－	+	- + - + 107.1 MHz
+	+	－	+	+ + - + 107.3 MHz
－	－	+	+	- - + + 107.5 MHz
+	－	+	+	+ - + + 107.7 MHz
－	+	+	+	- + + + 107.9 MHz
+	+	+	+	+ + + + 鎖相環停振

FM5的有關性能參數：

   本產品的設計出發點是學習、研究調頻立體聲發射原理的需要，如果想獲得更好的音質，可以加裝屏蔽罩、采用雙面PCB、采用低噪音阻容元件等，話筒也可以用屏蔽線延長，擴大兩個話筒的間距，可以得到更好的現場立體聲效果。

    在大城市調頻電臺非常多，這給調試帶來不利因素，因為弱信號很容易被強電臺覆蓋淹沒，造成接收距離縮短，相對而言高頻段電臺比較少，因此本產品所配套的振蕩線圈、電容參數更適合高頻段工作。

3。九波段調頻電視伴音收音機 每套30元

產品介紹

　擁有調頻、中波、短波，可滿足您收聽任何節目
　特設遠近程開關，方便接收國際廣播和外地電臺
　采用優秀的集成電路，聲音清晰、優美、宏亮
　特設電視伴音功能，每天躺在床上聽電視
　使用兩節 5 號電池供電
　可以使用外接電源和耳機 1.頻率范圍：
*MW 526.5-1606.5 KHz
*FM 76-108.5(TV1-5CH)MHz
*SW1 5.95-6.20 MHz
*SW2 7.10-7.30 MHz
*SW3 9.50-9.90 MHz
*SW4 11.65-12.05 MHz
*SW5 13.60-13.80 MHz
*SW6 15.10-15.60 MHz
*SW7 17.50-17.90 MHz
2.靈敏度：
*MW≤3mV/m
*FM ≤30μV
*SW ≤60μV
3.調頻調幅信噪比：≥34dB
4.揚聲器：Φ57mm/4Ω/0.25W
5.電源:DC 3V，二節五號電池(外接3V直流電源)

6.最大消耗電流:小于150mA
7.輸出功率:≥100mW
8.外形尺寸:130×78×29mm
9.重量:150
