99路分布式多點遙控系統
很多時候我們需要一種一點對多點的遙控系統，希望只用一個遙控器就能控制很多個分布在不同地點的終端，例如家具城的燈光控制、城市景觀燈控制、廣告牌的燈光模式切換等等，但是市場上的遙控器通常采用PT2262作為編碼芯片，PT2262芯片只有四個并行數據位所以最多只能支持15個按鍵，如果需要控制15個以上的終端就無能為力了，為此我們專門開發了99路分布式遙控系統，采用了最新的雙碼編碼模式。

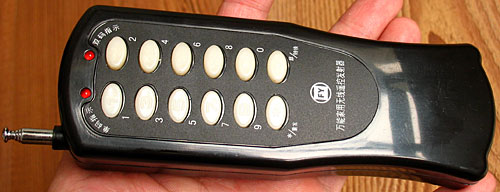

12鍵雙碼遙控器
(停止零售，批量供應可以協商）
首先來介紹一下我們創新設計的12鍵雙碼遙控器，再大的遙控器也無法容納幾百個按鍵，這款遙控器采用雙碼發送模式，所謂的雙碼模式就是只有按完0～9兩個按鍵后，雙位碼指令才進行無線發送。從00～99一共可以控制100個終端一般場合下足夠使用，如果不夠可以定做三碼模式可以支持1000個終端甚至更多都行。
這種遙控器的地址碼是固定不變的在生產時直接寫入遙控器的芯片中，采用加強型曼徹斯特編碼具有65536種地址，比PT2262系統地址碼要多出10倍，所以保密性高重碼概率很小，
我們這款遙控器體積比較大，手感舒適不容易丟失更適合工業應用。遙控器使用9V層疊電池供電，容量大發射功率大遙控距離遠，這款遙控器和接收端中間無遮擋的話一般遙控距離能達到100米左右，如果使用6F22型充電電池可以循環使用節能環保。遙控器不按鍵操作時無靜態功耗，節省電能延長電池壽命。
在單碼操作模式下，按下0～9中的任意一個按鍵，單碼指示燈就會快速閃光，遙控器立即同步發射遙控信號，這種模式適合控制10路以下的終端。如果需要單碼/雙碼模式切換，只要連續按住“#”按鍵3秒，兩個LED閃爍3次即可完成，在雙碼操作模式下，按下第一個按鍵后，單碼指示燈點亮，再按下第二個按鍵后，單碼指示燈和雙碼指示燈同時快速閃爍并進行無線發射，松開按鍵后同時熄滅�！�*”按鍵是重發鍵，能發射最后一次的遙控信號，在雙碼模式時非常便利。
接收板1：220V交流大電流單路遙控接收板帶外殼 31元一個 技術標準：可以配合工作頻率315MHZ PT2262芯片 振蕩電阻1.5～4.7M的遙控器使用
這是我們最新設計的220伏交流供電單路大功率遙控開關，它采用30A的繼電器可以控制大功率用電器；可學習多達8個不同地址碼的遙控器，并且每個遙控器的所有按鍵都可以學習，可以一個遙控器控制多個開關，也可以多個遙控器控制一個開關，操作簡單配套靈活任意組合；采用大尺寸的螺栓接線柱，便于接線能直接遙控輸出220V交流電壓使用非常方便，帶塑料外殼安裝也非常容易。
技術參數：
工作電壓：AC220V
工作頻率：315MHz
最大負載：2000瓦以下交流負載
工作方式：自鎖、點動、互鎖三種模式可以靈活切換
產品尺寸：55*25*75mm
主要應用于燈具、電動門、窗、起吊設備、閘道、升降器、工業控制及安防行業等領域。
學習方法：
將接收板的接線柱上標有“零線”的接通交流電源的地線，標有“火線”的接通交流電源的火線，這時紅色LED點亮，按下學習按鈕后紅色指示燈熄滅，當連續按住4秒以上時間后紅色指示燈點亮表示已經清除所有的地址碼，這時可以開始學習遙控器：再次按住學習按鈕，紅色指示燈熄滅，這時只要按住99路遙控器的雙碼組合鍵或者重發鍵，松開學習按鍵，LED點亮再熄滅再點亮表示學習成功，然后客戶可以進行測試。
接收板上標有123的是工作模式跳線帽，當不戴任何跳線帽時是點動模式（連續按住遙控器的按鍵，繼電器持續吸合，松開按鍵，繼電器釋放），當1－2戴有跳線帽時是互鎖模式，按一下遙控器上的按鍵，接收板上的繼電器吸合并保持不變，只有按遙控器上的其他按鍵，繼電器才釋放。，當2－3戴有跳線帽時是自鎖模式，也可以稱為觸發翻轉模式，也就是按一下按鍵，繼電器吸合并保持，再按一下按鍵繼電器釋放。
我們的接收板采用電容降壓供電和交流電源沒有隔離，通電后人體不能觸碰板上的任何器件，包含天線和跳線帽！
接收板2：學習型無線遙控插座（不含底部接線盒） 每個50元
學習型無線遙控插座采用高速單片機軟件解碼技術，遙控距離已突破固定碼2272集成塊的紀錄。采用自動同步技術，能學習我們的12鍵雙碼遙控器和絕大部分固定碼遙控器。
輸入電壓：AC 220V ±10℅ 50/60HZ
輸出功率：≤1000W （請勿超負載使用！否則內部的繼電器觸點容易損壞）
遙控距離：100米（無障礙物）
工作頻率：315MHZ
接線方法：L接火線（L內部接繼電器）；N接零線；接地連大地
使用方法：
首先切斷220V交流電源，然后將火線插入插座的L接線柱并擰緊螺絲，將零線接N接線柱，地線接地，最后接通220V交流電源，這時86型面板上的紅色LED就會點亮1秒然后熄滅，表示開機自檢正常，這時只要撥動一次面板上的開關就能改變一次插座的電源狀態，例如撥一下，LED點亮插座有電，再撥一下，LED熄滅插座無電。這就是手動控制模式，然后我們進行遙控器學習。
遙控器學習方法：
連續快速撥動86面板上方的開關幾次（每秒3次，連續5次以上），直到面板上的發光指示燈閃爍為止，這時遙控插座就進入學習狀態了。按下我們的12鍵雙碼遙控器的某個鍵后，發光指示燈會停止閃動，表示學習對碼成功。經過學習后的遙控器就能遙控插座了，只要按一下這個按鍵，插座就會有電，再按一下，插座無電。一個無線遙控插座能學6個不同的遙控器，超過6個將全部刪除，并只保留最新的一個。
接收板3：迷你超再生學習型多功能接收模塊 每個12元
1。通訊方式：調幅AM
2。工作頻率：315MHZ
3。頻率穩定度：±200KHz
4。接收靈敏度：－105dB
5。靜態電流：≤5MA
6。工作電流：≤8MA
7。工作電壓：DC 5V
8。外形尺寸：30*13*8毫米
這是一款體積超小的學習型接收板，重量只有5克，超再生的接收頭和控制板背靠背焊接在一起，接收板按鈕下方的三個焊點可以設定工作模式，默認出廠時三個焊點懸空處于點動模式，如果將1和中間的焊點短路就變成自鎖模式，如果將2和中間的焊點短路就變成互鎖模式。
本款接收板是模擬2272功能的，VT是解碼有效端， 遙控器任意一個按鍵按下都會同步輸出高電平，ABCD是四個數據位，一般對應遙控器的四個按鍵，所有端口都能輸出5毫安左右電流，可以直接驅動發光二極管或者8050三極管。
編碼芯片為:2262 2260 5026-1 5026-2 5026-3 5026-4 FP527 SMC918 PT2240 EV1527 HT12D HT12E等芯片的遙控器都能和學習型的接收板配套，只要按住學習鍵約1秒，旁邊的貼片LED閃爍，此時只按下遙控器任意一個鍵，LED熄滅表示學習成功；可學習8個以上不同編碼的遙控器并且能永久記憶。如果連續按住學習鍵8秒，可以刪除所有學習成功的地址碼。
應用舉例：
1、家具城的燈光管理
大型家具城的面積很大一般能達到好幾百平米，家具需要較多的燈光才能營造出銷售氛圍，當客戶進來時銷售可以陪同一起瀏覽家具，銷售只要用我們的12鍵雙碼遙控器就能對沿途的家具進行燈光開啟和關閉，節能效果明顯，一些小的店鋪每月能節省電費三四百元，大型商場甚至能上千，很多店鋪一次就采購上百個接收器進行照明改造。
2、廣告燈箱的管理
一家公司可能有很多處燈箱廣告，可能分布在城市的不同位置，通過我們的遙控器就能隨時加以控制，選擇最合理的燈光模式，節省電能提升效益。
3、燈具店的吊燈控制
燈具店的吊燈種類繁多，一般的店鋪都是用拉繩開關或者用竹竿捅開關進行控制，這樣既不美觀也很不方便，用我們的設備就能靈活控制，非常實用。
