采用TC9153的無線遙控音量模塊

   這是我們最新開發的無線遙控音量模塊，它克服了紅外遙控方向性強、紅外接收頭必須露出機殼、加裝困難的缺點，并且采用日本東芝高性能電子音量專用芯片TC9153AP。

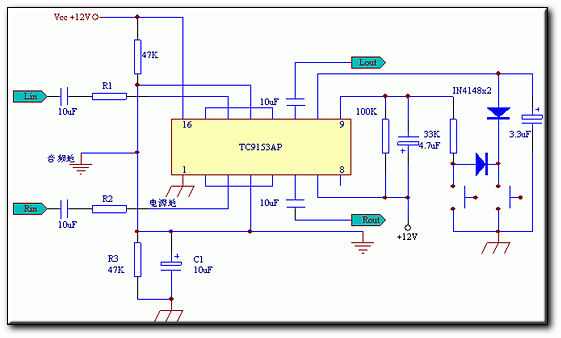

    這是TC9153AP芯片的典型應用電路，該芯片其實就是一個電子電位器，R1、R2是輸入電阻，經試驗當電阻為47K時，用大動態CD片放音還會出現失真，當加大至68K后失真消失，所以可根據實際情況選擇該電阻大小。本人的后級放大倍數為96倍，深夜測試時喇叭一米處基本聽不到噪聲，該IC音量控制效果也極好。最好把該電路放置在前置輸入端可避免過載。

采用TC9153的無線遙控音量模塊 每套36元 包含一個200米雙鍵的遙控器

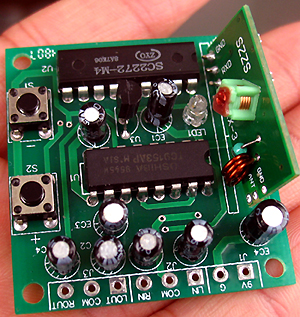

    整個接收板共有8個接線端，9V是電源正端、G是電源地、LIN和RIN是左右聲道音量輸入端、COM是輸入地端、LOUT和ROUT是左右聲道音量輸出端、COM是輸出地端。

    樹立的小板是接收模塊，它的ANT天線端需要焊接一根27厘米的導線作為天線，模塊接好線后無需調試即可投入使用，把這個模塊放到功放機箱內靠近輸入端子的空閑位置，用扎帶固定即可。

    這款遙控器的工作頻率315MHZ，編碼芯片SC2262，振蕩電阻4.7M，地址碼是程序固定的：低、懸空、懸空、懸空、懸空、低、懸空、低。

    通電后，紅色LED亮，按遙控器A/B后LED暫時熄滅，遙控信號消失后LED恢復點亮，起到電源和遙控的指示作用。按鈕S1和S2可以現場控制音量的大小，按下S1或者是遙控器的A鍵，音量會逐漸增加，按下S2或者是遙控器的B鍵，音量會逐漸減小。

注意事項：

1、這里的音頻地與電源地必須嚴格分開，不然會引入10Hz左右的調制脈沖噪音；
2、與R3電阻并聯的C1電解電容主要起控制初始音量大小的作用，容量大則初始音量大，反之則小。
3、不必對IC進行屏蔽，當然屏蔽更好。
4、本模塊使用的是9～13V直流電壓，對電源質量要求很高，務必做好穩壓濾波，如果出現雜音可以用電池供電區分一下是否是電源不良。
5、本模塊最好是直接替代音量電位器，可以拆除音量電位器，將音量電位器的輸入線接入本板的音頻輸入，輸出線接音量電位器的輸出端。

技術參數：

衰減范圍：0～60dB 2dB/步
諧波失真：0.005％
工作電壓：9～13V
耗電電流：6～9mA
收發頻率：315MHz
遙控距離：200米（空曠）
解碼芯片：2272M4
模塊尺寸：44×42×16mm
