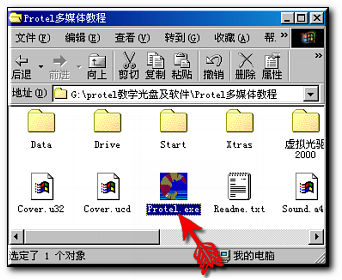

雙擊Protel.exe這個文件就能免安裝運行多媒體教學軟件。
8051單片機多媒體基礎知識學習光盤 每張10元

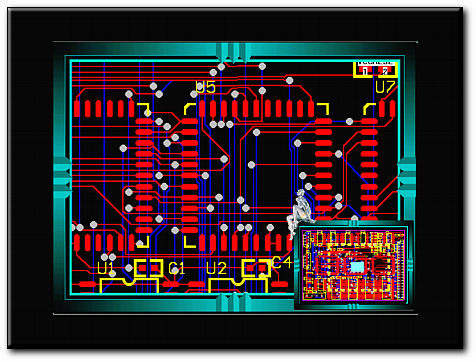

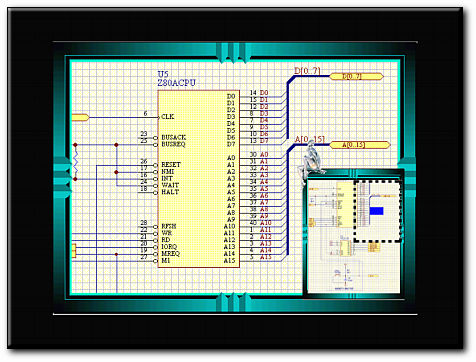

PROTEL 畫PCB多媒體學習光盤 每張10元
模擬電子技術視頻教學光盤 每張10元
數字電子技術視頻教學光盤 每張10元
銀行帳號及郵購需知 立即進入訂貨系統! 查看全部郵購清單
郵局匯款地址：郵編226200 江蘇省啟東市江海中路511號水晶苑 A1 謝剛 收
電話/傳真：0513－83342087 小靈通：0513－83082087 聯系人：謝剛
電子信箱：
電子制作實驗室網站主頁 www.xinjiapolvyou.cn
Protel 99內容簡介
Protel 99采用全新的管理方式，即數據庫的管理方式。Protel 99 是在桌面環境下第一個以獨特的設計管理和團隊合作技術為核心的全方位的印制板設計系統。所有Protel
99設計文件都被存儲在唯一的綜合設計數據庫中，并顯示在唯一的綜合設計編輯窗口。Protel 99軟件沿襲了Protel以前版本方便易學的特點，內部界面與Protel
98大體相同，新增加了一些功能模塊。Protel公司引進了德國INCASES公司的先進技術，在Protel99中集成了信號完整性工具，精確的模型和板分析，幫助你在設計周期里利用信號完整性分析可獲得一次性成功和消除盲目性。Protel99容易使用的特性就是新的“這是什么”幫助。按下任何對話框右上角的小問號，然后選擇你所要的信息。現在可以很快地看到特性的功能，然后用到設計中，按下狀態欄末端的按鈕，使用自然語言幫助顧問。
第一章 Protel 99的安裝
Protel 99 設計平臺軟硬件配置要求：
１ 硬件配置
最低： CPU－Pentium II 233MHZ
內存－32M
硬盤－300M
顯示器－15〃
顯示分辯率－1024′768
建議配置：CPU－Pentium II 300 以上
內存－128M
硬盤－6G以上
顯示器－17〃以上
顯示分辯率－1280′1024
2 操作系統
Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。
Ｍicrosoft Windows 98/95 或以上版本（含中文版）。
PROTEL99 安裝方法非常簡單，只需雙擊光盤目錄下的Install.exe即可。
第二章 如何進行原理圖設計
一、 新建設計數據庫文件
在WINDOWS 95/98或NT界面下雙擊Protel 99 圖標，點擊File(文件)中new項，新建設計數據庫。
在Browse選項中選取需要存儲的文件夾，然后點擊OK即可建立自己的設計數據庫。
１設計組（Design Team）
我們可以先在Design Team 中設定設計小組成員，Protel 99可在一個設計組中進行協同設計，所有設計數據庫和設計組特性都由設計組控制。定義組成員和設置他們的訪問權限都在設計管理器中進行，確定其網絡類型和網絡專家獨立性不需要求助于網絡管理員。
無限制數量的設計組成員能同時訪問相同的設計數據庫。每個組成員都能看到什么文件當前是打開的以及誰在編輯，并能鎖定文件以防止意外重寫。
訪問設計數據庫可以通過建立設計組成員和指定其權限來控制。設計組成員建立在成員文件夾中。在成員文件夾中單擊右鍵就會彈出浮動菜單，選擇新成員。
為保證設計安全，為管理組成員設置一個口令。這樣如果沒有注冊名字和口令就不能打開設計數據庫。
提示：成員和成員權限只能由管理員建立。
2 回收站（ Recycle Bin）
相當于Windows 中的回收站，所有在設計數據庫中刪除的文件，均保存在回收站中，可以找回由于誤造作而刪除的文件．
３設計管理器（Documents）
所有Protel99設計文件都被儲存在唯一的綜合設計數據庫中，并顯示在唯一的綜合設計編輯窗口。在Protel99中與設計的接口叫設計管理器。使用設計管理器，可以進行對設計文件的管理編輯、設置設計組的訪問權限和監視對設計文件的訪問。
組織設計文件
過去組織和管理40個或更多的原理圖、PCB、Gerber、Drill、BOM和DRC文件，要花費幾天的時間，而Protel99把設計文件全部儲存在唯一的設計數據庫。
在設計數據庫內組織按分層結構文件夾建立的文件。顯示在右邊的個人安全系統設計數據庫有一文件夾叫設計文件，這個文件夾中是主設計文件(原理圖和PCB)，還有許多的子文件夾，包括了PCB裝配文件、報告和仿真分析。這里對在設計數據庫中創建文件夾的分層深度沒有限制。
設計數據庫對存儲Protel設計文件沒有限制。你能輸入任何類型的設計文件進入數據庫，如在MS Word書寫的報告、在MS Excel準備的費用清單和AutoCAD中制的機械圖。
簡單雙擊設計數據庫里的文件圖標，在適當?shù)木庉嬈鞔蜷_文件，被更新的文件自動地保存到設計數據庫。MS Word和Excel文件可以在設計管理器中直接編輯。
提示：在文件夾上單擊右鍵會顯示浮動菜單，然后選擇在設計數據庫新建文件。
在綜合設計數據庫中用Protel99的設計管理器管理設計文件是非常輕松的。設計管理器的工作就象MS Windows的文件管理器一樣，可用它來導航和組織設計數據庫里文件。使用設計管理器在設計數據庫創建分層結構的文件夾，使用標準文件操作命令來組織這些文件夾內設計文件。
設計管理器的心臟就是左邊的導航面板。面板顯示的樹狀結構是大家熟悉的Protel軟件特性。在Protel99中，這個樹不僅僅顯示的是一個原理圖方案各文件間的邏輯關系，它也顯示了在設計數據庫中文件的物理結構。
在導航樹中活躍的文件夾是PCB裝配文件夾。如同Windows文件管理器，設計管理器在右邊顯示這個文件夾的內容。
設計管理器與Windows文件管理器的不同之處是在右邊還顯示已經打開的文件。打開文件只要在導航樹中單擊所要編輯的文件名，或者雙擊右邊文件夾中的圖標。
在設計數據庫中打開的各個文件用卡片分隔顯示在同一個設計編輯窗口，使得非常容易知道當前工作到哪里，特別在大的設計中。要一起觀察不同的文件可以將設計編輯窗口拆分為多區域。
二、打開和管理設計數據庫
Protel 99 包括許多設計例子，我們下面可以舉例說明。
選擇文件打開菜單＼Design Explorer 99\Example \folder，點擊photoplotter.ddb文件，左側窗口呈現樹狀結構。
點＂＋＂呈現下一層子目錄或文件，點＂－＂將關閉此文件夾．點Photohead.pcb 文件，PCB版圖將出現，點Photohead.prj,原理圖管理文件將被打開．關閉文件，可以用鼠標右鍵，選擇Close.也可以用CTRL+F4來關閉。
三、觀看多個設計文檔
打開Photoplotte.ddb設計數據庫，點＂＋＂找到Electronics 和Photohead文件夾，打開Photohead Parts list
設計窗口，用同樣方法打開Photohead.pcb文件和Photohead.prj文件．在Photohead Parts List窗口下?lián)羰髽?biāo)右鍵，選擇＂Split
Horizontal”菜單，界面將被水平分割。在Photohead.prj設計窗口下點右鍵，選Split Vertical 菜單。界面將被垂直分割．可以用鼠標調整分割窗口的大小。要想分割更多的窗口，可重復上述操作。
按Ctrl+Tab可循環切換打開的設計文件，按Shift+Tab可在導航板和設計窗口中有效文件夾的內容間切換。
四、多圖紙設計
一個原理圖設計有多種組織圖紙方案的方法。可以由單一圖紙組成或由多張關聯的圖紙組成，不必考慮圖紙?zhí)枺琒CH99將每一個設計當作一個獨立的方案。設計可以包括模塊化元件，這些模塊化元件可以建立在獨立的圖紙上，然后與主圖連接。作為獨立的維護模塊允許幾個工程師同時在同一方案中工作，模塊也可被不同的方案重復使用。便于設計者利用小尺寸的打印設備（如激光打印機）。下面舉例說明：打開LCD
Controller.ddb設計文件，打開LCD Controller.prj原理圖設計窗口。我們看到許多綠色矩形框，叫做原理圖模塊，每一個原理圖模塊里包含一張圖紙，一個總的原理圖可以包含多個子原理圖。選擇“Design”下的“Create
Sheet From Symbols “由符號生成圖紙，如果已經畫好原理圖，選擇“Design”下的“Create Symbol Form Sheet”由圖紙生成符號。利用工具條上的↑↓點取輸入端口，可以在總的原理圖與子原理圖之間切換。
五、原理圖連線設計
確定起始點和終止點，Protel99就會自動地在原理圖上連線，從菜單上選擇“Place/Wire”后，按空格鍵切換連線方式，自動連線、任意角度、45°連線、90°連線，使得設計者在設計時更加輕松自如。只要簡單地定義AutoWire方式。自動連線可以從原理圖的任何一點進行，不一定要從管腳到管腳。
六、檢查原理圖電性能可靠性
打開LCD Controller.ddb 設計數據庫，點取LCD Controller 文件夾下的LCD Controller.prj原理圖設計窗口，Protel99可以幫助我們進行電氣規則檢查．選擇Tools下面的ERC，在“Rule
Matrix”種選擇要進行電氣檢查的項目，設置好各項后，在”Setup Electrical Rlues Check”對話框上選擇“OK”即可運行電氣規則檢查，檢查結果將被顯示到界面上。
七、同步設計
在Protel99中使得原理圖與PCB同步是容易的。Protel99包含一個強大的設計同步工具，使得非常容易地在原理圖和PCB之間轉移設計信息。
同步設計是更新目標文件的過程，它基于參考文件中上一次的設計信息。當你執行同步時，通過以下選擇告訴它要轉換的方向：
從原理圖到PCB的更新 從PCB到原理圖的更新
同步設計執行設計信息的初始化轉移，還有正向和反向標注處理、替換創建的網絡表—加載網絡表順序、反向標注—在PCB設計中習慣使用的重標注順序。
同步器是如何工作的
當執行同步設計時，同步器分析原理圖和PCB，識別兩者之間的差異。設計同步器創建一個宏來解決所發現的每個差異。當需要時，這些宏能被預覽。當按執行按鈕時原理圖和PCB被自動地重新同步。
要確保同步無誤，設計同步器賦于原理圖和PCB對應元件唯一的匹配標識符。這就意味著可以任意對原理圖和PCB分別進行標注。只要簡單地從設計菜單運行更新命令，隨時都可以協調兩邊的工作。
當選擇從原理圖更新，同步器做一個預分析檢查，查找如：無封裝的元件、重復或未指定的元件以及可使用的PCB庫。如果檢測出問題，在更新設計對話框中將出現一個問題警告表，注意它，并檢查問題。
注意：如果你輸入已存在的設計，第一次同步時將出現確認元件對話框。一旦元件已賦于匹配標識符，在以后的同步中將不再出現。
包含PCB設計要求的原理圖
同步器也能將原理圖中PCB設計要求信息轉換到設計規則中。這允許設計工程師在原理圖中精確地指定重要網絡的布線要求—當PCB設計者開始布線時，這些網絡將自動地按照工程師的設計要求執行。要在原理圖包含設計信息只要簡單給網絡附加一個PCB設計指令。
提示：指令的底部必須緊靠著網絡。
原理圖與PCB的匹配
當你第一次執行同步器時你甚至不需要創建PCB文件。如果同步器不能找到合適的PCB，它會自動地創建一個，整齊地在PCB工作區中間排放所有的元件，作好布局準備。如果在設計數據庫同名文件夾有PCB，將被使用。
八、建立材料清單
打開“４Port Serial Interface.ddb “設計數據庫，找到”４ Port Serial Interface”文件夾下面的“４ Port
Serial Interface.prj”文件設計窗口，選擇“Reports”中的“Bill Of Material”菜單，按照導向器所給選項選擇，完成選擇，一個“Excel”風格的材料清單將被制成。
九、原理圖仿真
Protel99的混合信號電路仿真引擎現在與3F5完全兼容，支持所有標準的SPICE模型。電路仿真支持包含模擬和數字元件的設計。SimCode（類C語言）用于描述數字元件的描述。
Protel99提供了大量的仿真用元件，每個都鏈接到標準的SPICE模型。5800個仿真用元件分別在Sim.Ddb數據庫的28個庫中。
在Protel99中執行仿真，只要簡單地從仿真用元件庫中放置所需的元件，連接好原理圖，加上激勵源，單擊仿真。
提示：通用元件、電壓和電流源，在Sim.Ddb的仿真模型庫中。
打開“Bandpass Filter.ddb”設計數據庫，找到“Ｄesign Explorer 99\Examples\Circuit Simulation”文件夾．點擊交流信號分析”~”,輸入輸出波行將顯示到界面上。將鼠標放到“OUT”上，擊鼠標右鍵，選擇“View
Single Cell”菜單，觀看單一的輸出波形。激活原理圖設計窗口，選擇“View”下的“Fit All Objects”選項，使圖形全屏顯示，找到元件“C1”,并雙擊此元件，這個元件的類型和屬性對話框?qū)⒊霈F(xiàn)，將”Part”設置為0.2uF，然后重復上述操作，設置“C2”器件。選擇“Simulate”下的“Setup”菜單，在“General”對話框上選擇“Keep
Last Setup”,然后運行分析菜單“Run Analyses”,波形將被改變。
十、 在原理圖上標注漢字或使用國標標題欄
在原理圖上放漢字，可以直接點擊“Place”選鄉下的“Annotation”放置漢字。
如果想要使用國標圖紙做標題欄，選擇“Design”下的“Template”里的“Set Template File”,找到國標標題欄所在的目錄，打開圖紙的標題欄將被切換為國標形式。
十一、 生成網絡表
當我們設計好原理圖,在進行了ERC電氣規則檢查正確無誤后,就要生成網絡表,為PCB布線做準備。網表生成非常容易，只要在“Design”下選取“Create
Netlist”對話框，設置為那種格式的網絡表。網表生成后，就可以進行PCB設計了。
第三章 PLD設計
Protel Advanced PLD是融合于Protel集成開發環境的一個高效、通用的可編程邏輯器件設計工具，為邏輯器件設計提供了許多方便快捷的設計手段。
Protel Advanced PLD包含三個專為PLD設計工作定制的EDA/Client服務器：文本專家─ 具有語法認識功能的文本編輯器；PLD─ 用來編譯和仿真設計結果；Wave─
用來觀察仿真波形。
具體特點如下：
2 方便的文本專家和語法幫助器；
2 支持多種設計描述方法： 布爾方程式、狀態機和真值表；
2 支持從原理圖輸入并直接編譯；
2 支持從原理圖輸入PLD設計，并對原理圖直接進行編譯，生成標準的JEDEC文件；
2 與器件無關的高級CUPL硬件描述語言；
2 快速強大的編譯器；
2 方便直觀的仿真波形編輯器；
2 產生JEDEC工業標準的下載文件；
2 廣泛的器件支持。
舉例:
打開“\Design Explorer 99\Examples\pld\LCD Driver.ddb ”設計數據庫，找到“LCD.sch”原理圖文件并打開，這張原理圖顯示的是“G22V10”驅動電路。選擇“PLD”下的“Configure”菜單，我們看到“G22V10”已經被選中在目標欄中。點”O(jiān)K”即可。選擇“PLD”下的“Compile”,當編譯完成后，我們可以選擇“View
Files”項檢查編譯結果，然后點取“Close”關閉編譯對話框輸出文件。
第四章 PCB設計
一、板框?qū)Ш?br>
當我們設計了原理圖，生成了網表，下一步就要進行PCB設計。首先要畫一個邊框，我們可以借助板框?qū)Ш剑瑏懋嬤吙�。在“File”下選擇“New”中的“Wizards”,在選取“Printed
Circuit Board Wizard”,點擊“OK”即可，按照顯示對話框的每一步提示，完成板框設計。
二、建立PCB文件
要進行PCB設計，必須有原理圖，根據原理圖才能畫出PCB圖。按照上述板框?qū)Ш缴梢粡垺癐BM XT bus format”形式的印制板邊框。選擇PCB設計窗口下的“Design”中的“Add/Remove
Library”，在對話框上選擇“4 Port Serial Interface.ddb”,在“\Design Explorer 99\Examples”文件夾中選取，點取“Add”,然后“OK”關閉對話框。在左側的導航樹上，打開“4
Port Serial Interface.prj”原理圖文件，選擇“Design”下的“Update PCB”,點取“Apply”,“Update Design”對話框被打開，點取“Execute”選項。對話框“Confirm
Component Associations”對話框?qū)⒈淮蜷_，網絡連接表列出，選擇應用“Apply”更新PCB文件，由于Protel99采用同步設計，因此，不用生成網表也可以直接到PCB設計。這時，一個新的帶有網絡表的PCB文件將生成。
三、布局設計
Protel 99可以進行自動布局,也可以進行手動布局。如果進行自動布局，運行“Tools”下面的“Auto Place”,用這個命令，你需要有足夠的耐心。布線的關鍵是布局，多數設計者采用手動布局的形式。用鼠標選中一個元件，按住鼠標左鍵不放，拖住這個元件到達目的地，放開左鍵，將該元件固定。Protel
99在布局方面新增加了一些技巧。新的交互式布局選項包含自動選擇和自動對齊。使用自動選擇方式可以很快地收集相似封裝的元件，然后旋轉、展開和整理成組，就可以移動倒板上所需位置上了。當簡易的布局完成后，使用自動對齊方式整齊地展開或縮緊一組封裝相似的元件。
提示：在自動選擇時，使用Shift+X或Y和Ctrl+X或Y可展開和縮緊選定組件的X、Y方向。
四、布線設計
在布線之前先要設置布線方式和布線規則。Protel 99有三中布線方式：忽略障礙布線（Ignore obstacle）,避免障礙布線（Avoid obstacle）,推擠布線（Push
obstacle）。我們可以根據需要選用不同的布線方式，在“Tools”工具菜單下選擇“Preferences”優選項中選擇不同的布線方式。也可以使用“SHIFT+R”快捷鍵在三種方式之間切換。
接著選擇布線規則，在“Design”下選擇“Rules”對話框，選擇不同網絡布線的線寬，布線方式，布線的層數，安全間距，過孔大小等。
有了布線規則，就可進行自動布線或手動布線了。如果采用自動布線，選擇“Auto Route”菜單，Protel 99支持多種布線方式，可以對全板自動布線，也可以對某個網絡、某個元件布線，也可手動布線。手動布線可以直接點擊鼠標右鍵下拉菜單“Place
track”，按鼠標左鍵一下確定布線的開始點，按“BACKSPACE”取消剛才畫的走線，雙擊鼠標左鍵確定這條走線，按“ESC”退出布線狀態。用“Shift”加空格鍵可以切換布線形式，“45°”“90°”弧形布線等方式之間切換。Protel99提供了很好的在線檢查工具“Online
DRC”隨時檢查布線錯誤（在工具菜單的優選項下面）。如果修改一條導線,只需重畫一條線。
五、電氣規則檢查
當一塊線路板已經設計好，我們要檢查布線是否有錯誤，Protel99提供了很好的檢查工具“DRC” 自動規則檢查。只要運行“Tools”下的“Design
Rlue Check”,計算機會自動將檢查結果列出來。
六、信號完整性分析
當PCB設計變得更復雜，具有更高的時鐘速度、更高的器件開關速度以及高密度，在設計加工前進行信號的完整性分析變得更尤為重要。
Protel99包含一個高級的信號完整性仿真器，它能分析PCB設計和檢查設計參數的功能，測試過沖、下沖、阻抗和信號斜率要求。如果PCB板任何一個設計要求(設計規則指定的)有問題，可以從PCB運行一個反射或串?dāng)_分析，以確切地查看其情況。
信號完整性仿真使用線路的特性阻抗、通過傳輸線計算、I/O緩沖器宏模型信息，做為仿真的輸入。它是基于快速的反射和串?dāng)_模擬器，采用經工業證實的算法，產生非常精確的仿真。
設置信號完整性設計規則
打開“LCD Controller.ddb”設計數據庫，在“Design Explorer 99\Examples”目錄下，通過左側的導航樹，打開“LCD
Controller.pcb”文件。設置信號完整性設計規則，測試的描述。必須包含層堆棧規則。在“Tools”下選擇“Preferences”對話框中的“Signal
Integrity”選項，在這個對話框中，顯示了所有元件的標號所代表的元件名稱。例如“ R”代表“resistors”,用“Add”增加，在“Component
Type”對話框上，用“R”設置“Designator Prefix”,在“Component Type”中設置為“Resistor”,點擊“OK”加入。重復上述操作設置“C-Capacitor;
CU-Capacitor; Q-BJT;D-Diode; RP-Connector;U-IC；J-Connector;L-inductor”,當我們設置完成時，點取“OK”退出優選項對話框。
從菜單中選擇“Design\Rules”，然后按下設計規則對話框中的信號完整性鈕。每個規則包含了該規則測試的描述。
一旦配置了信號完整設計規則，從菜單中選擇“Tools”下的“Design Rule Check”，顯示設計規則檢查對話框。按對話框中央的信號完整性按鈕，進行信號完整性設計規則檢查。
必須包含一個層堆棧規則才能執行信號完整性分析。
包含電源網絡設計規則，指定每個電源網絡和電壓。從“Rule Classes”中選“Overshoot Falling Edge”點擊“Add”,在談出對話框中選擇“Fiter
Kind”設為“Whole Board”,并且改變右側“Maximum(Volts)”為“0.5”,點取“OK”,存入這條規則。重復剛才的步驟，設置“Undershoot-Falling
Edge”，兩個強制信號完整性規則“Layer Stack” “Supply Nets”已經設置。
運行設計規則檢查“DRC”,然后在“Report”中運行“Signal Integrity”,找到網絡名為“FRAMA1”,選重這個網絡，在“Edit”中選“Take
Over”從菜單中加入網絡，對它進行分析。在“Simulation”的“Reflection”菜單下可以觀看波形。我們選種哪一個器件，那個器件的曲線將被點亮。信號完整性分析菜單中還為我們提供消除干擾的方法。
如果設計不包含電源層分析將仍然執行，但是結果不能認為是準確的。
信號完整性分析器不考慮多邊形敷銅。DRC測試是從所有可能輸出腳對每個網絡最壞情況仿真，最壞結果就是DRC結果。
執行串?dāng)_分析至少需要從網表上確定二個網。然后指定其中一個為侵略者，或受害人。侵略者被加入激勵脈沖，受害人為接收串?dāng)_。當已經指定侵略者或受害人網絡時，按Crosstalk按鈕執行仿真，結果將顯示在Protel波形分析器上。
可以從波形上直接執行許多測量，僅僅擊一下波形右邊列表上的節點，從分析菜單中選擇一個選項。
如果你發現波形與設計規則檢查給定的結果不匹配(例如：DRC給1.2伏特的過沖，但是波形有小的振鈴)，它被大概因為用于反射分析的輸出節點不是DRC報告的最壞節點。
除了執行反射和串?dāng)_分析，還可以執行一個信號完整性效果的網絡篩選，例如過沖、延遲、阻抗等等。網絡篩選產生類似電子表格的結果表，可以快速查出有問題的網絡。
執行網絡篩選，要指定許多網絡(如果需要可選全部)，按Net Screening按鈕。當篩選結果出現，使用工具條上按鈕控制所要顯示的內容(阻抗、電壓等等)，按下列名按結果類型顯示。
七、建立新的PCB器件封裝
由于硬件廠家發展速度非�？�，器件的不斷更新，我們經常需要從庫里增加器件封裝，或增加封裝庫。Protel 99提供了很好的導航器，幫助我們完成器件的添加。打開“LCD
Controller.ddb”設計數據庫，選中“LCD Controller.pcb”并打開。在“Design”下選擇“Make Libray”,庫編輯器被打開，建立一個新庫文件“l(fā)cd
controller.lib”,在這個新庫文件中建立器件封裝。點擊左側導航樹上的“Browse PCBlib”,可以瀏覽這個庫里現有的元件，創建一個新的元件選擇“Tools”下的“New
Component”，彈出一個器件封裝模板，按照提示，可以迅速生成一個我們需要的器件封裝。
八、 生成GERBER文件
在我們將所有設計完成之后，需要把PCB文件拿到制版廠家去做印制版。如果廠家有Protel 98 或Protel 99 ，可以直接導出 PCB文件給廠家。如果廠家沒有這兩種版本文件，需生成“GERBER”給廠家。具體操作如下：
首先我們打開一個設計好的PCB文件“Z80 Microprocessor.ddb”設計數據庫中的“Z80 Processor board.pcb”文件，選擇“File”主菜單下的“Setup
Printer”，點亮第一項“Protel Gerber RS274”
在“Option”彈出菜單中選擇建立光圈文件，點擊“Aperture
Library”選項，在“Apertures”對話框中選“Creater List From PCB”,自動抽取光圈文件。在“Save to APT File”中存一個文件名。返回“Setup
Printer”菜單，點取“Layers”設置輸出光繪文件的層數，在所有用到的層前打?qū)础啊獭保缓筮x擇“OK”返回打印機設置，按下“Print”,就可生成光繪文件。
設置光圈文件。
設置光繪層數。
在Report主菜單下選擇“NC Drill”,運行后即可生成鉆孔刀具和鉆孔數據文件。
光圈文件的后綴為“*.APT”,GERBER文件的后綴為“*.G*”,鉆孔文件的后綴為“*.DRR”和“*.TXT”。將所有文件導出到一個指定目錄下，壓縮后即可交給印制板廠生產。
如果我們想看生成的GERBER文件是否正確，請用導入的方法可以打開每一層文件。
設計者也可以用導入的方法查看其它低版本的文件，例如Protel 2.8格式，98格式，DOS格式等文件。
