帶音頻功放的20秒語音錄放模塊

    這是一款功能非常齊全的語音錄放模塊，已經把ISD1820的所有功能都做上了，并且還設計了LM386音頻功放電路。模塊大小為4.1*6.1CM 非常小巧，使用3～5V的直流電壓，設計有電源插座，極性內正外負不要搞錯。

帶音頻功放的20秒語音錄放模塊 停產停止供貨！

    板上的REC是錄音按鍵，按住就能錄音，松開按鍵停止錄音； RLAYE是觸發模式放音，按一下就播放當前整段的語音；PLAYL是點動模式放音，按住才放音，松開就停止放音；

    板上的RPL撥動開關是循環播放模式控制，位于0N端就循環播放； FT撥動開關是直通模式控制，位于ON端咪頭語音就直通到喇叭（不經功放）；

    話筒經過一根20厘米的線用接插件接入模塊，話筒和外殼連接的是負極，直通模式時盡量遠離喇叭，防止嘯叫。模塊有SP1和SP2兩個喇叭接口，SP1是1820芯片直接輸出的音頻音量不大，SP2的功能是將錄音放大播出，經過LM386功率放大的語音一般可以驅動5W以內的8歐姆喇叭，實際音量和喇叭的效率、是否有助聲腔有很大關系，裸露的喇叭前后聲音相位相反會聲短路，所以效率很低。音量可以通過板上的蘭白可調電位器調節。

    模塊不需要單片機就能正常工作，同時也預留了預留6針單片機控制口。1820芯片的第10腳是ROSC采樣頻率設置電阻，錄音時間是隨著電阻改變的，比如用100K時，錄音時間是10S；用160K的電阻時，錄音時間是16S；為了提高音質，本模塊采用82K電阻，因此錄音時間為8.2S。

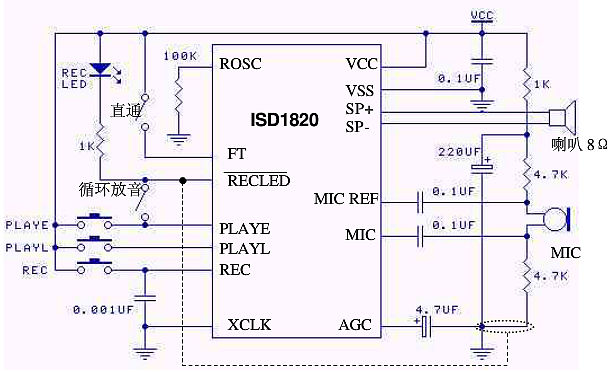

ISD1820P 8～20秒單段語音電路資料：
　　
　　一、主要特性
　　1.自動節電，維持電流0.5uA
　　2.邊沿／電平觸發放音
　　3.外接電阻調整錄音時間（詳見附表）
　　4.3v單電源工作
　　
　　二、引腳描述
　　電源（VCC）：芯片內部的模擬和數字電路使用的不同電源總線在此引腳匯合，這樣使得噪聲最小。去耦合電容應盡量靠近芯片。
　　地線（VSSA，VSSD）：芯片內部的模擬和數字電路的不同地線匯合在這個引腳。
　　錄音（REC）：高電平有效，只要REC變高（不管芯片處在節電狀態還是正在放音），芯片即開始錄音。錄音期間，REC必須保持為高。REC變低或內存錄滿后，錄音周期結束，芯片自動寫入一個信息結束標志（EOM），使以后的重放操作可以及時停止。然后芯片自動進入節電狀態。
　　注：REC的上升沿有84毫秒防顫，防止按鍵誤觸發。
　　
　　邊沿觸發放音（PLAYE）：此端出現上升沿時，芯片開始放音。放音持續到EOM標志或內存結束，芯片自動進入節電狀態。放音后，可以釋放PLAYE.
　　電平觸發放音（PLAYL）：此端從低變高時，芯片開始放音。持續至此端回到低電平或遇到EOM標志，或內存結束。放音結束后自動進入節電狀態。
　　
　　錄音指示（／RECLED）：處于錄音狀態時，此端為低，可驅動LED.此外，放音遇到EOM標志時，此端輸出一個低電平脈沖。此脈沖可用來觸發PLAYE，實現循環放音。
　　話筒輸入（MIC）：此端連至片內前置放大器。片內自動增益控制電路（AGC）控制前置放大器的增益。外接話筒應通過串聯電容耦合到此端。耦合電容值和此端的10KΩ輸入阻抗決定了芯片頻帶的低頻截止點。
　　
　　話筒參考（MIC REF）：此端是前置放大器的反向輸入。當以差分形式連接話筒時，可減小噪聲，提高共模抑制比。
　　自動增益控制（AGC）：AGC動態調整前置增益以補償話筒輸入電平的寬幅變化，使得錄制變化很大的音量（從耳語到喧囂聲）時失真都能保持最小。通常4.7uF的電容器在多數場合下可獲得滿意的效果。
　　
　　喇叭輸出（SP＋，SP-）：輸出端可直接驅動8Ω以上的喇叭。單端使用必須在輸出端和喇叭之間接耦合電容，而雙端輸出既不用電容又能將功率提高至4倍。SP＋和SP-之間通過內部的50KΩ的電阻連接，不放音時為懸空狀態。
　　
　　振蕩電阻（ROSC）：此端接振蕩電阻至VSS，由振蕩電阻的阻值決定錄放音的時間。
　　直通模式（FT）：此端允許接在MIC輸入端的外部語音信號經過芯片內部的AGC電路、濾波器和喇叭驅動器而直接到達喇叭輸出端。平時FT端為低，要實現直通功能，需將FT端接高電平，同時REC、PLAYE和PLAYL保持低。
　　
　　三、錄放音操作方式
　　按住REC錄音按鍵不放即錄音，RECLED燈會亮起，松開按鍵錄音停止。放音有三種情況：
　　1、沿觸發放音，按PE鍵一下即將全段放音，除非斷電或放音結束，否則不停止放音；
　　2、電平觸發放音，按住PL鍵時即放音，松開按鍵即停止；
　　3、循環放音，置循環放音開關閉合，按動PE鍵即開始循環放音，只能斷電才能停止。
　　在直通模式下，直通開關閉合，對話筒說話會從喇叭里擴音播放出來，構成喊話器功能，由于該模式下的話筒放大同時經過AGC自動增益調節和帶通濾波器，其音質比通常的話筒放大器要好很多，而且不會出現喇叭過載的情況。
