100米滾動碼遙控組件
傳統的用于單向傳輸?shù)陌卜喇a(chǎn)品主要采用固定編碼集成電路,如PT2262,PT2272等編解碼芯片.但由于此類編解碼芯片的編碼長度有限,碼形格式固定不變.十分易于在空中捕捉電波碼字和掃描跟蹤的等方法破解,只能用于一些對保密安全要求不高的場所.
一位有經驗的工程技術人員只需花不到500元的成本即可制作一臺空中電波代碼拷貝機,在不到1秒鐘的時間內就能將此類系統破解.而用掃描跟蹤的方法也僅需數十分鐘就能破解此類系統.
Microchip公司的基于KEELOQ算法的HCS系列滾動碼編碼芯片則克服了以上系統的缺點,已成功的應用于以各種安防產品中.由于在傳輸代碼之前采用了先進的非線性位加密技術,產生具有極高保密性的滾動編碼.每一次發送的代碼都是唯一的,不規則的,且不重復,使得任何通過非法捕捉和掃描跟蹤等破譯手段都化為泡影.十分適用于閘門,車庫,銀行等管理系統;自動防盜報警系統,身份識別,智能IC卡等領域.
100米滾動碼433MHZ發射機
18元一個（含A27電池一節）
二,HCS301編碼集成電路特點:
1,保密性 可編程28Bit系列號,可編程64Bit加密密鑰,每次發送代碼是唯一的,加密密鑰不可讀取
2,內部特征 寬范圍工作電壓(HCS300 2.0V-6.3V, HCS301 5.5V-13.0V)
3,四個功能輸入口(可組合達15種功能)
4,低電壓檢測指標
三,HCS301編碼器原理

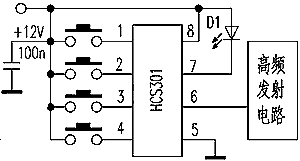

HCS301在使用之前,必須產生一個唯一的加密密鑰.密鑰產生過程(圖1):由工廠代碼和系列號一起經密鑰產生算法形成唯一的加密密碼,然后寫入片內EPROM.工廠代碼又稱系列碼或制造商碼,長度為64Bit.每一個制造商均不相同,它用于產生與每一個編碼器相對應的唯一加密密鑰.工廠代碼是整個系統安全的關鍵,應規范管理,保存.如工廠代碼泄密,則整個系統沒有任何安全性可言.系列號為28Bit,對應于每一個編碼器,可作為用戶碼.

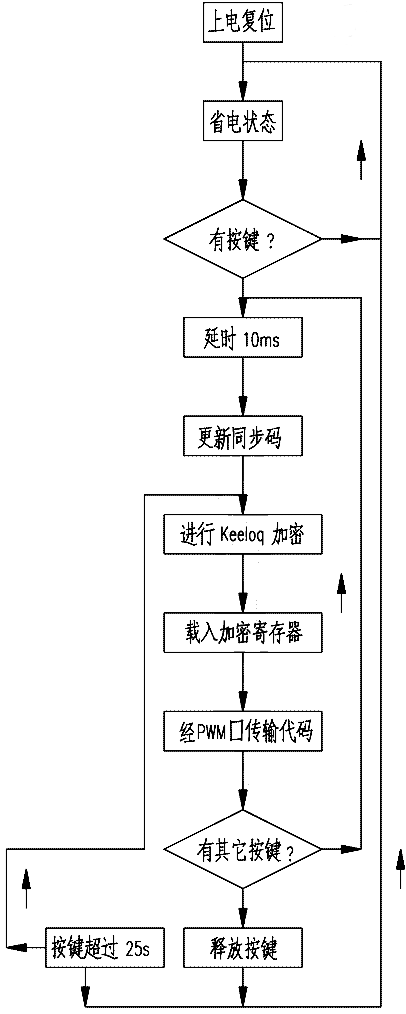

HCS301編碼過程由原代碼,加密密鑰及同步碼等經KEELOQ算法加密后.產生32Bit高度保密的滾動代碼.,由于KEELOQ算法的復雜性和16位同步碼每次傳輸時都要更新,故每次傳輸代碼都和上一次的代碼完全不同.只有在傳輸216次后才可能重復,以每天傳送10次代碼計算,時間間隔為18年之久.
HCS301片內具有192Bit(16×12)EEPROM,用于存儲加密密鑰,序列號同步值和其它信息,在使用HCS300/301之前和使用之中都需要對其進行操作.使用之前需對其進行編程.為保密起見,只有在編程EEPROM之后相當短的時間內才能進行回讀檢驗,其它時間為禁讀狀態.使用之中則讀EEPROM信息加密,產生發送代碼,并更新同步值.
HCS301的發碼信息由幾個部分組成.每次發碼的碼字以引導碼標志和頭標開始,接著是滾動碼和固定碼部分,最后為每次發送的保護時間.滾動碼部分為32Bit加密數據;固定碼部分為34Bit,包括狀態位,功能位和28位系列號.總計碼組合多達7.38×1019次種.
HCS301在每一個按鍵按下時發送66位編碼數據,由于滾動碼和固定碼兩部分組成,滾動碼部分由4個按鍵狀態,2位計數溢出位,10位鑒別位及16位同步值經加密產生.固定碼由28位系列號,4位按鍵狀態和2位狀態位組成.
四,解碼原理
為了使發送器,接收器一起工作,發送器首先要被"學習"確認,"學習"確認完成后,解碼器將所學的序列號和同步值經加密后存儲到EEPROM中,解碼器需要工廠代碼(只有相同工廠代碼的發射器才能進行學習),工廠代碼通常存儲到ROM中,以提高安全性.
解碼器取得系列號之后先與工廠代碼結合產生與發射器相同的密鑰,并用這一密鑰進行解密滾動數據.解碼器接收到一次發送后,立即檢查序列號是否已被學習,如果是,則進行解碼過程.由生成的密鑰對滾動碼部分進行解密,用鑒別位來判斷解密否有效,如果以上通過,則對同步值進行判斷.
解碼器同步值判斷過程:如果解密的同步值在當前操作窗口(小于16),則同步值被重新存儲,并執行相應操作.假如同步值不在當前操作窗口,而在雙操作窗口,即32K以內,則發送過來的同步值被臨時存儲,并回去等下一步發送,如果下一次接收到的同步值與臨時存儲的同步值是連續的,就會認為發送器剛剛跳到雙操作窗口,于是新的同步值被存儲并執行相應的命令.假如發送器跳出了雙操作窗口,則認為發射無效.每次有效發送后,整個窗口都在旋轉,則剛用過的代碼是在無效操作窗口.這樣就消除了以前發送代碼被捕獲而又重新發射的可能.
接收板外形尺寸：36*22*14毫米
100米滾動碼433MHZ鎖存型接收板A 19元一個 D0～D3四位引腳輸出邏輯：鎖存型

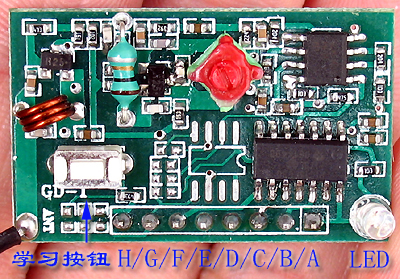

這是滾動碼專用接收板，采用PIC單片機，引腳A是地GND、引腳B是數據腳D0、引腳C是數據腳D1、引腳D是數據腳D2、引腳E是數據腳D3、引腳F是數據腳VT、引腳G是電源腳地GND、引腳H是正5V電源VCC。
工作模式：VT端，解碼有效端，當遙控器任意一個按鍵按下時，VT輸出高電平，松開遙控器按鍵，VT恢復為低電平，D0、D1、D2、D3是四個數據輸出端，對應的遙控器按鍵按下，輸出高電平，并且即使松開按鍵也鎖存保持不變，維持到下次遙控信號改變。
100米滾動碼433MHZ點動型接收板B 19元一個 D0～D3四位引腳輸出邏輯：點動型
工作模式：VT端，解碼有效端，當遙控器任意一個按鍵按下時，VT輸出高電平，松開遙控器按鍵，VT恢復為低電平，D0、D1、D2、D3是四個數據輸出端，對應的遙控器按鍵按下，輸出高電平，松開按鍵，立即變成低電平。
使用方法：
首先看清楚接收板的端口不要接錯線接通5V的直流電壓，這時按下接收板上的白色學習按鈕，不要松手持續按0.5秒左右，然后連續按住需要配套的遙控器遙控器上任意一個按鍵2秒鐘，這時松開學習按鈕即可完成學習過程。如果要增加遙控器可以重復以上過程，接收板最多可以學習15個遙控器。接收板斷電也能記憶已經學習成功的遙控器。如果連續按住接收板上的學習按鈕超過8秒，接收板上的指示燈會熄滅，可以全部刪除所有已經學習的遙控器。
必須要保證遙控接收板的5V直流電源質量，要求是電壓要符合標準的5V電源要純凈，例如象電腦USB電源、手機充電器電源等干擾極大，遙控接收板根本無法正常工作，建議選用9～12V輸出的變壓器電源或者優質開關電源經過LM7805穩壓和220UF＋0.1UF濾波后供電。
很多客戶問他們的車庫門遙控器也是HCS301芯片頻率也是433M，能否使用我們的遙控器？這里我告訴大家，能夠通用的概率極小，但是有兩種辦法可以解決問題。
第一種辦法是：原配的遙控器壞了但是HCS301芯片完好，這時可以用不漏電的電烙鐵，用焊錫把原配HC301的八個引腳兩側全部堆滿焊錫，這樣受熱比較均勻并且可以利用焊錫保持溫度，再兩邊來回用烙鐵加熱后用鑷子取下芯片。將拆卸下來芯片引腳的焊錫清理干凈后替代我們遙控器的HCS301芯片即可正常使用。
第二種辦法是：很多車庫門控制器上都有手動開門/關門按鈕，如果我們另外用一套遙控的繼電器觸點來模擬手開按鈕的閉合也能控制車庫門，這里我們推薦用200米桃木＋交流雙繼電器接收板組合，交流雙繼電器接收板請?jiān)O(shè)置成獨立繼電器輸出模式，并找出常開結點并聯到手開按鈕上即可。
