用戶在使用固態繼電器時應用條件，注意固態繼電器性能參數和負載能力合理選擇，下面從四個方面介紹
固態繼電器在使用過程中應注意的事項：
SSR 10A 固態繼電器
1、負載類型，輸出電流和浪涌電流
使用中流過繼電器輸出端的穩態電流不得超過產品詳細規范規定的相應溫度下的額定輸出電流，可能出現
在浪涌電流不得超過繼電器的過負載能力，用戶在選用固體繼電器時，必須考慮繼電器在保證穩態工作的
前提下，能夠承受這個浪涌電流。
下面給出考慮負載浪涌電流和繼電器過負載能力后，常溫下各種負載的穩態電流對固態繼電器額定輸出電
流的降額系數的推薦值。
| 負載類型 | 電阻 | 電熱 | 白熾燈 | 交流電磁鐵 | 變壓器 | 單相電機 | 三相電機 |
| 降額系數 | 1 | 0.8 | 0.5 | 0.5 | 0.5 | 0.12～0.24 | 0.18～0.33 |
2、輸出電壓、瞬態電壓和DV/DT
直流固態繼電器只適用于控制直流電源和負載，交流固態繼電器只適用于控制交流電源和負載交流直流通
用(雙向)固態繼電器可適用于交流、直流和雙向方波的控制。
負載電源的電壓不能超過繼電器的額定輸出電壓，也不能低于規定的最小輸出電壓，可能加至繼電器輸出
端的最大電壓峰值，一定要低于繼電器的瞬態電壓值。
切換交流電感負載，單相電機和三相電機負載，或這些負載電器上電時，繼電器輸出端可能出現兩倍于電
源電壓峰值的電壓。
對感性和容性負載，當交流固體繼電器在零電流關斷時，電源電壓不為零，并且以較大的DV/DT值加至繼
電器的輸出端，因此應選用DV/DT高的繼電器。
3、輸入特性
阻性輸入固態繼電器的輸入電壓一般可分為兩檔，適應低電壓輸入信號的10-30V，還有是輸入電壓范圍
較大的恒流輸入固體繼電器，范圍在3-32V，固態繼電器的輸入電流一般在10MA左右，可與TTL電路兼容。
4、其它特性
包括固態繼電器的輸出電壓降，輸出漏電流，零點交流，絕緣電阻，介質耐壓等電氣特性。所在固態繼
電器都具有零和非過零兩種方式，非過零請助用戶注明，選用固態繼電器要留有余量預防負載短路，應
選用適量快速熔斷器，在控制感性負載時，一定要考慮負載的啟動特性，在控制感性負載時，一定要考
慮負載的啟動特性，電流大于40A時，需加風扇強冷或水冷，風速大于6米/秒。
說明：1、負載10A及以上，必須安裝散熱器，40A以上加風扇強冷或水冷。
2、使用感性負載時，請必須在輸出端并接一壓敏電阻，取值為負載電壓的1.6-1.9倍。

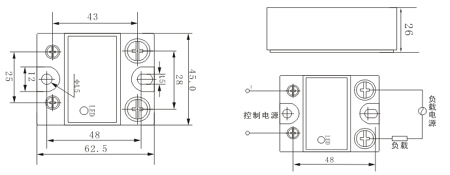

外形尺寸：62.5X45.0X26毫米
負載電壓：24-380VAC(基本型)
負載電流：10A
控制電壓：3-32V DC
控制電流：≤10mA
通態壓降：≤1.5V
斷態漏電電流：≤4mA
斷態時間：≤10mS
介質耐壓：2000VAC
絕緣電阻：1000MΩ/500VDC
環境溫度：-30℃—+75℃
安置方式：螺栓固定
工作指示：紅色LED
重量： 132克
SSR 10A 固態繼電器 缺貨
