雙路電話遠程遙控器
電話遙控器可以異地遙控家中的家用電器，是居家生活的好助手，對居家起安全監控作用。同時也廣泛應用在工業智能控制等領域。電話控制器允許用戶遠程設置修改密碼。
雙路繼電器輸出的電話遠程遙控器 58元一個

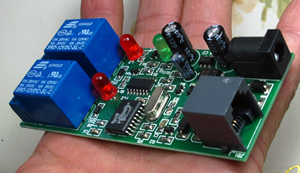

這是一款廉價實用的遠程電話遙控開關，利用普通的電話線，用手機或者電話撥打該線路的電話號碼就能實現遠程控制，真正實現全國各地都能操控�？梢钥刂�2路負載，繼電器理論接點容量為220V/7A，應付一般家用電器沒有問題。
主要參數：
1、工作電壓:直流12V
2、靜態工作電流:約14mA
3、模塊尺寸:長88mm*寬38mm*高20mm
4、接點容量：7A
5、接點類型：一組常開轉常閉無源接點
操作說明：

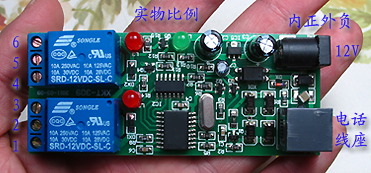

1、先將極性為內正外負的12V直流電源插頭插入控制器上的黑色電源插座中，板上的綠色LED點亮，表示電源正常，再把有線電話的水晶插頭插入控制器上的灰色的電話線輸入插座內，控制器可以和家用電話并聯使用。
2、用電話或者手機撥家里的本機電話號碼，7次振鈴無人接聽，本控制器自動接通電話，然后請用電話鍵盤輸入四位密碼（初始密碼為5678），若密碼正確，則
按“1”號按鍵，發出一聲“嘟”音后，第一路繼電器吸合并且相應的紅色指示燈亮，藍色接線端子1,2斷開2,3接通
按“2”號按鍵，發出一聲“嘟”音后，第一路繼電器釋放并且相應的紅色指示熄滅，藍色接線端子1,2接通2,3斷開
按“3”號按鍵，發出一聲“嘟”音后，第二路繼電器吸合并且相應的紅色指示燈亮，藍色接線端子4,5斷開5,6接通
按“4”號按鍵，發出一聲“嘟”音后，第二路繼電器釋放并且相應的紅色指示熄滅，藍色接線端子4,5接通5,6斷開
3、按“*”鍵為密碼修改，遙控器處于接通狀態的時間里，按*鍵可修改開機輸入密碼，輸入任意四位數字后按“*”鍵確認，下次遙控時就要輸入新的密碼才能進入
4、按“#”鍵為掛機鍵，掛機后兩路輸出保持設定（開/關）狀態。
注意事項：
控制板的兩路繼電器觸點都是獨立的常開轉常閉觸點，和控制板無電路聯系相當于純機械觸點，控制的控制方式為鎖存輸出，例如：按下1號鍵后，第一路繼電器始終吸合，只有再按下2號鍵，繼電器才釋放。
典型應用：
0、電腦或者工業設備的重啟控制，用繼電器的常開觸點控制設備的復位按鈕，相當于遠程按一下復位鍵。
1、控制電飯煲、電蒸鍋等廚房電器：適用于忙碌的上班一族，可在下班前開始作飯、煲湯、燉肉等回到家中便能吃上可口的飯菜，節省寶貴的休息時間；
2、燈光控制：回家前可提前打開家中的路燈，方便出行；
3、自動澆花控制：旅游出差也許會很多天，也許遠在國外，用它可以隨時幫你自動澆花；
4、寵物飼養：用它可以隨時給寵物如小貓、小狗、小金魚投喂飼料；
5、自動抽排水灌溉：適用于魚塘換水、水產養植；
選配件：紅色電話遙控器外殼 3.5元一個 配套的12V1A交流穩壓電源，10元一個
這是4路語音提示型電話遙控監聽器的類似電路圖僅供感興趣的客戶參考學習，SCH格式的原理圖和PCB文件 http://www.xinjiapolvyou.cn/DHYK.rar
基本工作原理描述：

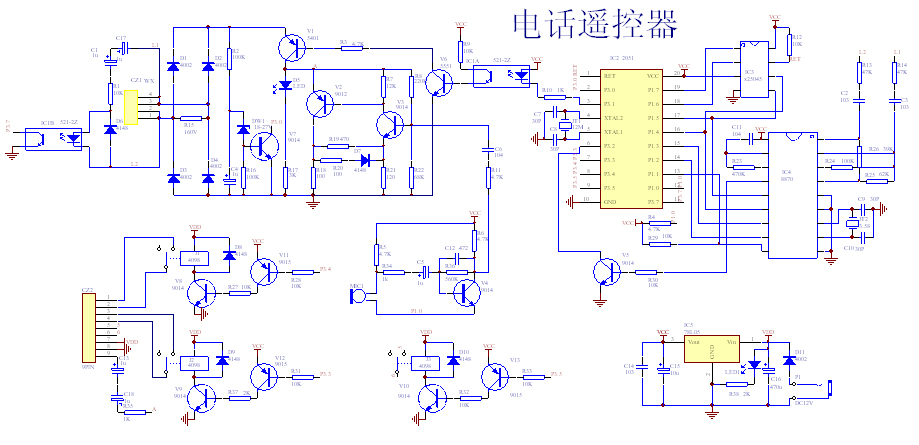

電話遙控監聽器的電路原理圖，如圖1所示。電路的核心元件是ATMAL公司的一塊89C2051單片機（最新產品已經換成STC12C2052單片機，并具備IC6的功能）。它擔負信號和數據的采集、分析運算、輸出控制等工作。
電路中的IC3A、DW1、R7組成電話線路摘機檢測和線路振鈴信號的檢測，平時電話線路電壓使得DW1擊穿，光電耦合器輸入端有較小電流通過，但能保證輸出端輸出低電平信號，P3.0腳被下拉成低電平，此時單片機主要任務是監測P3.0腳的電壓升高變化。
當與電話遙控器并聯的本用戶電話機摘機或電話遙控監聽器接收到振鈴信號，且達到規定的振鈴次數后模擬摘機，電話線路上電壓均有原來的48V下降到7-8V，此時DW1截止，P3.0被本身的上拉電阻上拉成高電平。單片機測試到P3.0腳的高電平后，開啟外部中斷0，P3.2隨時接收IC1（8870）發出的選通信號，單片機根據選通信號的到來及時接收8870數據端11-14腳上的雙音頻信號數據。
如果電話線路上出現了振鈴信號，90VPP的振鈴電壓使得IC3A輸出端按振鈴頻率導通和截止，單片機P3.0從檢測到IC3A輸出高電平信號開始，，自動判斷振鈴信號或摘機信號，對真正的25HZ的方波振鈴信號，單片機在每次振鈴信號結束后進行振鈴次數計數，并將單片機振鈴次數計數器中的數據與已經設定的振鈴摘機數據比較，兩者相等P3.1下拉，通過IC3B驅動三極管V1實現模擬摘機。電話遙控監聽器模擬摘機后，主叫方在電話聽筒中能夠聽到遙控監聽器中單片機P3.1發出三聲?shū)Q響提示。主叫方通過輸入密碼，電話遙控監聽器對密碼進行驗證，密碼正確發出驗證通過的提示音，密碼不正確，發出不同的提示音，并允許主叫用戶再次輸入密碼，第二次密碼正確，進入后面的程序，兩次密碼均不正確，電話遙控器掛機。主叫正確輸入密碼后，便可以通過遠程的電話機按鍵，按不同的數字進行操作遙控操作，完成不同的控制任務。不同的操作有不同聲音不同聲調的鳴響提示，在下面的敘述中不再提及按鍵提示音。
電路中的IC1（8870）接收電話線路上的雙音頻信號，并將雙音頻信號轉換成數據送到單片機。IC1時鐘信號采用雙音頻電路的專用3.579545MHZ的晶體，考慮該電路中單片機工作頻率要求不高的特點，單片機的時鐘信號也取之IC1的振蕩輸出端。
IC6是一塊EEPROM電路，內含看門狗和電壓監控器，該電路與ATMAL公司的89C2051結合可謂是珠聯璧合，即解決了設置數據掉電后保持不丟失的問題，還解決了軟件程序跑飛復位、低電壓檢測保護數據的問題。電路中凡是單片機與外部電路有聯系的I/O口采用了光電隔離。上述的結合大大提高了單片機的抗干擾性，共同保證了電路的可靠工作。
IC6和IC1的使能工作均由單片機對使能腳控制完成，遙控監聽器正常工作的時候，IC1和IC6不會同時工作，因此兩個電路的數據線可以共用單片機的I/O口。
單片機的P3.4、P3.5、P3.7分別控制一個繼電器電路工作，實現對用電器的供電控制。單片機的控制輸出腳與繼電器之間使用兩個三極管隔離和放大推動，前級三極管用來倒相，后級三極管推動繼電器工作。各路繼電器的工作方式，也就是電話遙控器的控制方式由用戶的操作和功能設置來決定。
