多功能電話接口模塊
產品2:電話接口模塊B 無貨
實際經驗借鑒：我們在開發過程中，通常采用1:1隔離變壓器將示波器與市電隔離。這樣可以避免市電通過示波器損壞器件和主板，而且可以更準確地測試電路板、電話線上的波形。CPU電源絕對不能使用開關電源！（僅供參考）
一、產品介紹
電話接口模塊B是在A的基礎上增加了DTMF接收（HT9170）和發射（HT9200）功能。更方便的與單片機相連接，使得單片機操作更靈活；單片機只需對HT9170和HT9200的操作就可以實現對DTMF收發。
二、模塊引腳說明
| 引腳 | 說明 | 引腳 | 說明 |
| 1 | GND 電源地 | 21 | HT9170數據輸出有效端OE |
| 2 | PHONEA 外接電話線輸入 | 22 | D0 HT9170數據端D0 |
| 3 | PHONEB 外接電話線輸入 | 23 | D1 HT9170數據端D1 |
| 4 | SW 主通道通斷控制 | 24 | D2 HT9170數據端D2 |
| 5 | NC | 25 | NC |
| 6 | NC | 26 | NC |
| 7 | JC 外接降壓電容到PHONEB | 27 | NC |
| 8 | VCC 電源正5V | 28 | IN1 DTMF輸入或語音輸出 |
| 9 | RING 振鈴信號輸出 | 29 | IN2 DTMF輸入或語音輸出 |
| 10 | OUT4 DTMF輸出或語音輸入 | 30 | IN3 DTMF輸入或語音輸出 |
| 11 | OUT3 DTMF輸出或語音輸入 | 31 | IN4 DTMF輸入或語音輸出 |
| 12 | OUT2 DTMF輸出或語音輸入 | 32 | GND 電源地 |
| 13 | OUT1 DTMF輸出或語音輸入 | 33 | TEST |
| 14 | NC | 34 | TEST |
| 15 | CE HT9200片選端 | 35 | TEST |
| 16 | DATA HT9200數據端 | 36 | NC |
| 17 | CLK HT9200時鐘端 | 37 | NC |
| 18 | VCC 電源正5V | 38 | DXC 電話線斷線檢測輸出 |
| 19 | D3 HT9170數據端D3 | 39 | NC |
| 20 | DV HT9170檢測DTMF有效端 | 40 | VCC 電源正5V |
電氣指標：
1）工作頻率：300～3400Hz
2）環境溫度：-10℃～40℃ 相對濕度：10%～95% 大氣壓力：86～106kpa
3）環境噪音：≤60dB(A) 工作頻率：300～3400Hz
4）撥號指標：低頻群697、770、852、941Hz 高頻群:1209、1336、1477 Hz 單一頻率誤差：≤1.5％
5）電聲特性：發送和接收頻響曲線符合GB/T15279-2002規定；
6）模塊工作電流：≤1mA（+5V電壓）；
7）線路要求：掛機電壓：＞40V；振鈴電壓：＞ 交流60V；

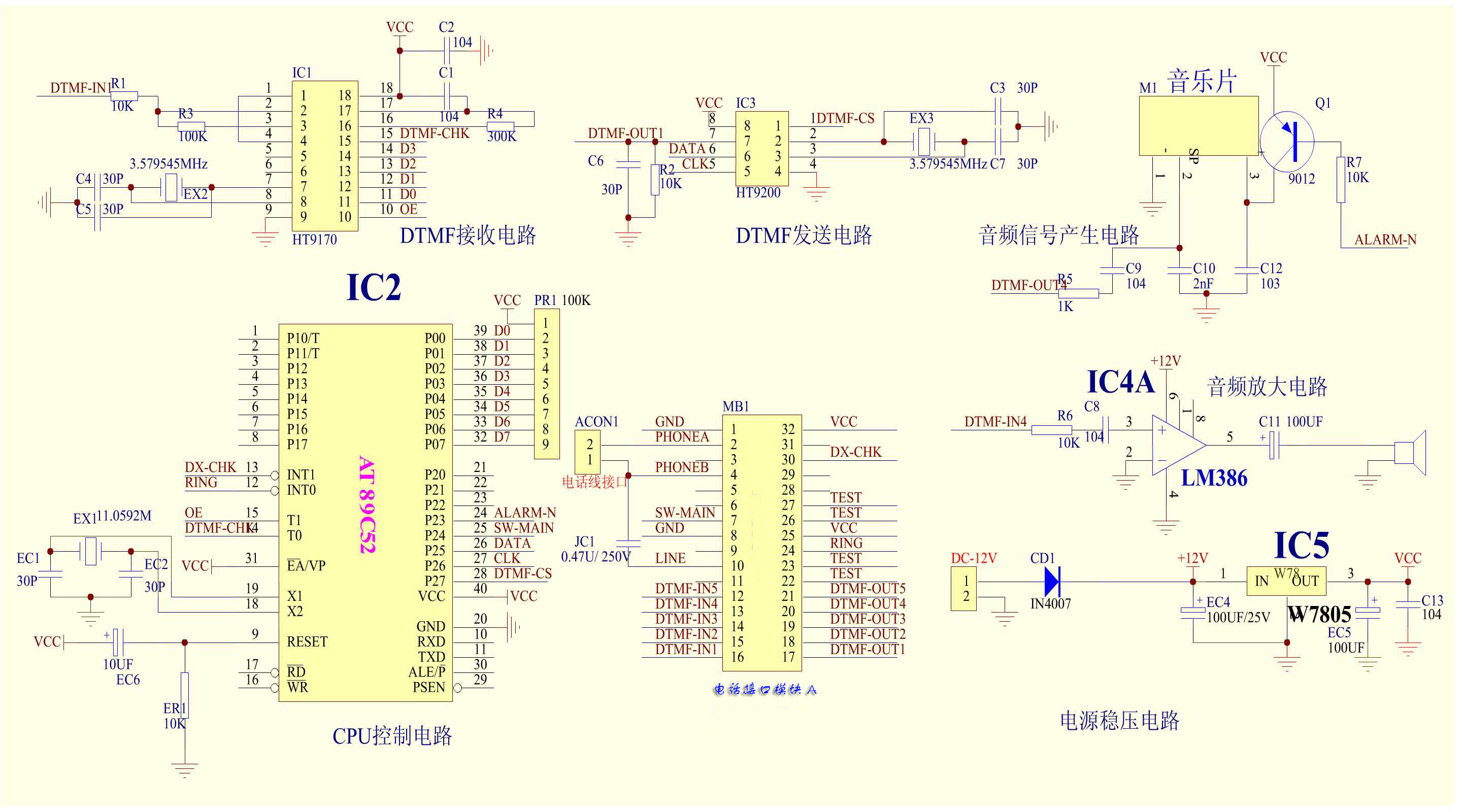

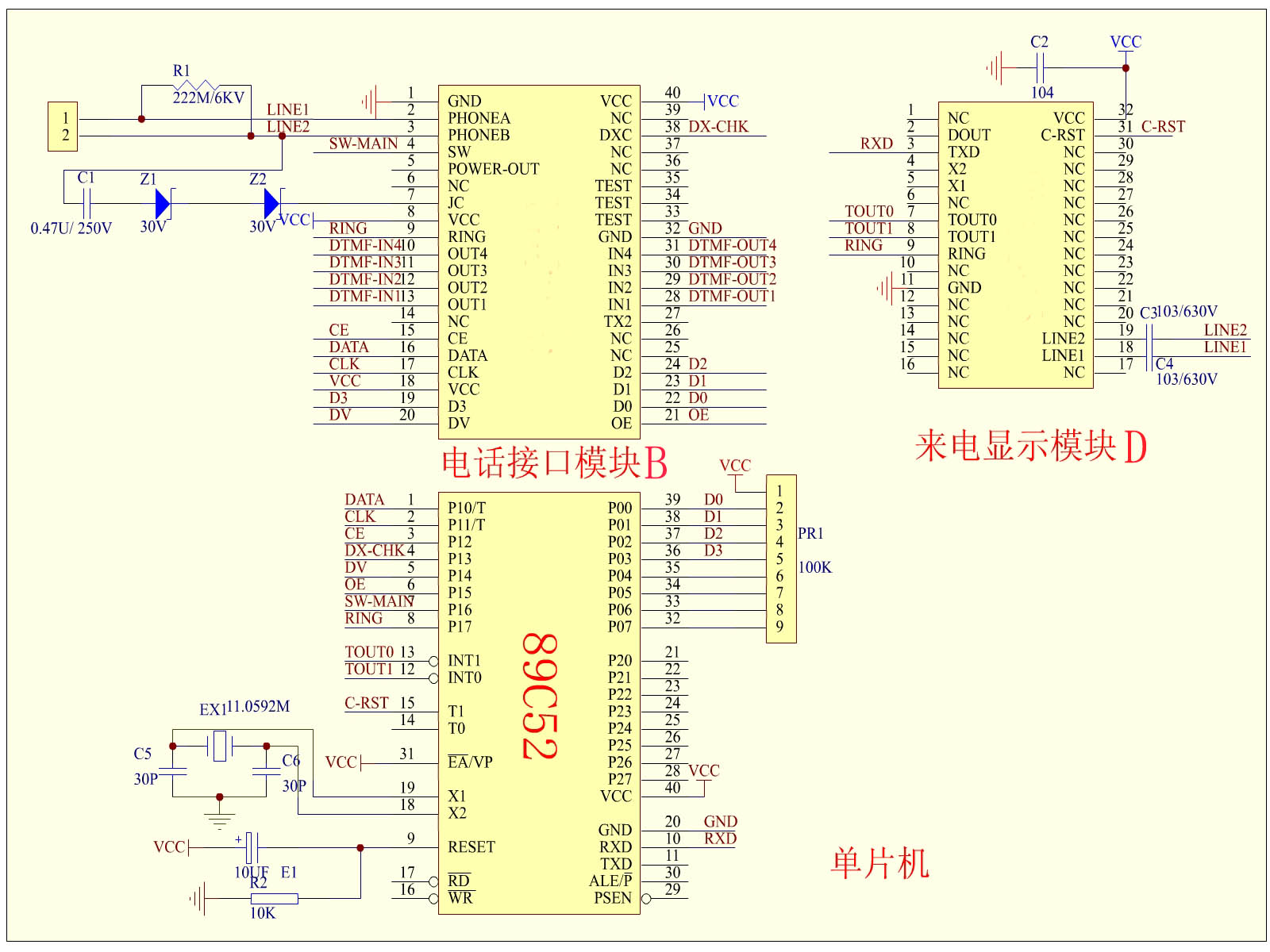

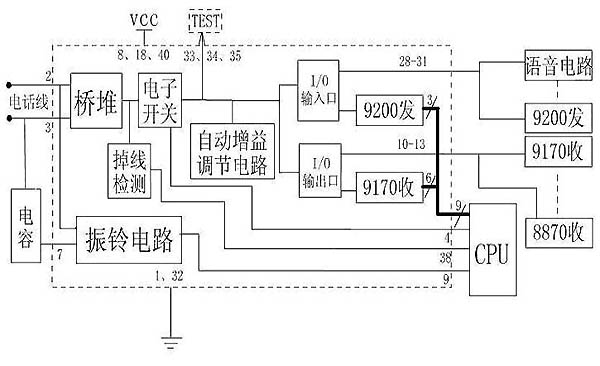

三、模塊應用圖
在應用時，電源端8、18、40腳都必須同時連接到電源上；接地端1、32腳也必須同時連接到地上。3腳和7腳之間必須接一降壓電容0.47uF/250v用于振鈴檢測。
當一振鈴信號到來時，振鈴檢測電路檢測到振鈴信號輸出一低電平到單片機，此時單片機可以控制電話的摘掛機，當摘機后電話上的DTMF信號傳入HT9170，通過解調輸出DTMF有效信號到單片機；單片機也可以控制HT9200發送DTMF信號到電話線上。
輸出到電話線上語音信號在電平幅度較大時可以從28-31端輸出、電平信號較小時可以從帶有自動增益控制的10-13腳的任意一腳輸出到電話線上。
從電話線上輸出的語音信號或者DTMF信號一般可以從28-31端輸出到自己的開發板上。9腳RING為振鈴檢測端。
通常在振鈴期間，該端口嚴格按照程控機振鈴信號音標準輸出25個脈沖/秒，間隔4秒再次輸出25個脈沖/秒。

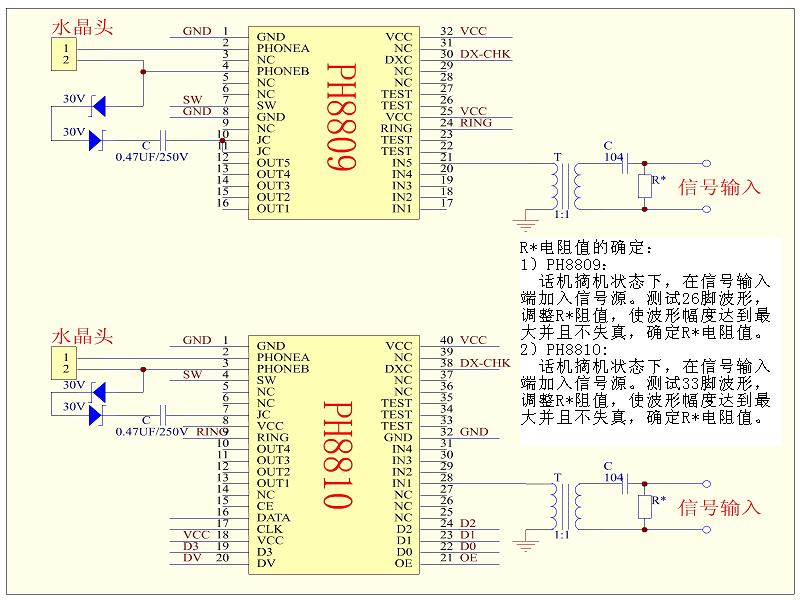

以下參考電路僅對特殊設備需要輸入、輸出信號到電話線上才使用的方法。對于特殊設備我們只有通過隔離方式才能夠很好的處理，避免由于這些設備帶來其他干擾和影響。另外，對于使用ISDXXXX、AP9600系列錄音電路，可以直接在系統中共用一個電源，也不必對這些電路采用隔離方式。
產品1:電話接口模塊A 無貨
電話接口模塊A是專門用于研制開發、生產配套的完整電話接口功能模塊。該產品是由專業從事話機通訊多年的研發人員精心設計、開發研制的產品。該產品實際電路已經應用在批量投產的智能紅外報警系統中。
成熟的電路設計，符合電信標準的雙音頻撥號指標是縮短產品開發周期的首選配件。模塊內部自帶多達5個信號輸出輸入接口，滿足您開發需要；各種控制端口便于跟其他微處理器配套使用；獨特開發設計的音量自動增益調節電路，滿足各種場合的使用環境。電子開關設計成熟，控制方便；標準DIP32封裝體積小巧、易于排版設計。
電話接口模塊A可以廣泛使用在自動電話報警系統、電話語音和數據傳輸設備、自動控制通訊設備、電話語音設備等多種場合。
二、功能描述
1) 專業設計的模擬電話接口電路；
2) 標準DIP32P封裝，體積小巧，適應所有開發、生產等應用場合；
3) 自帶摘、掛機檢測電路；
4) 自帶振鈴檢測電路；
5) 配置摘、掛機控制端口；
6) 配置電話線斷線檢測端口；
7) 配置語音信號輸入、DTMF輸入等5個信號輸入口；
8) 配置語音信號輸出、DTMF輸出等5個信號輸出口；
9) 獨特開發設計的音量自動增益調節電路，滿足不同環境使用；
10)配置測試輸出端，用于微功耗直流電源提取或其它控制電路；
11)符合電信部門要求的DTMF頻率指標；
三、模塊引腳說明
引腳 說明 引腳 說明
1 GND 電源地 17 IN1 DTMF輸入或語音輸出
2 PHONEA 外接電話線輸入A端 18 IN2 DTMF輸入或語音輸出
3 NC 空腳 19 IN3 DTMF輸入或語音輸出
4 PHONEB 外接電話線輸入B端 20 IN4 DTMF輸入或語音輸出
5 NC 空腳 21 IN5 DTMF輸入或語音輸出
6 NC 空腳 22 TEST 備用測試端
7 SW CPU摘、掛機控制端 23 TEST 備用測試端
8 GND 電源地 24 RING 振鈴信號輸出檢測
9 NC 空腳 25 VCC 電源正5V
10 內與11腳相連 26 TEST 備用測試端
11 JC 外接降壓電容 27 TEST 備用測試端
12 OUT5 DTMF輸出或語音輸入 28 NC 空腳
13 OUT4 DTMF輸出或語音輸入 29 NC 空腳
14 OUT3 DTMF輸出或語音輸入 30 DXC 電話線斷線檢測輸出
15 OUT2 DTMF輸出或語音輸入 31 NC 空腳
16 OUT1 DTMF輸出或語音輸入 32 VCC 電源正5V
四、基本特性：
電源VCC： +5V 振鈴電容JC： 外接降壓電容 0.47Uf/250V（只接10腳或11腳其中一腳） 摘、掛機開關SW： 主通道通斷控制端（高電平導通，低電平斷開）振鈴檢測端RING： 振鈴信號輸出（高電平：無振鈴； 低電平：有振鈴） 斷線檢測端DXC： 電話線斷線檢測輸出（高電平：電話線斷線；低電平：電話線連接正常）

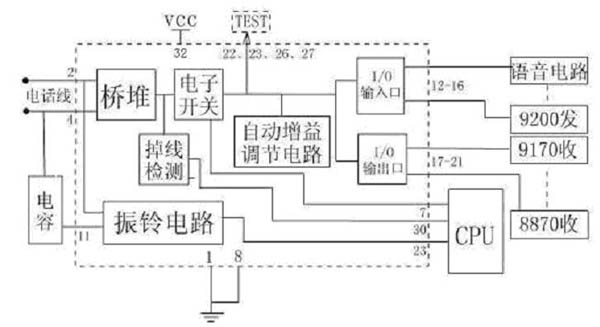

五、模塊內部框圖

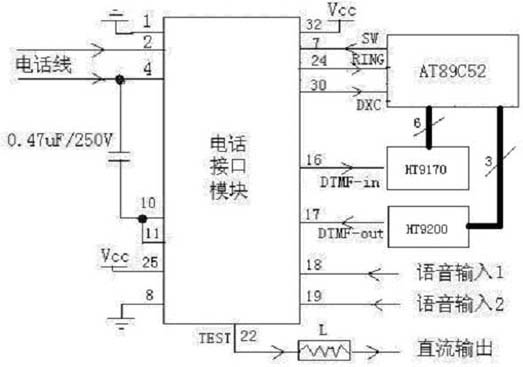

六、模塊應用圖
七 模塊應用圖使用說明：
電話接口模塊的1腳接電源地；32、25腳必須同時連接到電源+5V； 2、4腳連接電話線； 10或11腳接一0.47uF/250v的電容到4腳，用于檢測振鈴信號； 30腳斷線檢測連接到CPU用于電話線斷線檢測；7腳是摘、掛機控制端。CPU可以通過設置高低電平，實現摘掛機功能（高電平摘機，低電平掛機）；16腳是DTMF信號輸出到DTMF解碼芯片（HT9170）的端口；17腳用于DTMF發送芯片(HT9200)發出的信號輸出到電話線上的端口；18腳或19腳用于向電話線傳送語音信號的端口；22腳為備用測試端；
提示：
接收DTMF信號可從模塊的12——16腳的任意一腳到DTMF解碼芯片。
發送DTMF信號可從模塊的17——21腳的任意一腳輸入到模塊再傳入電話線。
語音信號可從模塊的12——21中的任意一腳輸入到模塊傳入電話線。
22、23、26、27腳為備用測試端及微功耗系統供電輸出端。
產品4:電話接口模塊D 無貨
電源電壓：+5V 電流：6-10mA 封裝形式： DIP32腳 環氧樹脂密封，信號輸出方式： 直接由內部自帶CPU串行口采用異步通信方式輸出來電數據。
管腳 說明
1 NC
2 NC
3 TXD 串口發送端
4 NC
5 NC
6 NC
7 TOUT0 數據有效端(低有效)
8 TOUT1 數據有效端(高有效)
9 RING 振鈴信號
10 NC
11 GND（電源地）
12 NC
13 NC
14 NC
15 NC
16 NC )
17 接入103/630V電容其中一端，電容另一端接入電話線A端
18 接入103/630V電容其中一端，電容另一端接入電話線B端
19 NC（模塊內部連接17腳）
20 NC
21 NC
22 NC
23 NC
24 NC
25 NC
26 NC
27 NC
28 NC
29 NC
30 NC
31 C-RST 外部復位端（低電平有效）
32 VCC(+5V電源
二、來電顯示串口協議程序
根據客戶需要目前我們設計了2種程序：
1）標準程序：電話掛機時，PH8806不檢測線路上的DTMF信號；只在振鈴時輸出來電顯示號碼；
2）增強程序：電話掛機時，PH8806檢測線路上的DTMF信號并輸出；在振鈴時也輸出來電顯示號碼；
模塊復位工作后，首先串行輸出“AT Link ok#”命令。當有振鈴信號來時，模塊檢測后輸出振鈴信號“ATRING#”，然后在第一聲振鈴和第二聲振鈴之間檢測到來電號碼后串行輸出來電號碼：
“ATN”+“number”+“#”。
串行口采用異步通信方式：
波特率：1200
數據格式：1位起始位，8位數據，1位停止位，無奇偶效驗位。
輸出來電號碼數據格式為：
“ATN”+“number”+“#”： number:為來電號碼
輸出數據為ASCII 碼： 如：number 為1 時，輸出數據為：0x31；number 為 A時 輸出數據為：0x41；

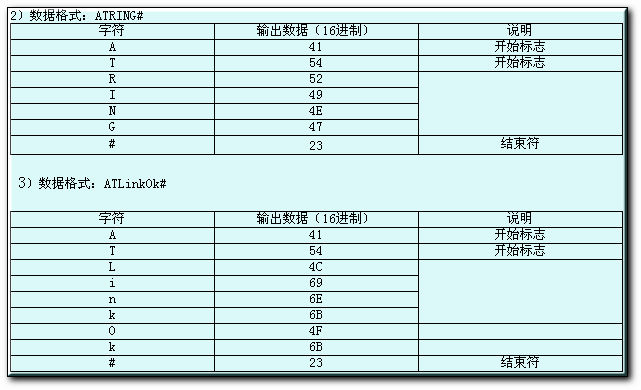

“ATRING#” ： 振鈴信號命令輸出
“AT Link ok#” ： 模塊復位成功命令輸出
數據輸出有效端TOUT0/TOUT1： TOUT0--低電平有效；TOUT1--高電平有效；持續時間：10ms
注釋：
1） 數據有效端TOUT1：在PH8806模塊已經收到有效來電數據后，通過置高TOUT1約10MS高電平，然后模塊
自帶CPU通過串行口采用異步通信方式輸出來電數據。
2） 數據有效端TOUT0：在PH8806模塊已經收到有效來電數據后，通過置低TOUT0約10MS高電平，然后模塊
自帶CPU通過串行口采用異步通信方式輸出來電數據。
實例：
1）來電號碼數據：
例如：12月27號14時22分來電號碼0513-3082087
從串口輸出數據為：
產品3:電話接口模塊C
無貨
電話模塊C采用單片機獨立執行信號音檢測。同時配合高Q值電子帶通濾波器，濾除帶外噪聲，顯著提高了信號音檢測識別率。
電話模塊C采用軟件識別技術，并經過從事電信終端產品設計多年的資深軟件工程師精心設計、調試、開發出來的產品。其軟件識別率基本達到了實用化的水平，適合產品配套使用。

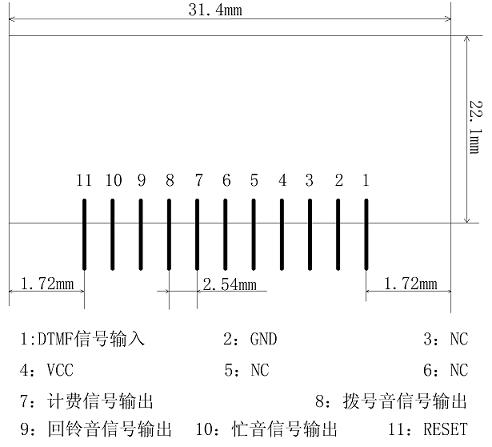

一、模塊管腳、封裝及尺寸大小圖：
1 電話線信號輸入端
2 GND (電源地)
3 NC 預留空腳
4 VCC (+5V電源)
5 NC 預留空腳
6 NC 預留空腳
7 計費開始信號輸出端 正確識別回鈴音后，延時6秒沒有重復識別到回鈴音就給出高電平計費開始信號
8 撥號音信號識別輸出端 正確識別到撥號音后，輸出高電平
9 回鈴音信號識別輸出端 正確識別到回鈴音后，輸出高電平
10 忙音信號識別輸出端 正確識別到忙音后，輸出高電平
11 信號音識別模塊內自帶的單片機復位端 復位信號低脈沖有效，持續時間不低于3us。復位信號應先于電話線摘機發出。

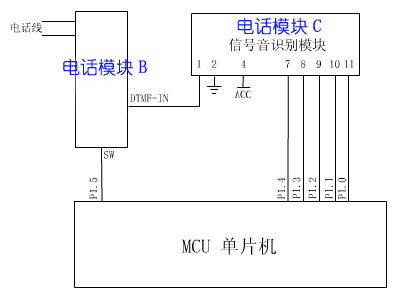

典型應用電路:

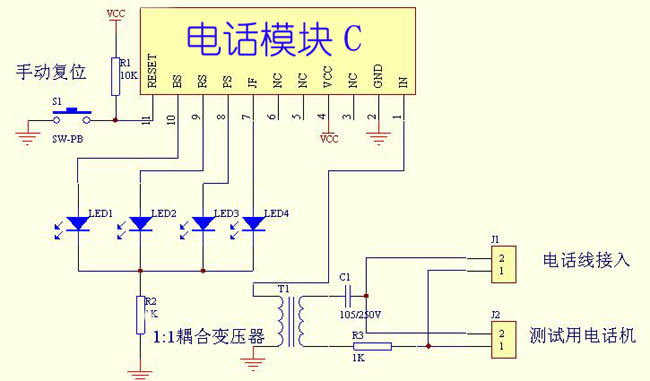

實際測試電路:
