種類繁多的白色LED節能燈
這是我們最新推出的LED的白色節能燈套件，非常適合電子愛好者或者學校開展勞技、興趣小組、電子技能訓練等活動，不但能鍛煉并提高動手能力，而且還能強化解決實際問題的能力，同時還能獲得一盞非常實用的LED節能燈。
目前白色LED發光效率已經突破120LM/W，是白熾燈15LM/W的8倍，是熒光燈50LM/W的2倍多。LED的光譜中沒有紫外線和紅外線成分，所以不會發熱，不產生有害輻射。而且LED的光通量半衰期大于5萬小時，可以正常使用20年，器件壽命一般都在10萬小時以上，是熒光燈壽命的10倍，是白熾燈的100倍，所以基本不會損壞，這種燈具具有非常好的節能長壽命特性，隨著白色LED價格的不斷降低，LED照明燈不但在節日彩燈裝飾中廣泛應用，而且逐步延伸到路面照明、民用照明等低照度要求的領域，全面進入實用化，并且在環保方面廢棄物可以回收，沒有熒光燈的貢污染問題，是國家重點發展的產業項目。
LED技術已經真真切切地來到我們身前，在舉世矚目的奧運會上，無論是開幕式上神奇的畫卷和畫布，還是水立方游泳館外表那變換莫測的七彩幻光，還是大量演員身上通體發出的神奇光芒，甚至是恰如銀河般并緩緩升起的奧運五環，無不都是LED技術的全面應用。

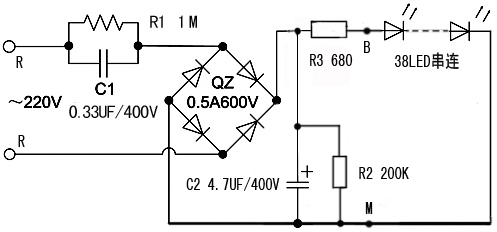

LED節能燈采用典型的交流電容降壓恒流電路供電，客戶可以點擊這里查看詳細工作原理。我們這款LED套件非常適合學校批量采購后給學生進行電子制作，提高動手能力。

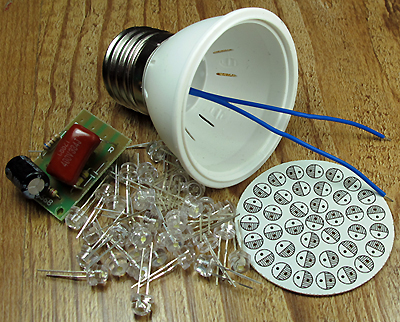

產品1：38個LED的交流220V白色節能燈 半成品每套 10元
1、40個散光型白色高亮度草帽LED （LED規格：3.2～3.4V
電流小于20毫安 亮度1400MCD）
2、裝配好的塑料外殼和E27羅口燈座并引出導線
3、38LED燈板PCB一片
4、焊接好的電源板一個
首先可以焊接LED燈板部分，制作前先用繪圖橡皮將LED的所有焊盤仔細擦磨一遍，這樣可以清除PCB上的氧化層，確保焊接可靠！將白色LED按照PCB上標注的極性仔細插入PCB，注意：引腳短的那根腳負極插入PCB上標有陰影的孔中，不能插反哦！
在焊接LED時請一定要選用不漏電的30W尖頭電烙鐵焊接，可以先焊好LED的一個引腳再觀察一下LED的位置，如果不正可以融化焊錫及時扶正，確認位置正確后焊接另一個引腳。焊接要干脆果斷，焊接時間不能過長，應控制在2秒以內，否則LED有可能被焊壞！我們特地多提供了2顆LED，就是防止初學者意外損壞時可以替換。
焊接完成后請仔細檢查燈板是否有虛焊？是否有搭橋短路？LED是否都在同一平面上？是否有多余的焊錫球散落在PCB上？

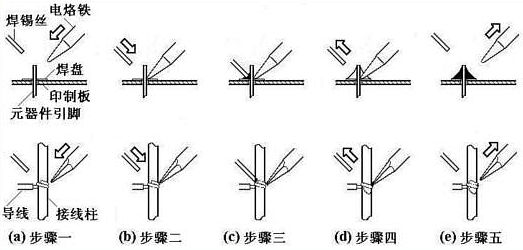

手工焊接操作的基本步驟：
掌握好電烙鐵的溫度和焊接時間，選擇恰當?shù)睦予F頭和焊點的接觸位置，才可能得到良好的焊點。正確的手工焊接操作過程可以分成五個步驟：
⑴ 步驟一：準備施焊圖左手拿焊絲，右手握烙鐵，進入備焊狀態。要求烙鐵頭保持干凈，無焊渣等氧化物，并在表面鍍有一層焊錫。
⑵ 步驟二：加熱焊件圖烙鐵頭靠在兩焊件的連接處，加熱整個焊件全體，時間大約為1～2秒鐘。對于在印制板上焊接元器件來說，要注意使烙鐵頭同時接觸兩個被焊接物。例如，圖中的導線與接線柱、元器件引線與焊盤要同時均勻受熱。
⑶ 步驟三：送入焊絲圖焊件的焊接面被加熱到一定溫度時，焊錫絲從烙鐵對面接觸焊件。注意：不要把焊錫絲送到烙鐵頭上！
⑷ 步驟四：移開焊絲圖焊絲熔化一定量后，立即向左上45°方向移開焊絲。
⑸ 步驟五：移開烙鐵圖焊錫浸潤焊盤和焊件的施焊部位以后，向右上45°方向移開烙鐵，結束焊接。從第三步開始到第五步結束，時間大約也是1～2秒。
將燈頭內引出的兩根藍色軟線焊接到電源板上標有“R”的兩處焊盤，電源板的 M 端接LED板的中心焊盤，B端接LED板的外圈焊盤。最后將電源板上預留的孔套入燈殼內的固定塑料柱上，順便用烙鐵燙一下塑料柱可以固定好電源板。LED燈板可以卡在燈殼內，一般比較緊密也可以用熱溶膠分別固定電源板和LED燈板，防止晃動和意外短路。做好的LED燈不但很輕不容易摔壞，而且亮度相當于5W的節能燈還很漂亮哦！制作注意事項：請仔細多次后通電試驗，注意人身安全，謹防觸電！
常見故障：
因為這款燈的LED數量眾多，很容易因為其中一個LED損壞或者LED管腳和PCB焊接不良造成全部不亮，所以制作成功的關鍵還是在焊接LED時務必認真仔細！排查的方法如下：用萬用表直流250V電壓檔測量，黑表棒固定在M點，紅表棒從B點依次測量每個LED端的電壓（測量時千萬注意安全，此時整個電路板和交流市電沒有隔離，觸碰板上零件有觸電危險�。┤绻妷合дf明這個LED損壞（如裝反、LED管芯開路、LED焊盤齊根處PCB短路、LED虛焊等等），還可以用直流電壓檢測LED，先徹底斷開交流電源！然后如用10V左右的直流電壓，4個LED串連后通電測試，可以快速判斷出故障。

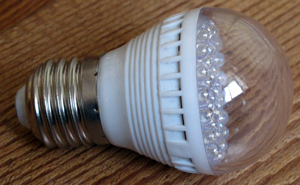

產品2：38個LED的交流220V白色節能燈 成品每個12元 實測耗電1.9W
這是采用38個白色LED的交流220V節能燈，采用無鉛免焊接燈座，外觀比較漂亮實際耗電才1.9W，這款燈非常適合用于客廳天花板筒燈，客廳天花板筒燈的功能主要是烘托氣氛，要求安裝數量多，單個燈亮度不需要很高但是光線要集中。我們這款燈還適合一些例如走廊、衛生間等夜間低照度照明的場合使用。

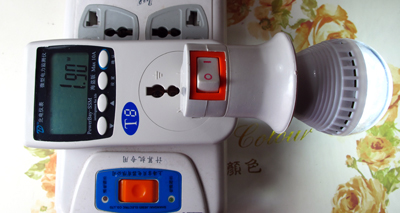

我們用專業計量插座測試耗電才1.9W，非常省電哦！
12V直流產品1：12V直流24LED超高亮食人魚LED燈板 每個24元
本照明板采用3串連8并聯共24顆5mm高亮度食人魚LED制作而成，亮度高相當于一盞普通書桌臺燈的亮度。燈板四周帶固定螺絲孔方便固定。燈板背面的大面積覆銅有利于LED的散熱。
燈板尺寸：74*29*10mm 輸入電壓10～12V，工作電流約110毫安左右，功率1.3瓦左右，可以直接接12V穩壓直流電源，當用蓄電池供電時，如果電壓高達14V時，工作電流會增大到200毫安（單只LED電流25毫安）會縮短LED壽命，建議串如二極管降壓或者將限流電阻換成39歐姆（原配20歐姆）。
應用領域：太陽能系統的照明、夜市擺攤、車廂內閱讀燈、行李箱燈等等�？蛻艨梢愿鶕约旱男枰徺I多塊并聯使用，以達到自己需要的亮度。

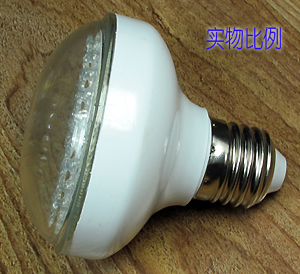

12V直流產品2：81個LED的直流12V散光型白色節能燈 成品每個50元

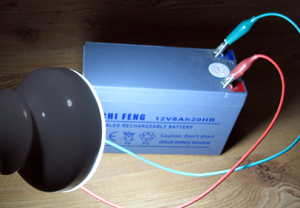

這是采用81個高亮度白色散光型LED制作的直流12V節能燈，外形兼容普通燈具可以直接用蓄電池供電，因為LED眾多所以能照亮較大區域。主要應用領域是夜市擺攤、太陽能照明、車輛檢修照明、應急照明、道路施工警等場合，LED燈最大的優點就是節能省電，對于蓄電池系統來說尤其重要。
燈頭接口: 標準 E27螺紋接口（千萬別接到220V交流電源上！否則立即報廢�。�
燈的顏色: 白色 散光型
工作電流: 290毫安
工作電壓: 12V直流
發光亮度: 超高亮
發光角度: 110～135度
外觀尺寸：直徑74毫米高82毫米
關于白色LED燈使用效果的一些說明：
首先白色LED燈并不是適合任何場合的，因為LED燈的整體亮度是沒法和熒光燈比的，LED燈屬于極小的點發光，通常還有聚光透鏡，而熒光燈管是類似的面發光，所以LED燈只能照亮前方一個特定的區域，如果要獲得像熒光燈一樣的大區域照明效果，就需要非常多的LED，從而使成本過高，無法普及推廣。
其次所謂的白色LED實際上都是藍色LED再激發黃色熒光粉后混合成白色光線的，所以光譜要比自然光要窄很多，表現為顯色性比較差，因此白色LED是不適合用來看書寫字的，我們的燈主要是用于天頂筒燈、走廊、衛生間、小夜燈等低照度照明場所應用，為了降低成本我們的LED沒有經過嚴格分色，所以允許存在一定的色差。
白色LED燈最大的優點是省電，單個24LED燈開著都不足以讓2(4)A或者更大安培的電度表轉動，所以相當于免費使用，而且只要不是頻繁開關，故障率極低。現在深圳有一些專門的照明公司，免費為企業將普通燈泡更換成LED燈，然后承包企業的照明電費，從而回籠更換LED產生的費用，也獲得很好的經濟效益值得推廣。
制作工具：
20W恒溫熱熔膠槍 13元一把
膠棒0.5元一根
30W陶瓷芯電烙鐵 20元一把
臺灣產HT-109優質斜口鉗 21元一把
5毫米白發白高亮度LED 散光型
0.2元一個
