2.4G/5.8G 無線AV信號傳輸模塊
現在我們提供一種廉價的短距離無線AV信號傳輸模塊，它頻率高達2.4GHz，所以天線非常小巧，只要32毫米即可，同時還能避免900MHz等頻段的干擾，保證圖象傳輸質量，同時該頻段是一個對民用開放的頻段，無需無線電委員會的許可證。
由于環境的不同傳輸距離也不相同，如在空曠無任何遮擋的理想環境，傳輸距離可以達到300～400米左右，如果發射端采用6DB高增益天線時甚至能達到600米，注意這是空曠高地的理想距離！在有遮擋的情況下建筑物對2.4G的微波吸收現象非常嚴重，2.4G主要以直線傳播方式為主，因此實際距離很難確定，請客戶有一定的心理準備。
應用領域：
1、VCD／DVD／DVB 的音頻視頻信號的無線傳輸
2、雙聲道無線音箱
3、嬰兒監視（Baby mornitor）
4、實時現場圖像監控
5、無線安防傳輸系統
6、PSP 游戲轉TV、可視遙控玩具
7、無線可視倒車、GPS 伴侶、車載DVD+無線汽車后視
8、數字機頂盒伴侶（av sender）
本模塊采用低功耗設計，集成VCO、PLL、寬帶FM視頻解調，采取單板小型封裝，使模塊體積非常小方便用戶小型化應用。模塊支持雙聲道輸入，內置高穩定性的頻率鎖相環，音頻、視頻信號直接調制，支持8個2.4G頻道本模塊的應用只需簡單連接電源和音頻視頻線及天線就能發送聲音圖像信號。
2.4G 200毫瓦無線AV信號傳輸模塊： 發射模塊35元；接收模塊45元；一套80元

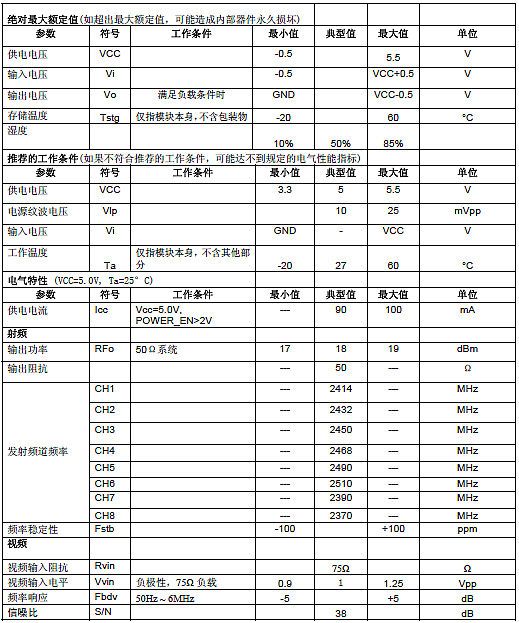

發射端性能參數：
1、發射頻率：2.4G 寬帶FM 發射
2、發射端電壓: 3.3～5.5V
3、發射端功耗：4V 200mA
4、發射功率：200MW 17dBm
5、工作頻點：8個
6、發射端體積：17*17*5毫米
7、發射端重量：1克

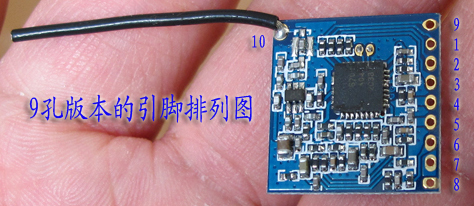

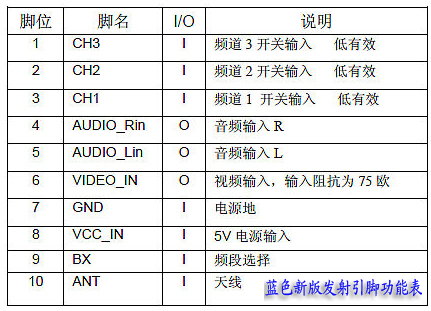

上圖中BX是頻段選擇，如果懸空就是1，如果短路就是0接地。BX和CH1、CH2、CH3共同控制模塊工作于8個頻點中的一個，客戶測試時可以全部懸空。
在2.4G的頻段中，天線性能很大程度上決定了傳輸距離，天線盡可能高些，發射和接收天線之間最好沒有遮擋物就是視距，發射模塊到天線之間的連線盡量短和阻抗匹配，如發射端使用2.4G高增益的天線，尤其是定向天線時可以大大增加發射距離，網上有大量的自制方法，客戶可以自行摸索實踐。

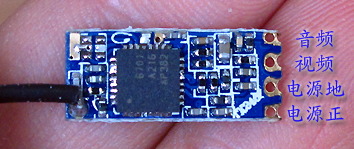

2.4G 100毫瓦無線AV信號傳輸模塊： 發射模塊32元；接收模塊45元；一套77元
這款100毫瓦的視頻信號無線傳輸模塊的體積更小，耗電更省，客戶可以根據實際需要選購。發射端性能參數：
1、發射頻率：2.4G 寬帶FM 發射
2、發射端電壓: 3.3～5.5V
3、發射端功耗：4V 100mA
4、發射功率：100MW
5、工作頻點：默認2.370GHZ
6、發射端體積：7*17*4毫米
7、發射端重量：小于1克
2.4G 1000毫瓦5V大功率AV信號發射模塊 每個85元 含2.4G 5DB天線，使用時天線必須接上！
性能參數：
2.4G 1000毫瓦的圖傳功率余量大，傳輸距離遠，一般在安防監控領域應用廣泛，在模型領域如果遙控不是2.4G的話（例如72M或者是433數傳電臺）2.4G圖傳是非常好的選擇，我客戶的用模型飛機曾經測試到6.8公里距離（接收為大平板天線），大功率圖傳使用時必須保證天線連接良好，電源充沛紋波系數低，遠離大面積金屬物體，這樣才能充分發揮設備的性能。
工作頻率：2.4G 8頻點
工作電壓: 5V
1W的工作電流：550mA/5V 490mA/4V
模塊體積：45mm*28mm*10mm
傳輸距離：空曠地500～1000米

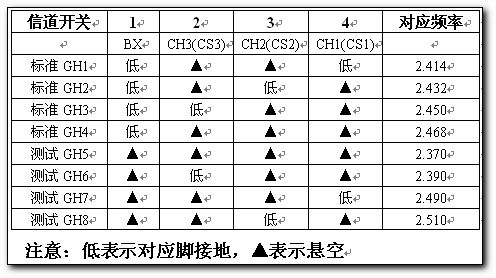

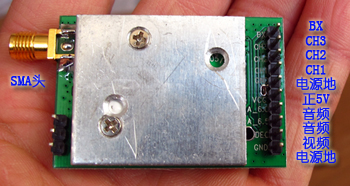

模塊上的BX端默認懸空，CH1 CH2 CH3引腳設定模塊工作頻率。

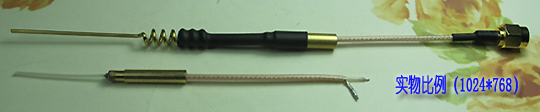

上圖是專為1W模塊航模應用開發的5DB 2.4G發射天線 每根10元，長度為17厘米，重量只有6克，采用內羅紋內針的SMA接口。下圖是 3DB 2.4G 發射/接收天線 每根3元，長度為11厘米，重量只有2克，采用焊接式接口，替代簡易導線天線時可以增加30％的傳輸距離。

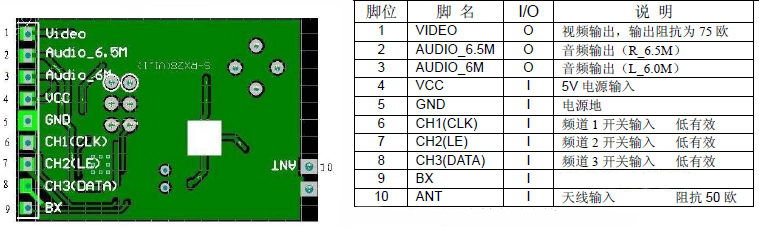

1000毫瓦、200毫瓦、100毫瓦、20毫瓦的接收端都通用 2.4G接收模塊 每個45元

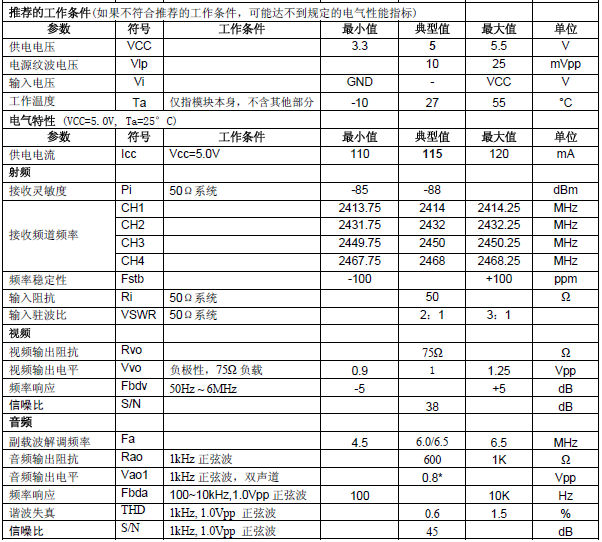

性能參數如下：
1、接收頻率：2.4G 寬帶FM 接收
2、接收端體積：34*23*6mm
3、接收端電壓: 3.3～5.5V
4、接收端功耗：5v110mA
5、接收靈敏度：-90dBm
6、輸出標準：低雜波泄漏符合CE、FCC要求
7、直接輸出音頻、視頻信號
8、工作頻點：8個
9、接收端重量：5克
2.4GHZ短距離無線AV信號傳輸模塊使用時需要高度重視電源的質量，一般采用優質電源+LM7805穩壓+1000UF+0.1UF濾波，如果在監視器的屏幕上有滾動的斜向橫條干擾，說明是電源濾波不良可以嘗試用電池供電或者遠離其他電子設備。

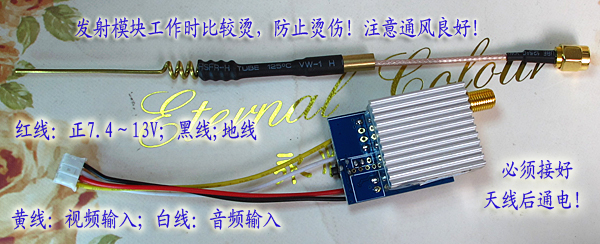

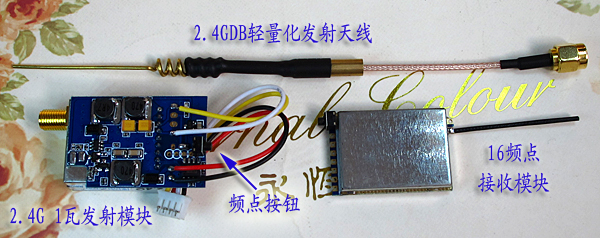

2.4G 1000毫瓦7.4～13V大功率AV信號發射模塊 每個112元 含2.4G 5DB天線，也可以加價換購三葉草發射天線，使用時天線必須接上！
專用2.4G 16頻點接收模塊 每個48元
主要特點：
- 2.4GHz視頻/音頻同步傳輸（兼容PAL和NTSC）
- 緊湊結構，體積小，發射功率大(1000mW)
- 集成散熱器，發熱量小，工作效率高
- 采用大規模集成電路，可靠性高
- 工作電壓直流7.4V-13V
- 16個工作通道，按鍵開關選擇設置
- 內置頻率鎖相環、低諧波輻射、高可靠性、穩定性
- 使用數字鎖相環電路，無溫飄現象
- 工作電流：500mA/12V
調頻按鍵可以循環調節下面頻道：
CH1.2320mhz CH2.2337mhz CH3.2354mhz CH4.2371mhz
CH5.2388mhz CH6.2405mhz CH7.2422mhz CH8.2439mhz
CH9.2456mhz CH10.2473mhz CH11.2490mhz CH12.2507mhz
CH13.2524mhz CH14.2541mhz CH15.2558mhz CH16.2575mhz
5.8G的頻點錯開了使用頻繁的2.4G頻段，可以防止和無線路由器、WIFI、藍牙、2.4G比例遙控之間的相互影響，5.8G屬于高頻微波段，繞射性能不如2.4G和1.2G，而且功耗大，使用時注意散熱通風。5.8G模塊因為受體積和成本的限制綜合性能不如2.4G模塊，但是5.8G頻段的干擾小，畫質也要優于2.4G系統，在模型領域無法替代。
5.8G 超薄50毫瓦無線AV信號傳輸模塊： 發射模塊53元；5.8G通用接收模塊79元；一套132元

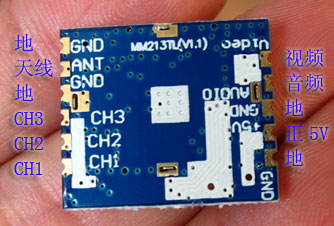

5.8G超薄發射模塊是工作在ISM頻段內的調頻音視頻發射模塊，采用單芯片設計，集成了VCO高穩定性頻率鎖相環、PLL、寬帶FM視頻調制、FM伴音調制，采取貼片封裝形式使模塊體積超小功耗低，天線可以用1.25厘米的普通導線。
50毫瓦模塊應用只需簡單連接正電源VCC、電源負極GND、音頻AUDIO、視頻VIDEO就可發射聲音、圖像信號。工作電壓允許3.3～5V，可以直接一節鋰電池供電，我們實際測試地面空曠地傳輸距離約30米、空中60米左右。
模塊參數：
★ 發射模塊體積：22*20*3 mm 重量 2克
★ 接收模塊體積：42*30*7 mm 重量7克,含天線19克
★ 發射模塊功耗：3.7～5.5V 5V時105mA
★ 接收模塊功耗：5.0V 160mA
★ 高輸出功率：13dBm(典型值)
★ 低諧波輻射，F(xiàn)CC、CE認證
★ 5645～5945MHz 8個頻點發射

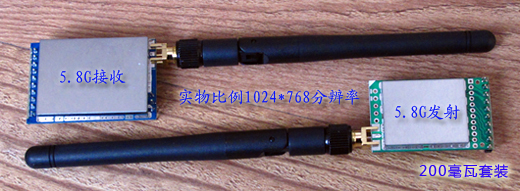

5.8G 200毫瓦帶3DB棒狀天線的圖傳模塊： 發射模塊69元；5.8G通用接收模塊79元；一套148元
模塊參數： 論壇制作貼
★ 200毫瓦發射模塊體積：40*25*5 mm 重量4克,含天線15克
★ 接收模塊體積：42*30*7 mm 重量7克,含天線19克
★ 發射模塊功耗：200毫瓦300mA/5V
★ 接收模塊功耗：5.0V 160mA
★ 5725～5865MHz 8個頻點發射

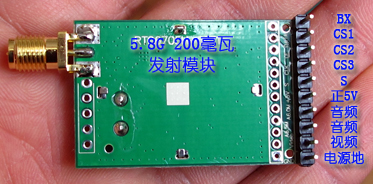

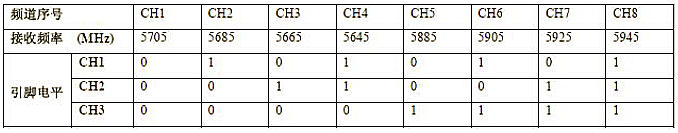

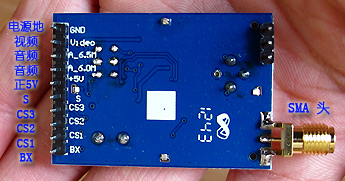

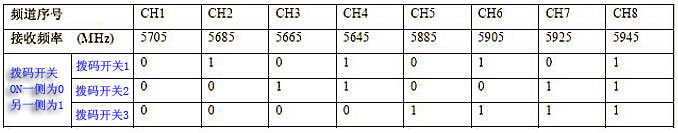

以上3款發射和接收模塊的CS1/CS2/CS3（CH1/CH2/CH3）引腳是工作頻率設置，默認全部懸空時為111頻點為5.945G，如果和地短路就是0，例如三個腳都接地就是5.705G頻點。

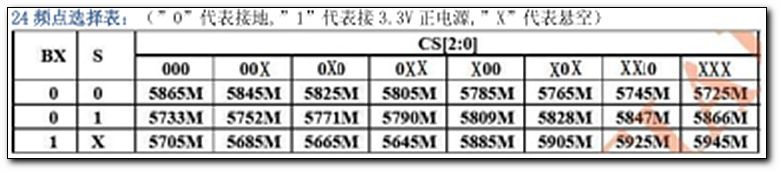

S和BX腳組合可以實現接收24頻點功能，其實國內模塊一般使用上面的8個頻點，所以S和BX直接懸空即可。
我們用5.8G 200毫瓦圖傳設備做了實際拉距測試，發射機放置在沖浪者X8機身側面底部，發射天線垂著向下，這樣天線突出在飛機底部，確保飛機無論是出發還是返航時發射和接收天線始終能直視，兩側天線都是用原配的全向小天線，顯示器放在1.5米的三腳架上，并且加裝了高清錄像板，所以能自動變成雪花屏不藍屏的，測試結果還是比較理想的，飛機保持150米的高度，在500米范圍內可以看清圖像，再往外飛時圖像時好時壞閃爍加劇，飛到860米時只能看清OSD信息了，圖像也基本變成雪花了，有模友用同樣的設備，僅僅接收換成大平板天線飛到過2.5公里的成績，這里順便說明一下，飛機在做大范圍機動飛行時因為為微波信號的多路徑傳輸效應，圖像會出現一定程度的閃跳這是正常的，圖傳在FPV中主要的作用是看清OSD信息和認路，指望高清圖傳現階段是無法實現的。

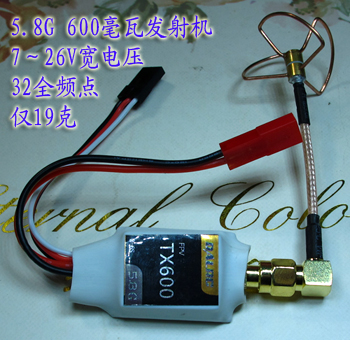

5.8G 32頻點 600毫瓦圖傳發射機 每個299元
這是一款性價比超高的5.8G 600毫瓦圖傳，市場常見的5.8G圖傳一般支持8個頻點，而我們的支持32個頻點，全面兼容國內和國外頻點。模塊上有兩組接插件，紅黑的兩位線組是電源線，采用常見的JST插頭， 工作電壓范圍為直流7～26V，在12V電壓下工作電流實測350毫安， 圖傳模塊另外還有3位的舵機插頭：白線是視頻輸入，黑線是地線，紅線是正電源輸出（和正電源電壓相同，不能直接接5V的攝像頭），可直接供給OSD或者攝像頭使用。模塊正常工作溫度一般在40度左右。
性能參數：
發射頻率: 5.8G
發射功率: 600mw
發射頻點: 32點
天線接頭: SMA 外螺紋內針
工作溫度: -10-85 ℃
視頻制式: NTSC/PAL 自動
視頻帶寬: 8M
音頻帶寬: 6.5M
輸入電壓：7-26V
發射功率：27DBm（MAX）
模塊功耗：4.5W（建議3S供電）
電流：350MA（12V）
重量：11G
體積：37*22*8.5mm（長寬高）
頻率：32頻點（5個撥碼開關
發射機重量僅僅11克，含天線才19克，我們實際做地面拉距測試時，地面視距約1公里圖像依然清晰穩定（接收端用小平板，再遠的距離找不到合適場地測試）空中實測能傳輸2公里，對于普通的固定翼和四軸FPV足夠了，我們目前的飛行記錄是高度1300米，最遠2733米。

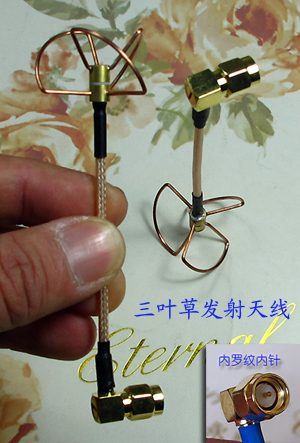

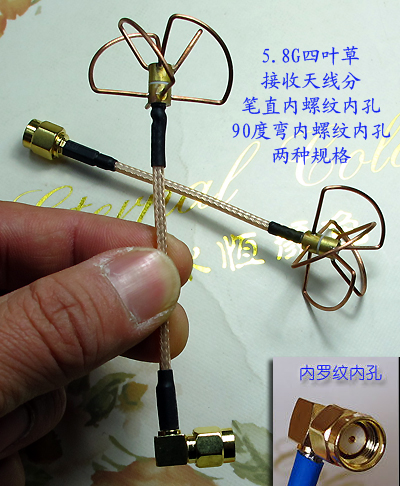

5.8G FPV專用的三葉草發射天線、四葉草接收天線 每個均30元
FPV專用的三葉草天線，國外又稱為蘑菇天線或者花瓣天線，最早應用于美國軍方通訊，它屬于全向圓極化天線，相對來說線極化波容易在傳輸環境中發生極化偏轉造成衰減,而圓極化波遇到障礙物會反向，因為直射波和反射波會有極化隔離，所以圓極化波具有很強的抗干擾能力和防雨霧能力，能確保一定范圍內信號均勻穩定，穩定可靠的圖像對于FPV來說至關重要，單純追求傳輸距離使用方向性很強的定向天線即使距離增大一倍，但信號時有時無也沒有太大的實用價值。
發射端天線有三個裂片彼此相差120度，分開的水平面和傾斜的45度在垂直平面。是一款優秀的發射天線。接收端必須使用四葉草天線，四個裂片彼此相差90度，分開的水平面和傾斜的45度在垂直平面。
這款天線對尺寸和選材都要求極高，我們選用1.3毫米的純銅銅絲、正宗鍍銀繢線、高頻專用密封膠、優質SMA連接件制造，確保優異的性能，替換原裝的3DB全向天線效果立桿見影。
我們現在提供的這款發射天線都采用90度轉角，便于飛行器上安裝，天線一般水平或者垂直地面，盡量安裝在飛機底部不要被自身遮擋，天線的接口有兩種，一種是內羅紋內孔，可以和市場上最常見的創新科等圖傳配套使用，另一種是內羅紋內針，可以和市場上最常見的柏通、AOMWAY等圖傳發射配套使用，請客戶務必注意。
接收天線默認提供內羅紋內孔的（需要內針的請備注），為了便于安裝，提供筆直的和90度轉角兩款供客戶選擇。

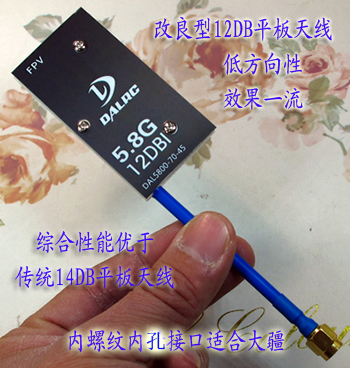

5.8G 14DB 高性能定向平板接收天線 每個52元
平板天線在遠距離接收時性能大大好于棒狀和四葉草接收天線，這是專為FPV定制研發設計的，采用陣列天線技術（帶引向器）。專為5600～5950MHz頻段設計，采用進口復合電磁材料反射板，具有接收角度大，增益高，駐波比小的優點，并且保證天線性能的前提下天線結構比同類型的小巧重量輕，進口高品質軍標饋線可任意角度彎折固定方便好用。

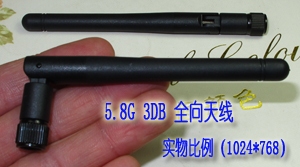

5.8G 3DB內羅紋內孔全向天線 每根5元 5.8G 3DB內羅紋內針全向天線 每根5元

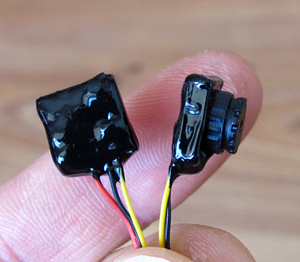

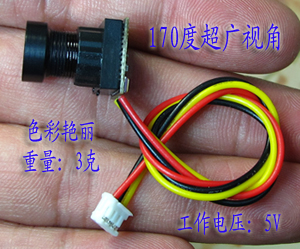

480線高清5V供電無聲音微型彩色攝像頭 60度視角的每個60元；170度視角的每個68元
這種攝像頭性價比超高，其實在FPV時太高端的攝像頭性能也體現不出來，因為圖傳都不是高清的，清晰度約550線左右，而且受光線角度、光照強度等多種因素影響FPV畫面也不可能太理想，但是攝像頭的色彩效果卻影響很大，這款攝像頭的鏡頭帶有防紅外線鍍膜，可以防止陽光中紅外線對色彩還原度的影響，所以色彩還是不錯的（色彩鮮艷程度個人感覺是480線的更好），因此我們大部分FPV方案都選擇這款的，旋轉鏡頭可以調節焦距，調整到最清晰后建議用少量502固定，防止松動。
主要參數：
1.感光芯片：1/4" HD Color Sensor
2.視頻制式:PAL
3.工作電壓: DC3.0-5V
4.視角：看人或者物體推薦選60度視角，航模類應用建議選170度視角。
5.清晰度：480線
6.最低照度0.5Lux
7.重量:約1g
8.視頻輸出: 1.0Vp-p, 75Ohm
9.功率消耗: 80MA
10.白平衡:自動
11.信噪比:大于48dB
12.攝像頭尺寸: 12*12mm±0.5mm,模組高度9.3mm

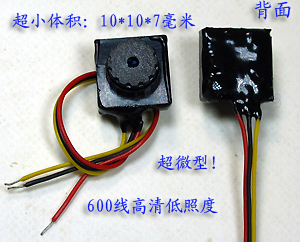

最微型的高清低照度5V供電彩色攝像頭 每個129元
這是目前性能最好體積最小的攝像頭，而且低照度性能不錯，光線昏暗時能自動變成黑白的但是圖像依然清晰，旋轉鏡頭可以調節焦距，調整到最清晰后建議用少量502固定，防止松動。
1.感光芯片：1/3 inch HD Color CMOS
2.視頻制式:PAL
3.重量:約1g
4.工作電壓: DC3.3-5.0V
5.清晰度：600TV Lines
6.最低照度 0.008 Lux(低照度）
7.視頻輸出: 1.0Vp-p/75Ω
8.功率消耗: 80MA ±10%
9.信噪比:38dB
10.動態范圍:70dB
11.尺寸: 10*10mm*7.7MM±0.5mm
高清低照度5V供電帶聲音微型彩色尖錐攝像頭 每個130元（獨家提供2.8毫米錐形120度廣角鏡頭）
這種攝像頭清晰度相當不錯，而且在低照度（光線暗）時具有較好的效果，并且鏡頭比較隱蔽，旋轉鏡頭可以調節焦距，調整到最清晰后建議用少量502固定，防止松動。
主要參數：
1.感光芯片：1/3 inch HD Color CMOS
2.視頻制式:PAL
3.重量:2g
4.產品尺寸: 13*13*14MM
5.清晰度：600TV Lines
6.最低照度 0.008 Lux(低照度）
7.視頻輸出: 1.0Vp-p/75Ω
8.功率消耗: 90MA ±10%
9.信噪比:38dB
10.動態范圍:70dB
11.2.8MM全玻尖錐鏡頭，M12螺紋，可視角度120度。
12.工作電壓: DC3.3-5.0V

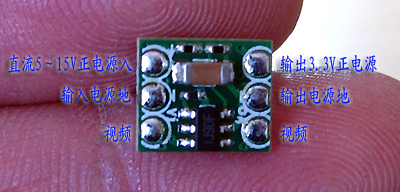

3.3V高效開關降壓模塊 8元一個
這是COMS微型攝像頭專用的開關穩壓電源模塊，體積小、重量輕、不發熱效率高。

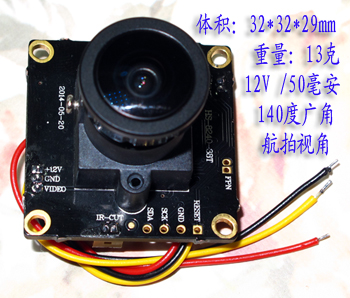

輕型低耗700線140度視角高清12V彩色攝像頭 每個58元 封裝好帶舵機線 每個68元
我們一直在尋找一款航拍專用的高性能攝像機，追求盡量好的畫面效果，而且還不能太大太重，這款攝像機就比較理想，清晰度是不含水分的700線高清，鏡頭我們選用監控級別的百萬高清全玻璃鏡頭，140度廣角利于飛行安全，關鍵是畫面變形小，邊緣清晰度高無虛焦，畫面層次感好。這款攝像機對光線強度的寬容度很好，環境光線明暗變化時能快速調節畫面亮度，確保顯示效果良好，顯示畫面的色彩也相當滿意，對比鮮艷色彩真實。采用CCD傳感器的還有一個優點是低照度效果不錯，早晨或者傍晚光照比較弱時還能有很好的效果。夜間靠建筑物的反光和漫射光線也能看清環境，基本可以夜航。
有線低噪音拾音器 每個8元

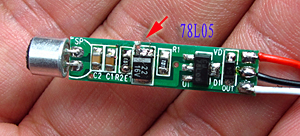

有線低噪音拾音器，也叫有源拾音器，具有噪聲小、保真度高、工作電壓范圍寬、耗電小等優點�？梢宰寷]有音頻功能的攝像機實現音視頻同步。模塊內部有78L05或者78L08穩壓器，穩壓器輸出的電壓再經過一個100歐姆的電阻給模塊供電，我們?nèi)绻褂靡还?jié)鋰電池供電的話，正電源可以直接接到紅色箭頭處，就能正常工作了。
監聽范圍： 30～50平方米。
工作電流：5mA
頻率范圍:100～10kHz
頻率響應：2.5dB
輸出阻抗：600Ω
外觀尺寸 ：L=34mm Φ=7mm
使用方法：紅線接9～12V的直流電源“+”極，黑線接電源負極，白線是音頻輸出（不同電源時注意音頻共地）

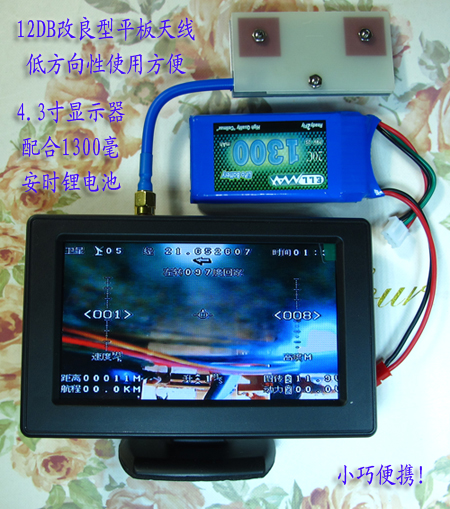

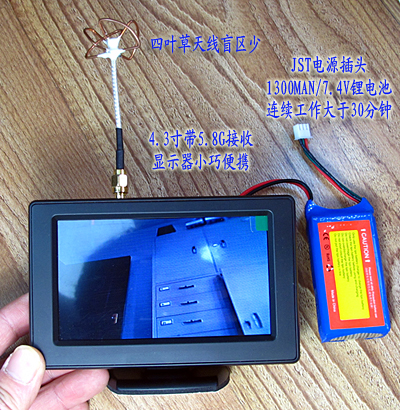

4.3寸集成5.8G接收480*272液晶顯示器 每套 240元 配套2S 1300MAH JST插頭的電池 39元一組
我們把5.8G接收器加LM780整合在4.3寸液晶顯示器的后面，這樣只要提供2S鋰電池就能工作了，這款顯示器接通電源后屏幕不會點亮，只有接收到5.8G信號后才會自動點亮，背后的三個按鈕可以調節屏幕亮度、對比度和提示語言種類等。

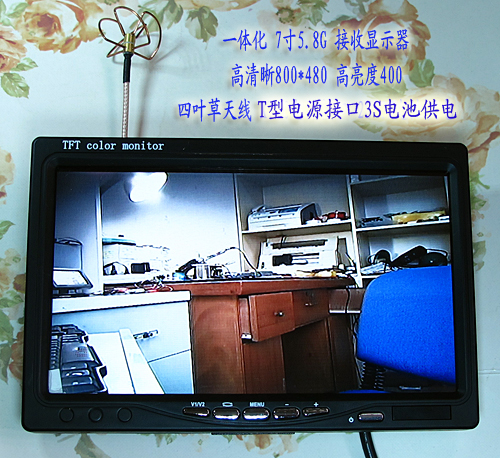

7寸高清800*480液晶 5.8G接收顯示器 每套 360元
這是我們專門為FPV開發的5.8G一體化7寸液晶接收機，屏幕顯示面積大，查看飛行狀態一目了然，和圖傳性能能完美配合，屏幕是400高亮度的，色彩艷麗，屏幕內部有一定的空間，可以集成5.8G接收機，實現高度一體化，集成時需要考慮很多技術細節，經過對比測試發現不同廠家的模塊靈敏度有差距，最后優化選型，經過實際測試和原裝接收距離無差別。
紅色的撥碼開關是設定頻點的，所有撥碼開關全部向下時頻點是5.945G，和市場常見的5.8G發射機都兼容，黃色的插頭能同步輸出5.8G的視頻信號，可以接視頻眼鏡顯示，白色的是AV2視頻輸入，通過面板按鈕切換可以作為單純的顯示器使用。

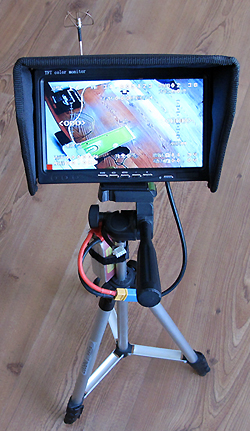

顯示器底部有固定螺絲孔，可以兼容相機三角架，使用非常方便。如果在室外陽光強烈時使用建議自制10厘米深的遮陽罩，效果比較好。整機工作電壓寬經過實際測量：5V時800毫安、7V時720毫安、10V時500毫安、12V時400毫安，非常省電，可以延長電池工作時間。推薦客戶使用3S 2200的電池供電，能使用60分鐘以上。

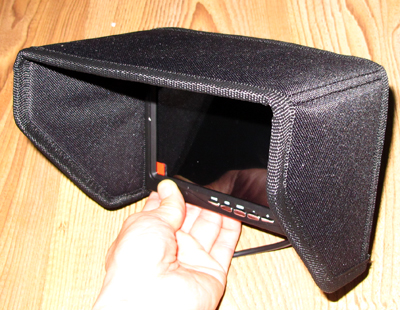

7寸顯示器FPV專用深腔型可拆卸布質遮光罩 每個 16元 FPV 7寸顯示器專用可折疊式支架 每套36元
陽光充足的天氣非常適合FPV飛行或者航拍，但是暴露在陽光下的顯示器很難看清楚，這種深腔型的遮光罩是專門為此設計的，布質邊緣不容易割傷手，采用尼龍粘扣固定，方便拆裝折疊。

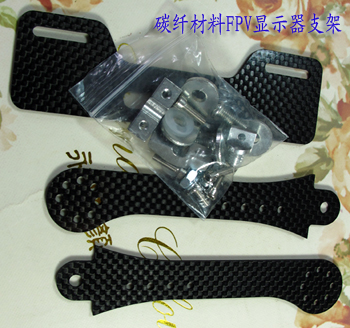

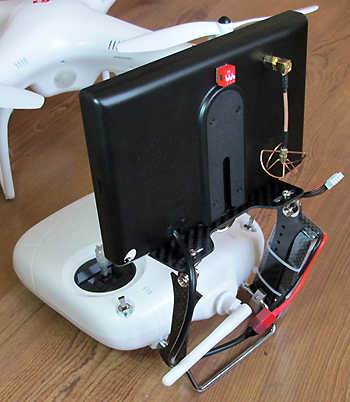

這是專門為FPV開發的可折疊式顯示器支架，適合使用金屬提把的遙控器上使用，在天地飛8、FUTABA FF9、T8FG上均成功安裝。采用碳纖維材料作為結構件，重量輕強度高，連接件均采用鋁合金或者不銹鋼螺絲，適合外場嚴酷條件。創新的折疊結構，即保證了收納體積的最小化，還能有效保護顯示器屏幕。
還有一種方案采用USB接口的采集卡輸入筆記本電腦進行監視錄像。
雙芯片AV信號轉USB采集卡 39元一套 （配合筆記本電腦可以實現監視、錄像功能）
產品應用：
1、可以將無線影音接收機的AV輸出信號轉換成USB信號，接入筆記本電腦，實現實時監視和錄像功能。
2、可以將DV或者磁帶錄像機的AV輸出信號接入電腦，刻錄光盤。
3、可以將數字電視機頂盒的AV輸出信號輸入電腦，輕松看錄數字電視。
4、適用于玩PS2、WII、PS3、PSP、XBOx360等游戲機的朋友選購，與電腦連接起來，共用顯示器，很方便。
5、DV視頻轉錄、游戲錄像、安全監控﹑可視電話﹑視訊會議、影音郵件、銀行驗印、醫療分析。
這款產品采用目前成熟穩定的STK1160+7113芯片組，圖像采集性能比較理想，音頻處理采用軟解壓，所以可能有些噪音，在WIN7系統會嚴重些，因此音頻最好直接輸入電腦的線路輸入端。
詳細規格：
◎ 支持USB2.0，無需打開機箱，支持熱插拔，支持筆記本電腦
◎ 自行調整畫面大小、最高分辨率可達720*576,24位真彩色
◎ 支持立體聲雙路音頻輸入功能
◎ 圖像亮度、對比度、飽和度、色度可自定義
◎ 可捕捉高品質動態及靜態畫面，采集畫面順暢不間斷
◎ 輸入接口有AV及S端子，可在電腦上觀看并錄像
◎ 支持MPEG1/2等多種實時壓縮格式，方便制作VCD/SVCD/DVD
◎ 兼容WINDOW2000/XP/VISTA/WIN7，兼容Direct8.1、9.0

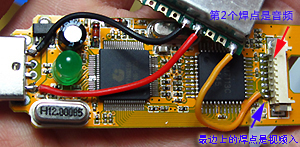

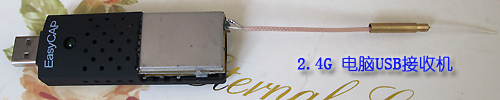

我們用USB采集卡的USB電源給2.4G的無線接收機供電，接收機輸出的視頻信號直接接入采集卡，外殼用美工刀切掉一部分，用熱熔膠固定好2.4G的接收板防止短路，這樣就DIY成一個超小的廉價USB接口的2.4G圖像接收機。（需要音頻輸出的可以把接收模塊的AUDIO 6.5M接到采集卡從上往下的第二個焊點上）
常見問題：
1、AV信號的清晰度約300多線，圖像效果和VCD類似，所以即使您采用更高端的采集卡，畫質也不可能突飛猛進，我們這款產品的圖像分辨率（720*576）已經高于AV信號，因此最終圖像質量取決于信號源的品質。
2、如果使用亮色分離的S端子信號作為采集卡的信號輸入源，會使圖像質量進一步提高，客戶可以嘗試一下。
6、不同的采集軟件會有不同的表現，請大家除了嘗試會聲會影外，也可以用WINDVR、KMPlayer、potplayer、honestech VHS to DVD 2.0等軟件，最后按自己喜好決定。
采集卡軟件的安裝：
要正常使用采集卡必須正確安裝采集卡的驅動程序和使用監控程序 http://www.xinjiapolvyou.cn/USBSTC.RAR 這里可以下載采集卡的驅動程序和應用軟件。
不管是XP還是WIN7系統都運行SETUP.EXE，安裝過程中會提示插入采集卡，系統提示發現新硬件，然后讓系統自動安裝驅動，最后完成硬件的驅動安裝。
驅動安裝成功后在設備管理器的“通用總線控制器”中會出現“USB composte Device”的字樣，表示驅動安裝成功。(XP系統在我的電腦中會出現STK1160的圖標，雙擊可以顯示圖像，如果沒有圖像在右鍵的屬性中制式選PAL 視頻來源選組合）
客戶可以安裝其他軟件進行視頻采集，如果是WIN7或者vista64位系統可以運行光盤中win7&xp&vista64bit中的監控軟件，安裝序列號在光盤的白色紙封套上。
會聲會影軟件的采集效果比較好，安裝并不難，按照操作界面的要求，不斷的點擊“下一步”，期間輸入序列號出現無效，就多點一次。程序安裝完成后，在桌面上應該有個圖標出來，然后，雙擊運行它，來到主界面，選擇“捕獲”，再點擊“捕獲視頻”，最后，到“選項”下面的“視頻屬性”就能看到下面的這個界面，輸入來源如果是黃色插頭的視頻信號就選“組合”。
我們還提供了一款專業的視頻采集軟件：SMART VIDEO CAPTURE
