200/700/1000毫瓦無線影音傳輸系統
臺灣百特公司生產的200毫瓦、700毫瓦的無線影音設備的功能、輸出方式相同，只有發射功率、傳輸距離、發射機體積和工作電流不同。
|
品種 |
工作頻率 |
發射功率 |
空曠傳輸距離 |
發射機工作電流 |
外形尺寸 |
工作電壓 |
重量 |
|
百特 200MW |
1.2G |
200MW |
400M |
105MA |
28x24x8mm |
9～12V直流 |
12克 |
|
百特 700MW |
1.2G |
700MW |
700M |
350MA |
80x50x18mm |
9～12V直流 |
96克 |
|
小型接收機 |
1.2G |
工作電流250毫安 |
115x60x20mm |
電源電壓12伏 |
150克 |
||

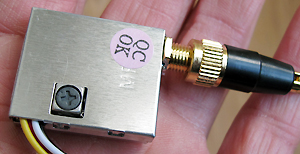

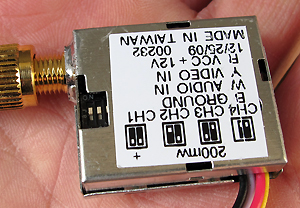

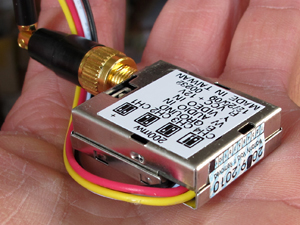

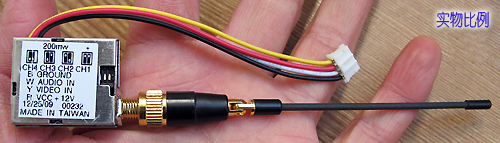

200毫瓦無線影音傳輸設備 每套310元
1。200毫瓦發射機一臺
2。2dB的小全向發射天線
3。2dB的小全向接收天線
4。小型接收機一臺
5。發射機四芯插針轉AV插頭轉接線一根
6。接收機AV連線一根

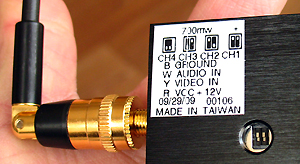

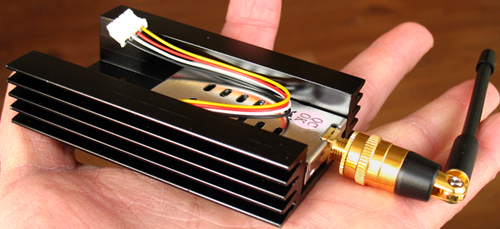

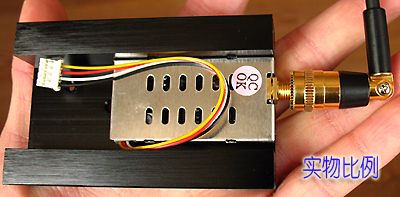

700毫瓦設備全貌 每套370元
1。700毫瓦發射機一臺
2。2dB的小全向發射天線
3。2dB的小全向接收天線
4。小型接收機一臺
5。發射機四芯插針轉AV插頭轉接線一根
6。接收機AV連線一根

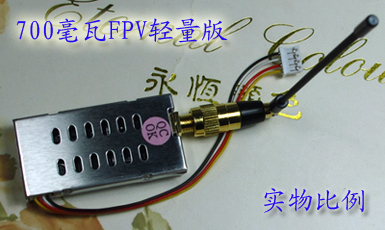

700MW設備用于航拍FPV時可以選用輕量版的，價格便宜5元，但是必須借助高速飛行時的高空氣流進行散熱，使用時注意檢測是否過熱？建議再安裝一個簡易散熱器比較可靠。
這是200MW、700MW的專用AV插頭轉接線，黃色的插頭是視頻信號輸入，白色的是音頻信號輸入，紅色的插頭是電源輸入（內正外負，直流8～12V），黑色的電源輸出（內正外負）可以為攝像頭供電。
1000毫瓦的設備清單：每套628元
1、1000毫瓦發射機 約135克
2、2dB的小全向發射天線
3、2dB的小全向接收天線
4、小型接收機
5、AV連線1根
1000毫瓦的無線影音傳輸設備是一種各方面性能都比較的出色的品種，它的功率余量大，更能適合各種復雜的實際環境。在使用2db的小全向天線時，在空曠地能保證傳輸1000米以上，而且發射機工藝精湛，金屬外殼，散熱條件良好，長時間工作溫升很低。信號輸入端子是常用的AV插座，所以能更方便地和攝像機、VCD等信號源配接。
注意事項：
臺灣的無線影音模塊的發射機工作電壓為9～12伏，電壓不能超過12伏，否則會使發射機內部功放管過熱，降低發射功率！發射機電壓越低，耗電越省，發熱也越小，建議長時間工作時以發射機不燙手為準，在傳輸距離足夠的情況下降低工作電壓，減小發射機發熱量，延長使用壽命，或者可以考慮在200毫瓦等小型機上加合適的散熱片，1000毫瓦發射機因?yàn)橛写竺娣e散熱片（金屬外殼）所以可以發熱不嚴重。接收機可以使用12伏/300毫安的電源，注意選用質量較好的電源（容量足夠，輸出紋波小），空載電壓不要超過15伏最好穩壓。 如果發射機端希望用電池供電時，可以考慮用3節1200MAH的鋰離子電池組供電，具有體積小、重量輕、自放電很小、無記憶效應等優點，可以保證供電電壓在9～12.6V之間，鋰電池可以根據對發射端的體積、工作時間、重量的要求靈活選擇不同容量、重量、外形的鋰電池。
百特的接收機建議采用12伏穩壓電源供電，如果采用不穩壓的12伏直流電源供電，空載電壓不要超過16伏，否則收機容易過熱損壞。電源的極性為內正外負！不要搞錯！！
實際測試：
測試地點1：筆直的公路。
公路兩旁每隔100米就會有一個路標，所以便于計算傳輸距離，測試器材：百特的1000毫瓦無線影音設備，接收機位于3樓的窗口，兩個人配合，發射機和攝像機用鋰電池供電，由其中一個人拿著沿公路一直走，經過測試，1000米以內傳輸?shù)膱D像非常好，很滿意，當走到1200米時圖像迅速變差并逐步消失。
測試地點2：常見的居民新村樓群。
在居民新村樓群傳輸時，傳輸效果比較復雜，主要是看實際的環境，測試器材：百特的1000毫瓦無線影音設備，接收機位于3樓的窗口，兩個人配合，發射機和攝像機用鋰電池供電，由其中一個人一直走，經過測試，如果傳輸中間有2～3幢墻體時，可以傳輸100米左右，當超過5幢墻體時基本無法傳輸，在障礙物很多的環境下會有很多傳輸死點，但是有時只要稍稍改變發射機或者接收機的位置，哪怕20厘米，也會立即出現圖像。
這是臺灣百特原裝的2dB天線，長度約12厘米，原裝天線非常柔軟，并配有轉接環，可以適合不同大小的螺栓頭。
百特產品 品質保證！
要設計制造一款優良的無線影音傳輸設備，必須從研制開發到生產出貨經過非常繁瑣的測試、制作、調試。除了大量的高級工程師共同投入，還須多種精密的高頻儀器經專業工程師調整測試后，再經過嚴格的環境測試、溫濕度循環試驗、老化試驗及多種破壞性試驗周而復始。在出貨前必須經過嚴格的品質檢驗方可上市，百特產品均經過CF、FCC、及中國的CMA的嚴格檢測及認證。
百特產品在中國已經推出六年，到目前為止因質量不良造成的退貨率不超過0.5%，優良的品質有目共睹。但從2000年開始中國市場上出現大量國產的百特產品的仿冒品，從外觀和功能布局都非常相似，價格約為百特同類產品的60％。經過百特公司的抽樣檢測，這類產品存在一些不足之處：仿制品的輸出功率平均只有標稱值的1/8，在環境溫度超過35度時會發生頻率飄移，造成接收機斷訊現象，當發射機溫度升到45度以上時，發射功率還會降低，這些情況在室內短距離試機不易察覺，但在發射機電壓下降及有遮擋物體阻擋或者室外安裝時，就會顯現出來，如果用來做保安工程時會帶來損失。
百特公司的最新產品均為百特二代，最近因?yàn)榘偬乜紤]OEM的原因，沒有打品牌，但是從內部結構、工藝水平還是能夠很容易區分出正品和仿冒品的。小型接收機重量很輕，采用優質鋁板做外殼，背部貼有原廠的質監標記和檢驗員，內部采用德國和臺灣原廠的調制器以及CPU，確保靈敏度最佳和長使用壽命。
這是百特小接收機的內部結構，外殼為鋁殼，總量輕便于散熱，高頻頭為德國和臺灣原廠出品的，主控CPU為PIC16C54，內部由兩級7809和7805組成的穩壓電源回路。
站長曾經使用過好幾種國產的無線影音傳輸器材，這些器材的價格要比百特的要低很多，有些器材的傳輸距離在試機時甚至比百特的還要遠不少，但是一旦工作時間稍長，就發生嚴重的頻率飄移，甚至接收不到信號！這在保安工程中是絕對不允許出現的，這類器材將高頻功率放大部分的工作點調得過高，所以當器件得工作溫度上升到一定程度后就造成頻率飄移。百特得產品這方面做的很好，不是單純追求大功率和遠距離，而且從穩定性可靠性等方面綜合考慮，合理設計產品，為客戶負責。
彩色帶聲音帶紅外夜視攝像機，每套69元
體積：2*2.1*1.6cm，重量：26克，照度光圈1.2時小于3流明，焦距6毫米，視角52度，攝像機周圍的4個紅外夜視管可以夜視10厘米距離，主要用于狹小空間內照明（如管道）紅外管的工作電流約20毫安，不需要夜視考慮省電也可以斷開。圖中紅色的是電源插座極性內正外負，工作電壓直流6～12V，工作電流100毫安，引線的分叉處封裝有5V穩壓器，攝像機內部使用5V工作電壓，黃色插頭的是視頻輸出，白色的是音頻輸出。
這是我們DIY的2.4G無線攝像機，重量只有11克，優點是體積小發射功率大傳輸距離遠，市場上常見的類似產品一般發射功率都在50毫瓦以內，而我們的高達200毫瓦，5V工作電壓，電流約300毫安。
工業級超輕超小彩色攝像頭 每個120元

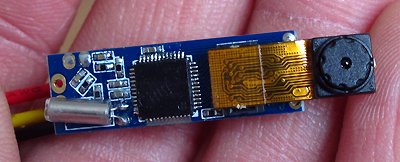

這是最新研發成功的超輕超小的彩色攝像頭，直接輸出視頻信號，可以直接連接電視機AV端子或者液晶顯示器顯示，而且色彩的飽和度比較理想，超過我們的預期。最新產品上我們已經焊接上微型話筒，可以同步采集聲音。
重量只有1克，獨特的外形可以運用到超輕直升機或者飛禽身上，作為微型機器人視覺也是非常好的方案，寬度僅有8毫米，其他攝像機無法觸及的管道、復雜機械內部、門縫都可以輕松勝任。
可以廣泛運用到：航空模型、醫學檢測、機械維修檢測、特殊地形情況探測、記者暗訪拍攝、特殊行業隱蔽拍攝等諸多領域。
主要參數：
● 圖像傳感器：1/6"彩色CMOS 傳感器
● 圖像像素: PAL 制式，720×576
● 視頻輸出：標準視頻信號 每秒30FPS
● 分辨率：VGA (640*480)
● 模組尺寸（含鏡頭）：8mm*22mm+6mm*10mm 鏡頭（FPC）軟板
● 模組重量（含鏡頭）：1克
● 接口：紅線正5V 黑線地線 黃線視頻信號（目前銷售的沒有輸出引線，請客戶自己連接）
● 工作電壓： DC3.3～5V±0.2V
● 工作電流： 115毫安
● 工作環境溫度： -30℃ ～70℃
FPV專用SONY 700線高清彩色攝像頭 每個280元
這是采用SONY最新Effio-E芯片方案的高清CCD攝像頭，清晰度高達700線，CCD的優點就是動態范圍大，能在比較暗的地方清晰的顯示，圖像清晰細膩，色彩逼真，照度低。最新技術改良后功耗也大大降低了。
這款攝像頭標稱是FPV專用，因?yàn)樗?/font>CCD傳感元件上上貼有紅外濾鏡，普通攝像頭對可見光和紅外線都敏感，在室外人眼看不見的紅外線有時會對色彩造成影響，所以濾除紅外線可以使色彩更自然。
這款攝像頭還支持OSD菜單控制，配有一個編程設置板通過6P插頭和攝像頭連接，不僅包括普通的鏡頭設置，自動增益 白平衡逆光補償都有，還有數字寬動態，日夜模式，隱私區屏蔽，動態檢測，數字降噪等等功能。設置完成后需要按SAVE ALL才成保存設置，然后可以脫離編程設置板獨立工作。
性能參數：
CCD類型: 1/3" Sony 960H Exview HAD CCD II
產品名稱: SONY 700線
尺寸大小: 38mm*38mm
產品重量：51克（去掉后蓋和支架34克）
總像素: PAL:1020H×596V NTSC: 1020H×508V
有效像素: PAL: 976H×582V NTSC: 976H×494V
信號制式: PAL/NTSC (N制的CCD為672)
分辨率（水平中心）：700TVL
數字降噪: 2D數字降噪（2DNR）支持0-15的16等級可調節
OSD菜單：支持
最低照度: 0.01LUX/F1.2
信噪比: ≥48dB
視頻輸出幅度: 1.0Vp-p/75Ω
自動增益控制: 0.25/0.50/0.75/1.00四個等級可調節，可最高達到55dB
白平衡方式: 開啟/關閉可選擇
逆光補償方式: 高亮度逆光補償（HLC）/ 逆光補償
曝光模式: 電子曝光
電子快門: 1/50(1/60) - 1/100000 秒
伽馬校正: 0.45/1.0
同步方式: 內同步
鏡頭:3.6MM韓國鏡頭
工作電壓: DC12V±5%（實際測試最低8V能工作）
工作電流: 70MA
工作溫度: -20℃--60℃
有線低噪音拾音器 每個8元
有線低噪音拾音器，也叫有源拾音器，具有噪聲小、保真度高、工作電壓范圍寬、耗電小等優點。可以配合沒有音頻功能的攝像機使用實現視音頻同步。
監聽范圍： 30～50平方米。
工作電流：5mA
頻率范圍:100～10kHz
頻率響應：2.5dB
輸出阻抗：600Ω
外觀尺寸 ：L=34mm Φ=7mm
使用方法：紅線接9～12V的直流電源“+”極，黑線接電源負極，白線是音頻輸出（不同電源時注意音頻共地）
無線影音傳輸系統的廣泛用途：
0。無線保安監控系統
發射機和接收機都用市電供電，配合彩色攝像機就可以組成一個完整的無線閉路監視系統。如果多配幾個發射頭放在不同的房間，就可以在接收端用改變信道的辦法來輪流監視多個房間。
1。模型的主視角遙控FPV
FPV是First Person View的縮寫，即“主視角”它是遙控模型的一種新玩法。一般的遙控模型都是由操縱者手持遙控器，目視著遠處的模型控制它的姿態，完成各種動作。
怎樣才能更加刺激和真實的體驗?zāi)�？近幾年隨著電子設備的小型化，我們有機會把無線視頻傳輸設備裝在體積和載重量都非常有限的模型上，你可以身臨其境以駕駛員的視角操縱模型飛機或者賽車翱翔天空和在地面上狂飆。
這個技術在高科技領域早有應用，比如無人機和計算機制導的導彈等等�，F(xiàn)在它可以很廉價地運用到我們DIY的遙控玩具中卻是令人刮目相看的事情。
目前國內FPV玩家相當?shù)亩�，通過簡單的改裝，就可以用模型直升機或者固定翼飛機上，加了高增益的平板天線和遙控增程設備，加了OSD導航（實時采集模型的傾斜角度，電池的電壓電流和通過GPS模塊采集經緯度高度速度數據把這些信息實時疊加到攝像頭的視頻信號中）和失控返航的設備，讓FPV更具可玩性。
通過微型監視器你只要躺在床上就能把汽車模型開到其它房間，看看哪里有無動靜？或者把船模駕駛到湖中央，看看哪里的小動物�；蛘甙惭b到遙控直升飛機上，從高空俯視一下你熟悉的城市。
2。無線可視門鏡
將門口的聲音和圖像信號無線傳輸?shù)绞覂?nèi)的顯示器或者電視機的AV輸入插座。
3。無線可移動攝錄像取證系統
從2002年4月1號開始，法院對偷拍偷錄的證據予以采用，所以攝錄像取證系統具有非常大的實用價值。如果把無線聲音圖像傳輸裝置接收機的視頻輸出信號送入一臺小型家用攝錄放機中，即可實現遠程監控和同步錄像的雙重功能。
4。高空監視
如果把微型攝像機和圖像無線發射裝置系留在氫氣球或者氦氣球上就能進行長時間高空監視，可以看到很遠的目標，可以在大型集會場合、水面上進行其它方式無法完成的圖像監視。
5。車用無線圖像防盜報警系統
如果把震動位移傳感器加上編碼遙控電路和無線傳輸系統就可以組成實用的防盜圖像監控系統，很有市場潛力。
6。遙控型隱蔽監視系統
超微型攝像機加上微型發射機配上合適的充電電池就可以組成無線監視裝置，如果再用編碼遙控電路遙控控制發射裝置的電源就能實現長時間隨時監視，把上述裝置可以容易地放在長毛絨玩具中，就能隱蔽監視，用途非常廣泛。
7。無線“貝貝”監視寶
這是一種在國外已經相當普遍的產品，主要是用來監視嬰兒的一舉一動，外國人即使嬰兒也不和大人一起睡�？梢宰龀墒蛛娡泊笮�，調整好角度就可以使用了。
8。防盜保安警情確認
利用熱釋電、微波感應、紅外線等傳感器可以方便地設計出防盜保安電路，但是受電子元件自身性能和外界環境的影響難免會出現誤報警，如果多次誤報警難免會引起警戒人員的思想松懈，真的“狼來了！”倒不注意了。
如果在報警傳感器報警的同時，開啟無線影音傳輸系統，利用攝像機將現場的聲音、圖像立即傳輸?shù)街蛋嗍�，值班員就會立即確認是否真的報警，這種系統具有幾個優點：
1。報警的同時立即確認是否是真的是警情
2。避免保安人員正面接觸罪犯，保障人身安全
3�？梢栽诓惑@動罪犯的情況下報警，將罪犯甕中捉鱉
4。可以利用較少的保安人員實現多點保安監控
9。工業機器人視覺系統
某些工業機器人要求能夠進入設備內部進行維修、測量，而且需要將設備內部的圖像傳輸?shù)酵饷鎭砑右员O(jiān)視、遙控，比如石油管道焊縫檢測機器人、發動機內窺機器人、排爆機器人等等，都可以運用無線聲音圖像傳輸系統來實現。
10。航拍取景系統
航拍的視覺效果是非常出色的，最廉價的方案是選用共軸雙槳的模型直升機搭載微型DVR進行錄像，或者通過無線無線影音傳輸設備進行取景角度確認。
11。電視臺新聞暗訪
新聞暗訪往往能直接反映社會的陰暗面，采訪到的新聞線索非常具有說服力和震撼力，所以現在此類新聞節目不斷增加，采用無線影音設備可以將記者拍攝到的畫面無線傳輸?shù)狡噧?nèi)，進行監視、錄像。這種方案具有兩個好處：第一，發射端體積小巧便于隱藏，不會被被采訪者發現，被采訪者沒有思想負擔，往往能說出內心話。第二，有些采訪任務本身具有一定的危險性，采訪時如果引起被訪者懷疑往往會引起圍攻、毆打，這時指揮車內可以及時聯系警力進行迎救、解圍。
12。工商、稅務、環保部門調查取證
工商、稅務、環保部門為了調查取證，也可采用此類設備，將最直觀的證據讓被處罰部門的領導觀看，讓被處罰的部門心服口服。
13。消防隊員單兵火場可視系統
消防隊員沖入火場進行救火、救人時自身也是相當危險的，當單個消防隊員配備無線影音傳輸系統后，可以將火場內部的實際情況傳輸?shù)街笓]車中，既能夠及時根據實際情況部署滅火方案、營救順序，也可以在消防隊員自身發生危險時及時組織迎救。如果再結合錄像設備加以記錄就可以事后進行著火原因分析、救火方案優化。
這是大體方案：采用百特1瓦機、10.8V/2.4AH～4AH鋰電池、微型攝像機、超高亮度紅色發光二極管照明電筒。
14。電梯保安監控系統
在狹小的電梯內，容易發生搶劫、恐嚇、性騷擾等，裝備無線影音系統后可以防止此類事情發生，而且在電梯發生故障時也能及時了解電梯內人員的安全情況。
15。電視臺娛樂冒險類節目使用
越來越多的電視臺都開展了冒險類、游戲類節目，這類節目互動性強，比如高空蹦極、過山車等，如果把小攝像頭固定在參加者的頭盔上，拍攝選手的面部表情或者選手看到的視角，通過無線影音設備在傳輸?shù)降孛嫔�，以小畫面的方式疊加到場景中肯定會增加這類節目的可看性。實際上不少電視臺已經就這樣做了。
16。移動式監控點
如果把攝像機和無線影音設備放置在摩托車或者汽車內部，調整好攝像機視角，借用摩托車或者汽車內部的電源就可以長時間隱蔽監視。這在刑偵破案方面有無法比擬的優勢（還記得馮貢拍的那部反映公安人員蹲點監控辛苦的電影嗎？）
17。計算機屏幕圖像無線傳輸
如果希望將計算機屏幕圖像無線傳輸?shù)狡渌胤降臅r(shí)可以先將計算機顯卡輸出的VGA信號轉化成AV信號，然后在通過無線影音傳輸設備進行遠距離傳輸。
無線影音傳輸系統的技術特點：
無線影音系統是通過高頻率的電磁波信號作為載體來傳輸音、視頻信號的，所以傳輸效果是受電磁波傳輸特性限制的，以1.2GHZ的微波為例，它的波長很短，所以繞射性能很差，不容易穿透障礙物，所以最佳的傳輸環境是：發射機和接收機之間沒有任何遮擋，也就是所謂的視距傳輸，無線影音器材的傳輸效果還和其它幾個因素有關：
1。發射機和接收機的有效高度。
無線電傳輸理論告訴我們，發射機和接收機的高度越高，傳輸距離就越遠，在條件允許的情況下，發射機和接收機盡可能放在高處，所以電視臺和廣播電臺都是建得很高的。
2。使用環境的電磁干擾強度。
在電磁輻射嚴重的工業場合使用無線影音器材時，如果干擾源的發射頻率接近1.2G頻率時就會對設備產生嚴重干擾。無線影音器材是以調頻的方式調制信號，接收端的鑒頻器必須有足夠的信噪比才能檢出有用的信號，當有用的信號淹沒在環境噪音中后就無法實現無線影音傳輸了。
3。無線影音設備需要良好的電源
電源是任何電路正常工作的基本保障，無線影音器材對電源的要求也是比較嚴格的，首先電源要滿足設備的工作電壓，一般要求穩壓，過高和太低都會使器材不能正常工作。而且電源的紋波系數要足夠小，在使用蓄電池作為電源時要考慮電池電壓下降后會減小發射功率。
視頻圖像信號的顯示方式：
方法1。采用家用彩色電視機作為監視器
目前市場上銷售的彩色電視機都帶有AV輸入功能，將電視機切換到AV狀態，用信號線將攝像機或者無線影音接收機輸出的視頻圖像信號直接接到AV輸入端子的VIDEO
IN（視頻輸入）端子即可在電視機上顯示清晰穩定的圖像。
方法2。采用4.3寸彩色液晶監視器

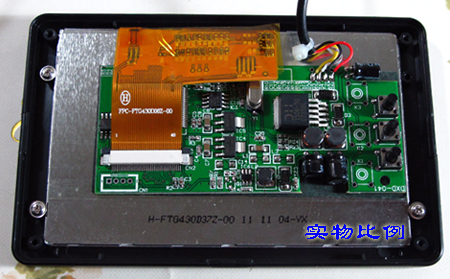

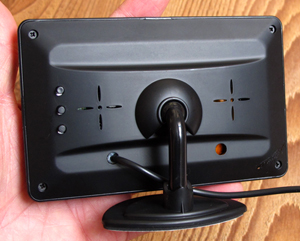

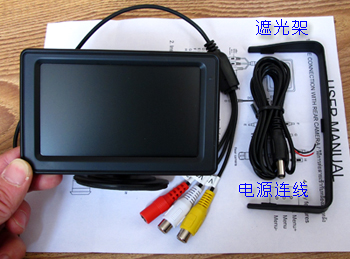

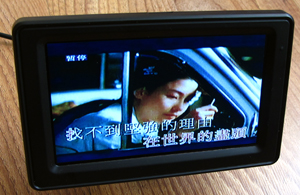

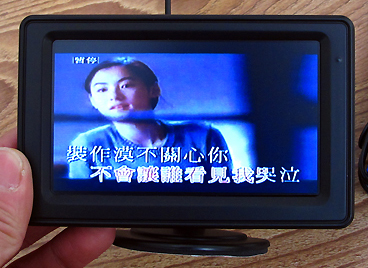

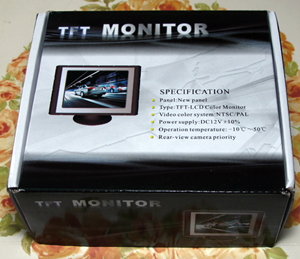

這是最新款的4.3寸液晶顯示器，采用經典漂亮的外觀模具，超薄設計，小巧輕便，3M強力膠支架可以上下左右移動,便于調整視角，安裝固定方便�？梢越尤雰陕芬曨l信號，有視頻信號自動開機，無信號自動待機，白色視頻回路優先顯示。
采用全新的數字液晶高清顯示屏，電路簡潔功耗超低，外形超薄重量輕，能全自動調節畫面質量最優化，也可以通過背后的按鈕調整亮度、對比度、色彩飽和度、4比3顯示比例等等。電源接口是標準的內正外負3.5毫米電源口，可以和常見的12V穩壓電源配套或者直接用鋰電池供電，配有一根電源連線，可以直接接入汽車的12V電源。
性能參數
1、顯示面積：96*54毫米 4.3英寸
2、產品尺寸：122*77*18毫米
3、電源電壓：直流 12V
4、顯示分辨率：480*272
5、工作電流：150毫安（無視頻信號自動黑屏?xí)r40毫安）
應用領域：可視倒車顯示、車載顯示器、衛星尋星儀、無線影音接收端顯示等用途!
新款超薄4.3寸液晶高清顯示器 每套 140元
方法3。采用USB接口的采集卡輸入筆記本電腦監視錄像

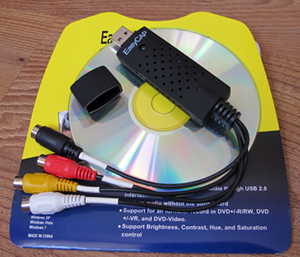

雙芯片AV信號轉USB采集卡 39元一套 （配合筆記本電腦可以實現監視、錄像功能）
產品應用：
1、可以將無線影音接收機的AV輸出信號轉換成USB信號，接入筆記本電腦，實現實時監視和錄像功能。
2、可以將DV或者磁帶錄像機的AV輸出信號接入電腦，刻錄光盤。
3、可以將數字電視機頂盒的AV輸出信號輸入電腦，輕松看錄數字電視。
4、適用于玩PS2、WII、PS3、PSP、XBOx360等游戲機的朋友選購，與電腦連接起來，共用顯示器，很方便。
5、DV視頻轉錄、游戲錄像、安全監控﹑可視電話﹑視訊會議、影音郵件、銀行驗印、醫療分析。

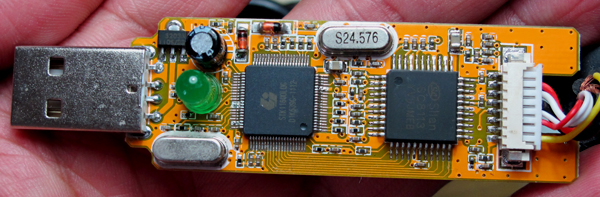

這款產品采用目前成熟穩定的STK1160+SC8113芯片組，圖像采集性能比較理想，因?yàn)闆]有專門的音頻處理芯片，所以在采集音頻時可能有些噪音，在WIN7系統下噪音會嚴重些，因此建議音頻最好直接輸入電腦的線路輸入端，或者采用我們另一款帶專業音頻處理芯片的采集卡。
詳細規格：
◎ 支持USB2.0，無需打開機箱，支持熱插拔，支持筆記本電腦
◎ 自行調整畫面大小、最高分辨率可達720*576,24位真彩色
◎ 支持立體聲雙路音頻輸入功能
◎ 圖像亮度、對比度、飽和度、色度可自定義
◎ 可捕捉高品質動態及靜態畫面，采集畫面順暢不間斷
◎ 輸入接口有AV及S端子，可在電腦上觀看并錄像
◎ 支持MPEG1/2等多種實時壓縮格式，方便制作VCD/SVCD/DVD
◎ 兼容WINDOW2000/XP/VISTA/WIN7，兼容Direct8.1、9.0
帶音頻處理芯片的AV信號轉USB采集卡 49元一套 （配合筆記本電腦可以實現監視、錄像功能）

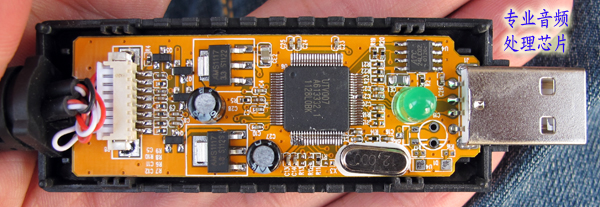

這款采集卡的外觀和基本性能上面介紹的雙芯片的一樣，但是具備專業的音頻處理芯片，因此音頻的噪音很小，適合高端客戶選購。
常見問題：
1、AV信號的清晰度約300多線，圖像效果和VCD類似，所以即使您采用更高端的采集卡，畫質也不可能突飛猛進，我們這款產品的圖像分辨率（720*576）已經高于AV信號，因此最終圖像質量取決于信號源的品質。
2、如果使用亮色分離的S端子信號作為采集卡的信號輸入源，會使圖像質量進一步提高，客戶可以嘗試一下。
6、不同的采集軟件會有不同的表現，請大家除了嘗試會聲會影外，也可以用WINDVR、KMPlayer、potplayer等軟件，最后按自己喜好決定。
首先運行配套光盤中的Drivers目錄下的USB采集卡驅動程序SETUP.EXE，安裝完成后插入采集卡的USB頭，系統提示發現新硬件，然后請客戶選擇光盤中的DRIVERS目錄，讓系統自動安裝驅動，完成硬件安裝，安裝成功后在設備管理器的“通用總線控制器”中會出現“USB composte Device”的字樣，表示驅動安裝成功。配合其他軟件就能完成視頻采集。如果用AV連線連接無線影音接收機和采集卡，就能用筆記本進行監視和錄像。

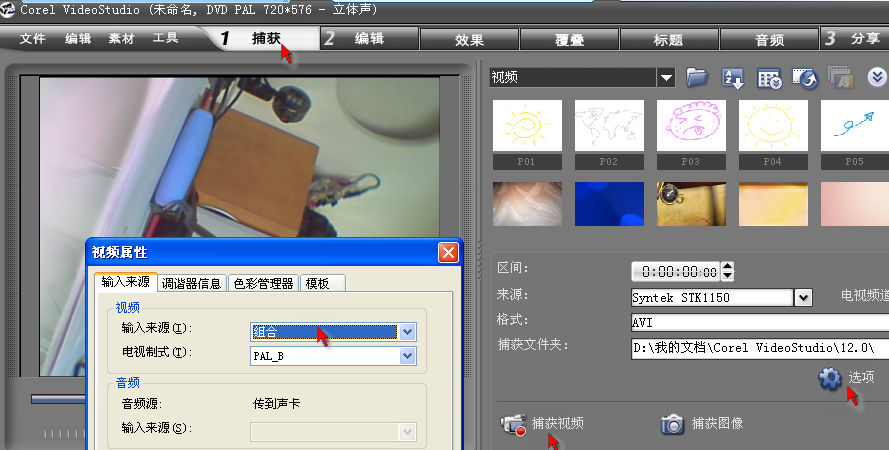

會聲會影X2的安裝并不難，按照操作界面的要求，不斷的點擊“下一步”，期間輸入序列號出現無效，就多點一次。程序安裝完成后，在桌面上應該有個圖標出來，然后，雙擊運行它，來到主界面，選擇“捕獲”，再點擊“捕獲視頻”，最后，到“選項”下面的“視頻屬性”就能看到下面的這個界面，輸入來源如果是黃色插頭的視頻信號就選“組合”。

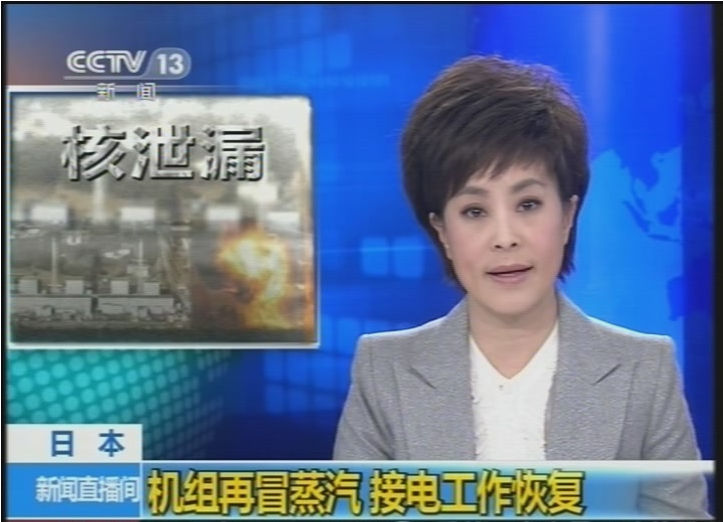

以下是我機頂盒捕獲的視頻截圖：

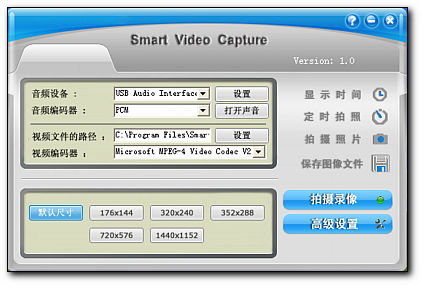

我們配套的光盤中還附帶專業的視頻采集軟件：honestech VHS to DVD 2.0 （如果使用VHS TO DVD 4.0.25可以錄制時全屏，并性能更高）是一個可以轉換VHS錄像帶至CD或DVD的軟件。你可以利用本產品編輯電視節目， 電影或是影片片段再將它們轉化成VCD或DVD。編輯功能能幫你制作出美麗且具有特效的標題以及剪接影片。錄制功能能讓你將影片片段儲存成DVD或VCD，再使用播放器播放們。現在留下電影、戲劇及你幫你的寶寶所錄下的片段，開始制作屬于你自己的VCD/DVD吧!
無線影音傳輸系統的設計要點：
在設計安裝一個完善的無線影音系統在采購器材之間就要充分考慮使用環境的實際情況、發射機的體積和耗電、能承受的價格、必須的功能等，不能一味要求器材大功率，即使使用1瓦的大功率器材在實際環境下傳輸距離也是有限的，如果發射和接收端中間有三幢以上的墻體時傳輸距離就會大大縮短，我們可以采用其它辦法來擴大傳輸距離：
1。使用高增益的天線系統 高增益五單元八木定向天線 每個110元
圖中為工作頻率為1.2G的高增益五單元八木定向天線，重量370克，可以大大提高發射效率，和使用普通的2DB小天線相比可以使傳輸距離增大3～5倍，天線的尺寸為長40厘米，寬度16厘米，可以通過兩個“U”形的金屬件固定在桅桿上，饋線長度為3米，接頭為SMA接口，可以直接和百特的發射機配套連接。
定向天線的高增益是以犧牲發射角度為代價的，所以定向天線的發射角度只有30度左右，安裝時需要調試安裝角度，以達到最佳效果，比較適合長距離點對點固定傳輸圖像使用。
1.2G微波的傳輸特點是穿越障礙物的能力較差，我們可以把不適合微波穿越的地方，比如墻體密集的地方、金屬材質的門窗用視頻電纜有線傳輸，這樣既可以減小無線影音傳輸設備的發射功率，降低成本，而且可以獲得滿意的效果。有線傳輸區域可以在攝像機到發射機之間和接收機到監視器之間根據實際需要選擇。
3。設計成有源天線形式
大家知道如果把天線架在高處，不但能避開障礙物而且有利于發射，能大大增大傳輸距離，但是如果將發射機發出的射頻功率通過長長的專用高頻電纜引到天線上時，在饋線上損耗率也是相當可觀的，還達不到滿意的效果，其實因?yàn)闊o線影音發射機的體積比較小巧，可以將發射機和天線通過采用防水、防潮的手段后直接固定在高處，然后將電源線、視頻線、音頻線引入發射機，以為這些導線即使延長幾十米也不會影響傳輸效果，實際操作時可以將發射機和小天線裝入適當直徑的PVC塑料管中，最好防潮處理即可。

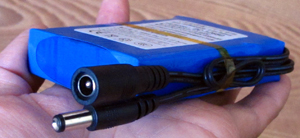

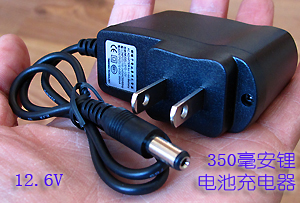

12V/1800mAH大容量聚合物鋰電池配12.6V 350mA鋰電池充電器 一套70元
產品參數:
容量：1800mAh
電壓：輸入電壓 12.6V DC；輸出12.6～10.8V DC
重量：123g
尺寸：68*40*27mm
極性：插頭為內芯正極外環負極！
產品配置: 可充電鋰電池(12V/1800mA)一塊、 12.6V 350mA充電器一個
因本款電池每塊電芯都單獨裝有保護板，只適用于12V電壓內，電流0.4A內穩定直流供電設備，如果啟動瞬間電流過大會自動保護無法使用。

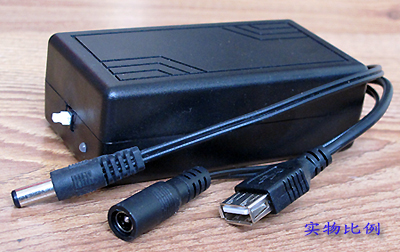

12V/3800mAH 5V/5800mAH 雙電壓輸出大容量聚合物鋰電池配12.6V 350mA鋰電池充電器 一套140元
產品參數:
容量：12V/3800mAH 或者 5V/5800mAH
電壓：輸入電壓 12.6V DC；輸出12.6～10.8V DC或者5V DC（USB插座）
重量：186g
尺寸：103*59*18mm
極性：插頭為內芯正極外環負極！
產品配置: 可充電鋰電池12V/3800mAH 或者 5V/5800mAH一塊、 12.6V 350mA充電器一個
這款電池最大的特點就是內部有DC-DC穩壓電路，能同時輸出12V和5V直流電壓，5V采用USB插座輸出，可以方便地連接手機、導航儀、MP4等電子設備，電池不使用時務必關閉電源開關，因?yàn)镈C穩壓電路會消耗電能。
12V/6800mAH大容量聚合物鋰電池配12.6V 350mA鋰電池充電器 一套130元
產品參數:
容量：6800mAh
電壓：輸入電壓 12.6V DC；輸出12.6～10.8V DC
重量：172g
尺寸：6500mAh/105*55*18mm
極性：插頭為內芯正極外環負極！
產品配置: 可充電鋰電池(12V/6800mA)一塊、 12.6V 350mA充電器一個
因本款電池每塊電芯都單獨裝有保護板，只適用于12V電壓內，電流1.5A內（功率18W內）穩定直流供電設備，如果啟動瞬間電流過大會自動保護無法使用。
12V/9800mAH大容量聚合物鋰電池配12.6V 1000mA鋰電池充電器 一套180元
產品參數:
容量：9800mAh
電壓：輸入電壓 12.6V DC；輸出12.6～10.8V DC
重量：329g
尺寸：90*62*36mm
極性：插頭為內芯正極外環負極！
產品配置: 可充電鋰電池(12V/9800mA)一塊、 12.6V 1000mA充電器一個
因本款電池每塊電芯都單獨裝有保護板，只適用于12V電壓內，電流2A內穩定直流供電設備，如果啟動瞬間電流過大會自動保護無法使用。
