內置式微型電腦有源音箱
市場上出售的電腦有源音箱體積龐大、功能單一，價格都在百元以上。電腦上用的有源音箱對音質沒有過高的要求，一般用于學習多媒體教育光盤、欣賞CD、發出系統提示音等用途。筆者最近自制了一個廉價的電腦有源音箱，不但能滿足上述的功能要求，而且能內置在機箱內部，通過一個音量開關就能控制音箱電源的開、關和音量大小。

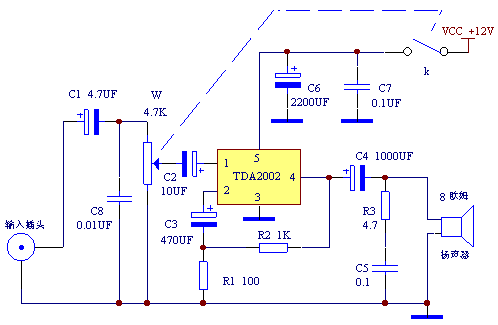

工作原理：TDA2002是音頻功率放大集成電路，能在8歐姆負載上輸出3W左右的不失真功率，內部設置多種保護電路，對電流浪涌，過壓和負載短路等異常情況有較強的適應性，工作電壓8~18V，靜態電流4毫安，前些年曾非常流行，被廣泛地用于環繞聲道的功率放大，如果你曾是一位音響發燒友，手頭說不定還有幾片，這里參考TDA2002的典型接線圖接成音頻功率放大器，圖中C2是輸入耦合電容，起到耦合音頻信號的作用，同時隔離直流分量，筆者一開始沒有接入C2，所以揚聲器中發出強烈的交流聲。C1也是輸入耦合電容，它將聲卡的音頻信號隔離耦合至音量電位器，音量電位器采用一種比較常用的帶開關4.7K電位器，當音量關至最小后可以切斷電源開關。C7、C6是電源濾波電容，可以對電腦開關電源提供的12V電壓進行濾波儲能，C7有利于減小電源的高頻內阻。電腦內部的干擾很大，開關電源和數字電路工作時都會產生音頻干擾，為了提高有源音箱的信噪比，可以減小音頻功放的通頻帶，C8可以旁路掉部分高頻噪音，提高信噪比。
調試安裝：TDA2002工作時需要安裝一塊10厘米x10厘米的鋁質散熱板，并且要涂敷適量導熱硅脂有利于散熱，電路裝配完成后，先用外接12V穩壓電源供電，將音量電位器開至最大，這時揚聲器中會發出輕微、柔和的“沙沙”電流聲，用手指觸摸信號輸入端時揚聲器中會發出響亮的“嗚嗚”交流聲，這說明電路工作正常。用雙芯屏蔽線將聲卡上輸出的音頻信號接至功放的輸入端，再找一個閑置不用的四孔電源插頭，將其中的12V正電源和地線接至功放的電源端，音量電位器可以固定在電腦機箱的面板處，一般機箱都有一個閑置的全高位CD預留位置，平時用塑料擋板遮擋，電位器可以固定在塑料擋板處即可。
