神奇的無線尋呼遙控器
無線尋呼遙控器與傳統的無線電射頻遙控器相比具有明顯的優越性，它不需要投資建立專用大功率的發射機，就能實現遠程或者超遠程的遙控，它巧妙地借用了無線尋呼臺的高可靠硬件資源，利用尋呼機回電時發射出來無線數字密碼來實現遙控，這種新型的遙控器屬于一種數字式多位密碼遙控器，我們只要把遙控密碼＋控制碼放在任何一個數字尋呼機號碼后尋呼，就能達到遠程遙控的目的。
例如：“傳呼1272323XXXX，回電33420879011”。便能把第一路繼電器吸合。（其中1272323XXXX為任意一個數字尋呼機號碼，3342087為用戶事先向遙控器寫碼輸入的密碼，后面的9011是控制第一路繼電器吸合的控制碼。密碼可以由用戶自定義，密碼長度最大為10位，無線尋呼遙控器具有18個控制碼，其中的16個控制碼為8路繼電器的開或關控制碼，還有2個為繼電器全開或者全關控制碼。
借助尋呼臺信號來發送遙控密碼，有兩大突出的優點：
（1）目前尋呼臺的基站多，信號已覆蓋大中小城市的每一個角落。因此利用尋呼臺來發送遙控信號，地區網控制距離可以達到50~100公里，省網可以覆蓋全省，全國網可以覆蓋全國。
（2）尋呼信號采用POCSAG編碼，POCSAG碼具有極強的信號糾錯、修復功能。由于無線信號在傳輸過程中，難免會受到種種干擾和阻擋，造成信號殘缺、誤碼，因此編碼的糾錯、修復功能對于遙控器的可靠性有著決定性的作用。有了POCSAG碼的自動糾錯功能，尋呼遙控器即使在邊遠地區，或在高層建筑阻擋信號的環境下，也能象尋呼機一樣可靠地進行遙控，使得尋呼遙控器的控制可靠性幾乎達到100%。
尋呼遙控器的工作原理從表面上看和尋呼機很相似，但事實上它的工作原理要比尋呼機復雜得多。尋呼機只能接收單一速率、單一相位的地址幀信號。而尋呼遙控器則要把尋呼臺發出的各種不同速率和不同相位的信號全部接收下來，并把所有尋呼機的回電內容與輸入的遙控密碼對比，只有密碼完全相同才會根據控制碼，控制對應的繼電器開或者關。由于尋呼遙控器是把尋呼臺發出的所有用戶的傳呼內容都一一檢測對比，所以我們可以把遙控密碼放在任何一個傳呼的回電欄內發送，都能達到相同的控制目的。這也就意味著尋呼遙控器無需交入網費和月租費，就能免費共享尋呼臺的資源。同時，尋呼遙控器采用PLL鎖相環頻率合成接收機，用戶可以通過寫碼軟件反復更改接收頻率，以選擇優秀的尋呼臺作為遙控信號的發送。每只尋呼遙控器內都有寫碼插口，并配有相應的寫碼軟件和連接電纜線。用戶通過連接電纜把尋呼遙控器連到計算機的并行打印口上，運行寫碼軟件便能對尋呼遙控器內的電改寫存儲器EEPROM進行寫碼。用戶需要寫碼的內容僅包括頻率和密碼，并且允許用戶反復改寫1000000次。

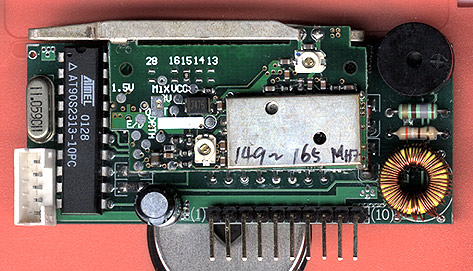

無線尋呼遙控器有150頻段和280頻段兩種型號，用戶購買時因特別注意：兩個頻段不能互相兼容！只能選擇其中的一種。150頻段的尋呼遙控器比較常用，用戶可以用寫碼軟件寫碼.exe在149~164MHZ的頻率范圍內任意輸入頻率；280頻段的尋呼遙控器，用戶可以用寫碼軟件在275~287MHZ的頻率范圍內任意輸入頻率。這個頻率就是尋呼機的固有工作頻率，一定要確保這個頻率的正確性！控制碼則是用戶自己定義的每一個繼電器的開關指令，每路繼電器的開或者關要占用2個控制碼，8路共有16個控制碼。尋呼遙控器的工作電壓為5~12V，選用表面貼裝元器件采用高密度錯層設計，使得尋呼遙控器的體積僅有：28 X 67 毫米，便于把更多的設計空間留給你。
典型應用（一）：機動車防劫、防盜器。
汽車被劫、被盜后，無論車子開到哪里，只要打一個傳呼就能進行遙控強行熄火，在強制熄火之前可以先自動進行語音提示警告，比如：本車為被盜車輛�。∪昼姾髸�(huì)強制熄火��！請注意��！三分鐘以后車輛強制熄火，同時控制高響度報警器訊響，引起公路巡警的注意。此類產品已經有多家公司研制開發，很有市場前景。
典型應用（二）：電費催繳系統。
對欠費用戶進行遠程斷電。補繳后再遙控接通。
典型應用（三）：城市路燈控制系統。
把多個尋呼遙控器寫碼成相同頻率、相同密碼，便可實現群呼。只要一個傳呼，就能把整個城市的路燈打開或關掉。也可以把任務交給尋呼臺定時呼，讓它每天下午18時呼開燈密碼，上午6時呼關燈密碼。此法也適用霓虹燈控制。
典型應用（四）：電子產品的遠程授權。
把尋呼遙控器設計到電子產品內部 ，當使用超出試用期后，通過尋呼遙控器把電子產品的功能遠程失效。用戶匯款后再遙控遠程授權。也可以用于儀器設備、汽車的出租交費管理。 典型應用（五）：工業上如邊遠地區的電力負荷開關、抽水機的遠程控制。高山、鐵塔、小島等人不易到達的地方的電力開關的遙控。
典型應用（五）：工業上如邊遠地區的電力負荷開關、抽水機的遠程控制。
高山、鐵塔、小島等人不易到達的地方的電力開關的遙控。

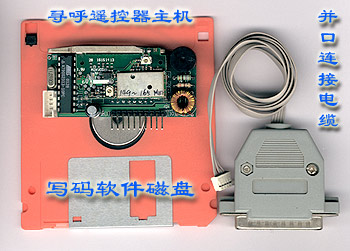

全套的尋呼遙控器包含以下設備：
1。尋呼遙控器主機一個
2。含有寫碼軟件的軟盤一張
3。專用的并口寫碼電纜一根
4。詳細的中文使用說明書一份
一、尋呼遙控器的寫碼操作
尋呼遙控器在通電使用前，必須先對其進行寫碼。寫碼的內容包括寫入遙控器的接收頻率和遙控密碼二項內容。頻率指的是尋呼臺的發射頻率。每個尋呼臺都有自己特定的頻率。也就是說，用戶需要選擇哪個尋呼臺作為發送遙控信號，只要把它的工作頻率寫入遙控器即可。（尋呼臺的工作頻率可以通過本臺的任何一只尋呼機內的本振晶體換算出來，具體方法見附文）。遙控密碼是用戶自己定義的一個多位數字。用戶把密碼寫入遙控器，也就是和遙控器事先約定，在以后的工作中，只要尋呼臺發現有和密碼一樣的信息，就進行遙控操作。同時用戶自己也必須牢記密碼。
整個寫碼過程需要靠計算機來完成，但對計算機的硬件要求不是很高。尋呼遙控器都附帶有寫碼連接電纜和寫碼軟件寫碼.EXE。
具體寫碼步驟如下：
1、連接時最好先將計算機關閉，用專配的連接電纜線將計算機的并行打印口與遙控器的寫碼口相聯，連接好后再打開計算機，防止損壞計算機的打印并行接口（注：遙控器在整個寫碼過程中，不需要外接電源，直接由計算機的打印口供給遙控器電源）

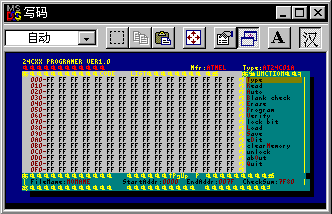

2、啟動計算機，在Windows環境下雙擊寫碼.EXE運行寫碼軟件。
3、按“D”鍵，進入EDIT編輯。
4、從第一行0000處的頂格開始，輸入頻率。（小數點省略不輸，只輸數字）
5、頻率輸完后用“↑↓←→”鍵，把光標移到第二行0010的頂格，輸入密碼。（密碼不超過10位數字）
6、以上兩項參數設定好后，按ESC退出EDIT編輯。再按“P”鍵后，再按“Y”鍵。就把參數寫入了遙控器。最后按“Q”、“Y”退出寫碼程序，關閉計算機，取下尋呼遙控器。
例如：尋呼機的接收頻率f=159.225MHZ 密碼：3342087
0000---15 92 25 FF FF FF FF
FF…………
0010---33 42 08 7F FF FF FF FF…………
0020---FF FF FF FF FF FF FF FF…………
0030---FF FF FF FF FF FF FF FF…………
在0030頂格處（上面橙色字體的位置）輸入“00”將禁止蜂鳴器工作，輸入了“FF”將激活蜂鳴器。遙控器上的蜂鳴器和尋呼機上的作用一樣，在收到有效信號后發出0.5秒左右的“嘀”聲，激活蜂鳴器后，蜂鳴器在使用中可能會發出輕微的雜音，這是正常現象，如果用戶不需要蜂鳴器訊響，建議把蜂鳴器禁止掉，就是在上面橙色字體的位置輸入“00”將禁止蜂鳴器工作。
二、尋呼遙控器的使用操作

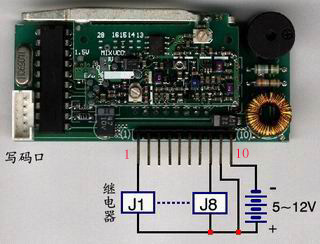

遙控器的電路連接見圖（一）
無線尋呼遙控器使用非常方便，共有10根管腳：
①腳 第一路三極管集電極開路輸出，直接驅動繼電器
②腳 第二路三極管集電極開路輸出，直接驅動繼電器
③腳 第三路三極管集電極開路輸出，直接驅動繼電器
④腳 第四路三極管集電極開路輸出，直接驅動繼電器
⑤腳 第五路三極管集電極開路輸出，直接驅動繼電器
⑥腳 第六路三極管集電極開路輸出，直接驅動繼電器
⑦腳 第七路三極管集電極開路輸出，直接驅動繼電器
⑧腳 第八路三極管集電極開路輸出，直接驅動繼電器
⑨腳 正電源 Vcc=5-12V
⑩腳 接地 GND

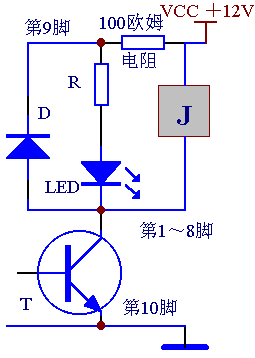

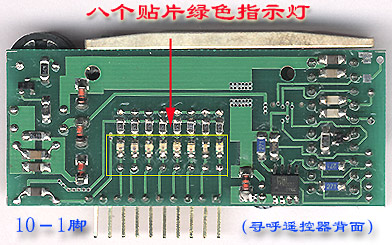

無線尋呼遙控器的背面有8個貼片的綠色發光二極管，當相應通道被遙控開時，發光二極管會被點亮，起到指示的作用，非常直觀。無線尋呼遙控器的工作電壓為：5～12V。選用繼電器時需要考慮工作電壓的影響，比如電源電壓為5伏時可以用5伏的繼電器，電源電壓為12伏時，可以用12伏的繼電器，若通電長時間工作，而且工作電壓高于8V以上時，遙控器的電源部分有緩慢的升溫現象。這時可以在第⑨腳與正電源之間串入一個100Ω的限流電阻，即能消除無線尋呼遙控器的溫度上升。下圖為尋呼遙控器內部的接口電路，可供參考。
對遙控器寫入了頻率和密碼后，就可進行尋呼遙控了。下面介紹一下尋呼遙控的格式和控制指令。 尋呼遙控的格式是：“密碼+控制碼”的形式組合而成。其中密碼就是用戶事先寫入遙控器的密碼�？刂拼a是用來控制8路繼電器的開關狀態指令。本機共有16條控制碼，它們分別控制著8路繼電器的開關。它們是固定的代號，用戶不能改變，只能從表中選擇，它們分別是：
9010 第1路繼電器關 9050 第5路繼電器關
9011 第1路繼電器開 9051 第5路繼電器開
9020 第2路繼電器關 9060 第6路繼電器關
9021 第2路繼電器開 9061 第6路繼電器開
9030 第3路繼電器關 9070 第7路繼電器關
9031 第3路繼電器開 9071 第7路繼電器開
9040 第4路繼電器關 9080 第8路繼電器關
9041 第4路繼電器開 9081 第8路繼電器開
此外，又增加了“9090”8路繼電器同時關，“9091”8路繼電器同時開。
用戶可以通過傳呼同一個臺里的任意一只數字尋呼機，來發送密碼和控制指令，就能達到遙控的目的。打傳呼時，把密碼當成回電號碼告訴尋呼小姐，把控制指令當成分機號告訴尋呼小姐。例如：密碼是3342087，用戶要把第一路繼電器打開時，則先打人工尋呼臺126，對尋呼小姐說“傳呼1272323XXXX（傳呼號任意），回電3342087轉分機9011”即可。
如果要把第6路繼電器關掉時，則“傳呼1272323XXXX（任意），回電3342087轉分機9060”即可。控制其它繼電器，用戶只要參見上面的指令表選擇相應的控制指令就能完成。
使用技巧一：
有效的遙控格式必須是密碼和控制碼兩者都齊備的才能進行遙控控制。光有密碼而沒有控制碼是無效的，是不會引起繼電器誤動作。根據這一點，我們可以把密碼設置成自己常用的電話號碼。這樣我們可以方便地利用自動尋呼臺來操作，比如你常用的電話為3342087，你用這個電話直接撥打1272323XXXX時，就相當于使用自動尋呼功能，聽到“嘀、嘀、嘀”的成功確認音后馬上按入控制碼，比如9091，然后掛機。這樣幾秒鐘以后無線尋呼遙控器的8個通道的指示燈就會都點亮，而且8個繼電器都會吸合。
使用技巧二：
例如密碼是“231”三位數，通常要打開第一路繼電器時，“尋呼×××，回電231，轉分機9011”。也可以“尋呼×××，回電2319011”也能達到相同的控制。因?yàn)槊艽a和指令可以分開發送，也可以連在一起發送，效果一樣。但有一點要特別注意，密碼的位數設置地越少，誤動作的可能性就越大。密碼設為3位數，誤動作的機率是百分之一，而7位數密碼則是百萬分之一，就不大可能出現誤動作。如果用戶還不放心，可以把密碼設置成10位數。
尋呼臺發射頻率與尋呼機本振晶體的換算
用戶如果不知道尋呼臺的發射頻率，可以找一只本臺的尋呼機打開看本振晶體換算出來。有的尋呼機的本振晶體上標的數值就是發射頻率，這種情況就不用換算，直接把這個數值寫入遙控器即可。但絕大數的尋呼機晶體上標的都是差頻數值，就要通過以下方法換算： 1、摩托羅拉機型： 晶體標值×3+17.9=發射頻率 2、日本產機型： 晶體標值×2+21.4=發射頻率 其它的一些雜牌機、國產機都是仿以上兩種機型的結構，我們可以用兩種換算方法得出的結果都試下就行了。
還有一種最可靠的辦法就是直接問尋呼服務商，你把你的尋呼機號碼告訴尋呼服務商，他們可以通過電腦直接查到這個尋呼機的工作頻率，這種方法最方便準確。
