小改巧修電動門
筆者單位的大門使用了溫州生產的ZDM－1型直線電機電動門，由于12芯的控
制電纜損壞和控制箱內發生故障已閑置了多年，如果照原樣修復僅重新敷設一根50m長的12芯電纜就要上千元，筆者利用多年來從電子報刊上學到的知識，最近成功地把它修復，并改裝成使用方便的遙控門，不僅使維修費用大大降低，而且使價值5萬元的大門起死回生，升級成高檔遙控電控門。
大門采用三相直線電機作動力，大門作為電機的轉子作直線運動，交換三相電 源的相序，大門朝相反方向運動。由于幾百公斤重大門運動起來慣性很大，所以大門上裝有一個測速發電機，當門開閉時速度大于40cm/秒時，控制器發出一個信號控制電子開關斷開三相電源，當門的速度小于40cm/秒時，控制器再接通電源，使門能勻速運動。原先大門的控制器采用自控方式，按一下開門鍵，大門自動開至最大，按一下關門鍵，大門自動關閉。由于多年未用，測速發電機已霉?fàn)�，控制板也有損壞痕跡，筆者只好將大門改裝成點控方式，按下開門鍵，大門打開，松開按鍵大門停止運動。這樣可以人為地控制大門的運動速度不至于太快。
大門原來的控制器設計得比較復雜，既有延時保護（防止門被卡死后，三相電 機堵轉時間過長燒毀）又用了多只繼電器實現電氣互鎖（防止兩只接觸器同時吸合引起三相短路）筆者經仔細研究后決定只用兩只中間繼電器實現電氣互鎖。因?yàn)镴TX型中間繼電器屬于大電流繼電器，觸點間間距離較大，不容易發生粘連或擊穿，在J1的常開接點回路串入兩只J2的常閉接點就能可靠地實現電氣互鎖。至于延時保護也可精簡掉。因
為采用點控方式開閉大門時操作者監視著大門運動，如果大門卡死松開按鍵即可。即使遙控器的按鍵被長時間按壓，大門運動到位后也能通過門位置開關斷開直線電機電源。為了進一步提高使用時的安全性，筆者還增設了大門開閉音響裝置，當直線電機開、閉大門時自動發出“嘀嘀嘀”的警示音，提醒附近人的注意，防止夾傷人員，同時也能防止直線電機由于意外原因長時間通電燒毀。
遙控電路筆者選用了達華電子廠生產的四位36/38D遠距型遙控組件，工作在2 70MHz，價格便宜耗電省，并采用編解碼電路不會誤動，它的發射機帶20cm的拉桿天線，接收機帶20cm的塑料硬銅天線。在鎖存狀態時遙控距離約80米，筆者使用時在接收模塊的天線上再接上120cm的電視機拉桿天線，并且對接收電路作了一些改動后控制距離

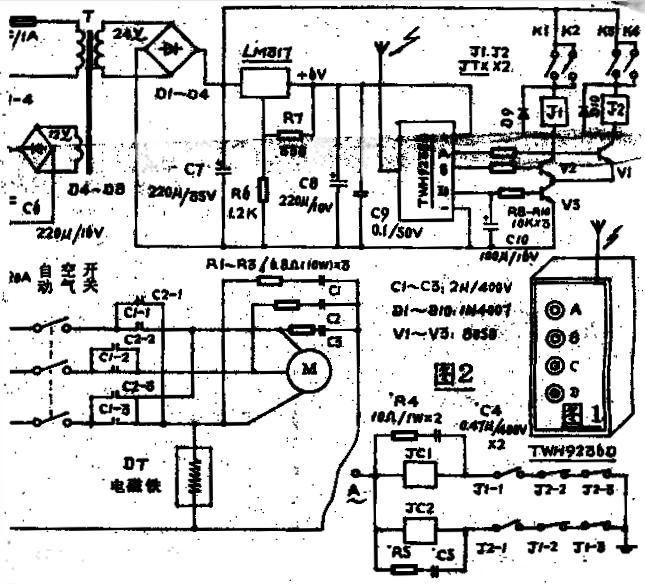

大大增加，在鎖存狀態下距離高達300m，即使接成非鎖存模式時，100m內也能夠控制。 圖1是大門的遙控發射器，A鍵是開門鍵，B鍵是關門鍵，C、D鍵未用。按下A
鍵時接收模塊的A輸出端、Io解碼有效非鎖存輸出端均輸出高電平T1、T3導通，J2動作，J2－1閉合通過J1－2、J1－3的常閉接點使接觸器JC2得電觸點閉合，三相直線電機帶動大門將門打開，同時接觸器的輔助接點使訊響器Y接通電源發出“嘀嘀嘀”的警示音。關門的原理相同。DT電磁鐵的作用是平時鎖死大門，直線電機通電時，電磁鐵也得電吸合，使大門能靈活運動。K1～K4是門位置開關，當大門關閉時K1、K2斷開，K3、K4閉合，當門開至最大后K1、K2閉合，K3、K4斷開。當門在中間位置時K1、K2，K3、K4中均有一組接點閉合使大門能夠操作。
遙控電路有一個特點，使用中容易受到干擾，特別是所控制的電路是大功率非 阻性交流負載時，負載通電瞬間會產生較強的電火花，電火花的頻譜很廣、峰值電壓很高，會將編碼信號全部淹沒，使Io中斷輸出，使接觸器發生跳躍，無法正常控制。R1～R5、C1～C5組成消火花電路，能減小電火花產生，在實際使用中筆者發現遙控電路還是受到很大的影響，因?yàn)樵诜擎i存狀態下接收機每0.2秒必須與反射機同步一次，當遙控距離大于40m時，由于信號減弱使接收不穩定。筆者經多次試驗，發現在Io的輸出端對地接入一只100uF的電容后能徹底解決接觸器跳躍問題，電容使三極管T3能穩定導通0.7秒左右，降低了接收電路的同步條件。電容器的容量越大延時時間越長，但是由于Io的輸出電流僅為2mA所以電容器的容量不宜超過100uF。
由于沒有安裝恒速控制電路，所以大門的運動速度較快。筆者在大門的開、關 限位處各加裝了兩只自行車坐墊彈簧及橡膠減震墊，能夠較好地減緩大門運動到位時的慣性沖擊。經筆者改裝后的控制箱如圖2所示，控制箱可以就近安裝在大門附近（注意防雨防潮），現在筆者只要站在三樓的辦公室內就能瀟灑地開、關大門，
方便多了。
