妙趣橫生的智能型聲控娃娃
這里要介紹一款筆者制作成功的智能型聲控娃娃，她不但可以和你開口說話，而且還能真正聽懂你的話，你問什么問題她回答什么，不會答非所問，你仿佛不是和一個冷冰冰的玩具對話，而是和一個兩三歲的小孩在交談。這個神奇的玩具應用了語音識別和語音錄放兩項技術，所以娃娃的智商較高。語音集成電路有著蓬勃的生命力，目前正在不斷發展擴大，逐漸滲透到人們的生活學習中，可以說前途無量。學習和掌握語音集成電路可以成為電子愛好者手中的又一把利器，只要讀完此文你不但可以自己動手制作一個智能型聲控娃娃，而且對移動電話的聲控?fù)芴柟δ�、公共汽車上的自動報站器等語音技術不再感到神秘莫測。

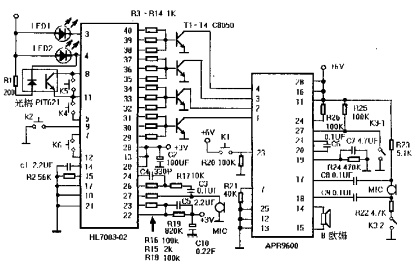

工作原理：HL7003是語音識別電路，內部含有話筒放大器、A/D轉換器、關鍵字存儲器、語音處理器和I/O控制器等電路單元，它能識別12路語音命令，使用前要預先輸入識別短語（時間不超過1.5秒），芯片將識別短語轉化成數字信號存入專用存儲器中，使用時使用者發出的語音命令和芯片內某一路存儲的識別短語一致時相應的輸出端輸出高電平。APR9600是語音錄放電路，錄放時間為32~60秒，和外接振蕩電阻R21的大小有關。當取40K時錄放時間約48秒。APR9600芯片將聲音信號以模擬量的方式存入專用的快閃存儲器FLASHROM中，由于采用了模擬/多電平存儲技術，可避免普通的數碼錄音電路A/D、D/A轉化過程因量化和壓縮而引起的失真，所以音質很好。并且非揮發快閃存儲器不怕掉電，不會因?yàn)榈綦娛勾鎯Φ恼Z音丟失，錄入的信息可保存100年，芯片直接推動喇叭發聲輸出功率約125mW。APR9600具有非常靈活的控制方法，可以通過設置24、25、9腳的電平來實現并行直接存取和串行順序存取，這里接成并行四段，并行控制狀態時各段時間均相同，所以每段12秒。分別觸發M1~M4可以分別播出四段內錄入的內容。你只要將小問題作為語音識別電路的識別關鍵詞，答案作為語音錄放電路的錄音。這樣你只要提出不同的小問題，經識別電路識別后相應的輸出端通過接口電路觸發錄音電路發出正確答案的錄音。表中是筆者設計的問題和答案以供制作時參考。
使用方法：語音識別電路和語音錄放電路使用前都要預先錄制，使用時先按 住K1鍵，K1鍵是語音錄放電路的停止鍵按住K1使錄放電路不工作，可防止錄放電路對語音識別電路預錄關鍵詞時產生干擾。按一下K2鍵可以清除HL7003芯片內原先所有的語音識別關鍵詞的記憶單元內容并進行第1路關鍵詞的錄入，此時LED1點亮，POA1端口跳變成高電平，立即對話筒說出識別關鍵詞，LED1閃爍一次，POA1端口變成低電平，再對話筒重復關鍵詞，LED2點亮，POA1再跳變成高電平，表示第1路錄入識別關鍵詞成功。按一下K6表示進行下一路識別關鍵詞輸入……直至12路全部輸入完畢。接下來對語音錄放電路進行錄制，將K3扳到錄音位置，此時K3－2接通話筒回路，K3－1使RE端接低電平置0，芯片進入錄音狀態，這時將M1對地接通即聽到“嘀”的一聲表示可以進行第一段的錄音，將MI對地?cái)嚅_時又聽到“嘀”的一聲表示錄音結束，用同樣的方法可以進行其余三段的錄音。錄制完畢后將K3扳至放音位置，話筒回路斷開不工作，RE端通過電阻接高電平置1，芯片為放音模式，話筒回路只要接通電源就會消耗一定的電流，實測約0.3mA影響電池的壽命，所以加入一只雙刀開關可以避免電池?zé)o謂的消耗。按一下K4可以使識別電路進入關閉模式，按一下K5可以使識別電路進入識別模式，錄放電路在放音完畢后自動進入關閉模式，電路在關閉模式時基本不耗電。
元件選擇：C10是記憶電容，HL7003芯片內部采用的是揮發性存儲器，所以芯片斷電后所記憶的關鍵詞會丟失。C10中儲存的電能能維持芯片內的記憶內容數天不丟失，C10可以向鄭州東明電子商店郵購
制作要點：優秀的電路只有放在合適的外殼里才真正具有實用性，筆者挑選了 一個市售的玩具塑料娃娃，玩具塑料娃娃的內部空間很小，如果按照傳統辦法制作印刷電路板不但繁瑣而且還裝不進玩具內，所以筆者制作時采用“搭焊法”采用搭焊法制作電路時無需電路板方便、快速，而且制作完成后的電路體積小、重量輕特別適合在一些小型機殼內加裝功能電路。搭焊法的要點是首先選擇元件時要選小型化元件，在滿足電路要求時電阻可用1/16W、電解電容選用超小型的，因?yàn)樵诩呻娐分車罱訒r空間有限，用體積較大的元件時比較困難，其次元件的引腳要足夠長，搭焊法是利用元件的引線來代替印刷電路板的，元件引腳太短就無法完成搭接，所以最好用新元件。還有要注意元件間的受力分布，采用搭焊法時可以以集成電路為核心，其余元件可以在核心元件四周搭接，語音電路屬于大規模COMS集成電路，靜電漏電會損壞集成電路所以一定要使用插座，只有在電路制作完成后再將芯片插到插座上。電路制作完成后裝入玩具內部時應用熱溶膠加以粘固。
電路特點：細心的讀者不難發現HL7003能夠識別12路語音命令，這里將HL7003的輸出端每三路并聯成一路，所以僅為四路，其實APR9600最多可分成并行八段，所以需要的話完全可以讓娃娃回答八個問題，并且還有四路語音命令空閑。筆者這樣設計的目的是一來簡化電路，第二提高識別電路的成功率，同一個人說同一句話時也會存在語速和語調的差異，有時會造成識別困難，所以在錄制同一語音命令時有意稍稍改變語速和語調，這樣可大大提高識別成功率。在識別狀態時，當外界聲音信號大于一定幅度時芯片自動進行識別，識別成功會輸出相應的電平信號并且LED2會點亮，LED1在閃爍狀態時表示本次識別失敗，約3秒后LED1恢復成常亮狀態時表示此時可以繼續進行語音識別。識別芯片的輸出為鎖存方式，當識別成功后輸出端就一直保存輸出狀態，如果要繼續進行識別就要再按一下K5識別按鍵，HL7003的PIT1~PIT4端口的輸入阻抗很高，很容易受到外界干擾，受到干擾時會延時十秒后自動進入識別模式，所以連接開關時引線應盡可能短，如果仍不能排除干擾可以將引線換成屏蔽線（屏蔽層接地）筆者利用芯片的這一特性設計了由R1、光電耦合器組成的連續識別電路，當識別成功時，LED2引腳變成低電平，光電耦合器導通，由于芯片內部響應速度很快，所以光電耦合器實際處于微導通狀態，等效為PIT2端口受到一個干擾，延時十秒后會自動進入識別模式。
