摩托車轉彎頻閃燈
摩托車在轉彎時如果沒有引起來往車輛的注意容易引起交通事故，所以有些駕駛員習慣在會車或轉向時閃一下大燈，提醒對面車輛注意，筆者受其啟發在風帆90型摩托車上加裝了一套轉彎頻閃燈，能在轉彎時前后自動頻頻閃光，醒目的閃光能及時引起過往車輛的注意，效果非常好。

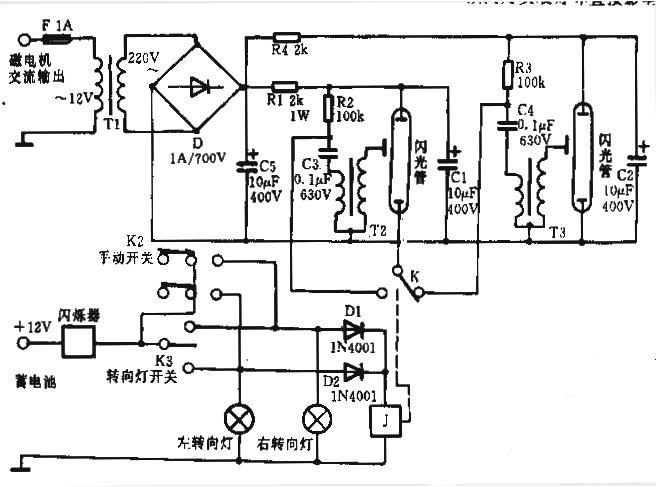

工作原理：閃光管工作時兩端需要加有300V左右的直流電壓，如果采用低壓振蕩升壓的方法獲得則容量小，效率低，并且容易出故障，筆者另劈稀徑，利用摩托車的磁電機在車輛行駛時發出的12V交流電壓，經過變壓器T1的升壓后升至220V左右，再整流濾波后獲得320V的直流電壓，一路加至閃光燈管兩端，另一路通過R1、R2、T2的初級向C3充電，如果此時打開轉向開關K3，12V直流電壓通過閃爍器使轉向燈周期性的閃光，繼電器J也周期性地吸合、斷開，當繼電器吸合時C3上的電壓通過繼電器的觸點向T2放電，T2的次級感應出上千伏的高壓使閃光管雪崩導通，發出明亮的閃光，當繼電器斷開時C3再進行充電。周而復始，后頻閃燈原理相同，只是閃光時間正好與前頻閃燈錯開。電阻R1、R4可以限制回路的工作電流，保護T1，D1、D2隔離左右轉彎信號。K2為手動頻閃開關，在雨雪天或大霧天可打開K2，此時車上的四個轉向燈同時閃爍，并且前后頻閃燈也開始閃光，大大提高了行車的安全性。
元件選用：升壓變壓器T1應采用質量較好的單12V輸出的電源變壓器，功率要大于5W，12V繞組的線徑要足夠粗，D采用1A/700V的整流橋堆，觸發變壓器、閃光燈管可以從鄭州東明電子商店郵售的閃光燈組件中拆得。C1、C2、C5采用電子節能燈中使用的10uF/400V電解電容，如嫌頻閃燈亮度不夠可以增加C1、C2的容量但是容量不宜超過30uF，否則閃光過于刺眼，影響他人的行車安全。C3、C4采用0.1uF/630V的聚丙烯電容，摩托車磁電機發出的交流電波形很差，含有大量的尖峰波，所以C1～C5要選用優質電容，否則容易過熱或爆裂。J應選用觸點容量較大的12V繼電器，采用繼電器作為觸發器，既簡單又可靠，筆者在制作過程中曾試過用可控硅加阻容元件組成自動觸發電路，終因可靠性較差被放棄。
頻閃燈安裝好壞直接影響使用效果，安裝時不能破壞摩托車的外觀，前頻閃燈可裝入該車型的前位燈內，或者安裝在大燈內，但此時閃光燈應上仰30度左右，摩托車尾部的工具箱上一般都裝有一個紅色的反光器，內部空間雖然很小，但只要合理安排正好能裝入后頻閃燈，如果實在放不下時，儲能電容可裝在工具箱內，這樣裝有兩好處，第
一安裝的位置較高，比較容易被后面車輛發現，第二發出的是紅色閃光非常醒目。 筆者制作的轉彎頻閃燈經過近半年時間的使用，性能穩定可靠，獨一無二的警 示效果引得許多摩托車手羨慕不已。
